本文详细介绍了基于74LS175的四人抢答电路设计，包括抢答部分和30秒计时器的实现。通过74LS175实现一人抢答后指示灯常亮，其他人无法再抢答。级联两个计数器以实现30秒计时，同时设计了蜂鸣器和裁判复位功能，确保计时准确性和比赛公平性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

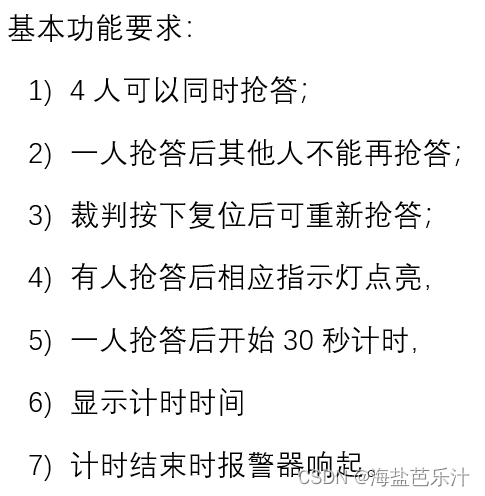

设计要求如图

根据设计要求不难发现，只要有一人抢答，就会输出信号使指示灯常亮，此时其他人输入无效，适宜选择触发器，有人抢答时触发器输出由0变1，输出信号控制指示灯常亮，同时使CLR引脚输入0，触发器不工作，即其他选手不能再抢答。

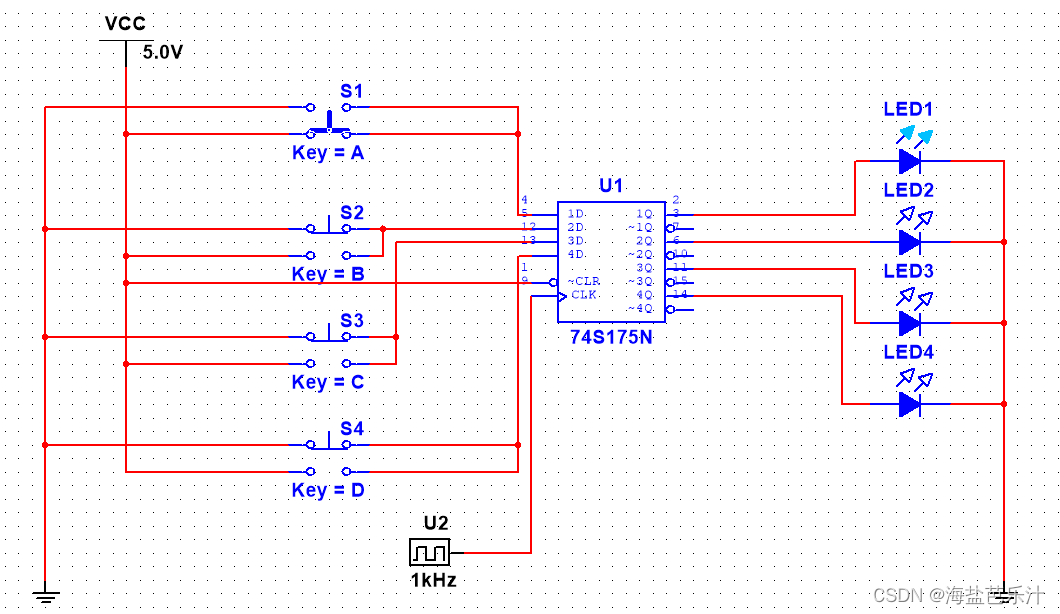

先使用74LS175N设计抢答部分，该部分可实现的功能有：一人抢答后指示灯常亮

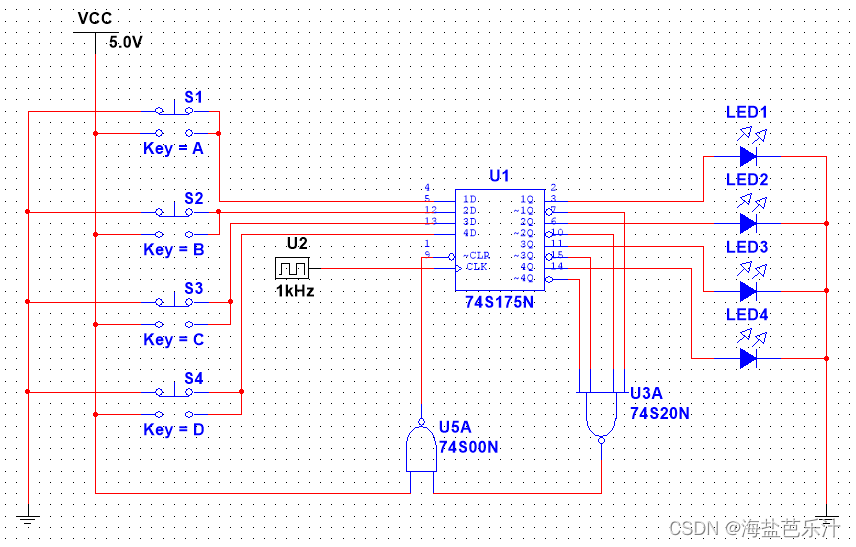

尝试加入一人抢答后其他人不可抢答功能，如下图，175四个~Q输出端接入同一个与非门，于是当有选手抢答时该与非门输出由0变1，将该信号输入U5A，U5A输出由1变0，接入~CLR即可使电路不再工作

但在连接后进行仿真时发现，本应常亮的指示灯有明显闪烁，且一人抢答后其他人仍可抢答，对应指示灯同样闪烁。分析易得，如果U5A输出接CLR，每有人抢答后清零，指示灯会灭，175又会重新开始工作，无法实现功能，因此修改设计方案。修改思路：使指示灯常亮需要时钟输入始终保持高
