四人竞赛抢答器的设计

四人竞赛抢答器的设计

1. 实验要求

基本要求:
①每组设置一个抢答按钮,供抢答者使用;
②电路具有第一抢答信号的鉴别和锁存功能。
在主持人将系统复位并发出抢答指令后,若有参赛者按抢答开关,则显示出抢答者的组别。同时电路应具备自锁功能,使别组的抢答开关不起作用;
提高要求
③电路具有抢答问题的时间控制功能。
要求抢答问题的时间≤10s(显示0-9),时间显示采用倒计时方式。若有人抢答,停止计时;倒计时结束后,不能再抢答。
④要求电路主要选用中规模TTL或CMOS集成电路。

2. 设计要点
①抢答控制器
②抢答控制输入电路
③清零装置
④抢答显示、提示电路
⑤倒计时显示电路

3. 设计思路
抢答器控制部分电路可用4个D触发器(74LS175)和与非门组成(74LS00和74LS20)(后者用于锁存);
抢答器显示电路可由数码管实现,4组共用,将74LS译码;
倒计时显示电路使用计数器(74LS192)实现,(74LS48)译码、数码管显示;
时钟信号可以用555定时器组成多谐振荡器实现(方便仿真),当然也可以用实验室提供的函数发生器来实现。

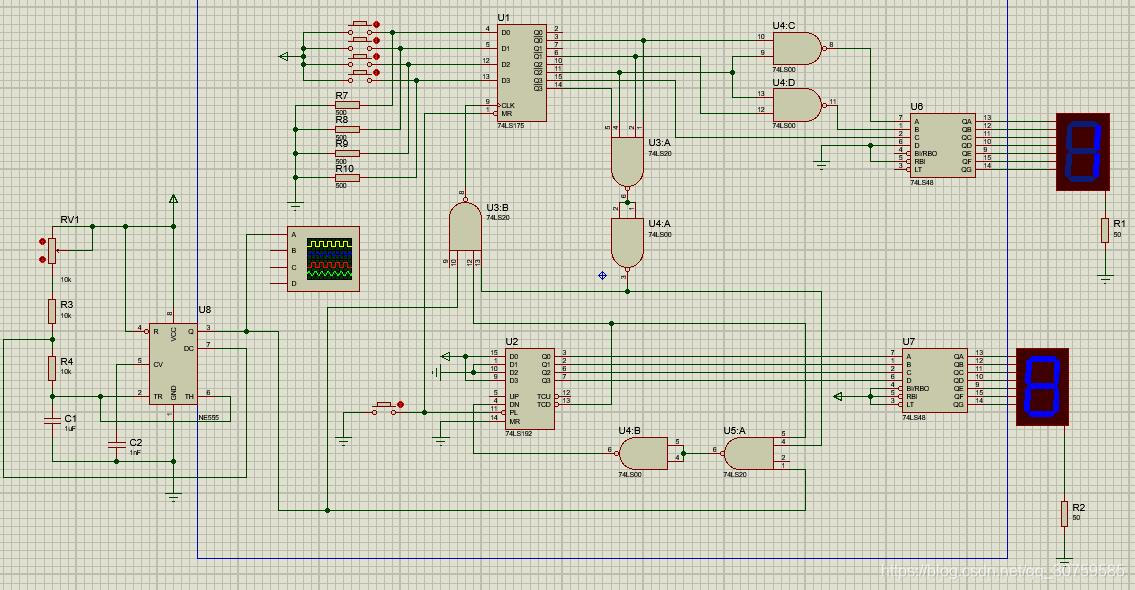

4. 原理图
4人抢答器数电

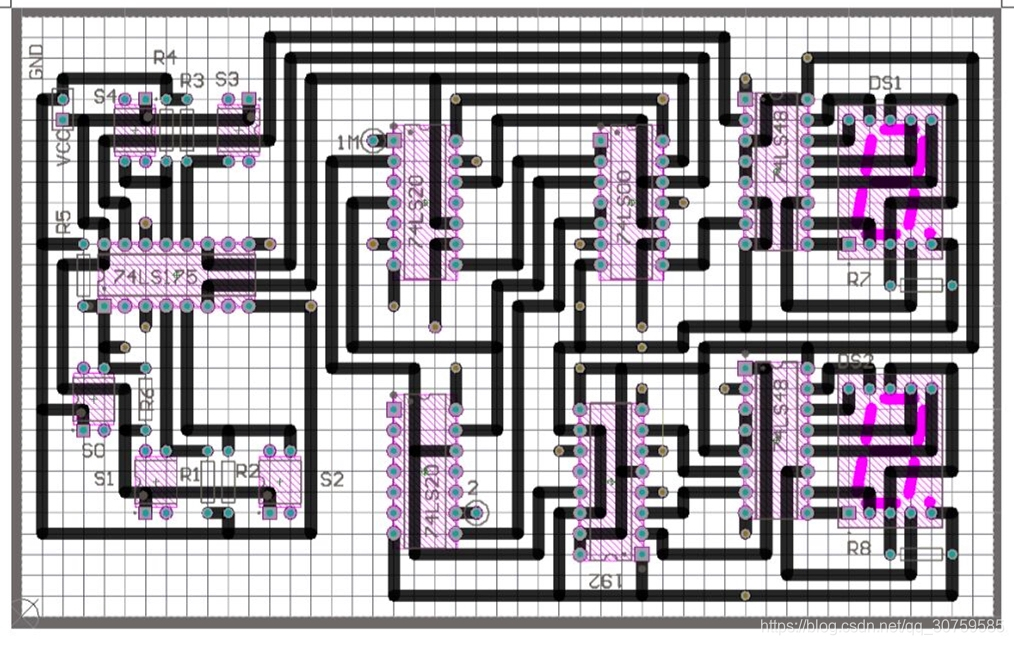

5. PCB布板
4人抢答器PCB布板
PS:该图由某位大佬完成,在此谢过。
