【用SW将三维图变成dwg格式的工程图（dwg格式可以直接用CAD打开并进行修改标注）】

用SW将三维图变成dwg格式的工程图（dwg格式可以直接用CAD打开并进行修改标注）

---

前言

随之三维软件的盛行，由三维视图直接转换为工程图，再用CAD打开显得尤为重要。

事先说明：
我的电脑是win11系统，SW为2016版，CAD为2019版，其他版本操作过程并没有太大差别

---

一、在已经做好SW三维图后，如何转dwg格式？

注意：不能直接保存的时候改格式，而是要做成工程图后在更换保存格式保存。

二、具体步骤

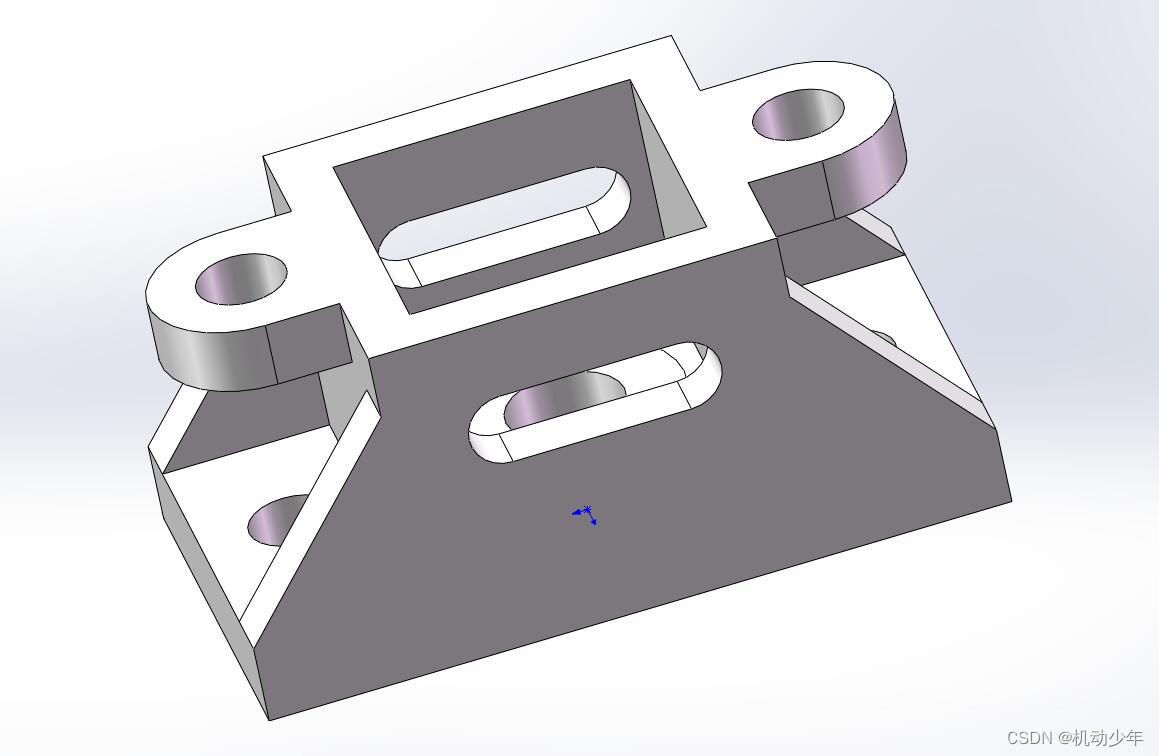

1.打开三维图

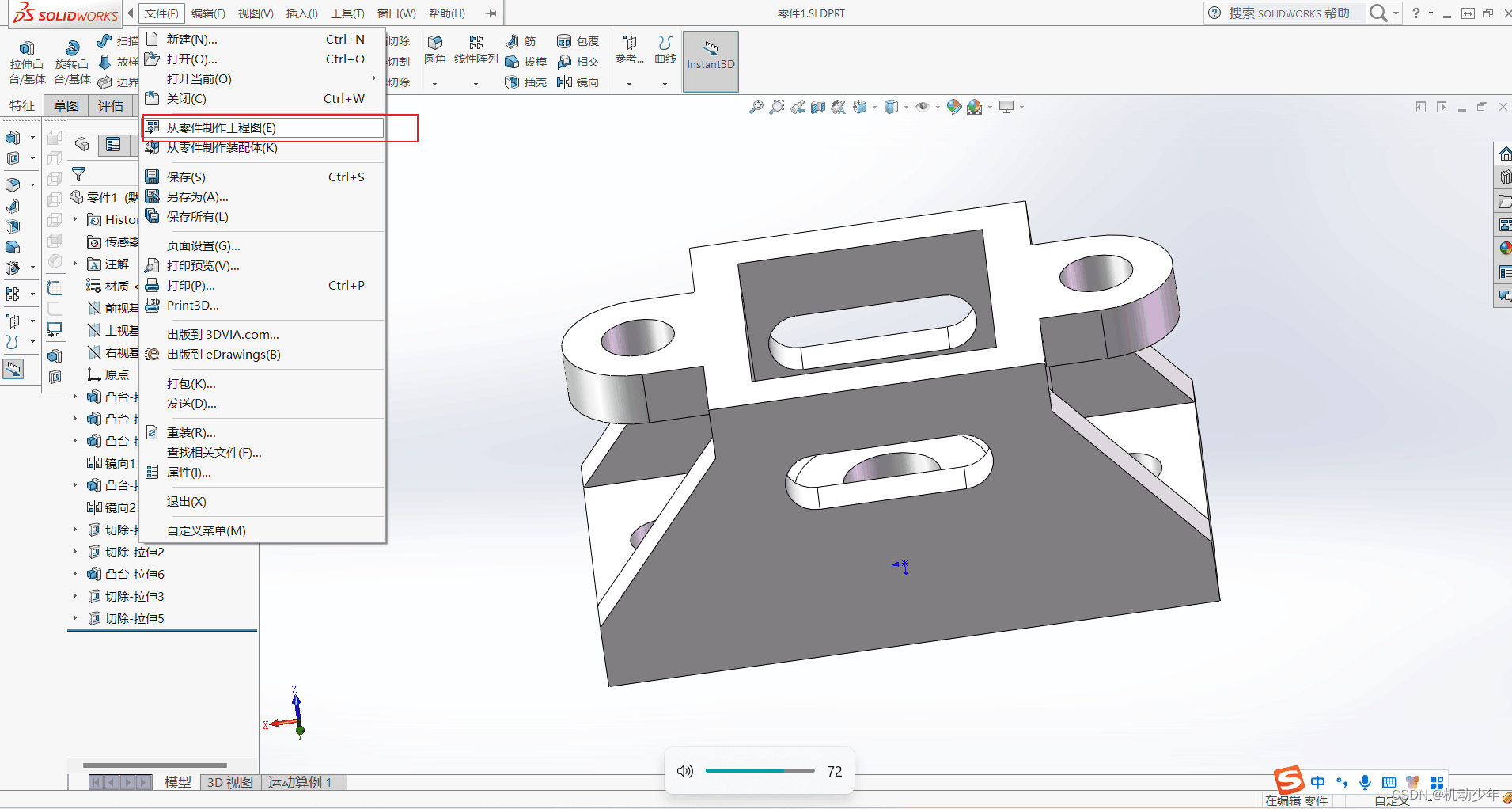

2.打开工程图界面

点击这个功能自动跳转到工程图界面，如下图

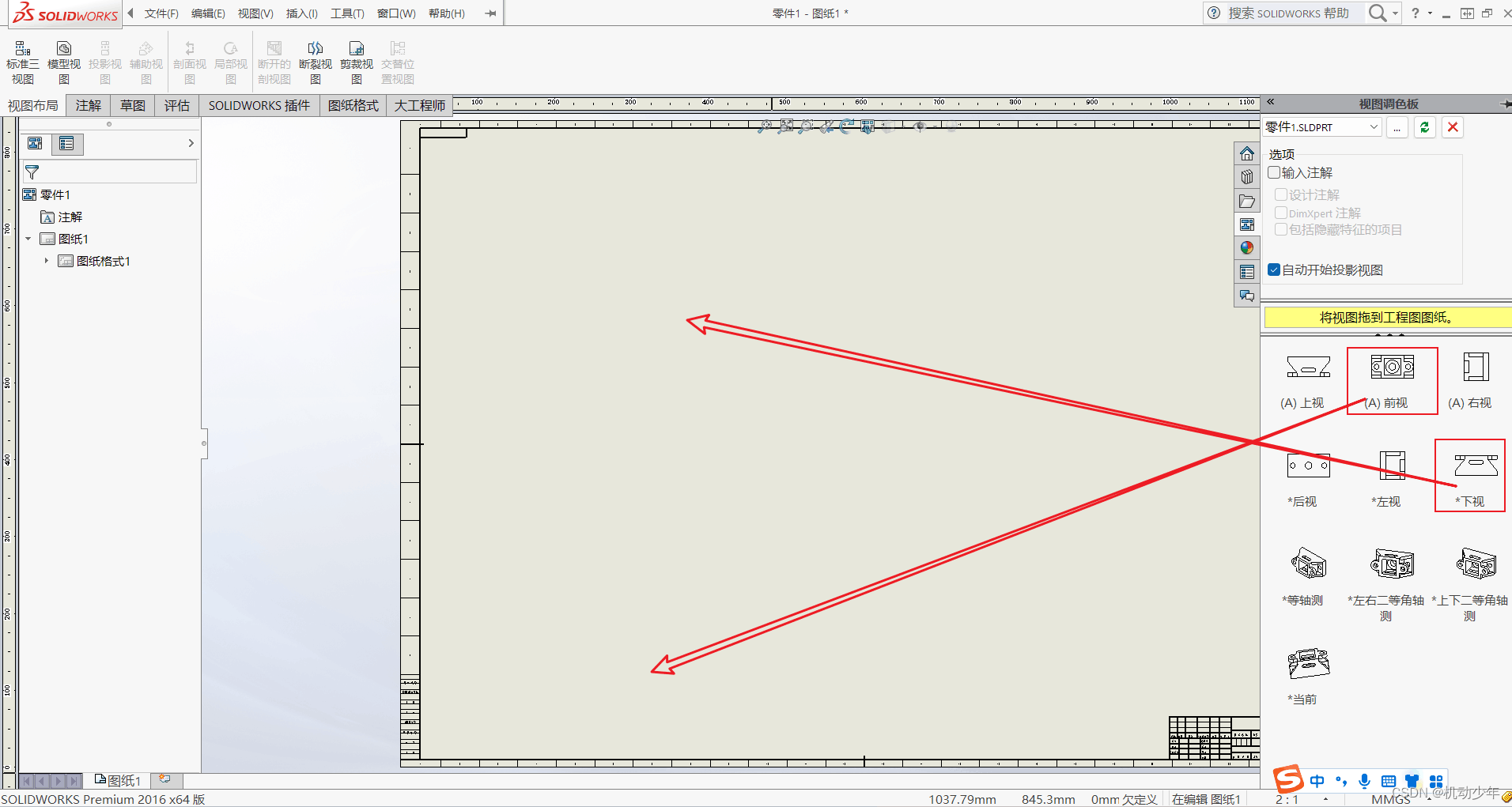

3.拖拽右边需要视图到图纸里

为了保持美观和看图的方便，具体位置可以自行调节

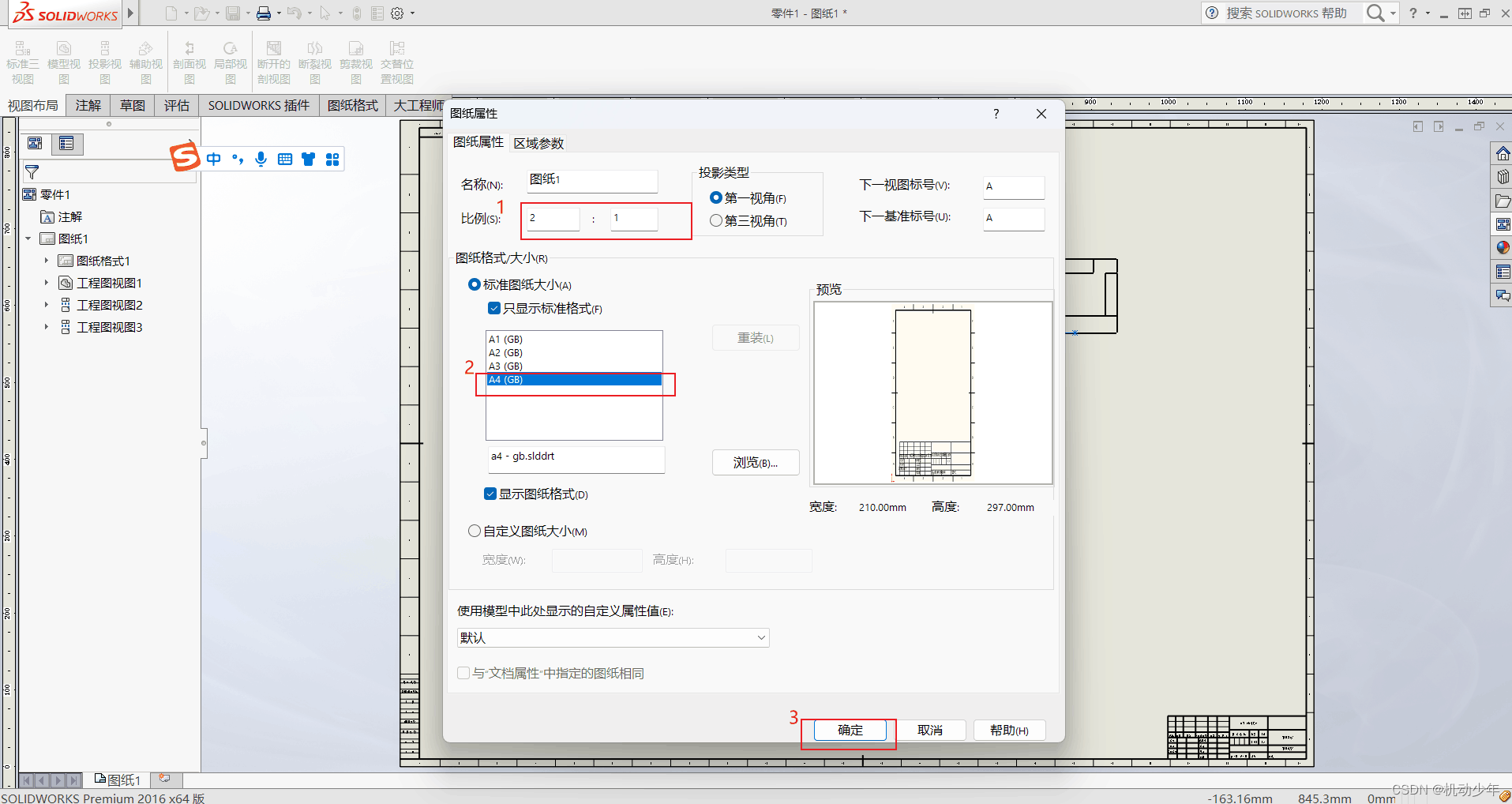

4.选择图纸大小（A1\A3…）

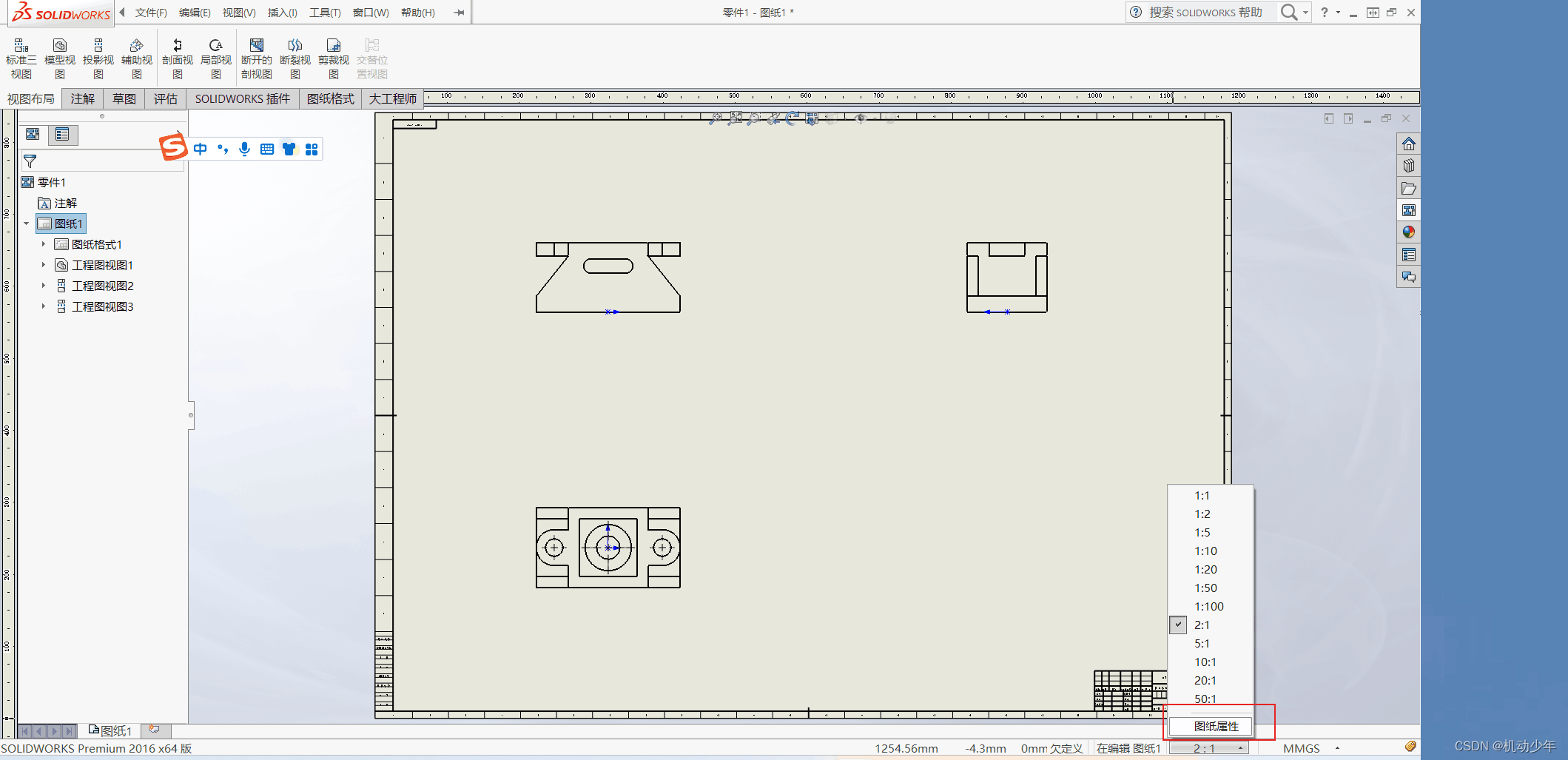

先点击比例的方框 后点击“图纸属性”进入图纸大小选择，如下图

5.进行局部剖视图等设置标注

bilibili有详细标注教学这里就直接引用：
SOLIDWORKS软件使用技巧—工程图如何创建局部剖视图
【Solidworks
工程师成长之路】断开的剖视图、局部视图

6.文件保存

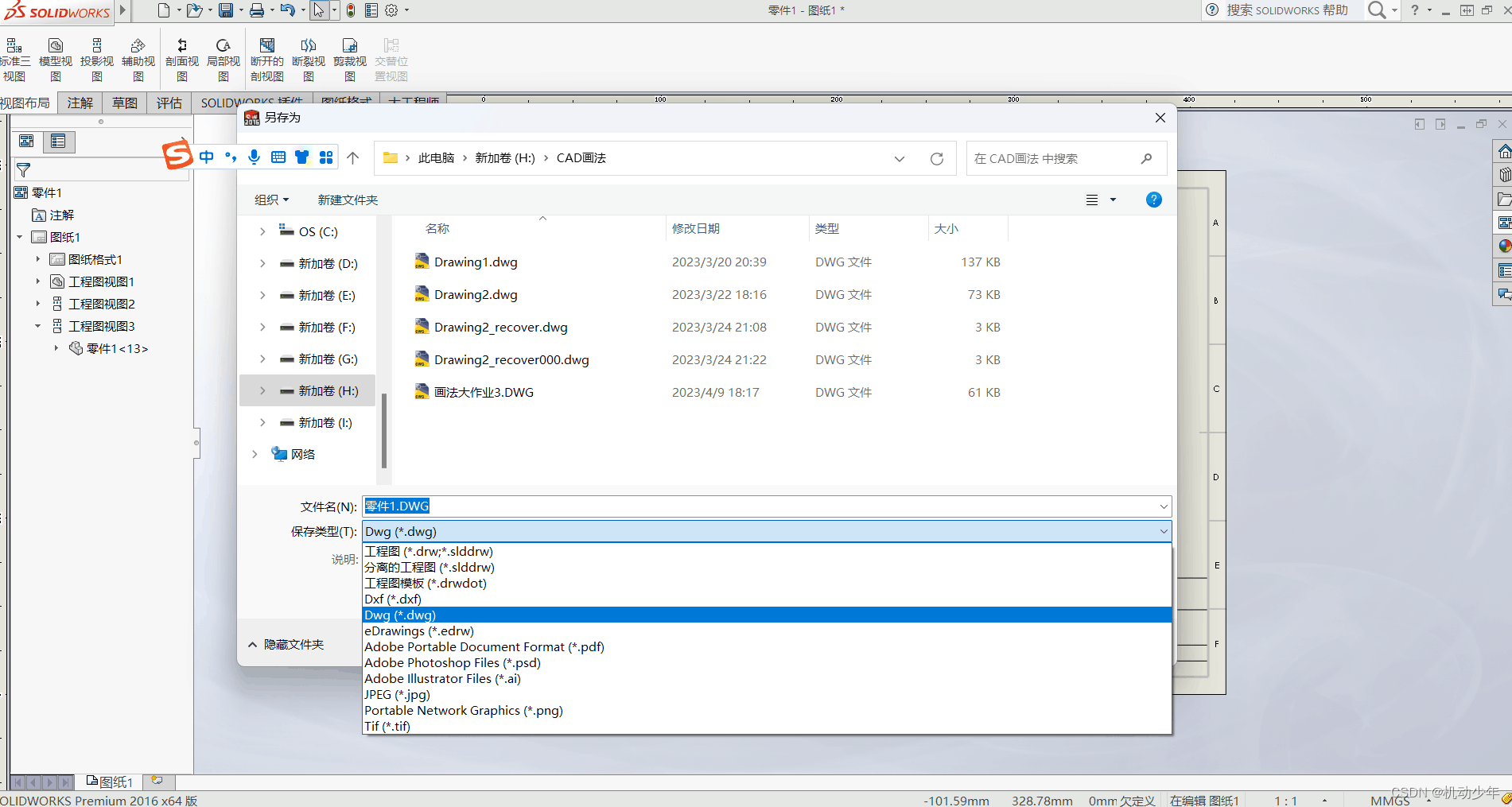

保存时选好你需要保存的文件夹，后一定要选择"dwg"格式的文件形式保存

7.建议

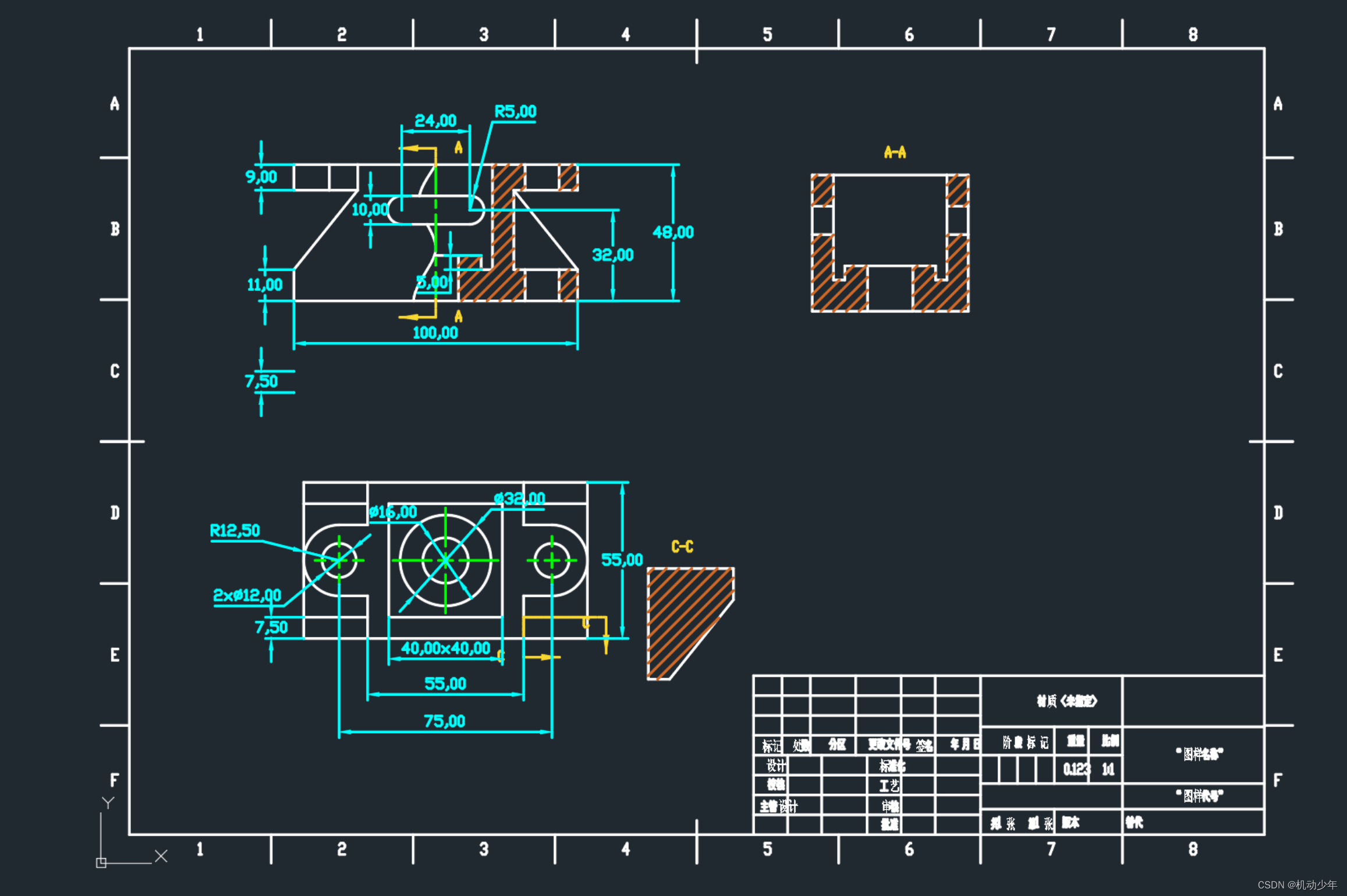

建议用CAD打开你保存的dwg文件，然后再用CAD标注也更方便好看

总结

以上就是今天要讲的内容，本文介绍了如何将SW里的三维图转换为dwg格式的工程图，并用CAD打开完善。

内容很基础但是还是非常刚需，如果读者决定不错那就给我一个免费的赞咯
