3.5 标志位寄存器ZF,PF,SF,CF,OF

最新推荐文章于 2025-03-18 17:37:46 发布
最新推荐文章于 2025-03-18 17:37:46 发布
阅读量1.3k 收藏 7
点赞数 4
分类专栏： 汇编语言 文章标签： 汇编
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2203_75300307/article/details/136850659
版权
本文详细介绍了汇编语言中五个关键标志寄存器：ZF（零标志）、PF（奇偶标志）、SF（符号标志）、CF（进位标志）和OF（溢出标志），以及它们在运算过程中的作用和指示结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

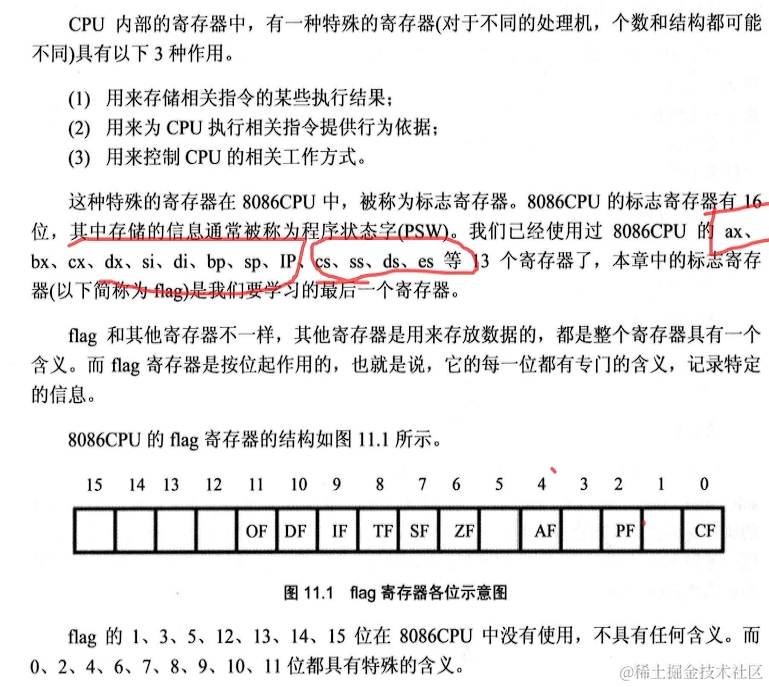

汇编语言

标志寄存器


1. ZF标志

  • flag的第6位是ZF，零标志位。它记录相关指令执行后，其结果是否为0。
  • 如果为0，那么ZF=1
  • 不为0，那么ZF=0

例如：

mov ax,1
sub ax,1

结果不为0，zf显示NZ（not zero），结果为0，zf显示ZR（zero）


2. PF标志

  • flag的第2位是PF，奇偶标志位。
  • 其结果的所有bit为中1的个数是否为偶数
  • 为偶数，pf=1，为奇数，pf=0

例如：

mov ax,0
add ax,1
add ax,1
add ax,1
