UPS的基本组成及分类与选用

一、UPS的基本组成

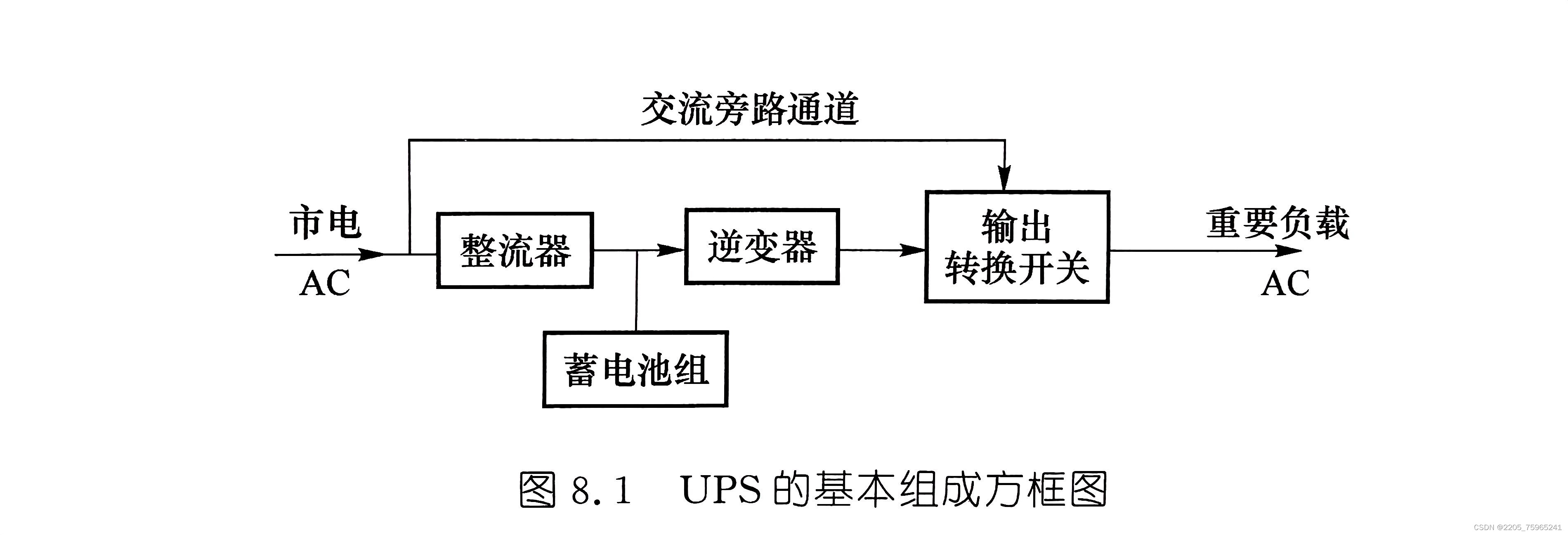

        UPS的输入和输出均为交流电，其基本组成方框图如图8.1所示。各部分的主要功能如下。

        整流器：将输入交流电变成直流电。

        逆变器：将直流电变成50Hz交流电（正弦波或方波）供给负载。

        蓄电池组：市电正常时处于浮充状态，由整流器（充电器）给它补充充电，使之储存的电量充足；当市电异常（停电或超出允许变化范围）时，蓄电池组向逆变器供电；市电恢复正常后整流器（充电器）对它进行恒压限流充电，然后自动转为正常浮充状态。蓄电池组用以保证市电异常后UPS不间断地向负载供电至需要地备用时间。

        输出转换开关：进行由逆变器向负载供电或由市电经旁路通道向负载供电的自动转换。其结构有带触点的开关（如继电器或接触器）和无触点的开关（一般采用晶闸管即可控硅）两类。后者没有机械动作，因此通常称为静态开关。

二、UPS的分类

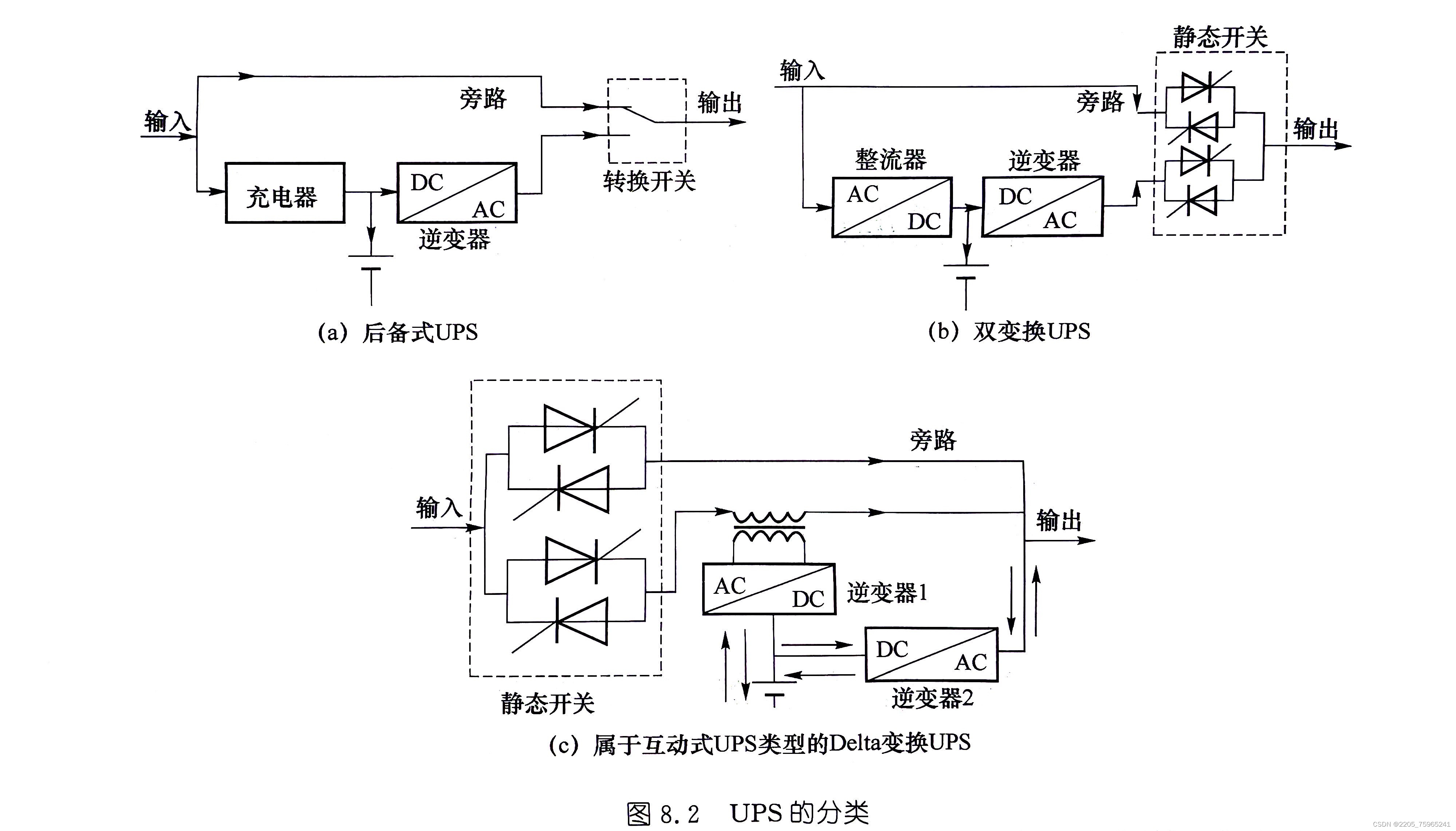

        根据电路的结构不同，按照国际电工委员会标准IEC 62040-3:1999，UPS分为三种类型：双变换UPS、互动式UPS和后备式UPS，如图8.2所示。

        过去常用的“在线UPS”这一术语，IEC 62040-3 明确提出应避免使用。这是为了避免某些互动式UPS与双变换UPS混淆。

1.后备式UPS

        后备式 UPS（即冷备用UPS）的基本结构如图8.2（a）所示，其基本工作原理是：输人交流市电正常时，转换开关自动接通“旁路”，市电经旁路通道向用电设备供电（后备式 UPS的旁路通道中通常加装对市电进行简单稳压处理的装置）；充电器对蓄电池充电；此时逆变器停机（冷备用）。当市电异常时，蓄电池对逆变器供电，逆变器迅速开机，转换开关自动接通逆变器，由逆变器输出交流电压向用电设备供电。电路有以下特点：

        ① 转换开关靠电磁铁吸动，由机械电触点动作接通或断开电路，转换过程中输出电压有10ms左右的中断，要求用电设备允许这种短时间中断。通常计算机内部电源的电解电容器电容量足够大，可以维持这段时间的运行。

        ② 逆变器结构简单，输出方波或正弦波；通常额定输出功率较小。

        ③ 这种 UPS大多数是逆变器只能短时间运行（10分钟左右）的产品，逆变器和蓄电池容量都小，价格低廉，供电约为10分钟，主要作计算机停电前保存数据之用；也有逆变器运行时间稍长的产品。

2. 双变换 UPS

        双变换 UPS 的基本结构如图8.2（b）所示，其基本工作原理是：无论市电是否正常，均由逆变器经相应的静态开关向负载供电。市电正常时，整流器向逆变器供给直流电，并由整流器或另设的充电器对蓄电池组充电；当市电异常时，蓄电池组放电向逆变器供给直流电。

        由整流器/逆变器组合向负载供电，称为正常运行方式；由蓄电池/逆变器组合向负载供电，称为储能供电运行方式。在这两种运行方式的转換过程中，逆变器的输人直流电压不同断，因此 UPS 的输出电压保持连续，不会中断。

        所谓双变换，是指这种 UPS正常工作时，电能经过了 AC/DC、DC/AC 两次变换供给负载。电路有以下特点：

        ① 在市电质量较好、频率较稳定时，逆变器的输出频率跟踪市电频率，一旦逆变器过载或出现故障，机内的检测控制电路使静态开关迅速切换为由市电旁路供电；逆变器恢复正常后，静态开关又切换为由逆变器供电。由于逆变器与市电锁相同步，因此二者能实现安全、平滑的快速切换（切换时间不大于4ms，甚至不大于1ms）。静态开关是由晶闸管组成的交流开关，开关速度很快。

        ② 逆变器输出标准正弦波，输出电压、频率稳定（若市电频率不稳，则逆变器不跟踪市电频率而保持输出频率稳定），可以彻底消除市电电压波动、频率波动、波形畸变以及来自电网的电磁骚扰对负载的不利影响，供电质量高。

        ③ 输出功率经整流器和逆变器两级变换产生（串级运行），设备的体积较大，效率较低（为两级效率相乘）。

        双变换 UPS 有带输出隔离变压器和不带输出隔离变压器之分。带输出隔离变压器的机型在逆变器的输出侧接有隔离变压器，其可靠性较好，能做到零线对地线电压小于1V（数据机房通常要求零线对地线电压控制在1V以内）；但体积较大，质量较重，效率稍低。

        不带输出隔离变压器的机型在逆变器的输出侧没有隔离变压器，其体积较小，质量较轻，效率稍高，但可靠性不如前者，同时不易获得很低的零线对地线电压。

        除了上述典型的运行方式外，为了节能，有些场所双变换 UPS 可工作于 ECO模式，即经济运行模式——在交流输人正常的情况下，UPS对负载通过静态开关由市电旁路供电；
当交流输入异常时，UPS切换为由逆变器供电。

3. 互动式 UPS

        互动式 UPS又称线路交互 UPS 或市电交互 UPS，过去常称为在线互动式UPS，有多种型式的电路，图8.2（c）所示 Delta 变换 UPS 是属于这种类型的比较新型的产品。其中的逆变器是双向变换器，既能将输人交流电整流为直流电给蓄电池充电，又能将蓄电池的直流电逆变为交流电给负载供电，这两种工作状态在一定条件下自动转换。

Delta 变换 UPS的基本工作原理及电路特点如下：

        ① 在市电正常时，UPS的输出频率为市电频率，输出功率以市电主，双向变换器对交流电起补偿调节作用；同时双向变换器能工作在整流状态对蓄电池组充电。双向变换器的补偿调节作用使 UPS 具有稳压和正弦波波形输出的性能：

        串联补偿——逆变器1（Delta 双向变换器）是可变电流源，其输出电压补偿输入市电电压的变化，使输出电压稳定，并使输入电流波形为正弦波，所需补偿功率小；

        并联补偿——逆变器2（主双向变换器）是电压源，它使输出电压为正弦波，并提供输出电流的谐波和无功电流，这时所需补偿功率小，可同时对蓄电池组充电，一个变换器具有整流和逆变两种用途。

        当逆变器发生故障时，静态开关迅速切换为由市电旁路供电。

        ② 市电异常时，由逆变器2提供输出的全部功率；交流输人侧的静态开关切断电源，防止逆变器反向馈电。

        逆变器2的额定容量为负载容量的100%，而逆变器1的额定容量约为负载容量的30%。

        ③ 具有效率高、整流和逆变合二为一以减小体积、质量的优点，但负载没有与来自市电的干扰真正隔离。

        在市电没有超出允许变化范围时，互动式UPS 的输出频率等于市电频率，若市电频率不稳，则UPS的输出频率不稳；而双变换UPS的输出频率等于逆变器的输出频率，能够始终保持稳定。这就是两者的根本区别。

三、UPS的性能分类代码

        国际电工委员会标准 IEC 62040-3;1999 基于 UPS输出电压和输出频率与 UPS输人电源参数的关系，提出了UPS性能分类代码。国际上符合该标准的UPS产品，由厂家按规定进行性能分类代码标示。我国国家标准 GB/T 7260.3—2003《不间断电源设备（UPS）第3部分：确定性能的方法和试验要求》已修改采用 IEC 62040-3:1999，因此国产 UPS.也应标示UPS 性能分类代码。在进行 UPS选型时，应注意选用已标示UPS 性能分类代码的产品。

        典型的UPS 性能分类代码如表8.1所示（写性能分类代码时，各分类项之间加短划线，如VFI-SS-111)。

表8.1 典型的UPS性能分类代码

电源质量	输出电压波形	输出动态性能
VFI	SS	111
VI	SX	222
VFD	SY	333

1.电源质量的分类项

        VFI：表示这种UPS的输出与市电电源的电压和频率无关。

         VI：表示这种UPS的输出频率取决于市电电源的频率变化，输出电压与市电电压无关。

         VFD：表示这种UPS的输出取决于市电电源的电压和频率变化。

         可见双变换UPS属于VFI类，互动式UPS属于VI类，后备式UPS属于VFD类。

2.输出电压波形的分类项

        第一个字母表示在正常和旁路方式下的输出电压波形，通常为S。

        第二个字母表示在储能供电（蓄电池供电）方式下的输出电压波形，可以为S、X、Y。

        S：表示在所有线性和基准非线性负载条件下，输出电压波形均为正弦波，其总畸变因数（各次谐波分量的分均根值与总有效值之比）D<0.08；（基准非线性负载是电阻Rs和单相桥式整流容性负载电路相串联，其功率因数为0.7,；与滤波电容C并联的负载电阻R1消耗的有功功率为总视在功率的66%，Rs消耗的有功功率为总视在功率的4%，C=7.5 / f R1，f为UPS的输出频率。）

        X：表示在线性负载条件下，输出电压波形为正弦波（与S相同），在非线性负载条件下其总畸变因数D>0.08；

        Y：表示输出电压波形是非正弦波。

3.输出动态性能（瞬态电压性能）的分类项

        第一个数字表示改变运行方式时的输出电压瞬态性能，可以为1、2、3。

         第二个数字表示在正常 / 储能供电方式下，带基准非线性阶跃负载时的输出电压瞬态性能（最不利的情况），可以为1、2、3。

         1：表示无中断或无零电压出现;

         2：表示输出电压为零持续达1ms;

         3：表示输出电压为零持续达10ms。

        UPS性能分类代码反映了UPS的性能档次，VFI-SS-111档次最高，VFD-SY-333档次最低、但要注意，表8.1中所列输出电压波形和输出动态性能代码仅仅是典型的情况，不能误以为所有双变换UPS的性能分类代码都是VFI-SS-111，也不能误以为所有互动式UPS的性能分类代码都是VI-SX-222。

四、UPS的选用

        通信用UPS宜采用双变换UPS，也可采用互动式UPS，不宜采用后备式UPS。

        双变换UPS的输入和输出，有单相输入单相输出、三相输单相输出、三相输入三相输出3种类型，应根据需要来选用。

        当通信局（站）需要UPS供电的设备较多、总负荷量较大时，为了供电可靠并节约能源，不宜多台UPS单机分散供电，而以采用较大容量的UPS系统相对集中供电为好，此时应选用能够并联运行的UPS并联供电，配置相应的输出交流屏，并在各专业机房配置专用交流配电箱。

        UPS的额定容量用输出视在功率（kVA）表示。所需UPS的额定容量应根据负荷确定，宜适当留有余量。为确保UPS能长期安全可靠运行，其最大负荷应不超过额定容量的80%。

        此外，高海拔地区空气稀薄，当海拔超过1000m时，随着海拔升高，设备的散热性能下降，UPS应降额使用。根据GB/T 7260.3—2003，降额系数如表8.2所示。

表8.2 UPS在海拔1000m‘以上使用时的降额系数

海拔/m	降额系数	海拔/m	降额系数
1000	1.0	3500	0.78
1500	0.95	4000	0.74
2000	0.91	4500	0.70
2500	0.86	5000	0.67
3000	0.82
