前置知识学习

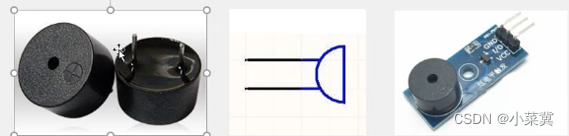

蜂鸣器介绍

蜂鸣器是一种将电信号转换位声音信号的器件，常用来产生设备按键音、报警音等提示信号

蜂鸣器驱动方式可分为有源蜂鸣器和无源蜂鸣器

有源蜂鸣器：内部自带震荡源

无源蜂鸣器：内部不带震荡源，需要控制器提供震荡脉冲才可发声，调整震荡脉冲的频率，可发出不同频率的声音

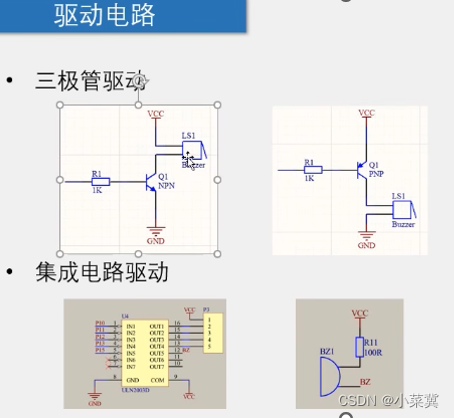

驱动方式

ls1即蜂鸣器

NPN、PNP即三极管半导体，P型半导体、N型半导体？

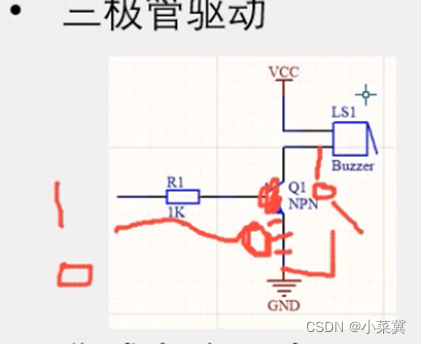

三极管驱动

三极管电路介绍

模电学习1. 三极管基础知识及常用电路 - 知乎 (zhihu.com)

相当于这个电路高电平闭合、低电平断开

左侧一只手控制电路通断

驱动来源与VCC，电路通断来源于R1，

R1电阻（就是左侧的手，调节电路通断）：减少支路的电流，驱动力弱，但是起到控制通断的作用

PNP型则是高电平断开，低电平闭合

PNP

NPN

集成电路驱动

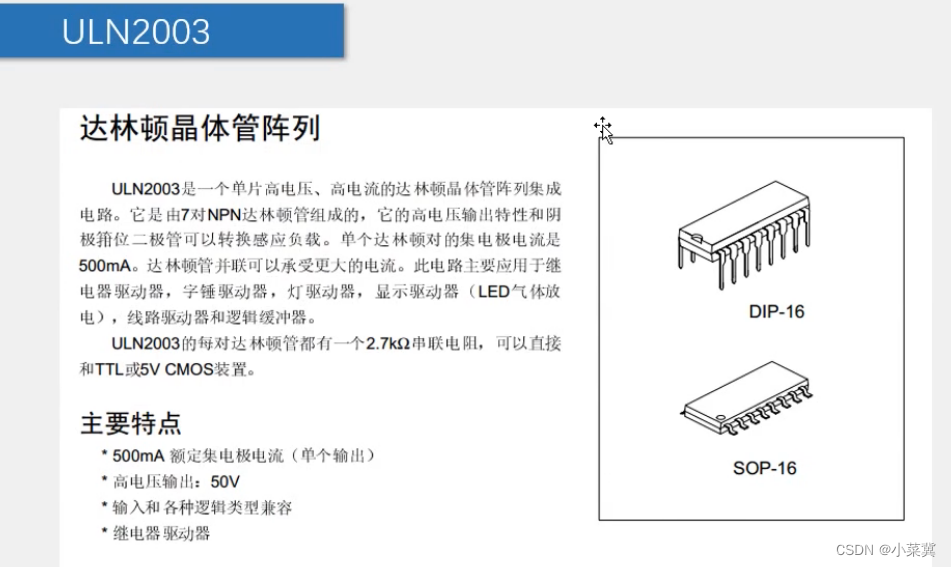

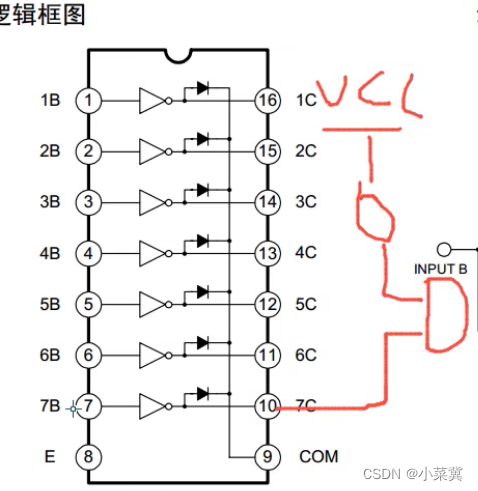

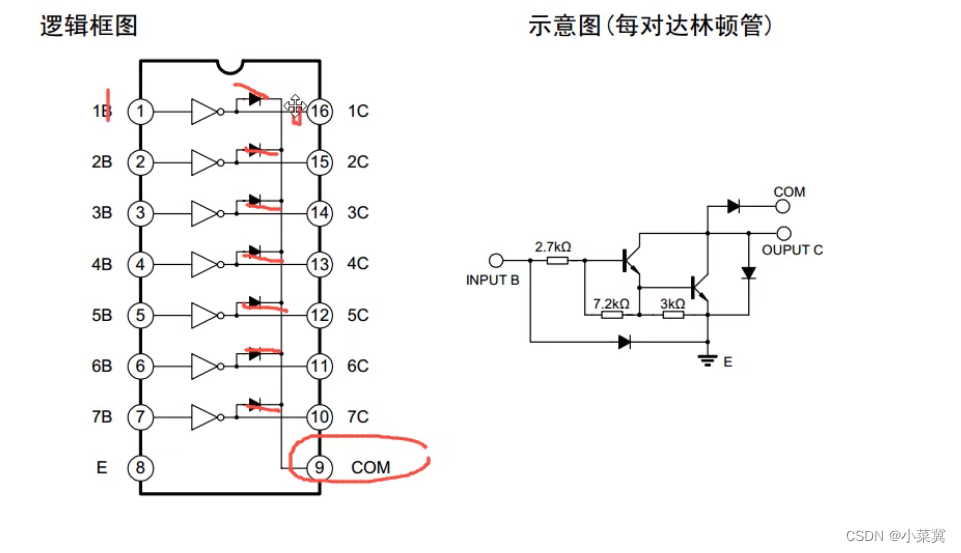

ULN2003芯片

中间的是非门

注意：由于芯片内部电路时取反的，刚通电时，蜂鸣器就有电流，在自己设计电路时要注意该点，防止被烧毁（有源蜂鸣器有限流电阻，别的就不一定了）

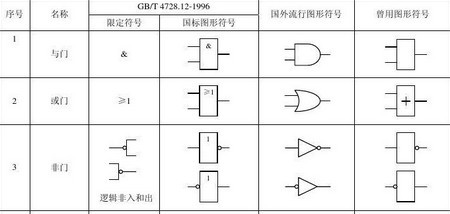

逻辑电路与或非的表示

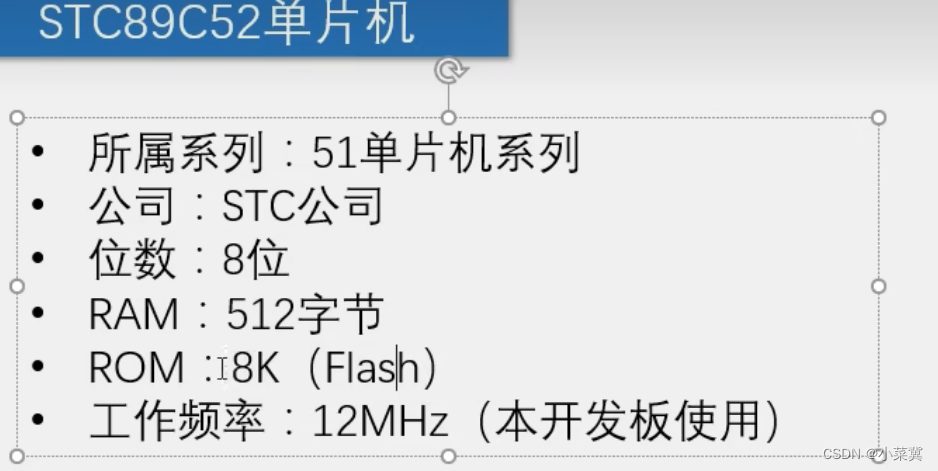

单片机中时间关系：

1KHz=1ms=1微秒=1/1000秒

机器周期的概念

12mhz晶振的机器周期是多少？ (baidu.com)

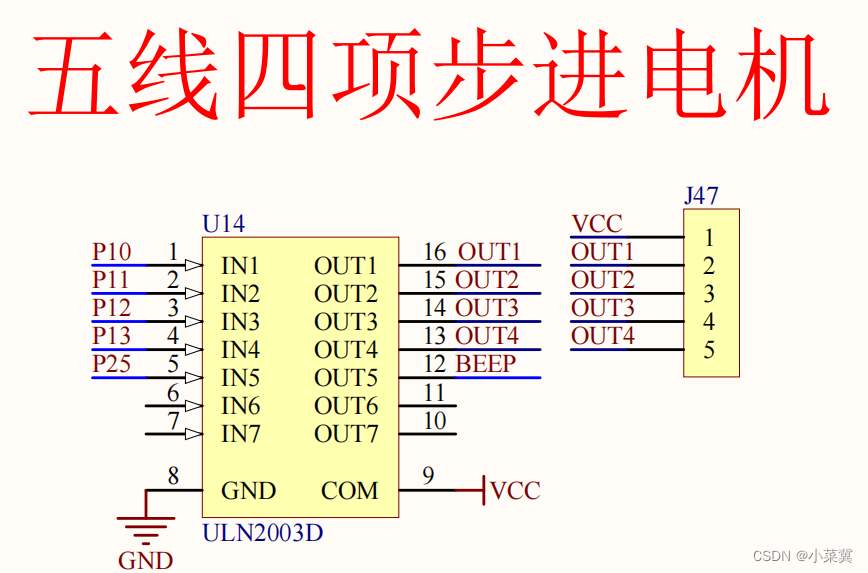

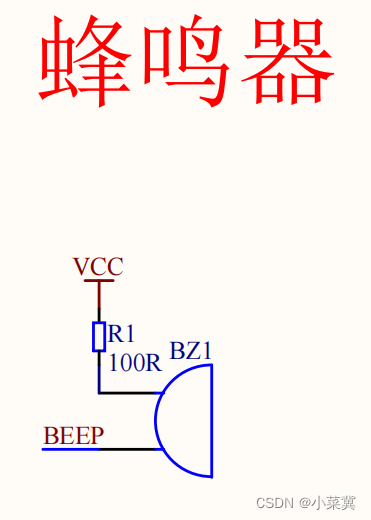

电路图详情

遇到的问题

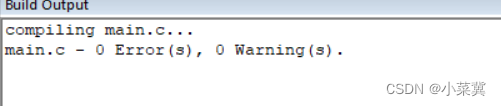

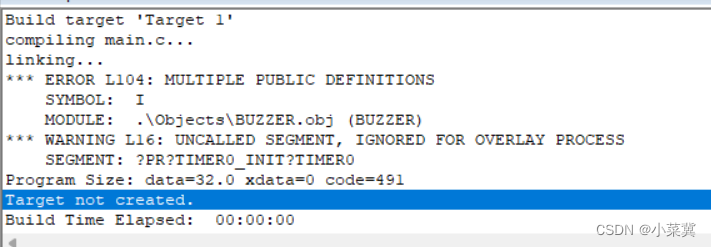

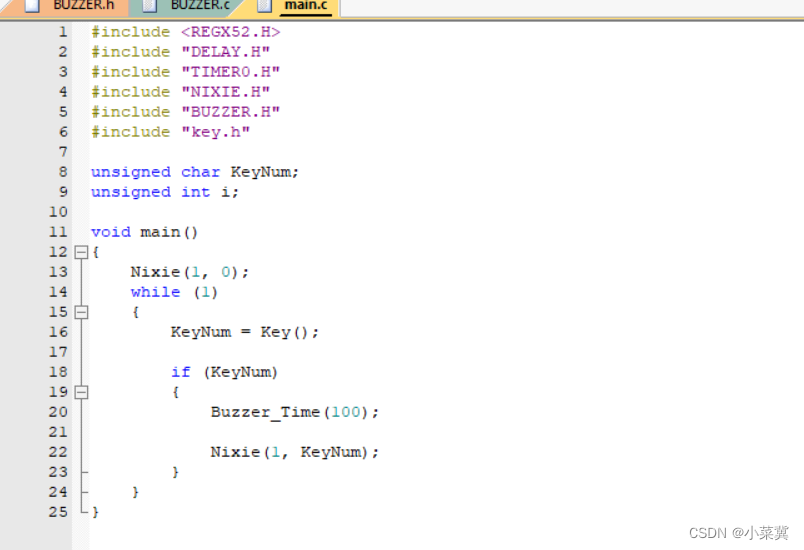

遇到一个很奇怪的问题，当我的主函数中，定义一个无符号的整型变量i，编译（translate）没有问题，但无法运行（build）

当我把这个变量删除后，可以运行了

(38条消息) Keil 【警告+错误】提示汇总_keil error:unknown option_JamieChenn的博客-CSDN博客

四分音符等于120 指一分钟演奏120个四分音符

当写完所有谱子后，发现数组太大，（RAM只有512字节），可以将数据存在ROM中

即(unsigned char code Music[] = {啥啥啥})

代码实现

1.蜂鸣器播放提示音

//main
#include <REGX52.H>
#include "DELAY.H"
#include "NIXIE.H"
#include "BUZZER.H"
#include "key.h"

unsigned char KeyNum;

void main()
{
	Nixie(1, 0);
	while (1)
	{
		KeyNum = Key();
		if (KeyNum)
		{
			Buzzer_Time(100);

			Nixie(1, KeyNum);
		}
	}
}

#ifndef __BUZZER_H__
#define __BUZZER_H__

void Buzzer_Delay500us();

void Buzzer_Time(unsigned int ms);


#endif

//BUZZER C
#include <REGX52.H>
#include <INTRINS.H>

//蜂鸣器端口：
sbit Buzzer = P2^5;		//新版电路的寄存器为P2_5

/* *
   * @brief 蜂鸣器私有延时函数，延时500微秒
   * @param 无
   * @retval 无
   */
void Buzzer_Delay500us()	//@11.0592MHz
{
	unsigned char i, j;
	_nop_();
	_nop_();
	i = 6;
	j = 93;
	do
	{
		while (--j);
	} while (--i);
}

unsigned int i;
/* *
   * @brief 蜂鸣器发声时间
   * @param ms 发声时长
   * @retval 无
   */
void Buzzer_Time(unsigned int ms)
{
	for (i = 0; i < ms * 2; i ++)
		{
			Buzzer = !Buzzer;
			Buzzer_Delay500us();
		}
}

2.蜂鸣器谱曲

//main
#include <REGX52.H>
#include "Delay.h"
#include "TIMER0.H"

#define SPEED 500 //快速修改速度

//音符与索引对应表，P：休止符，L：低音，M：中音，H：高音，下划线：升半音符号#
#define P	0 //这个也可选择不定义，直接写0就好
#define L1	1
#define L1_	2
#define L2	3
#define L2_	4
#define L3	5
#define L4	6
#define L4_	7
#define L5	8
#define L5_	9
#define L6	10
#define L6_	11
#define L7	12
#define M1	13
#define M1_	14
#define M2	15
#define M2_	16
#define M3	17
#define M4	18
#define M4_	19
#define M5	20
#define M5_	21
#define M6	22
#define M6_	23
#define M7	24
#define H1	25
#define H1_	26
#define H2	27
#define H2_	28
#define H3	29
#define H4	30
#define H4_	31
#define H5	32
#define H5_	33
#define H6	34
#define H6_	35
#define H7	36

sbit Buzzer = P2^5;



unsigned int FreqTalble[] = {
	0, //休止符
63628,63731,63835,63928,64021,64103,64185,64260,64331,64400,64463,64528,
64580,64633,64684,64732,64777,64820,64860,64898,64934,64968,65000,65030,
65058,65085,65110,65134,65157,65178,65198,65217,65235,65252,65268,65283,
};

unsigned char code Music[] = {		//时长设置：以八分音符为1， 四分为2， 二分为4.......
	//音符,时值,

	//1
	P,	4,
	P,	4,
	P,	4,
	M6,	2,
	M7,	2,

	H1,	4+2,
	M7,	2,
	H1,	4,
	H3,	4,

	M7,	4+4+4,
	M3,	2,
	M3,	2,


	0xFF	//终止标志
};

unsigned char FreqSelect, MusicSelect;

int main()
{
	Timer0_Init();

	while (1)
	{
		if (Music[MusicSelect] != 0xFF)
		{
			FreqSelect = Music[MusicSelect];
			MusicSelect++;
			Delay(SPEED / 4 * Music[MusicSelect]);
			MusicSelect++;
			//模拟抬手
			TR0 = 0;
			Delay(5);
			TR0 = 1;
		}
		else
		{
			TR0 = 0;
			while(1) ;
		}
	}


}

void Timer0_Routine () interrupt 1 //一微秒进入一次中断，相当于
{
	if (FreqTalble[FreqSelect])
	{
		TL0 = FreqTalble[FreqSelect] % 256;		//设置定时初值 中调C的频率
		TH0 = FreqTalble[FreqSelect] / 256;		//设置定时初值
		Buzzer = !Buzzer;
	}
}

上面这个代码确实有点长，主要是在宏定义部分做了很多类似的工作
