音视频高手课05-H264直播讲解04编码与解码器流程

我们把运动矢量与补偿称为帧间压缩技术，它解决的是视频帧在时间上的数据冗余。除了帧间压缩，帧内也要进行数据压缩，帧内数据压缩解决的是空间上的数据冗余。下面我们就来介绍一下帧内压缩技术。

帧内预测

人眼对图象都有一个识别度，对低频的亮度很敏感，对高频的亮度不太敏感。所以基于一些研究，可以将一幅图像中人眼不敏感的数据去除掉。这样就提出了帧内预测技术。

H264的帧内压缩与JPEG很相似。一幅图像被划分好宏块后，对每个宏块可以进行 9 种模式的预测。找出与原图最接近的一种预测模式。

下面这幅图是对整幅图中的每个宏块进行预测的过程。

帧内预测后的图像与原始图像的对比如下：

然后，将原始图像与帧内预测后的图像相减得残差值。

再将我们之前得到的预测模式信息一起保存起来，这样我们就可以在解码时恢复原图了。效果如下：

经过帧内与帧间的压缩后，虽然数据有大幅减少，但还有优化的空间。

对残差数据做DCT

可以将残差数据做整数离散余弦变换，去掉数据的相关性，进一步压缩数据。如下图所示，左侧为原数据的宏块，右侧为计算出的残差数据的宏块。

将残差数据宏块数字化后如下图所示：

将残差数据宏块进行 DCT 转换。

去掉相关联的数据后，我们可以看出数据被进一步压缩了。

做完 DCT 后，还不够，还要进行 CABAC 进行无损压缩。

DCT原理大白话

这是第一帧画面：P1（我们的参考帧）

这是第二帧画面：P2（需要编码的帧）

从视频中截取的两张间隔1-2秒的画面，和实际情况类似，下面我们进行几次运动搜索：

这是一个演示程序，鼠标选中P2上任意16x16的Block，即可搜索出P1上的 BestMatch 宏块。虽然车辆在运动，从远到近，但是依然找到了最接近的宏块坐标。

这是一个演示程序，鼠标选中P2上任意16x16的Block，即可搜索出P1上的 BestMatch 宏块。虽然车辆在运动，从远到近，但是依然找到了最接近的宏块坐标。

搜索演示2：空中电线交叉位置（上图P1，下图P2）

搜索演示3：报刊停的广告海报

同样顺利在P1中找到最接近P2里海报的宏块位置。

图片全搜索：根据P1和运动矢量数据（在P2中搜索到每一个宏块在P1中最相似的位置集合）还原出来的P2’，即完全用P1各个位置的宏块拼凑出来最像P2的图片P2’，效果如下：

仔细观察，有些支离破碎对吧？肯定啊，拼凑出来的东西就是这样，现在我们用P2`和P2像素相减，得到差分图 D2 = (P2’ - P2) / 2 + 0x80：

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则几千的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

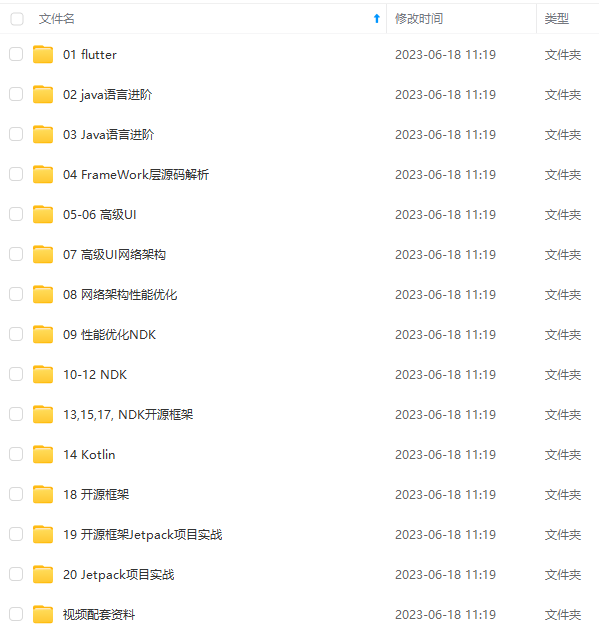

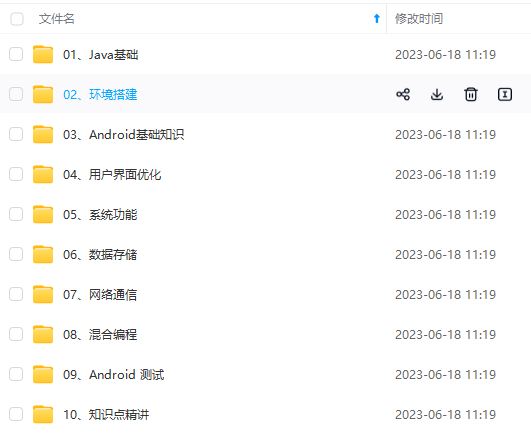

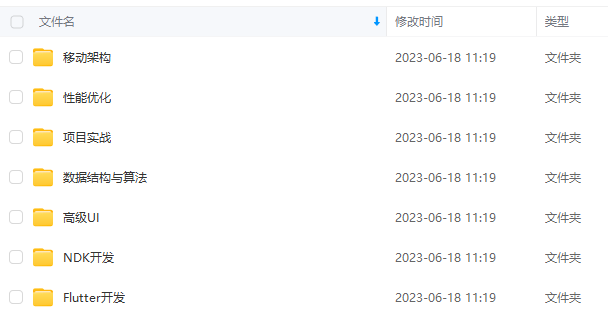

由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新

如果你觉得这些内容对你有帮助，可以添加V获取：vip204888 （备注Android）

尾声

最后，我再重复一次，如果你想成为一个优秀的 Android 开发人员，请集中精力，对基础和重要的事情做深度研究。

对于很多初中级Android工程师而言，想要提升技能，往往是自己摸索成长，不成体系的学习效果低效漫长且无助。 整理的这些架构技术希望对Android开发的朋友们有所参考以及少走弯路，本文的重点是你有没有收获与成长，其余的都不重要，希望读者们能谨记这一点。

最后想要拿高薪实现技术提升薪水得到质的飞跃。最快捷的方式，就是有人可以带着你一起分析，这样学习起来最为高效，所以为了大家能够顺利进阶中高级、架构师，我特地为大家准备了一套高手学习的源码和框架视频等精品Android架构师教程，保证你学了以后保证薪资上升一个台阶。

当你有了学习线路，学习哪些内容，也知道以后的路怎么走了，理论看多了总要实践的。

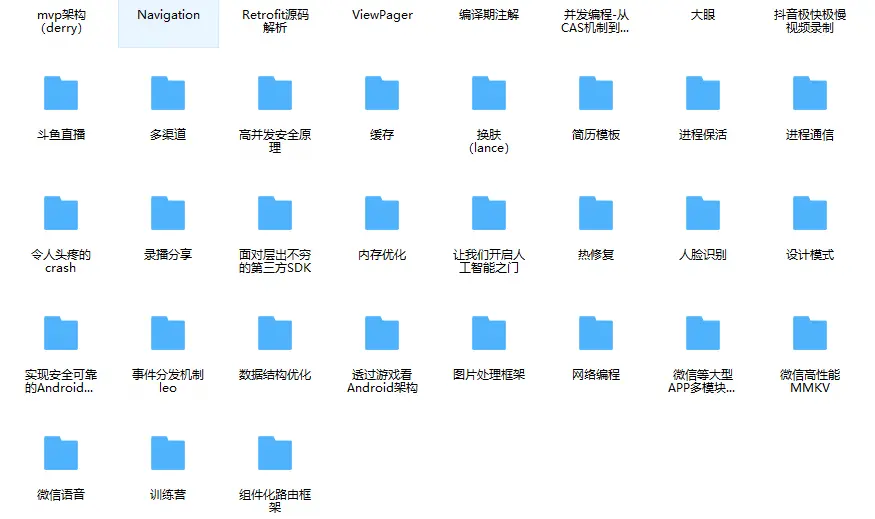

进阶学习视频

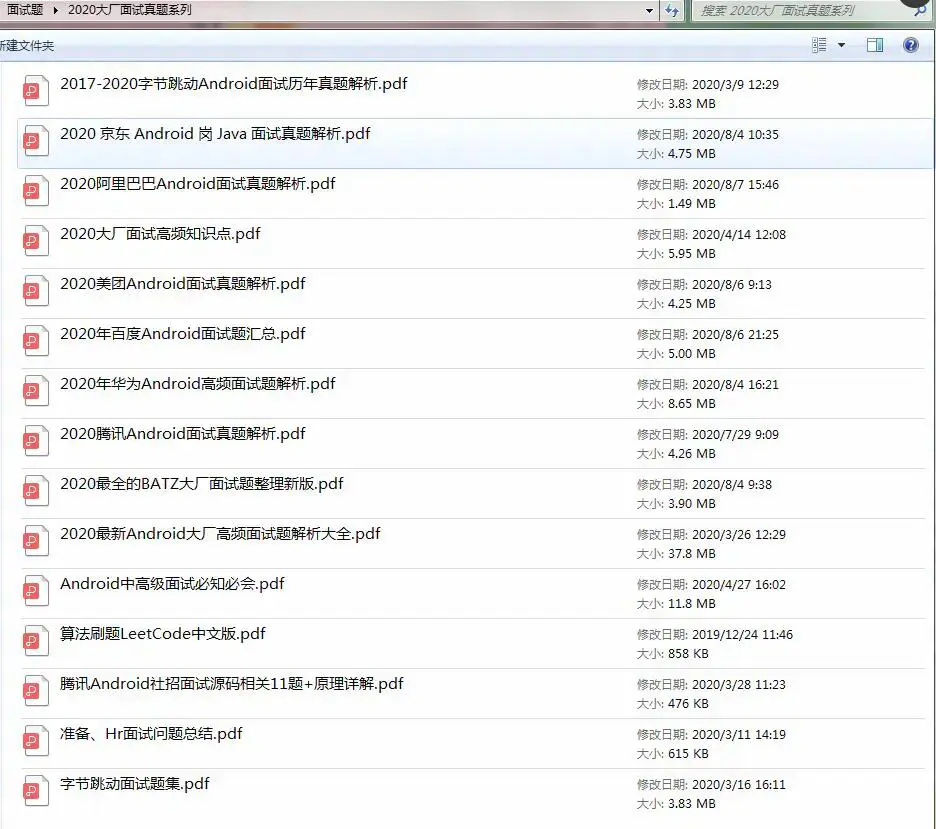

附上：我们之前因为秋招收集的二十套一二线互联网公司Android面试真题 （含BAT、小米、华为、美团、滴滴）和我自己整理Android复习笔记（包含Android基础知识点、Android扩展知识点、Android源码解析、设计模式汇总、Gradle知识点、常见算法题汇总。）
