基于 SegFormer 语义分割模型的手写文字擦除系统设计

项目介绍

基于 SegFormer 语义分割模型，识别手写笔迹生成掩码并去除，实现 AI 笔迹橡皮擦，擦除试卷中的手写笔迹。项目训练数据主要是试卷中的手写文字，因此在试卷上效果较好，在其他场景下的手写文字去除效果较差。

训练数据介绍

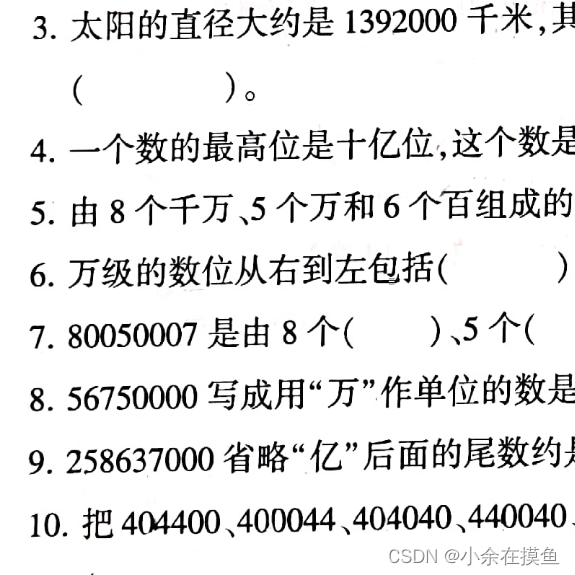

手写文字擦除训练数据分为源数据和目标数据，源图像数据是各种试卷图像（含有手写文字），目标数据是其对应的去除手写文字后的图像，如图所示。

数据集处理

生成手写文字掩码图

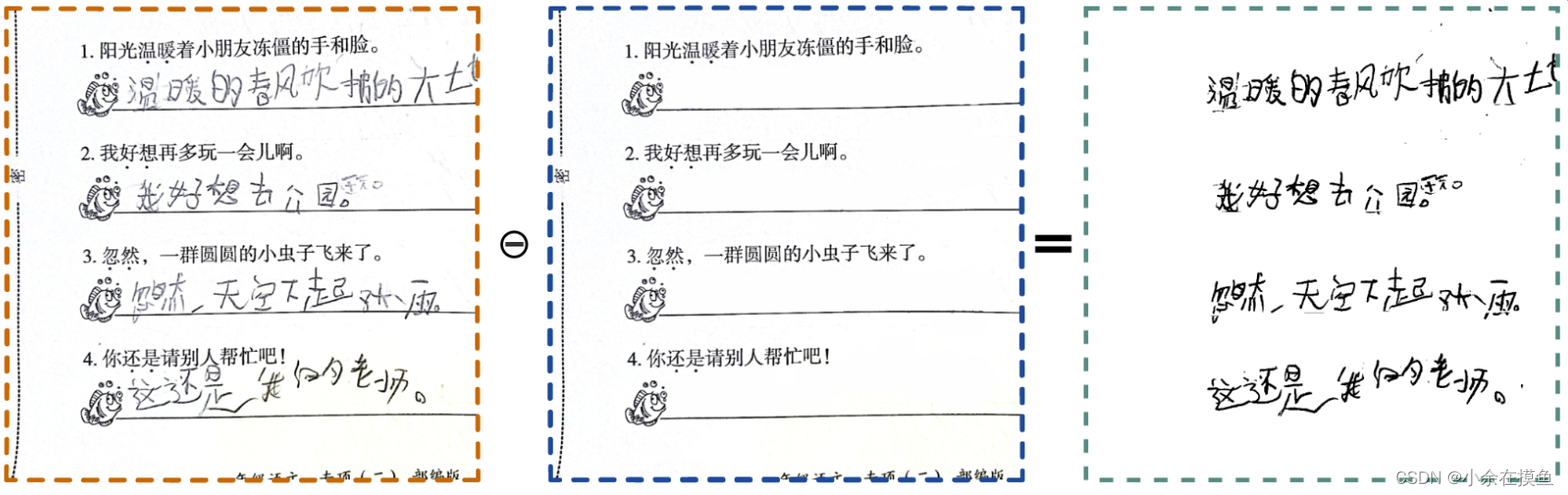

通过对比去除文字后和去除文字前的图像，对于大于设定阈值的地方，认为是需要除去的部分，置为 1 值，其余置为 0 值，以此生成 Mask，如下图所示：

图像输入预处理

输入的图像往往是矩形图像，为了保持横纵比，对于非正方形图像，填充图像边缘形成正方向图像作为输入，同时输入图像的大小一，且有些图像像素尺寸较大，因此统一下采样图片至 384 * 384。

数据增强处理

在训练时，对数据进行一定的增强，加入了随机水平反转和随机裁剪等操作，增强模型的泛化能力。

训练模型

模型主要是对SegFormer模型进行改进，将模型最后的输出层改成转置卷积上采样，通过局部区域特征上采样，不断补充精细结构来生成掩码结果，相较于无参数的上采样（如双线性插值），能够更好利用局部信息进行更高阶上采样。

一般的语义分割任务中的对象往往大尺寸的结构占主体，因此交叉熵损失就足够解决问题；但是手写痕迹的细化结构，会导致交叉熵损失效果不能起到最好效果，因此我们在交叉熵损失基础上还加入了 dice loss 针对细化结构进行有效惩罚。

最终的损失函数为：

式中，为交叉熵损失，为平衡超参数，这里设置为0.5。

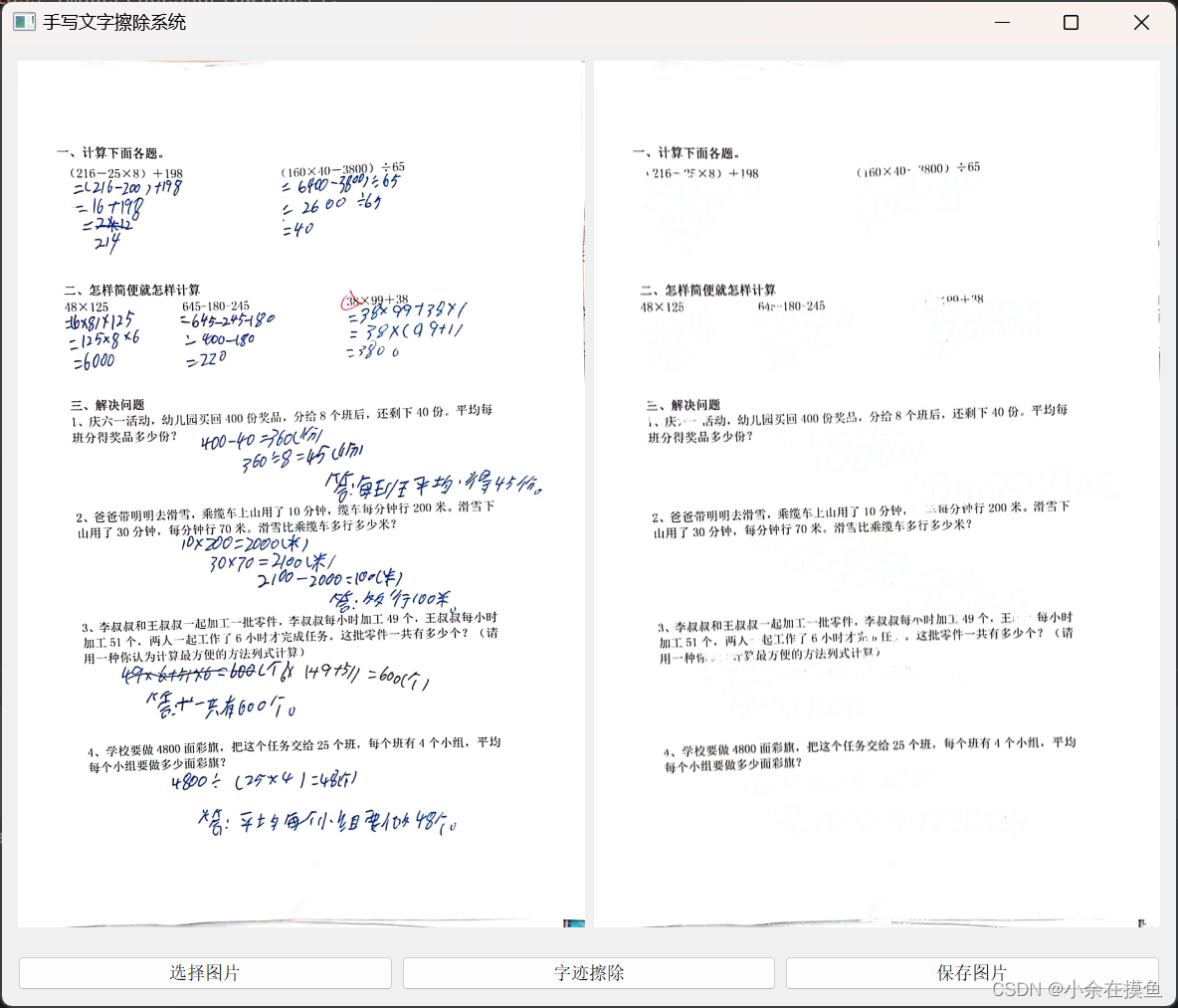

简单QT界面设计

代码调试

代码主要是涉及环境配置问题，第一个报错是SegFormer库的问题，版本一直报错，后来改了库代码；第二个报错是：ImportError: Qt bindings are not installed，虽然安装了但一直有问题，这个问题主要是在简单qt界面处出现的，后来查询后应该是pillow这个库版本不兼容导致的，将其降低为9.3.0解决。这个错误修改参考这篇博客。
