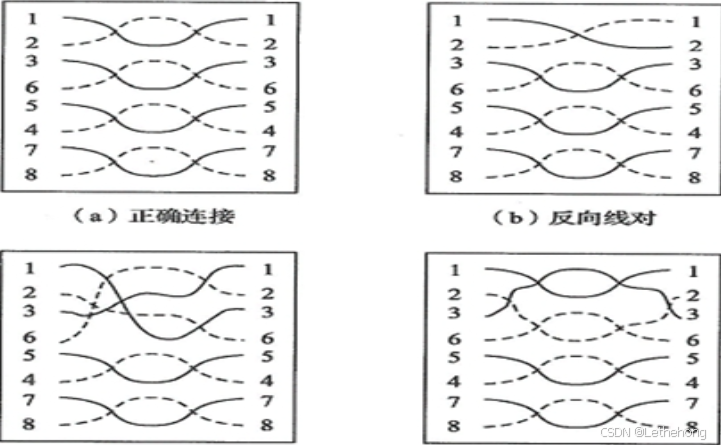

指链路的物理长度。现场测试综合布线长度的方法是时域反射法（TDR）。TDR的工作原理是：测试仪从电缆的一端发出一个脉冲波，在脉冲行进时如果碰到阻抗的变化，如开路、短路或接线错误，就会将部分或全部的脉冲波能量反射回测试仪。依据来回脉冲的延迟时间及已知的信号在电缆中传播的标准传播速率（NVP），测试仪就可以算出脉冲波接收端到该脉冲波返回点的长度。

NVP=（2*L/T）/c *100%

式中：

NVP－－电信号在该电缆中传输的速率与光在真空中的传输速率的比值，用百分数表示

L――电缆长度

T――信号传送与接收之间的时间差

c――光在真空中的传播速度（3×108m/s）

通常，NVP范围60%~90%，即NVP＝（0.6~0.9）c

3.3衰减

或插入损耗（Insertion Loss），指信号能量在沿传输介质传输时损耗的量度。衰减是一种插入损耗，一条链路的总插入损耗是电缆和布线部件的衰减的总和。

衰减的度量单位是分贝（dB），是指单位长度的电缆（通常是100m）的衰减量。以规定的扫描/步进频率标准作为测量单位，衰减的dB值越大，接收的信号越弱。

3.4近端串扰

串扰是高速信号在双绞线上某线对中传输时，由于平衡电缆互感和电容的存在，在相邻线对中感应的一部分信号。串扰分为近端串扰和远端串扰两种。

近端串扰Near End Cross Talk，是指在一条双绞线中，发送线对对同一侧其他线对的电磁干扰信号。它是双绞线电缆链路的一个关键的性能指标

近端串扰用近端串扰损耗值来度量，其值为导致该串扰的发送线对上发送信号值（dB）与被测线对上发送信号感应值（dB）的差值，单位是dB。测量的近端串扰损耗值越大，表示线对间受到的串扰越小，线路性能就越好，反之就越差。

3.5综合近端串扰

综合近端串扰（Power Sum NEXT）就是4对双绞线电缆中的3个发送信号的线对向另一相邻接收线对产生的近端串扰之和。

3.6衰减串扰比（ACR）和综合衰减串扰比（PSACR）

衰减串扰比（Attenuation-to-Crosstalk Ratio）是被测线对受相邻发送线对串扰的近端串扰损耗与本线对传输信号衰减值的差值，单位是dB，即：

ACR＝NEXT－A

综合衰减串扰比（Power Sum Attenuation-to-Crosstalk Ratio）是综合近端串扰损耗与衰减的差值，即：

PSACR＝PSNEXT－A

3.7等效远端串扰（ELFEXT）和综合等效远端串扰（PSELFEXT）

等效远端串扰（Equal Level Far End Crosstalk）是指某线对上远端串扰损耗与该线路传输信号衰减的差值，也称为远端ACR。即：

ELFEXT＝FEXT－A

综合等效远端串扰（Power Sum ELFEXT）是几个同时传输信号的线对在接收线对形成的串扰总和。对4对UTP而言，它组合了其他3对远端串扰对第4对的影响，这种测量具有8种组合。

3.8传输延迟（Prioagatuib Delay）和延迟偏差（Delay Skew）

传输延迟是指信号从电缆一端传输到另一端所需的时间。它是衡量信号在电缆中传输快慢的物理量，测量的标准是信号在100m电缆上的传输时间，单位是ns。

延迟偏差是指同一UTP电缆中传输速度最快的线对和传输速度最慢的线对的传输延迟差值。它以同一电缆中信号传播延迟最小的线对的时延值为参考，其余线对与参考线对都有时延差值，最大的时延差值就是电缆的延迟偏差。

3.9回波损耗（Return Loss，RL）

又称反射损耗，是电缆与接插件构成布线链路阻抗不匹配导致的一部分能量反射。

回波损耗＝发送信号值/反射信号值

3.10直流环路电阻

流环路电阻是指一对双绞线电阻之和。当信号在双绞线中传输时，在导体中会消耗一部分能量且转变为热量。

3.11光纤链路测试参数

在施工前进行器材检验时，一般检查光纤的连通性，必要时采用光纤损耗测试仪（稳定光源和光功率计组合）对光纤链路的插入损耗和光纤长度进行测试。

光纤链路包括光纤布线系统两个端接点之间的所有部件，包括光纤、光纤连接器和光纤接续子等。

TIA/EIA 568－B.3标准中定义的光纤链路段模型为两个光纤接线段：水平链路段和主干链路段。典型的水平链路段为自电信出口/连接器到水平交叉线；典型的主干链路有三种：从主跳接到中间跳接，从中间跳接到水平跳接和从主跳接到水平跳接。

水平光纤链路从水平跳接点到工作区插座的最大长度为100m，它只需850nm和1300nm的波长，要在一个波长内单方向进行测试。

主干单模光纤链路应该在850nm和1300nm波段进行单向测试。

主干多模光纤链路应该在1310nm和1550nm波段进行单向测试。

光纤链路的衰减指光沿光纤传输过程中光功率的损失。衰减测试就是对光功率损耗的测试。光纤连接器损耗和光纤接续子损耗是水平光纤链路的主要损耗。

光纤插入损耗是指光发射机与光接收机之间插入光纤或元器件产生的信号损耗，通常指衰减。光纤链路的插入损耗极限值计算公式：

光纤链路损耗＝光纤损耗＋连接器件损耗＋光纤连接点损耗

GB50312-2007规定：在两端对光纤逐根进行双向（收与发）测试时，连接方式如图5-1所示。其中光连接器件可以为工作区TO、电信间FD、设备间BD、CD的SC、ST、SFF连接器件；光缆可以为水平光缆、建筑物主干光缆和建筑群主干光缆。光纤链路不包括光纤跳线在内。

5.1连通性测试

连通性测试的目的是为了确定光纤中是否存在断点，通常在购买光缆时采用这种方法进行测试。连通性测试比较简单，只需在光纤一端注入光线（如手电光），在光纤的另外一端查看是否有光闪即可。

5.2端一端损耗测试

将光源和光功率计分别连接在参照测试光纤的两端，通常用两个测试用光缆跳线作参照，用参照适配器把测试用光缆跳线两端连接起来，这样测量出光源到直接相连的光功率计之间的参考损耗值P1。

图5-1 光纤链路测试连接（单芯）

将两段光纤跳线分别接到被测光纤两端后，再将光源和光功率计连入光纤链路，测量从发送器到接收器的实际损耗值P2。

端－端的功率损耗A即为参考度量与实际度量之差：A＝P1－P2。

5.3收发功率测试

在发送端将被测光纤取下，用跳线代替。跳线一端为原来的发送器，另一端为光功率计。使光发送器工作，即可在光功率计上测得发端的光功率值。

在接收端，用跳线取代原来的跳线，接入光功率计。在发送端的光发送器工作的情况下，即可测得接收端的光功率值。

发送端与接收端的光功率值之差，就是该光纤链路所产生的损耗。

5.4回波损耗测试

回波损耗测试是光纤链路故障检修的有效手段。需要采用光时域反射计（OTDR）来测量光纤链路的回波损耗。

光时域反射计在进行测试时把光脉冲注入光纤后再测试反射回来的光，因为光纤连接器和接续子处会有光反射回来，所以光时域反射计可根据反向散射来探测光纤链路中的连接器和接续子。

同时，光时域反射计通过测量反向散射信号的返回时间来确定光纤连接点的距离。因此，光时域反射计适用于故障定位，特别是用于确定光缆断开或损坏的位置。

对光纤信道进行连通性、端-端损耗、收发功率和回波损耗四种测试，要严格区分单模光纤和多模光纤的基本性能指标、基本测试标准和测试仪器或测试附件；要保证测试仪器的精度；要校准好测量仪器。
