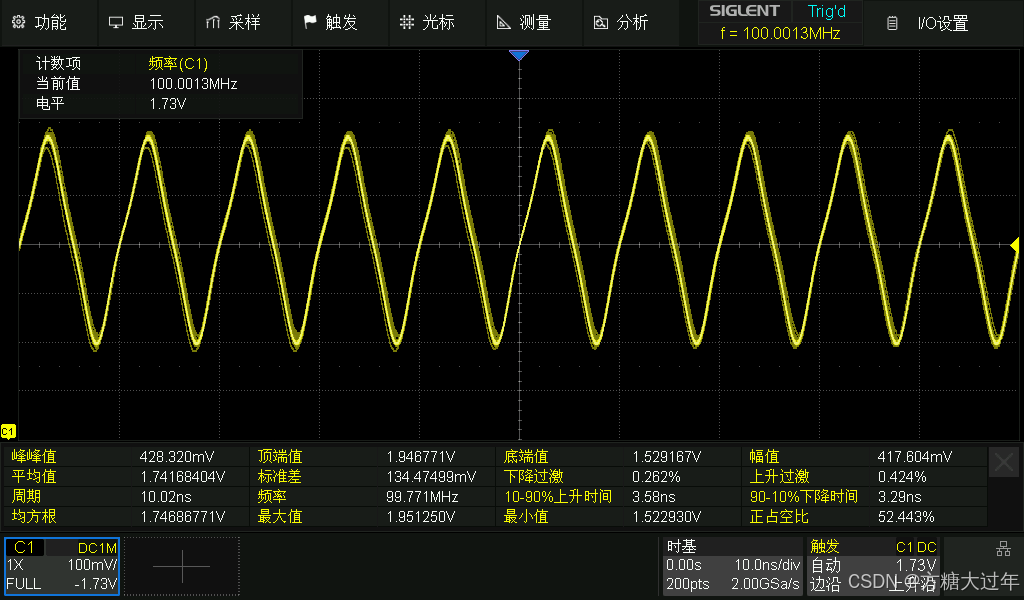

首先看看原始波形，为100M的正弦波，可以看到并不是完整的正弦波，其中应该存在谐波干扰

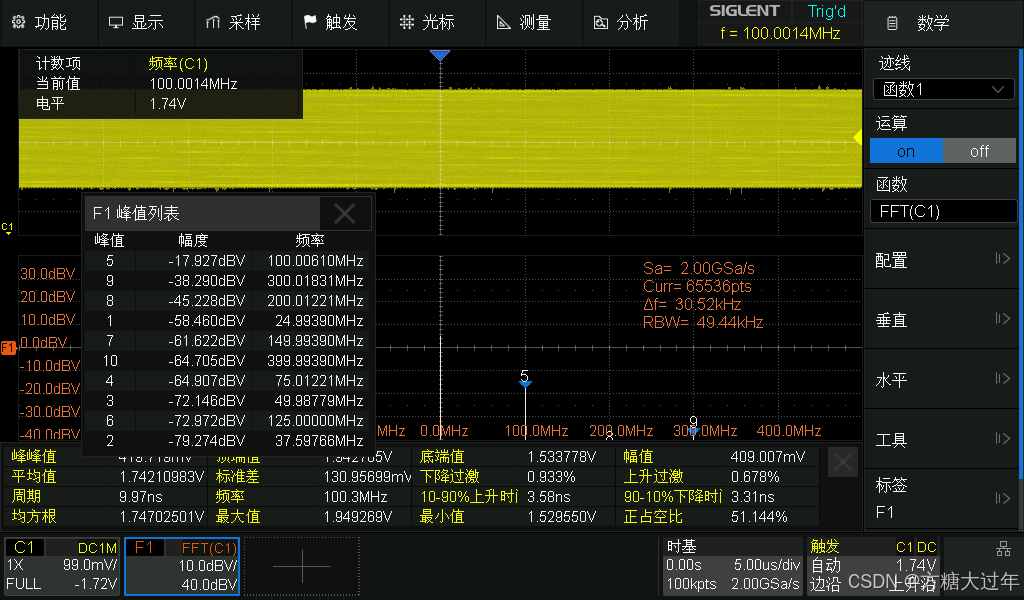

点击示波器的math按钮，使用FFT功能，可以看到奇次谐波和偶次谐波的干扰确实很大，分别为-38dBV和-45dBV

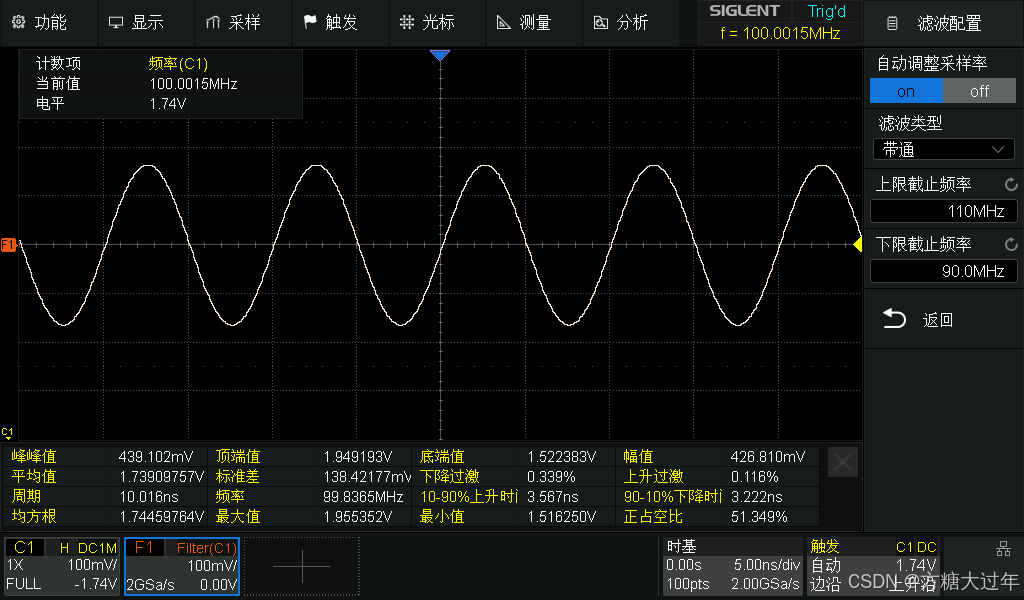

在示波器的math功能中可以找到滤波运算，选择带通，将范围设置在90M---110M，可以发现波形得到了显著改善

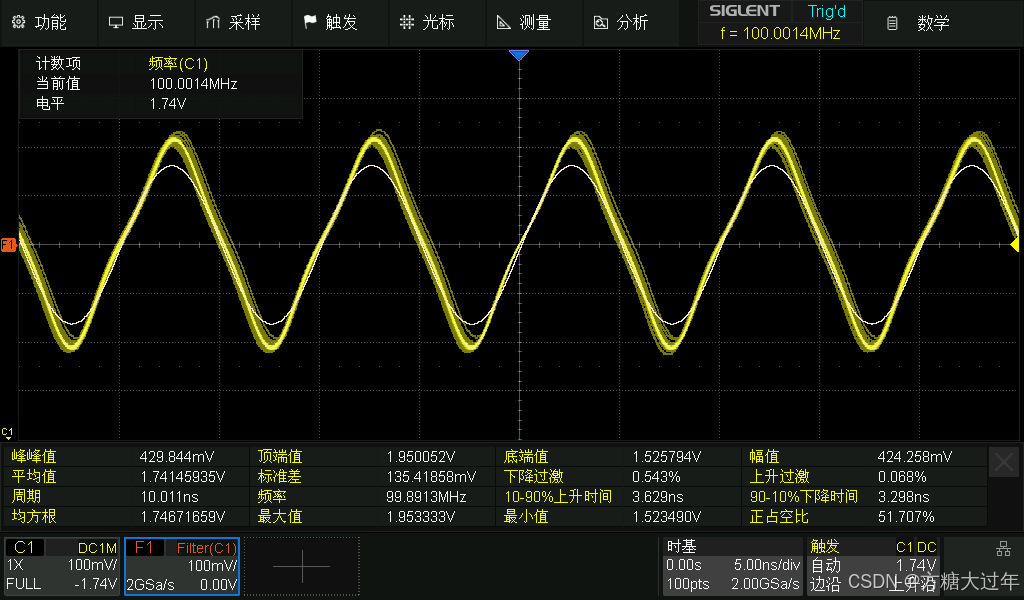

对比一下原始波形
