CCS同时连接两个仿真器

CCS同时连接两个仿真器

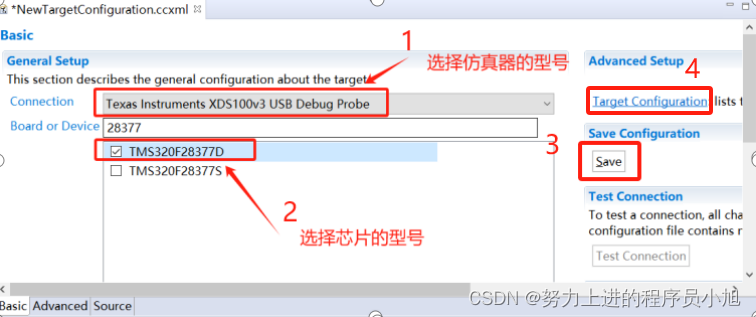

1、点击View-Target Configurations,在打开的Target Configurations窗口中，点击右键-New Target Configurations。并点击完成。根据自己使用的连接器和板卡，进行选择。

图一

2、点击save后，点击advanced setup下面的Target Configuration，出现如下界面。如图二所示

图二

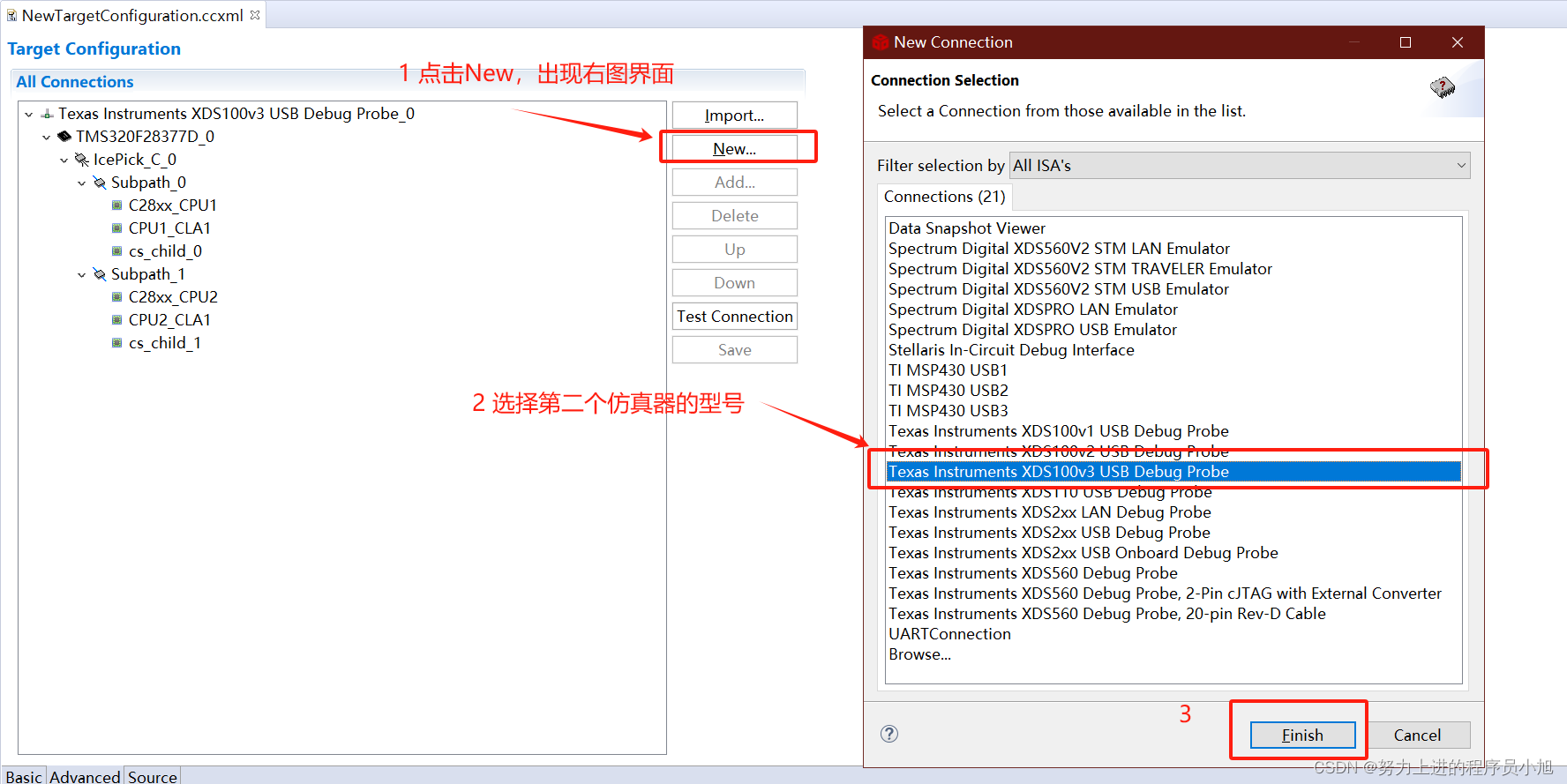

3、按图三操作选中第二个设置，点击ADD，选择芯片型号，点击FINISH.

图三

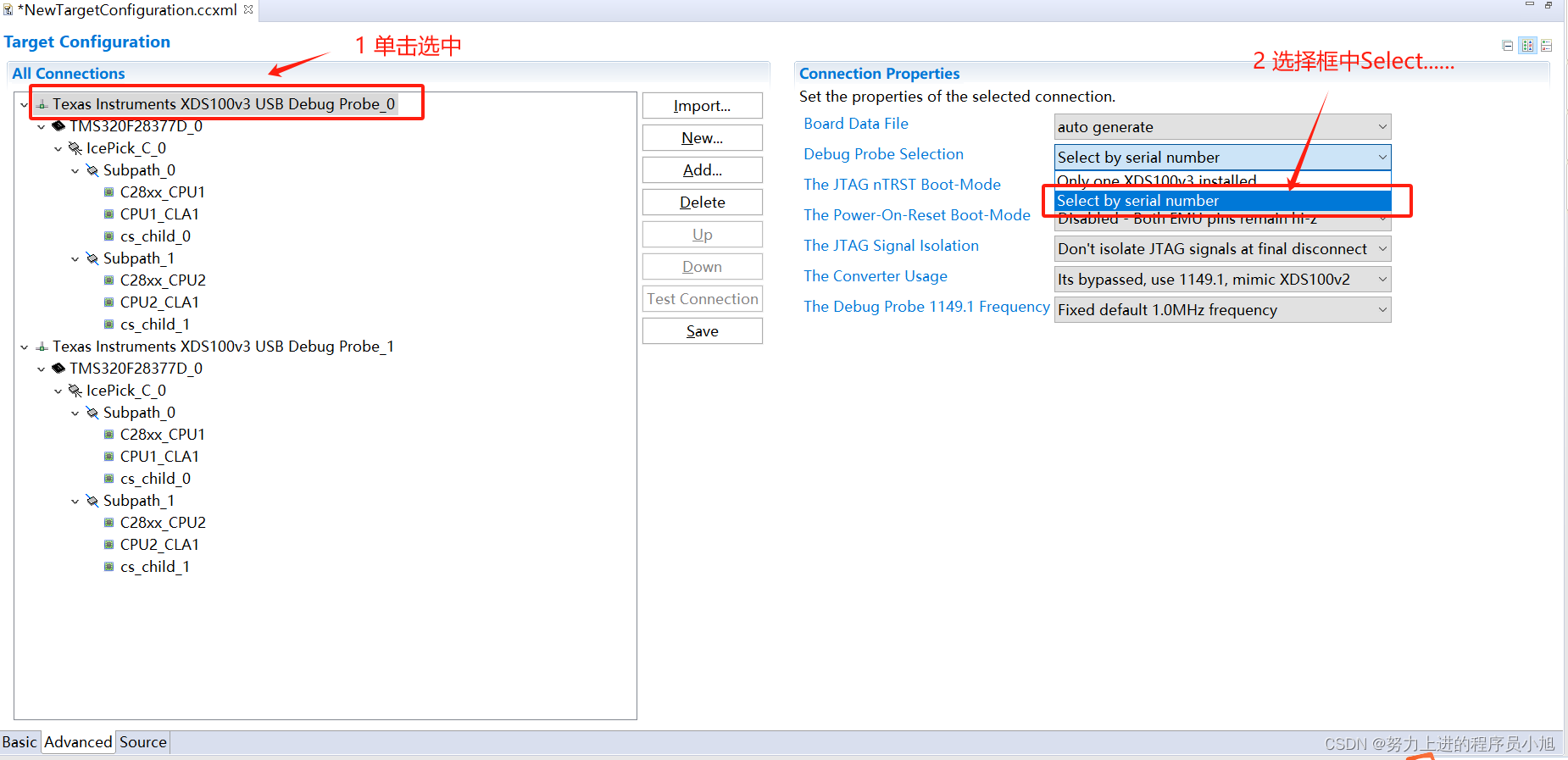

4、如果使用的两个仿真器不同，分别设置两个连接的属性值：Debug Probe Selection，选择不同的仿真器即可。

图四

5、将仿真器对应的序列号填入图四的Select框中，下面我们来讲一下如何查看仿真器的序列号。

6、找到自己的CCS安装目录，找到D:\ti\ccs920\ccs\ccs_base\common\uscif（注：每个人的安装目录可能不一样）

图五

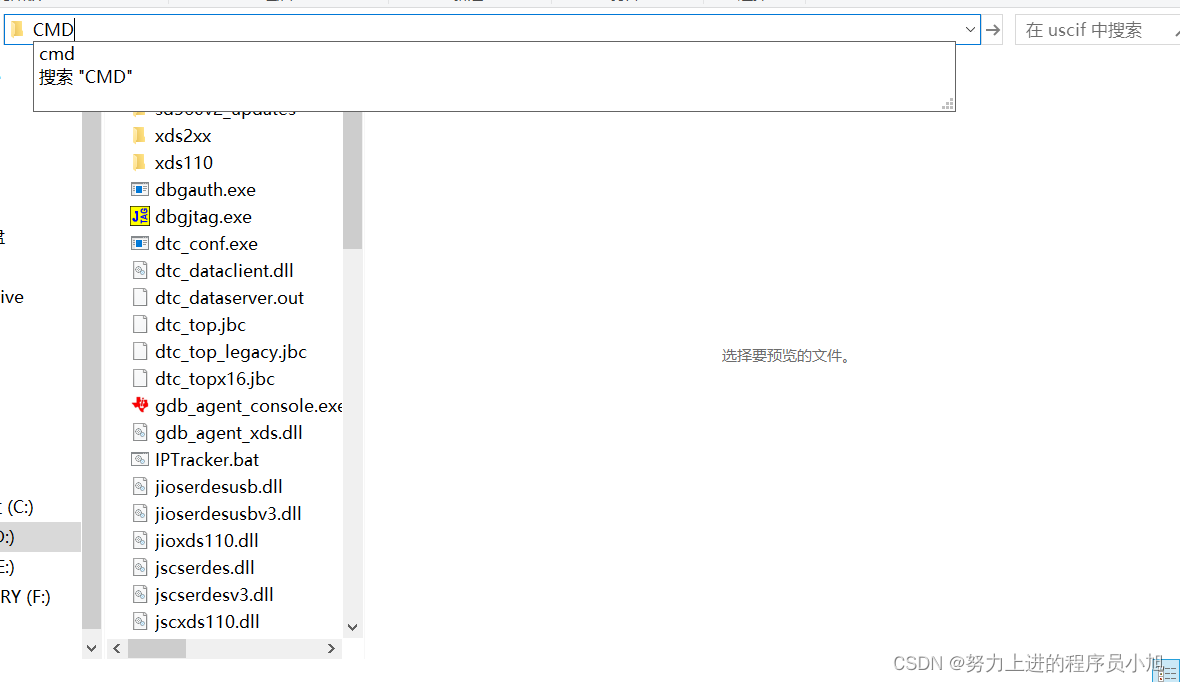

7、选中文件路径，输入CMD，点击enter，进入cmd界面。

图六

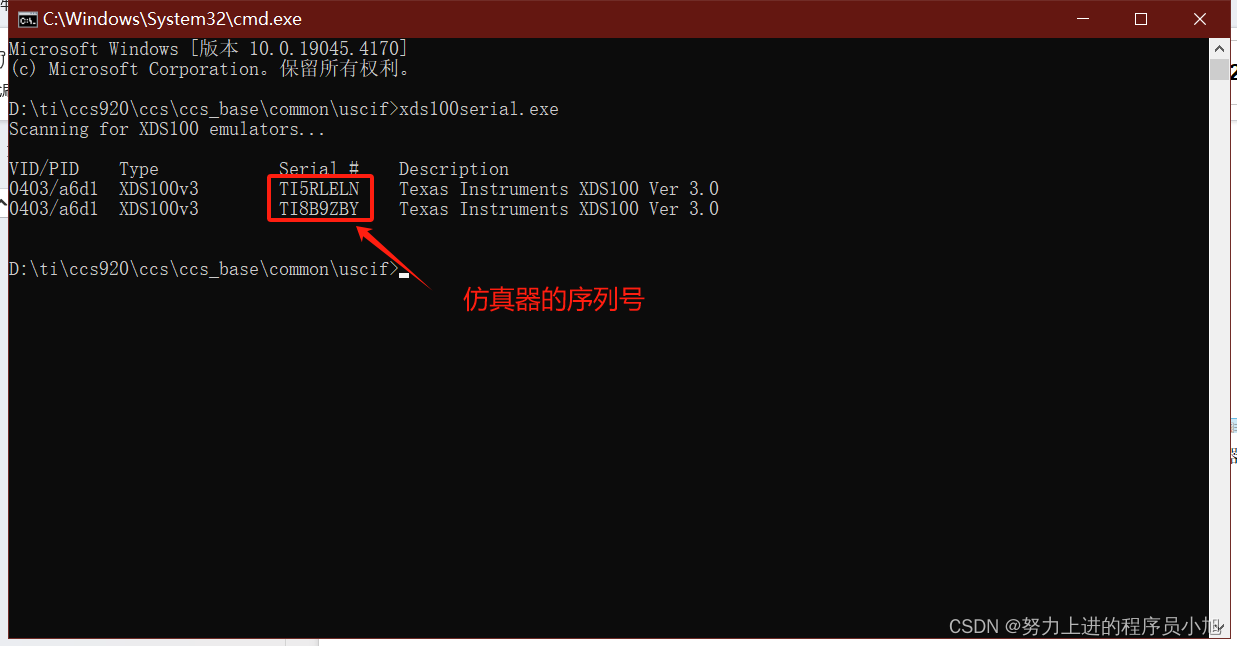

8、在CMD界面输入xds100serial.exe，点击enter，出现仿真器的序列号（需将两个仿真器插在电脑上）

图七

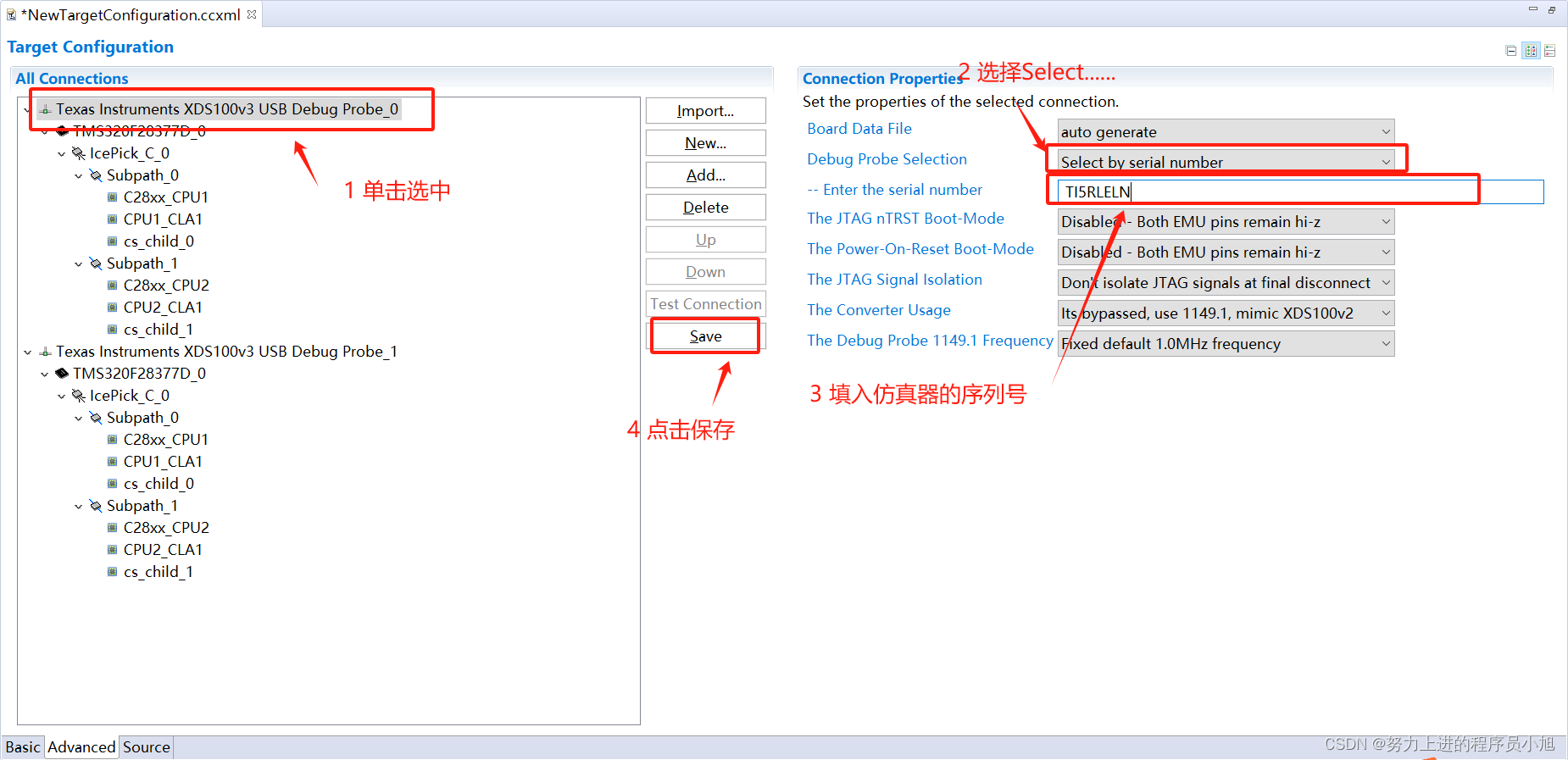

9、按照自己的需求将对应的仿真器序列号填入Select框中，依次操作两个仿真器即可，如图八所示。

图八

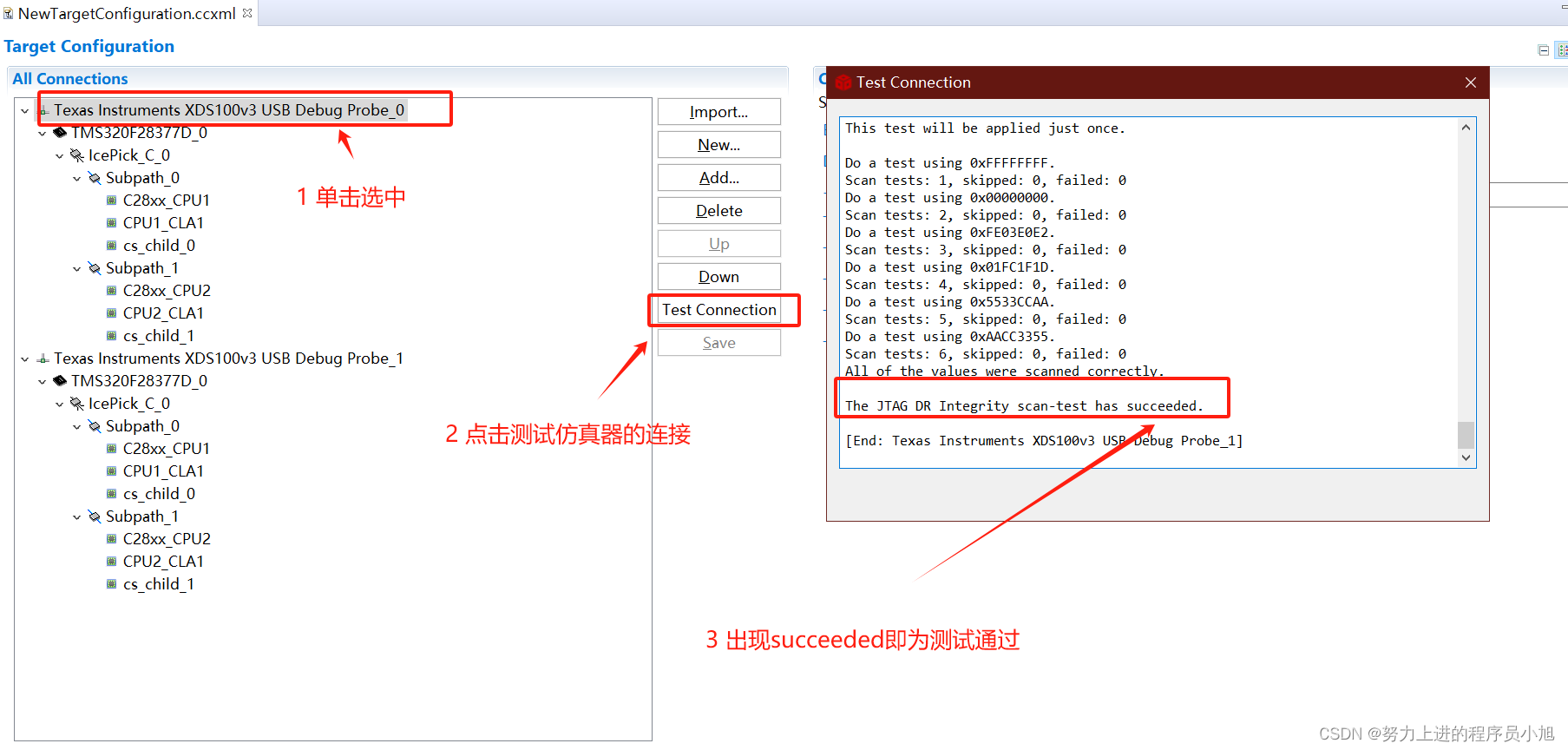

10、Test Connection，如无错误，提示测试成功。（测试需要与芯片连接），如图九所示。

图九

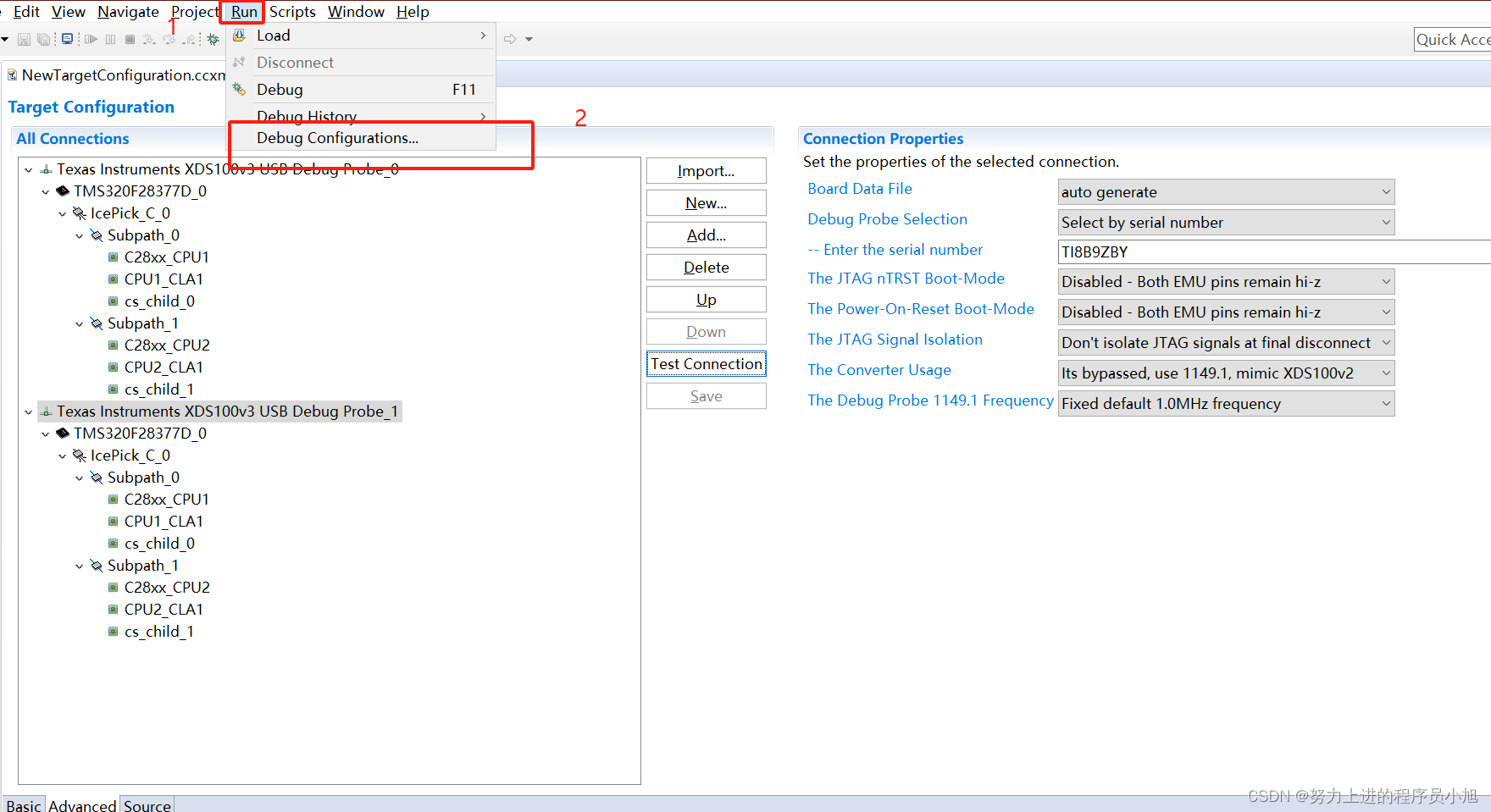

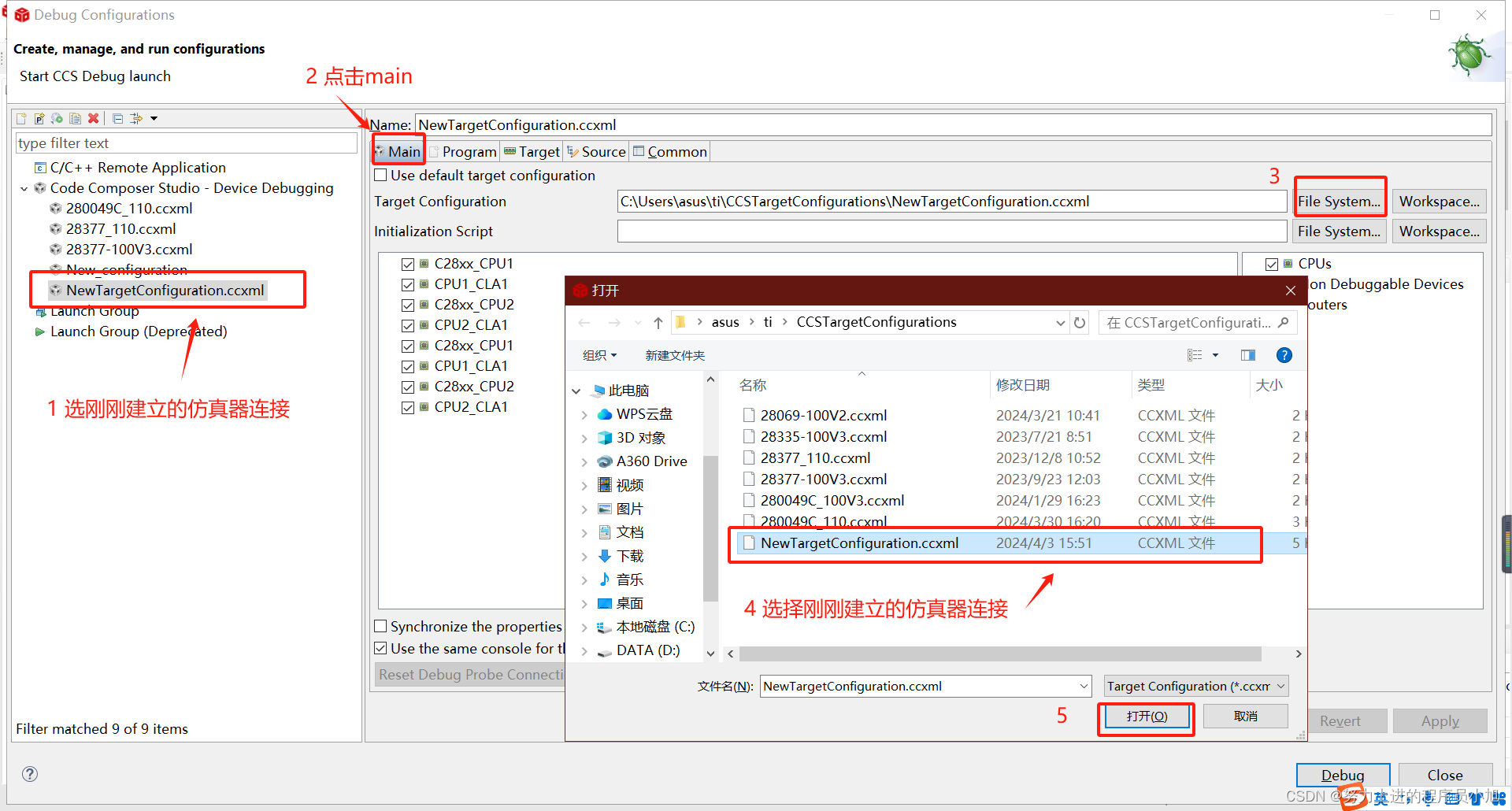

11、点击Debug Configurations。双击Code Composer Studio，会新生成一个配置，然后设置Main选项卡下Target configuration，选择前几步新建的配置文件，如图十和图十一。

图十

图十一

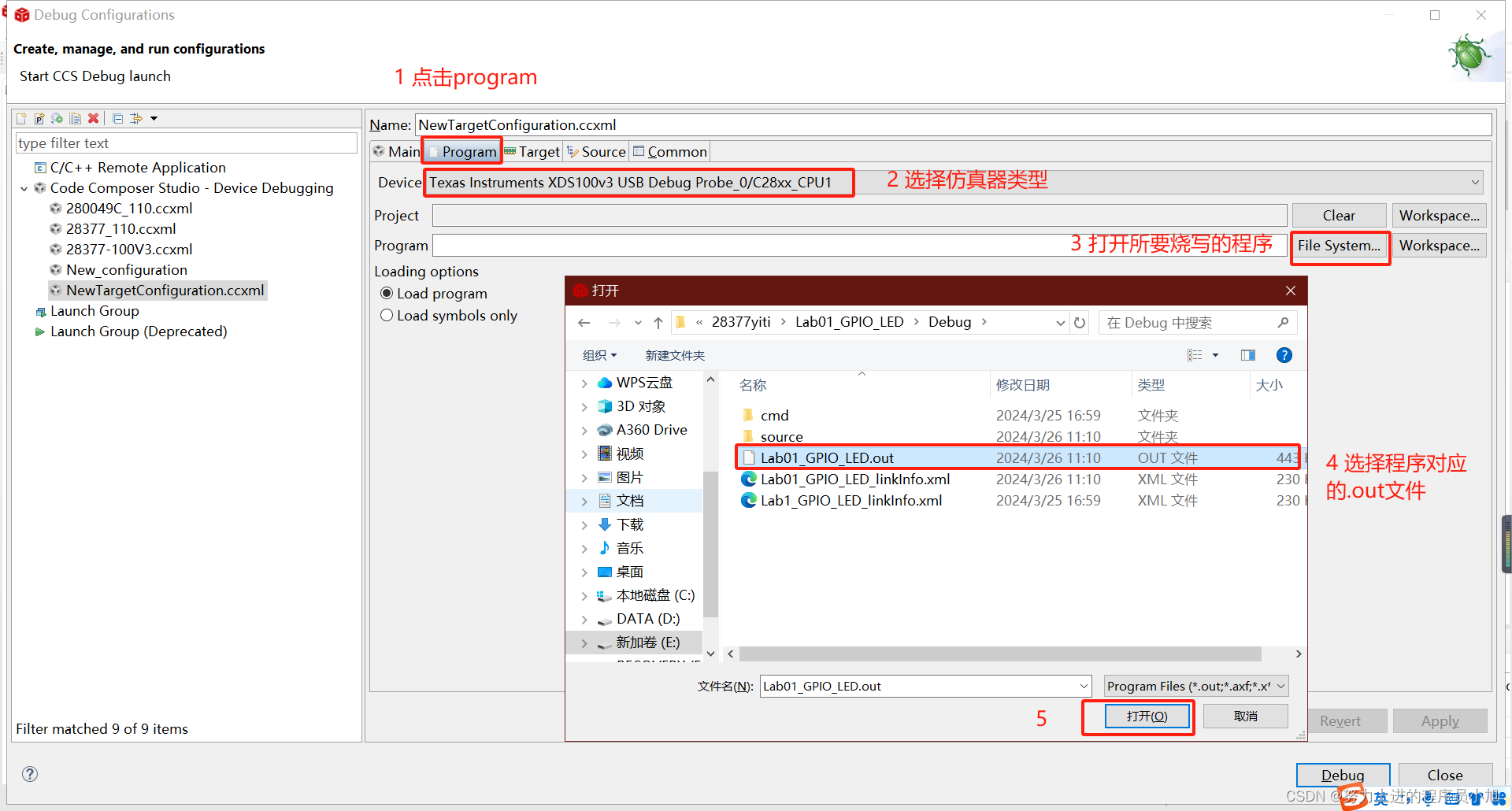

12、设置Program选项卡下的program，选择要下载的文件。因为有两个连接，所以需要设置两次。

图十二

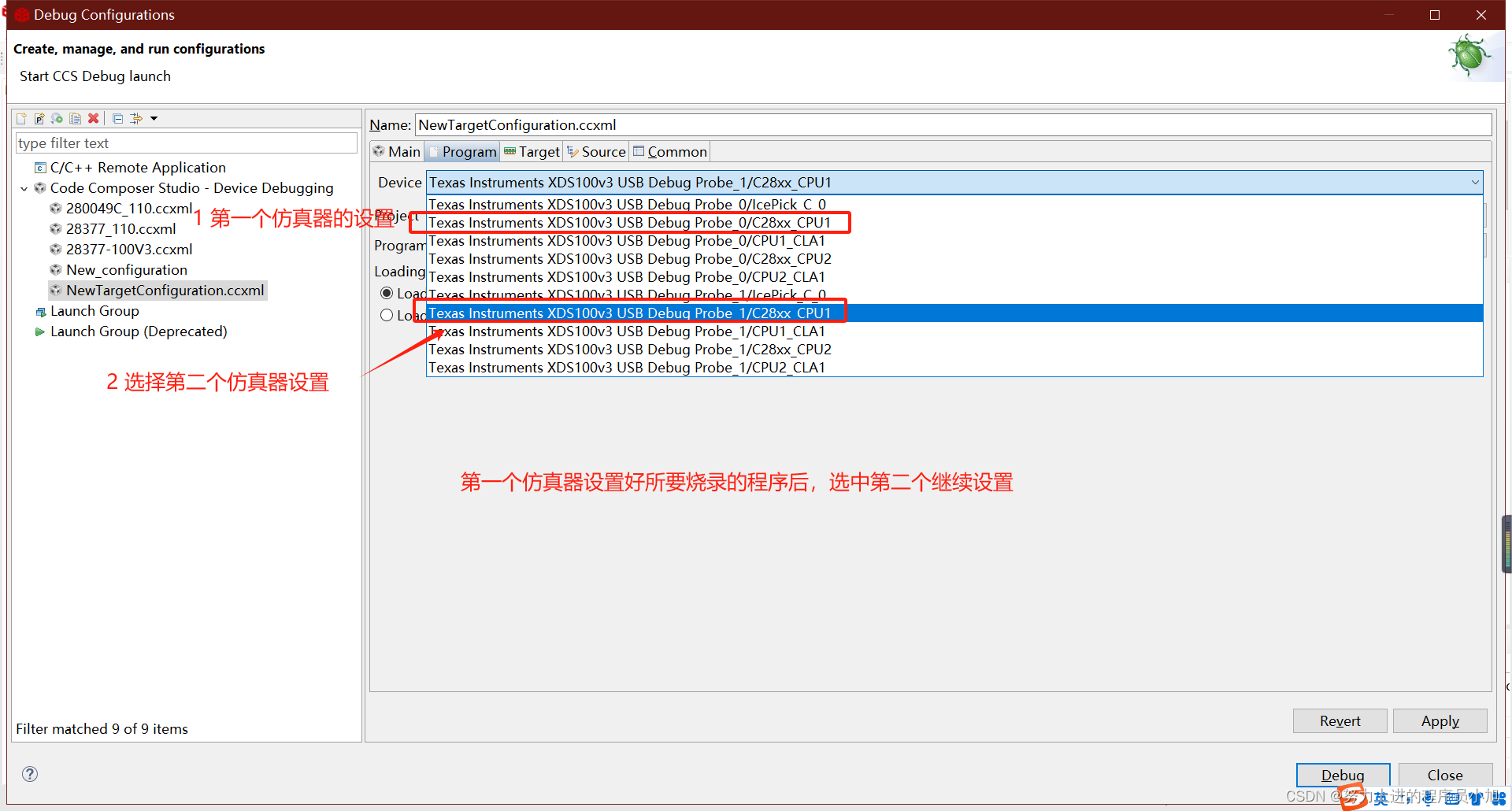

13、设置好第一个仿真器所要烧写的程序，再设置第二个。如图十三。

图十三

14、点击Target，选择Auto Run and Launch Options，勾选Connect to the target on debugger startup，点击Apply即可，到此已完成所有配置。每次点击debug，CCS会依次为两个CPU烧写程序。

图十四

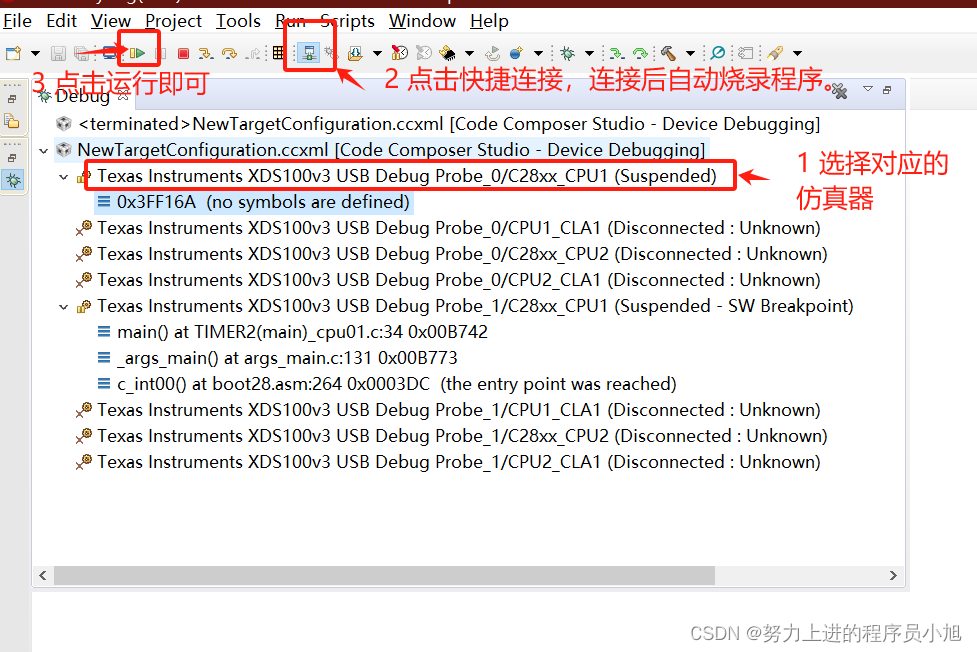

15、连接对应的仿真器会自动烧写对应的程序，如图十五所示。

图十五
