CCS 5.5以上版本添加软件仿真(Simulation)功能，并通过两个demo(软件仿真实例)验证

前言

CCS为了精简，基本从CCS5.5版本开始，就不再自带软件仿真的部分，而且TI官网也说明了CCS5.5并不兼容WIN10，经本人实测，WIN10上面不能安装CCS5.5，WIN7是可以的。但目前我们的电脑大部分操作系统都是WIN10，因此，本文给出了WIN10+CCS7.4 软件仿真+TMS320F28335解决方案。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、开发环境安装

对TI产品熟悉的伙伴可以直接去官网下载，选择自己需要的版本，但软件仿真功能对CCS的版本并不排斥，它相当于一个插件功能。
这里我的WIN10环境下载了CCS5.5软件仿真文件，下载安装了CCS7.4。
同时，也可以参考下面这篇博文，里面给出具体的下载位置（如果无效，可以留言给我获取）。
CCS 5.5以上版本（以7.4版本为例）添加软件仿真功能，并打印Hello World进行验证。

二、软件仿真功能的移植

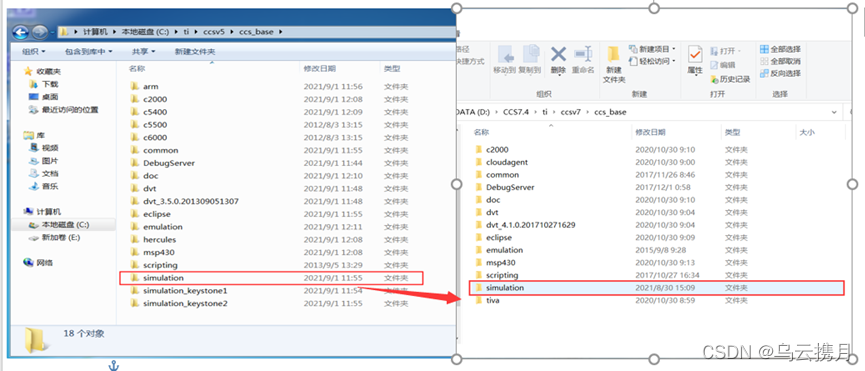

第一步：将下载的软件仿真文件里面XXX\simulation 文件夹复制到 XXX\ti\ccsv7\ccs_base文件下 （XXX代表自己所放置的文件夹位置）

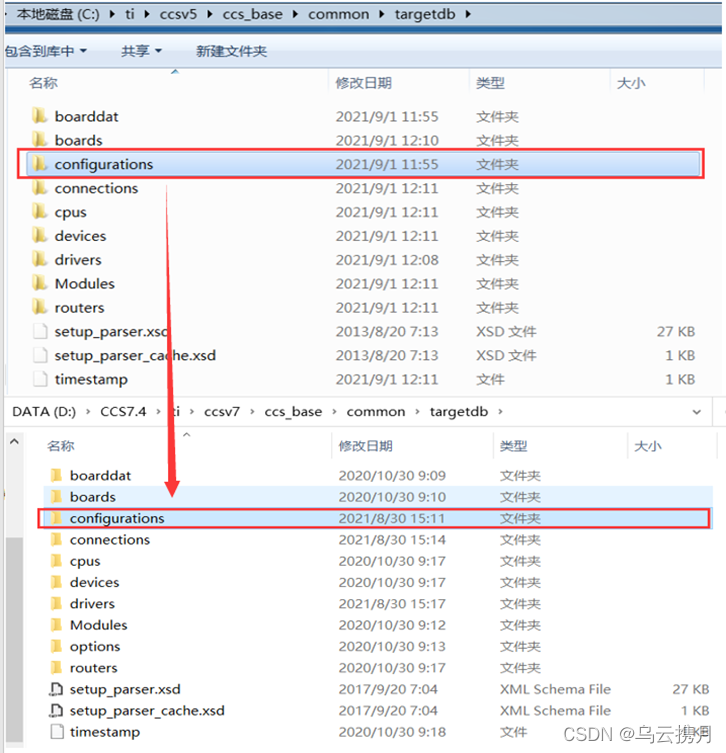

第二步： ccs仿真文件下\configurations文件夹—复制到—ccs_v8\ccs_base\common\targetdb文件夹下

第三步：将仿真文件中的tisim_connection.xml复制到XXX\ccs_base\common\targetdb\connections\文件夹下：

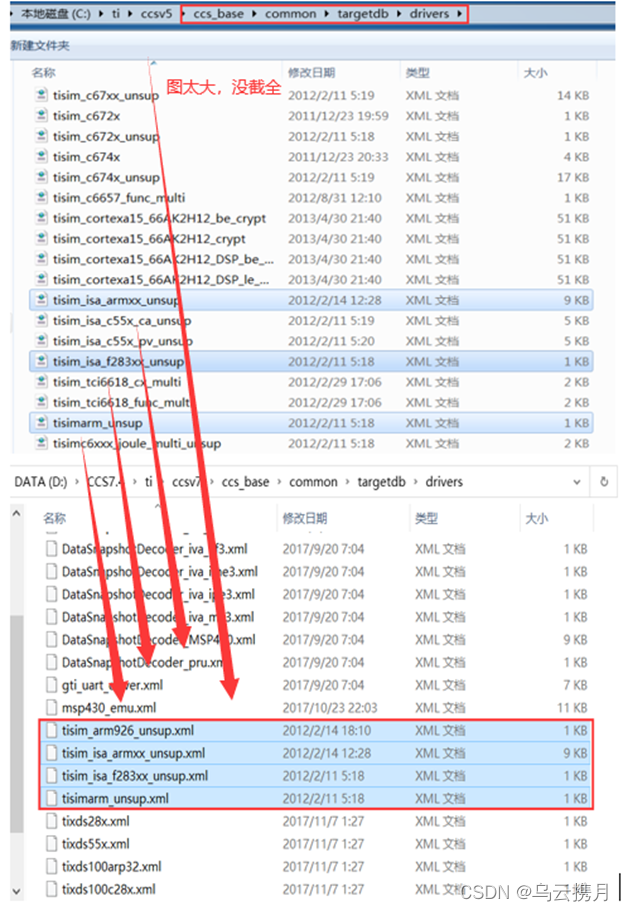

第四步：将ccs仿真文件 \drivers文件夹中的四个文件 —复制到—XXX\ccs_base\common\targetdb\drivers文件夹下。（因为我使用的是TMS320F28335所以选择了下面四个文件便可以满足，如果不清楚要使用的芯片型号，将ti……开头的xml文件全部复制到XXX\ccs_base\common\targetdb\drivers文件夹下）

进行到这里，软件仿真的移植过程就结束了，下面是对移植后功能的验证两个例子：

Demo_1:

新建工程：
在File–>New–>Project–>Code Composer Studio中新建工程:

• Target对话框中选择自己的芯片号；
• Connection中一定要选Data Snapshot Viewer;
• 其他选项根据自己需要。

  编译、配置工程：

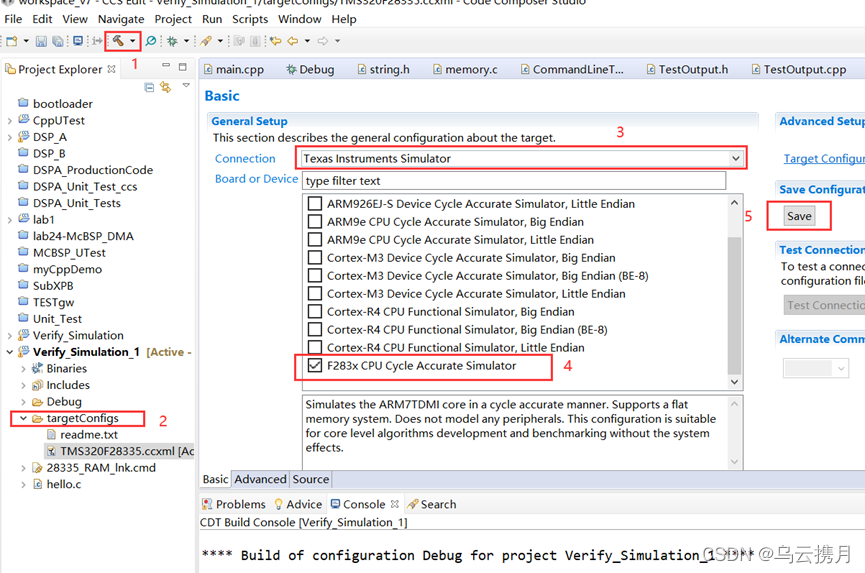

  按照下图字符标号提示进行以下工作：
  • 点击小锤子编译工程；
  • 双击工程下targetConfigs文件下的.ccxml文件；
  • 在弹出的窗口进行设置并保存（在Board or Device中根据自己板子进行选择，我选用的是F28335）。

点击调试（点击甲壳虫）

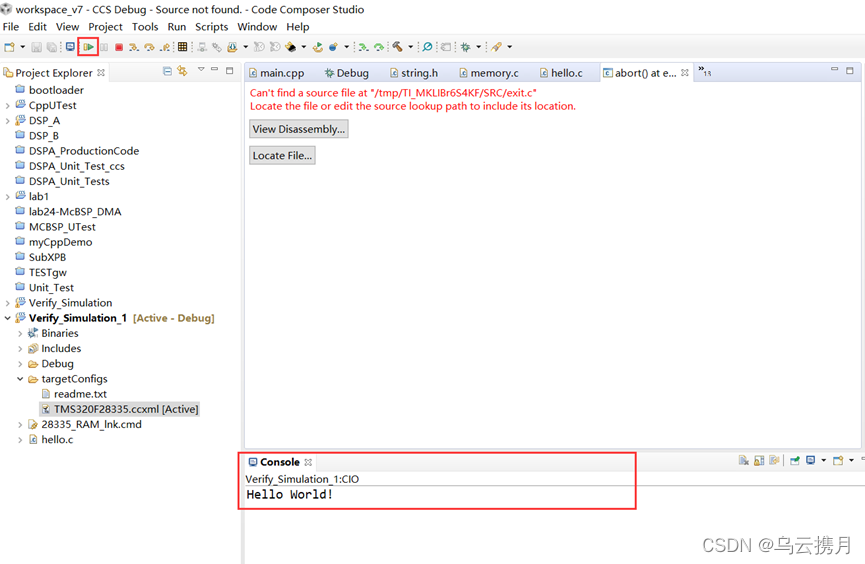

• 点击下图所示的运行（绿色三角形）就可以在控制台显示界面出现“Hello World !”的字符串。


Demo_2:

工程建立：

• 继续以上面的工程模板作为基础，将网盘链接中的四个文件复制到自己工程文件下（链接：https://pan.baidu.com/s/1DUvvtVvq9rufHtLH-5FW_w 提取码：b6ng）

  路径设置：

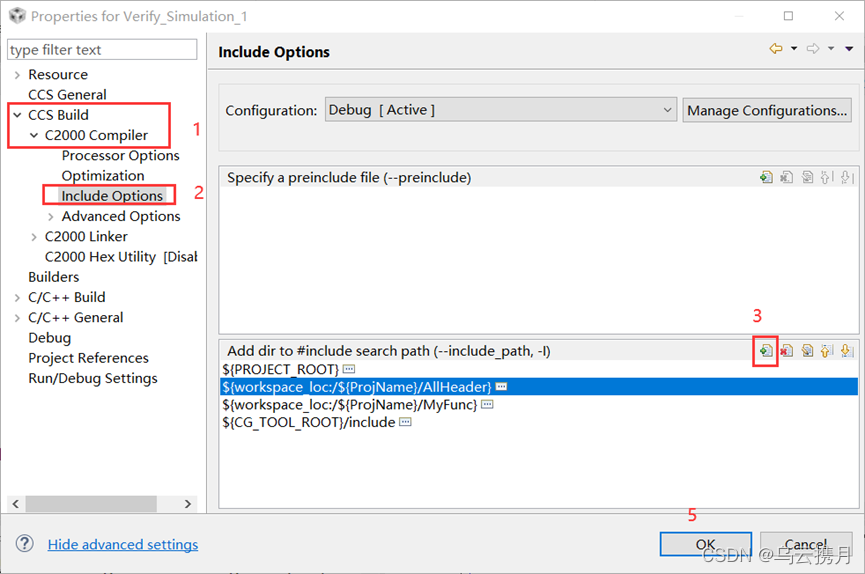

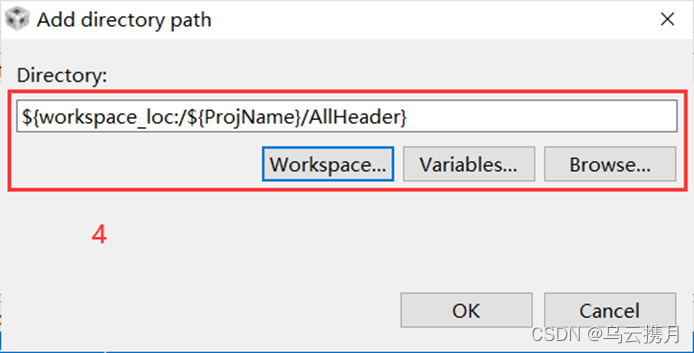

  • 右击工程CCS BuildC2000 CompilerInclude Options。在添加路径的对话框下添加需要的头文件（AllHeader是需要的基本头文件，因此需要包含此路径。同理，如果你要写一些自己的头文件，那么也需要包含头文件所在的路径）

    运行代码：
    • 将网盘文件下的main.c内容复制到hello.c下，编译（小锤子）调试（甲壳虫）Tool设置（具体步骤见下图）运行点击暂停（黄色平行线标签）。

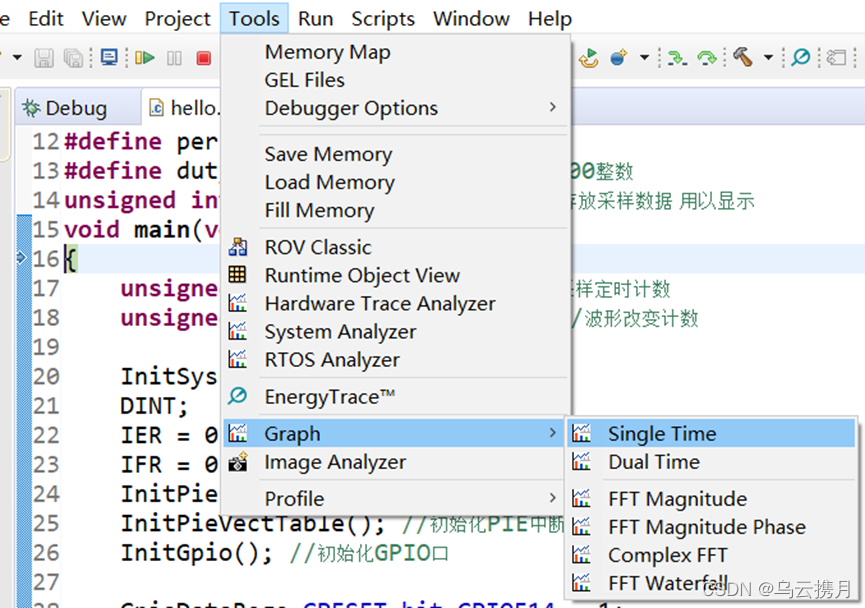

      Tool设置过程（选择Tools—graph—-single time）

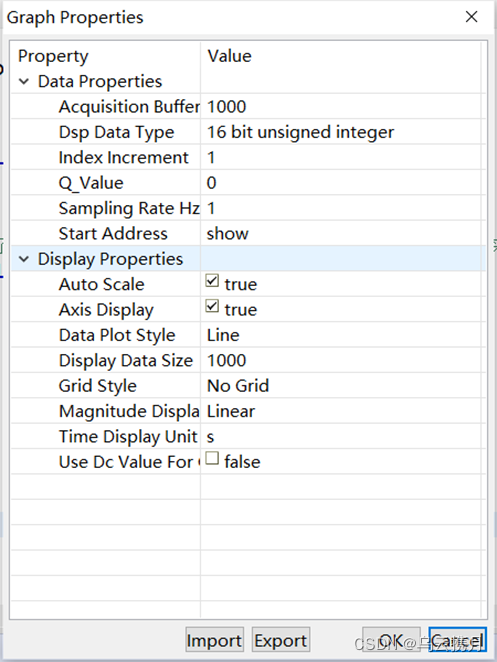

    • 进入后进行如下设置（包含了数据属性和显示属性设置，注意数据属性里设置对数据的缓冲区的起始地址，具体可对照程序进行了解）：

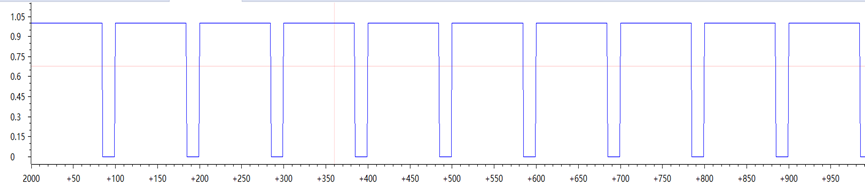

    • 点击运行后–>点击暂停后输出结果如下：


总结

本片文章在搜索了先关博文参考资料后，进行实例验证与测试，给出了自己的实际解决过程，算是半个原创，欢迎相关伙伴讨论交流。以下是参考的博文：
博文1：CCS软件仿真 手把手教你 CCS 软件仿真 TMS320F2812
博文2：CCS 5.5以上版本（以7.4版本为例）添加软件仿真功能，并打印Hello World进行验证。
