按键是蓝桥杯比赛中的常驻嘉宾了，他和LED以及LCD被称为蓝桥杯嵌入式赛道的御三家，开了个玩笑。玩笑归玩笑，这一部分的考点也是比较多的，难点也是较多，所以理解起来也是会有一些困难相较于前两篇的LCD和LED。

一、按键的STM32CubeMX工程文件的配置：

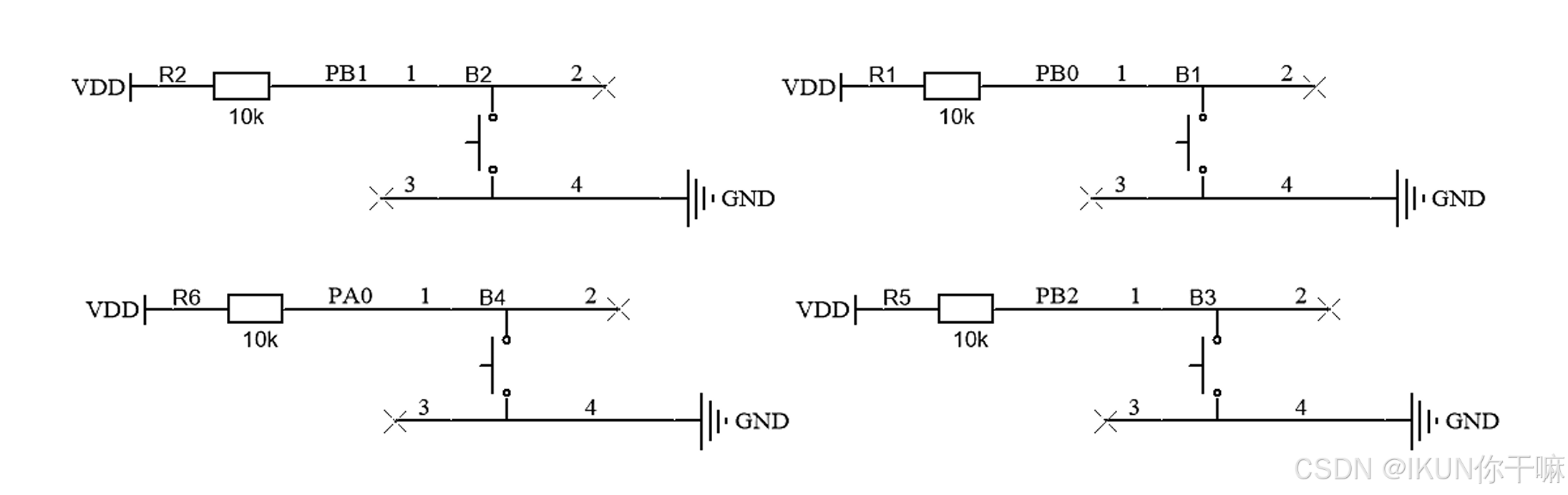

要配置STM32CubeMX的工程文件，那么我们就要先了解按键的硬件电路图

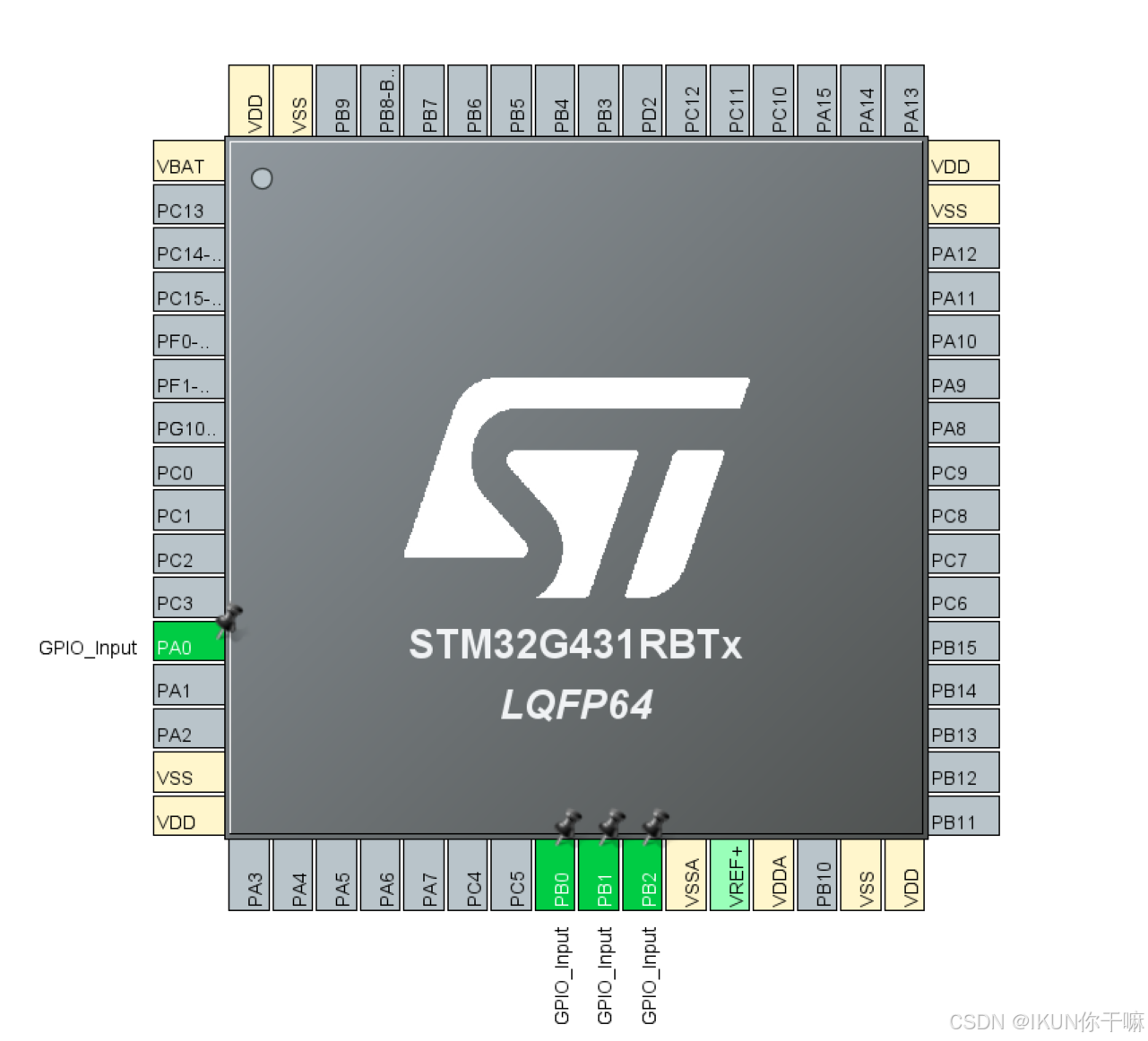

在图中，我们可以清楚的看到比赛中涉及的按键引脚是PA0、PB0~PB2，所以我们的工程文件配置就围绕着几个引脚进行，下面就展示一下具体的配置(指的是引脚配置，时钟树和其他的过于公式就不展示了)

这个地方解释一下，因为他这个地方和LED的选择项比较像，关于GPIO_Output和GPIO_Input的区别，前者是用于输出的，因为LED要进行这种外放的显示，所以要用到都这个；后者是用于输入，因为按键是要将信号传给单片机，让其接收到指令。这就是两者的区别，当然也能从两者的英文名显示出来。

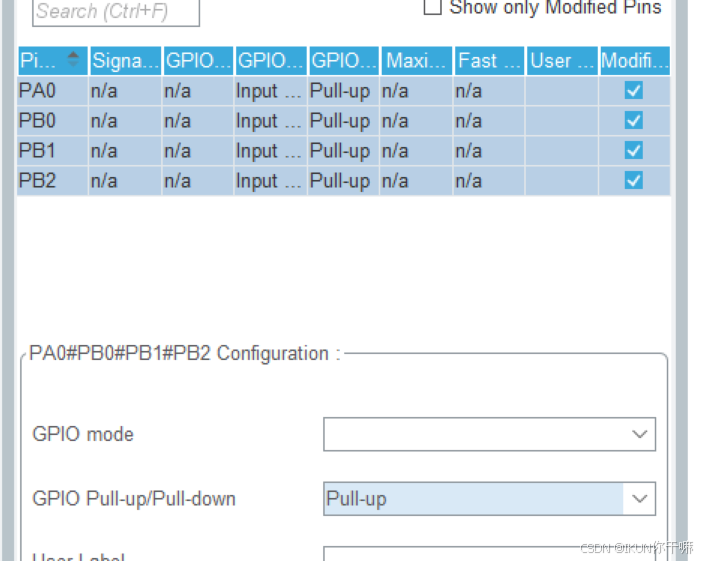

这个地方，我们解释一下为何要配置这个Pull-up这个选项，意思是上拉输出。在这个地方我们要结合硬件电路图进行分析了，在硬件电路图中，我们能清楚的看见当按键没有按下的时候，他是处于强上拉的一个状态，当按键按下时，处于低电平，当我们通电时，按键并没有按下，所以要处于上拉状态，这就是原因。当然，这个地方不给他设置这个上拉也是可以的，因为她本身就保持这个特性，但这么写要明白他的这么写的原理，也是一种保障。

二、按键普通功能的实现：

我们蓝桥杯嵌入式的比赛开发板无非就是五个按键，其中还有一个是复位的，这个按键就不用我们管了，所以总体的难度还是偏小的。在这里我会分为三种方法来进行按键普通功能的实现：

1、第一种方法：

之所以把他作为第一种方法，是因为我觉他是这里面最简单的，所以把它放在第一位，话不多说，直接进入正题

void Key_Scan(void)
{
	//读取按键的引脚状态
	uint8_t B1_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
	uint8_t B2_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
	uint8_t B3_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
	uint8_t B4_KeyNum = HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);

	//按键引脚之后的状态
	uint8_t B1_last_KeyNum;
	uint8_t B2_last_KeyNum;
	uint8_t B3_last_KeyNum;
	uint8_t B4_last_KeyNum;

	//按键1
	if(B1_KeyNum == 0 && B1_last_KeyNum == 1)
	{
		//这个地方就据题目的要求来写要实现的功能
	}
	//按键2
	if(B2_KeyNum == 0 && B2_last_KeyNum == 1)
	{
		//这个地方就据题目的要求来写要实现的功能
	}
	//按键3
	if(B3_KeyNum == 0 && B3_last_KeyNum == 1)
	{
		//这个地方就据题目的要求来写要实现的功能
	}
	//按键4
	if(B4_KeyNum == 0 && B4_last_KeyNum == 1)
	{
		//这个地方就据题目的要求来写要实现的功能
	}

	//按键按完后接着读取的状态赋值给这些变量
	B1_last_KeyNum = B1_KeyNum;
	B2_last_KeyNum = B2_KeyNum;
	B3_last_KeyNum = B3_KeyNum;
	B4_last_KeyNum = B4_KeyNum;
}

这种方法比较简单，但是写起来他的内容过多了，有时候配上一些功能的时候容易能混，所以我不是经常用这种方法。还有一点就是他这里的这个判断条件，可能对于新手来说有点不太友好，我怕我注释不太清楚，我就在这里继续说明一下，因为我们在前面提到了这个配置的工程文件的原理，关于这个上拉和低电平，所以在这个判断条件这里，我们就应用的这一点，当按键按下，他是处于低电平状态，所以这里B1_KeyNum == 0就是说明他是否为低电平状态，而B1_last_KeyNum == 1则是当按键松开后，B1_KeyNum会处于高电平，将这个值赋值给last，判断他是否符合。这就是对于这个判断部分的解释。

还有这个HAL_GPIO_ReadPin()这个函数，我们进行下列说明


/**
  * @brief  Read the specified input port pin.
  * @param  GPIOx where x can be (A..G) to select the GPIO peripheral for STM32G4xx family
  * @param  GPIO_Pin specifies the port bit to read.
  *         This parameter can be any combination of GPIO_PIN_x where x can be (0..15).
  * @retval The input port pin value.
  */
GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

2、第二种方法：

这种方法我认为是比较实用的，像他的调用起来，按键判断起来都是比较好用的，我是经常用这种方法的

uint8_t Key_Scan(void)
{
	uint8_t B1_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
	uint8_t B2_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
	uint8_t B3_KeyNum = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
	uint8_t B4_KeyNum = HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);

	//按键1
	if(B1_KeyNum == 0)
	{
		HAL_Delay(10); //进行一个延时消抖
		if(B1_KeyNum == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0) == 0); //等待按键抬起
			return 1;  //返回1
		}
	}
	//按键2
	else if(B2_KeyNum == 0)
	{
		HAL_Delay(10);
		if(B2_KeyNum == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1) == 0);
			return 2;
		}
	}
	//按键3
	else if(B3_KeyNum == 0)
	{
		HAL_Delay(10);
		if(B3_KeyNum == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2) == 0);
			return 3;
		}
	}
	//按键4
	else if(B4_KeyNum == 0)
	{
		HAL_Delay(10);
		if(B4_KeyNum == 0)
		{
			while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == 0);
			return 4;
		}
	}
	return 0;//没有按键按下返回0
}

这个地方可能会有一个疑问，就是为什么while和if内部的内容性质一样，但是表现得不一样呢，这一点我们进行解释一下。这个地方，首先我们要清楚一点，while函数在这个地方起到一个什么作用，他起到的是一个判断按键是否抬起的作用，了解了这一点，我们就能很好的理解这个问题了，判断按键是否抬起是需要进行实时扫描的，但是if中只是判断他是否按的这个按键，这就是两者直接这么写的区别。

3、第三种方法：

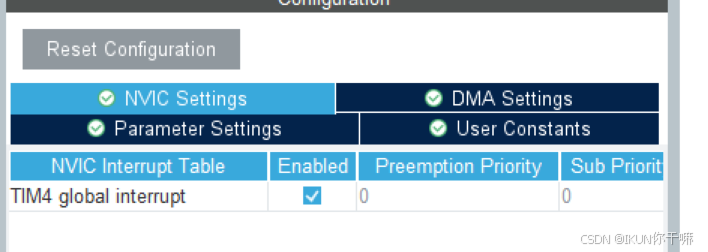

我们前面了解的第二种方法，虽然我认为比较好，但是也有缺点，那就是他是一直去扫描这四个引脚端口的，这一点是比较占用单片机的工作效率的，用于实战项目中是比较浪费资源的，所以我们接下来介绍第三种方法，利用定时器进行定时按键扫描。那么，接下来我们配置一下定时器。

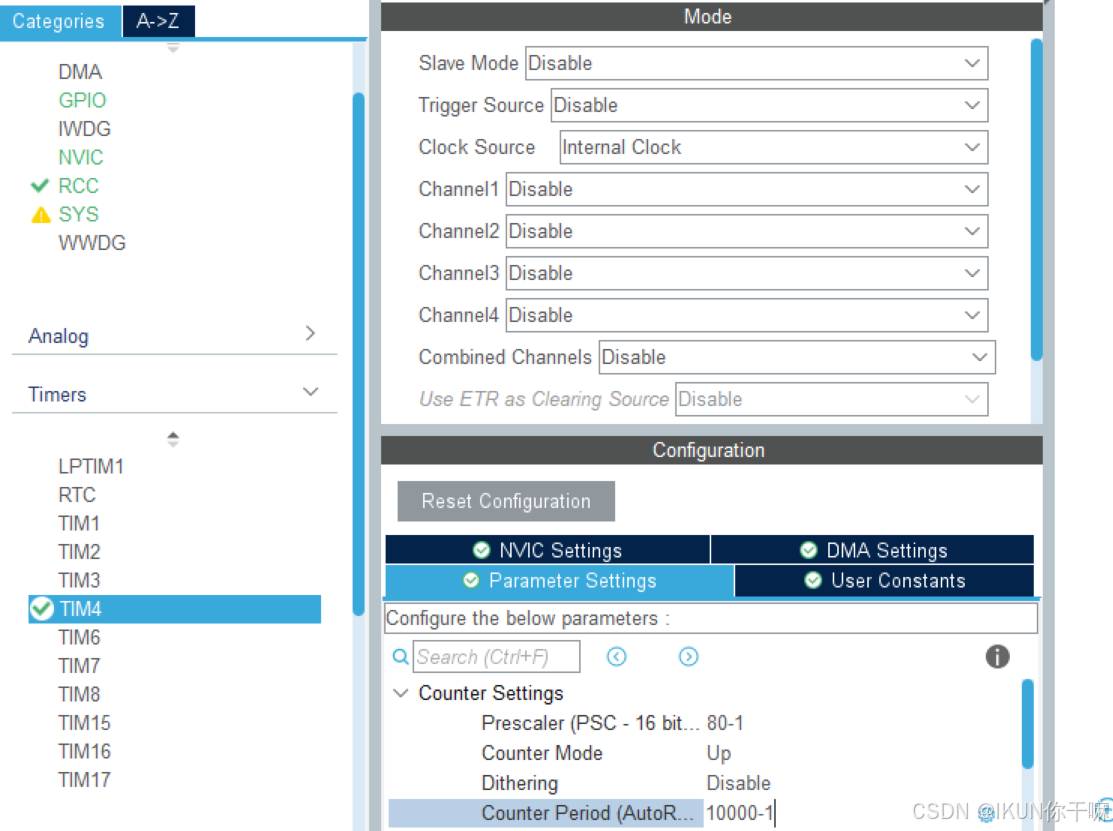

在这个地方，我们配置了一个周期为0.01s，其PSC为79HZ，（AAR+1）为10000的定时器。在这里，我们要明白为何要这样配置

这个地方，我们就是根据这个公式进行配置的，我们配置完成后，老样子，在main和while之间调用下列函数

    HAL_TIM_Base_Start_IT(&htim4);//初始化定时器中断

当我们把这个初始化函数调用好后，那我们的第三种的代码就要写了

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM4)
	{
		//按键1
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0) == GPIO_PIN_RESET)
		{
			//这个地方就据题目的要求来写要实现的功能
		}
		//按键2
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1) == GPIO_PIN_RESET)
		{
			//这个地方就据题目的要求来写要实现的功能
		}
		//按键3
		if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2) == GPIO_PIN_RESET)
		{
			//这个地方就据题目的要求来写要实现的功能
		}
		//按键4
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == GPIO_PIN_RESET)
		{
			//这个地方就据题目的要求来写要实现的功能
		}
	}
}

以上便是实现按键普通功能的三种方法，下面将介绍蓝桥杯嵌入式按键中最难的一部分，实现按键的长按和短按的功能。

三、按键的长按和短按功能的实现：

这一部分算是蓝桥杯嵌入式比赛里关于按键部分最难的一部分了，其实长按和短按无非就是时间的长短问题了，我们不妨利用定时器来确定一个周期，来定时的扫描检测一下按键，并规定一下长按和短按的时间，这样就会很好的实现两者的判断。这里要注意的是，有时在比赛中，他可能会涉及到双击和这两者的判断，所以我们也将双击加入其中。

因为上面部分我们介绍了定时器定时扫描按键的方法，就以上面为基础，继续让周期为0.01s。由于这个功能较于复杂，涉及的变量较多，我们就使用结构体变量的方式(不明白结构体变量的可以自行搜索)，我就先列举下来

struct keys
{
	bool signed_flag;  //短按
	bool long_flag;    //长按
	bool double_flag;  //双击
	bool key_status;   //端口的电平状态
	uint8_t click_status;//按键按下是否稳定(消抖)
	int click_time;    //按键按下时长
	uint8_t double_satus;//判断双击与否
	int double_time;    //按键之间间隔
}Key[4];

在上面的结构体变量中，对于bool数据类型，我们需要调用stdbool.h才能使用布尔数据类型，这一点是要知道的，不然会报错。

在声明完变量后，我们就要正式的进行此功能的实现了，代码过于长，我尽量进行解读，要是不理解的话，那就最好背过。

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
	if(htim->Instance == TIM4)
	{
        //赋值按键状态，进行后续判断
		Key[0].key_status = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
		Key[1].key_status = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
		Key[2].key_status = HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
		Key[3].key_status = HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
        //因为是四个按键，要进行四次循环
		for(uint8_t i = 0;i < 4;i++)
		{
            //此处是判断按键是否稳定，即题目的要求是否消抖
			switch(Key[i].click_status)
			{
				case 0://状态0：第一次按下
					if(Key[i].key_status == GPIO_PIN_RESET)
					{
						Key[i].click_status = 1;//跳转状态1
					}
					break;
				case 1://状态1：电平已稳定
					if(Key[i].key_status == GPIO_PIN_RESET)
					{
						Key[i].click_status = 2;
						Key[i].click_time = 0; //计时器清零，准备调用
					}
					else
					{
						Key[i].click_status = 0;
					}
					break;
				case 2:
					//若B1按下，则计时器一直增加
					if(Key[i].key_status == GPIO_PIN_RESET)
					{
						Key[i].click_time ++;
					}
					//当端口电平状态为高电平时，且计数超过了某个值（根据题目而定）
					if(Key[i].key_status == GPIO_PIN_SET && Key[i].click_time >= 70)
					{
						Key[i].long_flag = 1;
						Key[i].click_status = 0;//重置状态
					}
					//剩下情况就要区分短按和双击的区别
					else if(Key[i].key_status == GPIO_PIN_SET && Key[i].click_time < 70)
					{
						switch(Key[i].double_satus)
						{
							case 0://状态0：第一次松开按键
								Key[i].double_satus = 1;
								Key[i].double_time = 0;
								break;
							case 1://状态1：第二次松开按键
								Key[i].double_flag = 1;
								Key[i].double_satus = 0;
								break;
						}
						Key[i].click_status = 0;
					}
					break;
			}
			if(Key[i].double_satus == 1)//状态1：第一次松开后未按下按键
			{
				Key[i].double_time ++;//若一直未按下第二次，则计数器一直计数
				if(Key[i].double_time >= 35)
				{
					Key[i].signed_flag = 1; //为短按
					Key[i].double_satus = 0;
				}
			}
		}
	}
}

以上便是此功能的实现，关于为何这么写，我已经尽量的在代码中添加注释了。之后我们来说明一下该如何使用它，例如，我们要求短按下B1按键之后使LD1点亮，如下

    if(Key[0].signed_flag == 1)
    {
        LED_On(1);
        Key[0].signed_flag = 0;//记住用完后一定要清零
    }

在这里，一定要用完后记住清零，这要有助于下次的使用，避免按键因此产生一些按下之后没有反应的事情发生。

四、结语：

以上便是对于蓝桥杯嵌入式比赛中，按键模块的介绍及讲解，其中我觉得按键的长短按是最重要的部分，如果你对于用定时器来实现按键扫描比较了解的话，这部分我相信是没有那么难以理解的。这一部分就结束了。
