什么是LM386芯片？LM386的引脚图和工作原理

LM386是音频放大芯片，采用8引脚直插式封装。

放大器的电压增益可以调整到20，在1和8引脚添加电容等外部元件可以提升到500。

首先看引脚图和功能

• Pin1 (Gain)：增益引脚，用于通过将该 IC 连接到外部元件电容来调整放大器增益。
• Pin 2 (Input -)： 反相输入端，用于提供音频信号。
• Pin 3 (Input +)： 同相输入端，用于提供音频信号。
• Pin 4 (GND) ：接地引脚，连接到系统的接地端
• Pin 5 (Vout)： 用于提供放大输出音频的输出引脚
• Pin 6 (Vs)： 接电源，接受正直流电压。
• Pin 7 (Bypass)： 用于连接去耦电容的旁路引脚。
• Pin 8 (Gain)：增益设置引脚，用于控制放大器的增益。

其中4引脚接地，6引脚接电源，5引脚是放大输出，放大信号从该端输出。

2和3引脚是音频输入端，2引脚是反相输入，3引脚是正相输入。

1和8引脚是放大增益的控制端，通常可以放置一个电阻和电容或只有电容来控制端子的增益。

7引脚是(BYPASS)旁路端子，通常保持开路或接地。

然后就是LM386芯片的性能了

• 低噪声和低失真电路
• 小尺寸（8针浸入式封装）
• 6V 电源下的静态功率仅为 24mW
• 待机电流消耗仅为 4mA
• 在4V 至 18V的宽电源电压下运行
• 最小至最大电压增益为 20 至 200
• 也采用 VSSOP和SOIC封装制造。
• 提供足够的功率 — VS = 9V、RL = 8Ω、THD = 10% 时，输出的公共功率约为 700mW。
• 消耗低电源电流——在没有输入信号的情况下为 4mA 至 8mA。
• 通过在引脚 1(+) 和引脚 8(-) 之间连接一个 10uF 电容，电压增益可以增加到 200 或 46dB。
• 20 和 200 之间的增益可以通过将电阻与电容串联来轻松控制。
• 典型低谐波失真：0.2%
• 频率响应是从 40Hz 到 100kHz 的速率。
• 频宽：共300kHz

LM386的实例电路

增益为20的放大电路

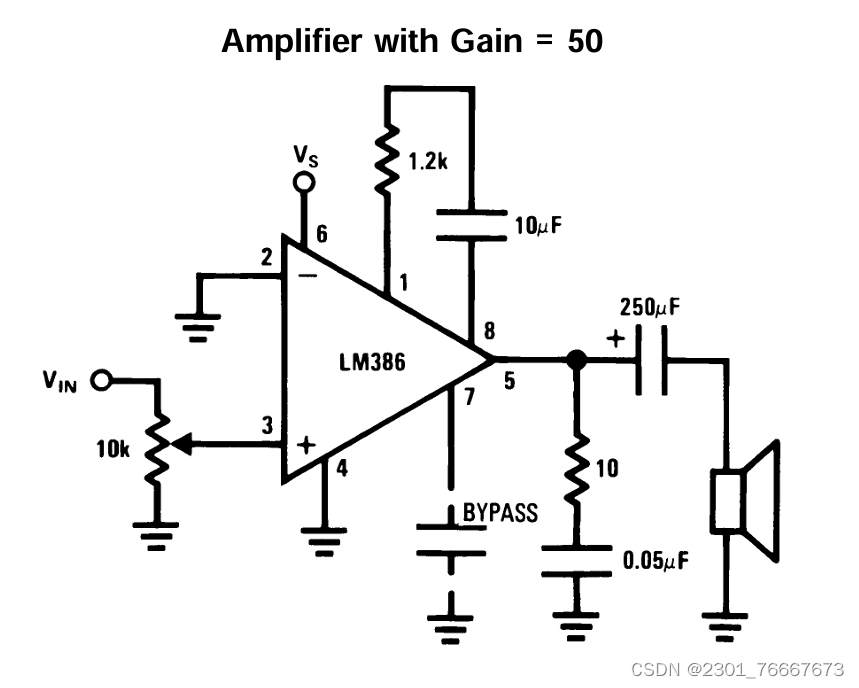

增益为50的放大电路

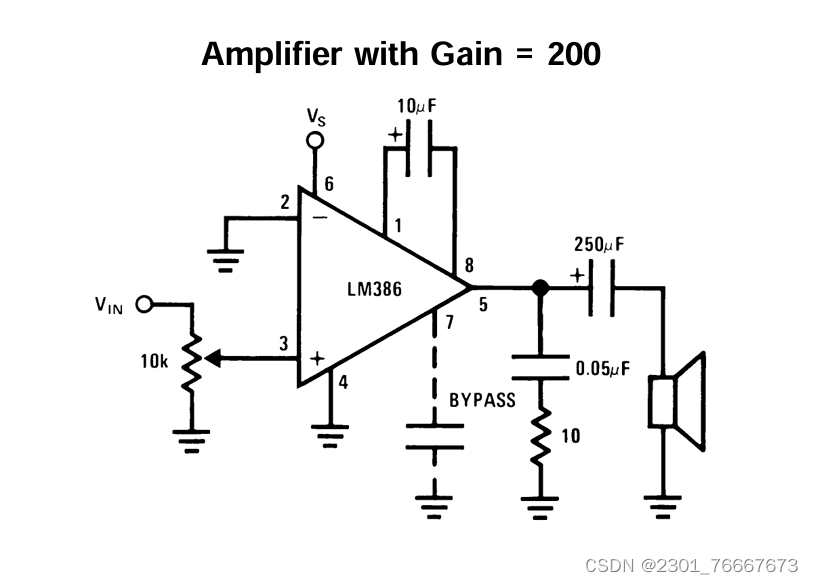

增益为200的放大电路
