运算放大器

学习目标：运算放大器

同向放大电路

反向放大电路

加法放大电路

减法放大电路

---

学习内容：

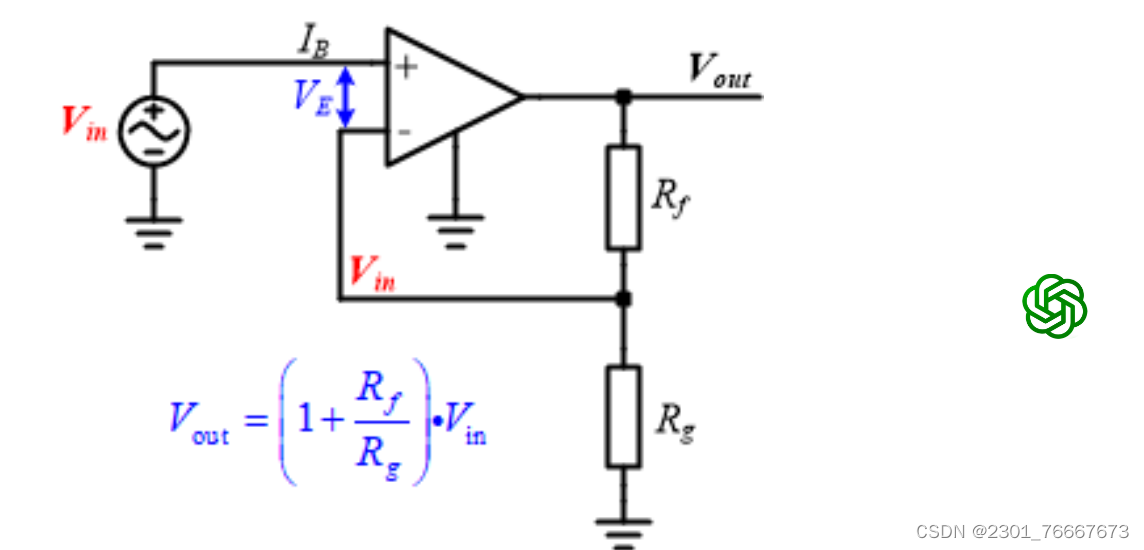

同向放大电路

 求放大系数

虚短：表示理想运放的同向输入端电压和反向输入端电压相等，如同短路一样（但未真正的短路，只是虚假的短路）

虚断：表示理想运放的俩输入端输入电流都为0（如同断路一样，但不是真正的断路）

根据虚短，续断，已知Vn=Vp    Ip=In=0

Vin=Vp=Vn=Rg/Rg+Rf  *  Vo

Av=Vo/Vi=Rg+Rf/Rg=1+Rf/Rg

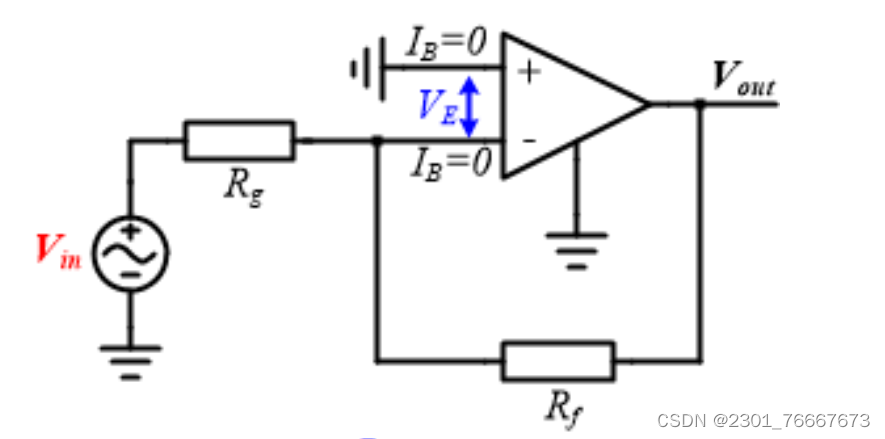

反向放大电路

根据虚短，虚断  已知 ：Vn=Vp    Ip=In=0

（Vin-Vn）/ Rg=（Vn-Vo）/ Rf

Av = Vo/Vi = -Rf/Rg

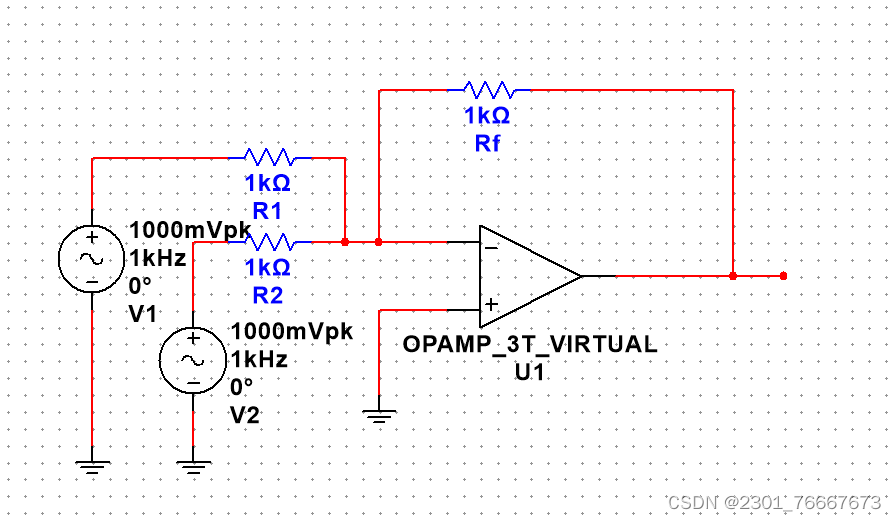

加法放大电路

根据虚短，虚断和KCL定律得出

Vp=Vn=0

(V1-Vn)/R1+(Vn-Vo)/R2=(Vn-Vo)/Rf

-Vo=Rf/R1 * V1+Rf/R2 * V2

若R1=R2=Rf

则-Vo=V1+V2

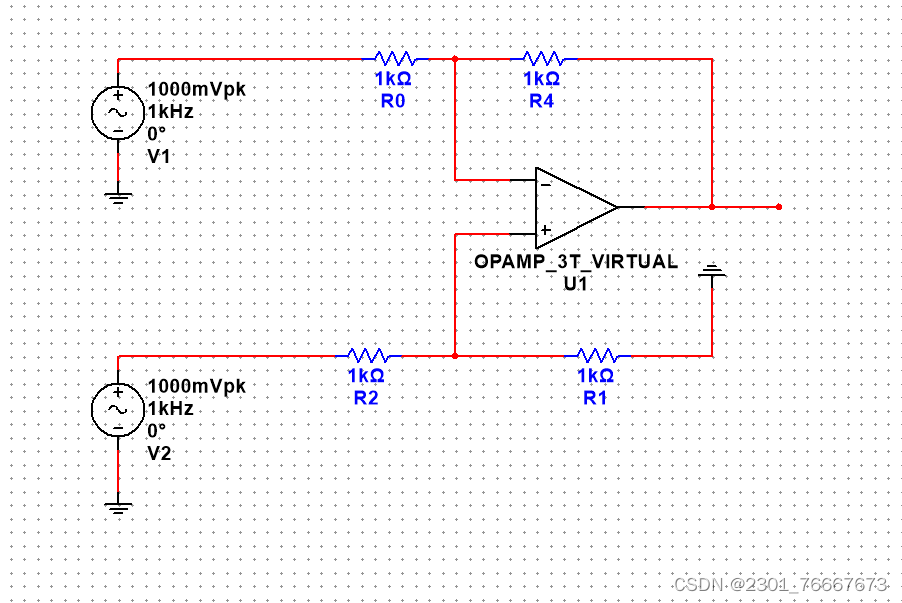

减法放大电路

根据虚短，虚断可知

Vp=Vn  Ip=In=0

当V1=0时

（V2-Vp）/ R2 =（ Vp-0）/ R1

当V2=0时

（V1-Vn）/ R0 =（ Vn-V0）/ R4

Vo=（（R0+R4）/ V1）*（R1/(R1+R2)）* V2-R4/R0 V1

若R1=R2=R3=R0

则Vo=V2-V1
