康耐视visionPro--基础教学（CogPMAlignTool1）

CogPMAlignTool1---模板匹配

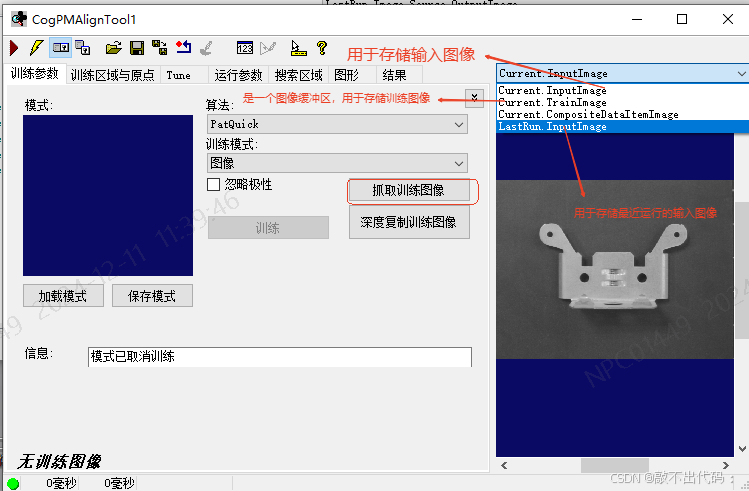

CogPMAlignTool是一个模型定位工具，与其他一些模型定位算法一样，首先训练一个模型，然后再运行时图像上查询一个或多个已训练的模型，但是CogPMAlignTool不是基于像素栅格，基于像素栅格的算法在一些旋转和尺寸变化的情况时达不到有效的精度。它是基于特征的，在模型匹配中更加快速和准确。

CogPMAlignTool有三种算法可选，PatQuick、PatMax、PatFlex，其特点分别如下：

1）PatQuick:此算法速度最快，对于3维或者低质量元件效果更佳，能承受更多的图像差异；

2）PatMax：精确度最高，在二维元件上表现佳，最适合于细微细节，能够在复杂背景、部分遮挡和视角变化等情况下进行鲁棒的模板匹配，具有高精度和强适应性

3）PatFlex:为高灵敏度的图案设计，在弯曲不平的表面表现跟佳，灵活但不够精确。

模型区域：模型区域就是利用来作为模型特征的区域；

模型原点：模型原点就是用来在模型中得到的点，一般选择中心原点；

极性：极性表示特征边界点是从黑到白还是从白到黑，忽略极性可以增加模型的多样性；

弹性：弹性是一个运行时参数，代表能承受非线性变化的程度；

缩放：指在模板匹配过程中，对模板图像或待匹配图像进行尺寸调整的操作。通过缩放，可以在一定范围内改变图像的大小，以适应不同的匹配需求和实际情况。

粒度：粒度代表探测模型精细特征的程度。
