板块一

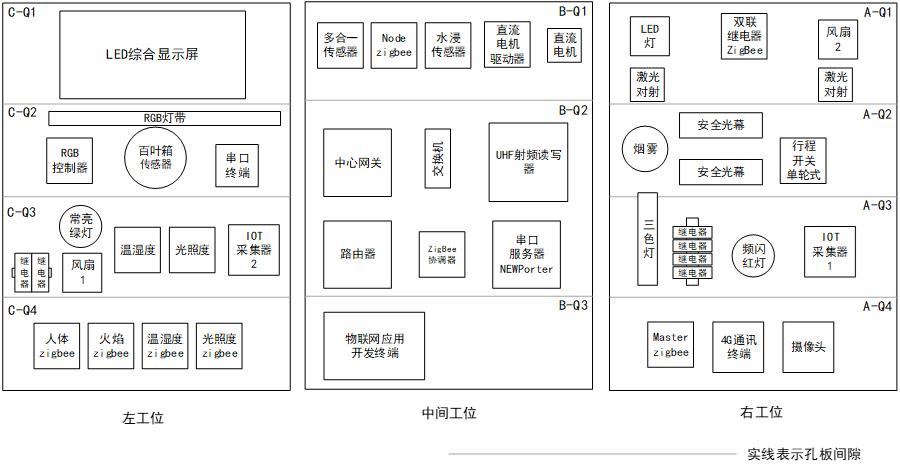

根据图示安装设备

1.根据图片，用胶布贴出分区界限。

2.安装线槽

3.优先安装路由和交换机(尽量将网线口朝向最近的线槽位置,网线口与线槽适当隔离部分距离，在交换机接口足够的情况下，网线可以隔一个插口安装)

4.安装中心网关，串口服务器，当使用卡扣安装时，为了防止设备掉落，需用手拖住更为妥当。

5.安装UHF射频读写器的时候，需两人一前一后进行合作，一人托举，另一人对螺丝进行安装（若用螺丝安装，切记需要加上垫片，再用螺母封顶旋紧。）

6.安装LED显示屏以及一些大型设备的时候，尽量一人托举一人上螺丝螺母

3.布线

1.当设备是有适配器的时候，安装一个设备，就要安装好它的电源。（切记所有的线材，必须走线槽，保持美观整洁）

2.电源线有红黑两种，红正黑负

3.串口服务器，安装时，由于它没有电源适配器，我们需要自行将红黑线，根据接口电位正负极的要求，机型安装在接头。（可以提前接好串口服务器的电源接头，便于后续直接安装。）

4.再接传感器的时候，其中线序可能不同时包括，红线或者黑线，我们还是可以根据红正黑负，选择电源线（若有特殊情况请留意设备说明，或者询问工作人员。）

5.4017（模拟量）和4150（数字量），都有高电平VCC（设备电源），低电平GND，分别是4017和4150的设备电源输入跟输出，本实验室所使用的，都是电压为24伏特（V）的设备。

{4017（模拟量信号采集器）：电压24V,接口类型data（+：输出信号正端口；-：输出信号负端口），vin（+：传感器数据输入正端；-：传感器数据输入负端）,vcc（高电平，电源正极），gnd（接地，电源负极）

通常连接类型：温湿度传感器，风速传感器......(信号输入值为整数，或者小数，图像数据传感一般为曲线线图的传感器)data正负均连接到物联网中心网关上。}

{ 4150（数字量信号采集器）：电压为24V，接角类型data（+：输出信号正端口；-：输出信号负端口）；Vs（高电平，电源正极），gnd（接地，电源负极）；DI（0~6：均为模拟量信号入端）DO（0~7：均为信号输出端）D.GND（数据段负极，数据接地端：连接到设备负极，与(B)GND相连。通常连接类型：烟雾报警器，红外对射，人体传感器，红外传感器，继电器，（一般为数据输入值只有0和1或者说，只有真和假的时候，一般与串口服务器通过s485转s232协议的转接头连接到串口服务器上）}

6.继电器的3和4脚，一般都是安装执行器的电源正负。继电器电压为24V。7和8脚一般是信号输入和高电平端。5和6端是接继电器电源负极和正极。

1和2一般不接。

7.警报灯红正白负，接在继电器上，需要电压是24V

8.UHF高频识别器，有电源适配器，需要5V电压，可以通过s485和s232USB转接头连接到物联网中心网关或者工作站上。

9.烟雾报警器，1,3相连，连接到电源负极，接地；4连接到电源正极，高电平（需要24V电压）2连接到4150上面的DI口。

10.微动开关，接近开关，行程开关，都是连接到4150的DI脚

11.温湿度传感器（红正黑负，蓝温绿湿）

12.CO2传感器(红正黑负，蓝信号线)

13.噪音变送器（红正黑和绿负，蓝色信号输出）

14.光照传感器（黄色信号线，红正黑蓝负）

15.风速传感器（红正黑负蓝信号）

。。。。。。

4.网络配置

1.当我们网络连接好后，在左面建立一个文件夹用作后续文件提交方便查看，同时相应题目要求。
（网线和电源适配器电源线，等较长的线路，都需要封装在线槽内保持规整），需要将物联网网关，路由器，串口服务器进行重置具体操作：（1）。找到路由器电源键附近的黑色孔（rest孔）用回形针长按内部4到5秒左右，直至指示灯闪烁停止；

（2），找到物联网网关标有RST或者REST字样的小孔附近，切记不要按到MASKROM标识的小孔，用回形针，戳进带有REST或者RST字样的小孔按压重置开关，持续10s（默数）在断电4~5s左右后即可。

（3），找到串口服务器标有RST或者REST字样的小孔附近，用回形针戳进小孔进行按压，10s左右再取出即可

（4）.重置摄像头（以TP-LINK全彩摄像头为例；）：将摄像头往上翻，摄像头镜头下方位置有个小凸起，即是相机重置按钮。按住不松手，十=十秒即可。

2.优先打开电脑浏览器，根据比赛题目给出的规定，输入TP-LINK路由器默认管理地址192.168.1.1 ：打开LAN口，先对LAN口进行配置，（查看一下DHCP设置，以防网络出现故障，切记同一网段才能通讯，无论主机还是设备，网络地址不能重复，否则后期访问设备无法进入设备配置界面）为方便后续修改物联网网关和串口服务器进行修改。同时打开物联网网关默认地址192.168.1.10进行网关配置（最好在启动两分钟后打开最为流畅）调整好物联网网关地址。

3.打开TP-LINK安防运维配置工具.exe软件，去查看摄像头的初始网络地址：首先点开软件，点击发现设备，等待几秒刷新设备，等到我们的设备出现在列表里面，我们点击选项后方的远程配置，进入浏览器进行设置。修改完后我们是可以查看到摄像头所拍摄的内容的。

4.把路由器地址，改为192.168.14.1网段后在访问串口服务器默认地址192.168.14.200:8400（切记必须加上：8400，此处为端口号，若不加端口号，无法访问到目标界面，最后在对串口服务器配置），对网络地址进修修改，保存并提交。然后我们把LAN口地址改为题目要求的网络地址。按题目要求进行截图改名保存。

5.打开WAN口，按题目要求对外网进行配置，截图更名保存。

6.转换到WIFI界面，按题目是否要求关闭WIFI。然后按题目要求进行截图保存。

7.随后打开24_Advanced_IP_Scanner.EXE ，对我们所在网段内的设备进行扫描，并将结果进行截图保存。

8.LED安装好，灯正常工作以后，我们首先点开设备管理界面，查看一下我们的端口设置，查看一下我们的端口是否有误或者有没有出现，如果没有出现或者无法读起端口，我们需要打开小条屏发布程序V3.58.exe 然后进入程序，找到硬件设置输入密码（默认为88888），根据我们接设备的时候所介入的方式，我们来找我们对应的端口（如果我们正常接入后还是没有查找到我们的接口，那么我们可以尝试把他连接上串口服务器，然后打开串口服务器，或者网关上，我们修改一下，最后打开名为USR-VCOM，这程序中，区根据串口服务器上面的配置信息，对这个端口的一个添加。），选中，根据我们的接入方式，以及查看我们设备的波特率，进行更改然后勾选使能反向，其他设置不去动他，然后发送配置在退出。我们点击文本，然后在文本内输入题目要求的讯息，点击数据，机会发送信息给LED显示屏进行发布，然后，用监控摄像头的抓拍功能进行截图，根据题目要求更改保存。

9.安装好UHF高频率射频识别设备后，然后连接上电脑，打开软件：UHF射频读写器调试工具.exe 进入串口服务器，对UHF高频读写设备进行查看，假设我们接入的是名为COM1的接口，那么我们打开他的接口对他进行配置，修改它的波特率，从原来的115200修改到9600，其余不改变；然后点击轮询操作，选择电磁或者多次轮询，然后根据我们EPC框中所显示的数据信息，对它进行一个查找，然后如果有然后就截图；如果没有在继续进行轮询直至找到EPC框中的数据。同样，保存截图以后，我们需要点开电脑自带的画图设备，按照题目要求，把我们轮询操作结果中与EPC框内相同的信息，进行框选然后保存。

5.网线制作

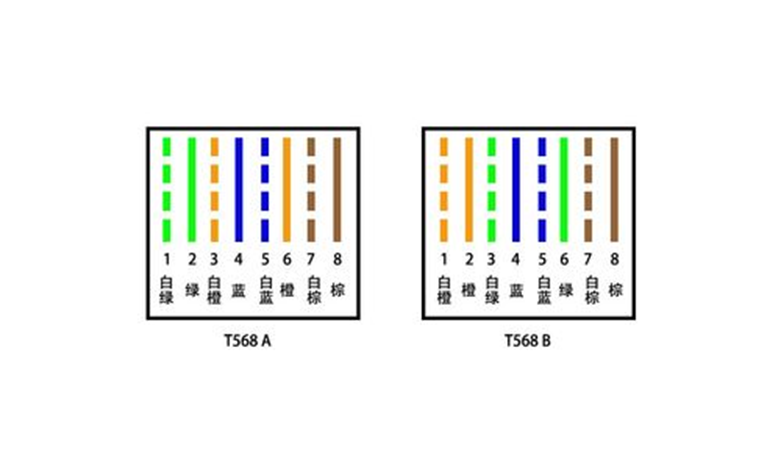

568A的线序标准是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

568B的线序标准是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
