快速绘制数据库E-R图：教你一键绘制! ! ! !

引言

在日常开发或设计数据库时，E-R 图（实体-关系图）是必不可少的工具。然而，当面对十几个表的复杂数据库结构时，手工绘制E-R图不仅费时费力，还容易出错。今天，在时间紧迫的情况下，我意外发现了一个神器——Mermaid Live Editor，它可以通过代码的方式快速生成数据库E-R图，大幅提高效率。

在这篇博客中，我将分享如何利用 Mermaid 语法来生成E-R图，并在 Mermaid Live Editor 中可视化数据库结构。

---

为什么选择 Mermaid？

Mermaid 是一个基于文本的绘图工具，可以通过简单的语法创建各种图表，如流程图、甘特图、时序图等。其优点包括：

• 轻量级：无需安装复杂的软件，在线编辑器即可使用。
• 可读性高：使用类似 Markdown 的语法，容易编写和修改。
• 易于维护：数据库结构变更时，仅需修改代码，无需重新绘制。
• 自动布局：减少手动调整布局的麻烦，快速生成清晰的E-R图。

---

如何使用 Mermaid 生成数据库 E-R 图？

第一步：准备数据库表结构

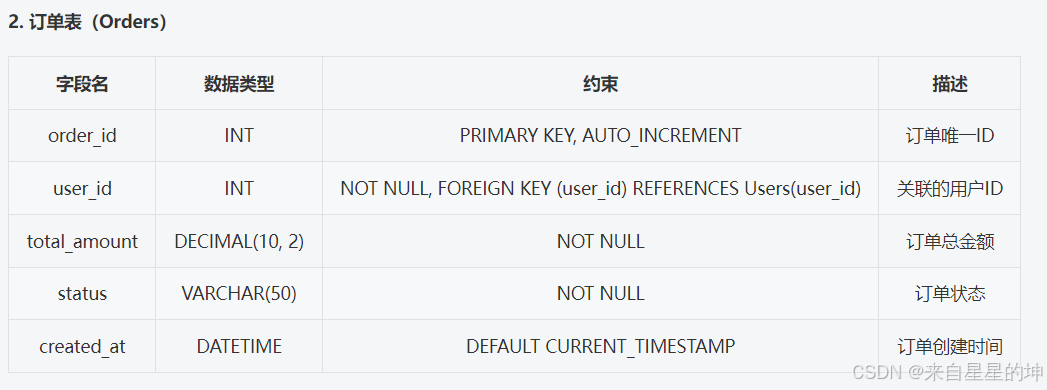

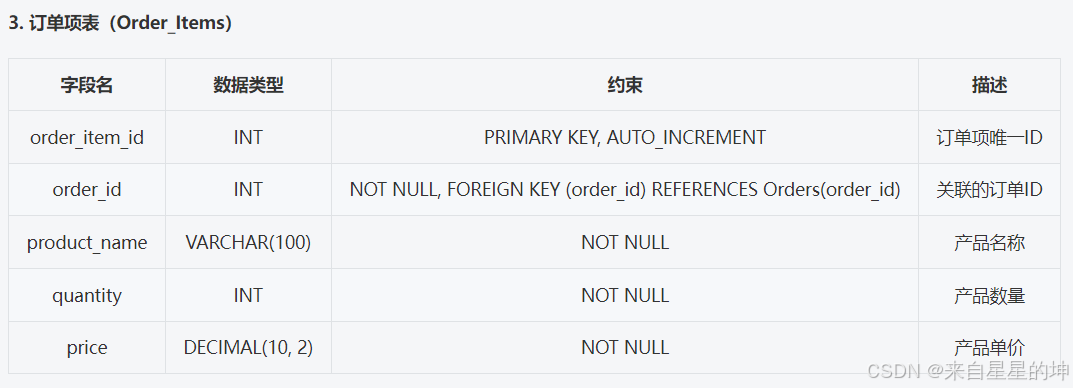

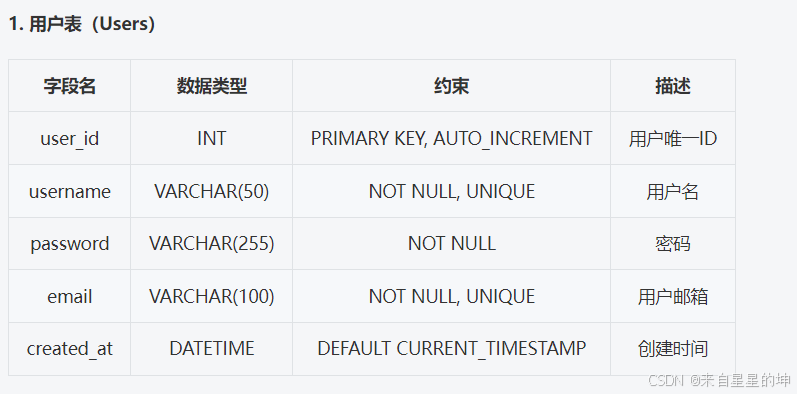

假设我们有一个电商系统的数据库，其中包含如下表：

关联关系：

1. Users 和 Orders 表通过 user_id 字段建立一对多关系，一个用户可以有多个订单。
2. Orders 和 Order_Items 表通过 order_id 字段建立一对多关系，一个订单可以包含多个订单项。

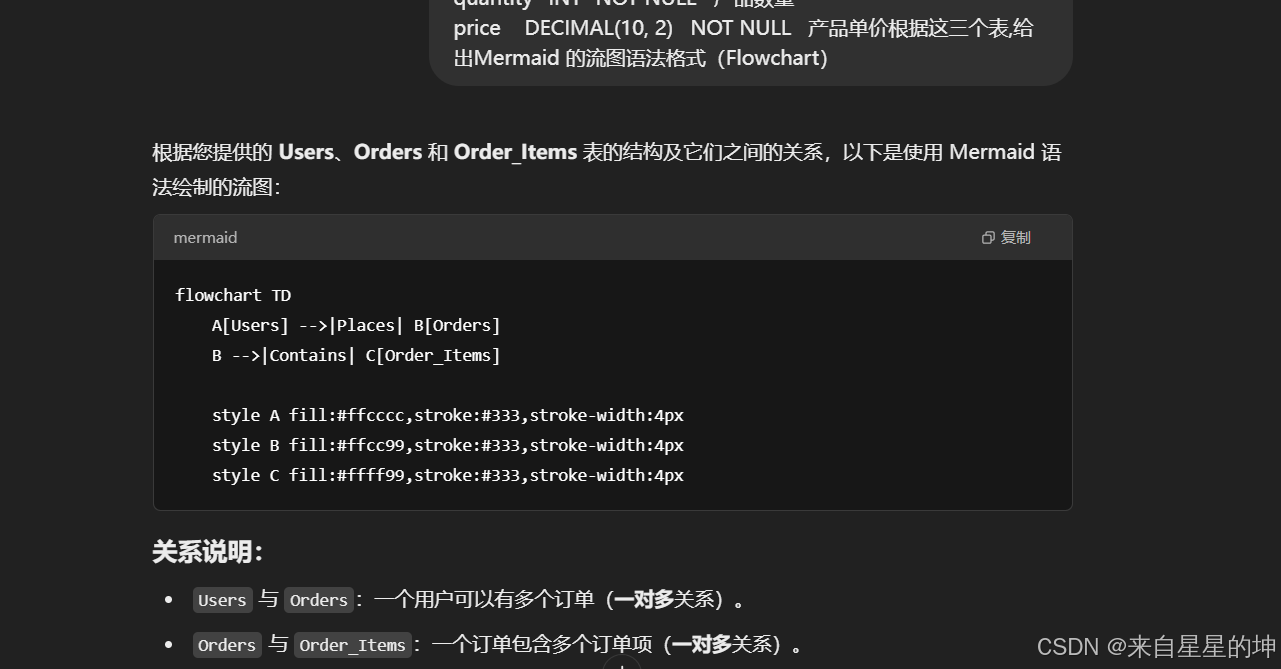

第二步：编写 Mermaid 代码

Mermaid 的 Flowchart 语法可以描述实体之间的关系。可以使用AI辅助生成，提示词是: "给出Mermaid 的流图语法格式（Flowchart）"

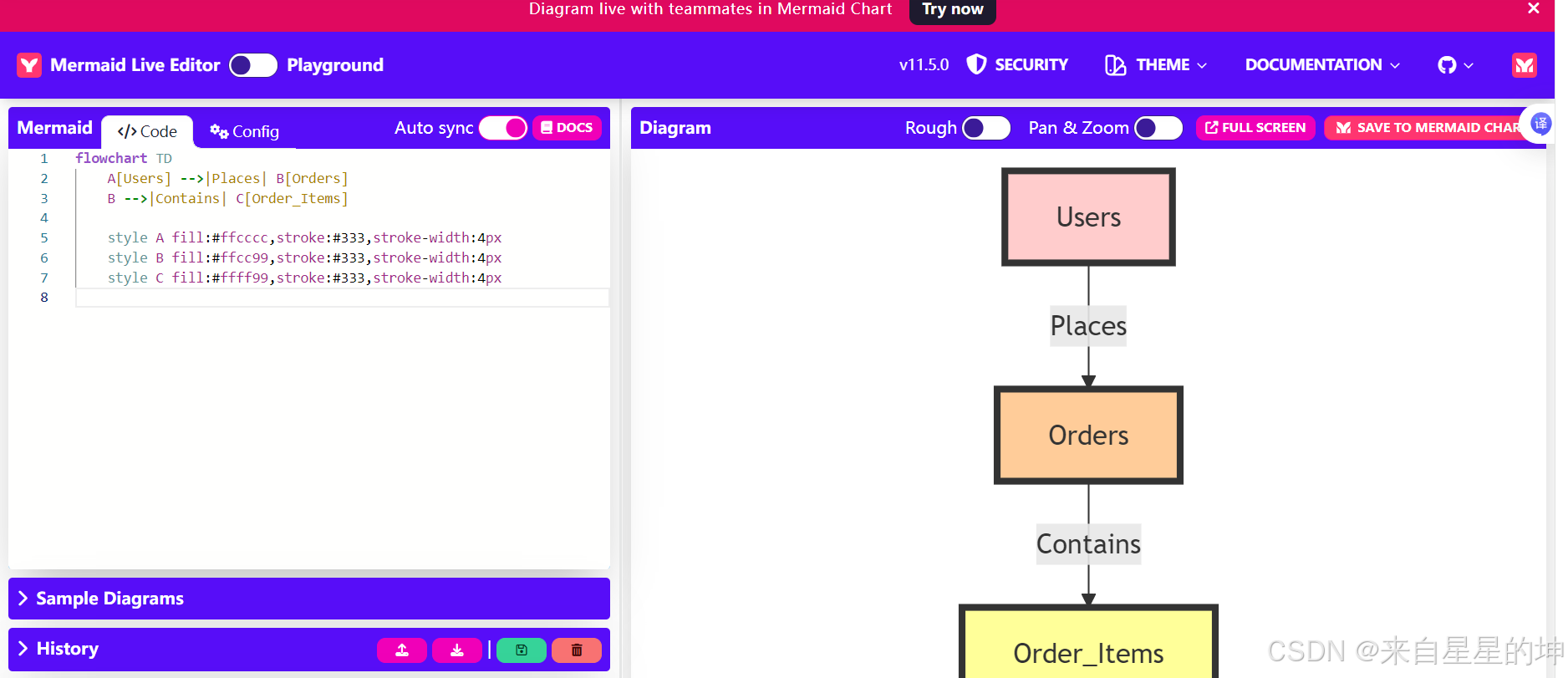

第三步：在 Mermaid Live Editor 中运行

1. 打开 Mermaid Live Editor。
2. 将上述代码粘贴到编辑器中。
3. 立即生成可视化的 E-R 图。
4. 根据需要调整图表，如修改实体名称、关系描述等。

---

Mermaid 代码优化技巧

1. 使用方向指示符

   • -->（单向关系）
   • -->|描述|（带描述的单向关系）
   • --o（弱关系）
   • --*（强关系）

2. 自定义样式

   graph TD
   classDef table fill:#f9f,stroke:#333,stroke-width:2px;
   users:::table
   orders:::table


3. 增加复杂关系

   • 使用 subgraph 组织不同模块的表。
   • 通过 classDef 定义不同类型的实体。

---

总结

通过 Mermaid Live Editor，我们可以利用简洁的代码快速生成数据库 E-R 图。相比传统手工绘制方式，这种方法更加高效、灵活，特别适用于数据库结构频繁变更的场景。

如果你也希望提高绘制数据库 E-R 图的效率，不妨试试 Mermaid，相信它会成为你的开发利器！

如果你觉得有用欢迎点赞，收藏，转发 ! ! !
