Packet Tracer - 子网划分场景

目标

第 1 部分：设计 IP 编址方案

第 2 部分：为网络设备分配 IP 地址 并验证连通性

场景
在本练习中，为您指定了一个网络地址 192.168.100.0/24 ，您需要对它划分子网，并为Packet Tracer网络提供 IP 编址。网络中的每个LAN 至少需要25个地址用于分配给终端设备，交换机和 路由器。R1 和 R2 之间的链路两 端各需 1 个 IP 地址。

说明
第1部分：设计一个IP编址 方案
步骤1：将网络 192.168.100.0/24 划分为适当数量的子网。
问题：由25>24>24，所以划分适当数量子网需要5个子网。
b. 必须借用多少个位才能满足拓扑表中的子网数量？
由23>5，所以只需借3位
c. 这会创建多少个子网？
2*2*2=8个子网
d. 每个子网可以创建多少台可用主机？
注意：如果您的答案少于所需的 25 台主机，表明您借用了太多位。

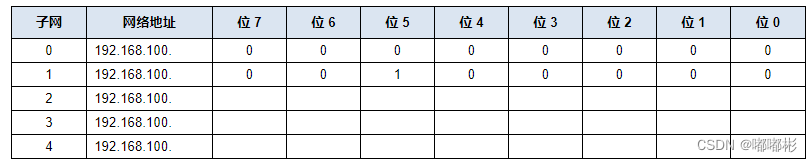

e. 计算前五个子网的二进制值。第一个子网已显示。

网络 0：192 .168 .100 . 0 0 0 0 0 0 0 0

网络 1：192 .168 .100 . 0 0 1 0 0 0 0 0

网络 2：192 .168 .100 . 0 1 0 0 0 0 0 0

网络 3：192 .168 .100 . 0 1 1 0 0 0 0 0

网络 4：192 .168 .100 . 1 0 0 0 0 0 0 0

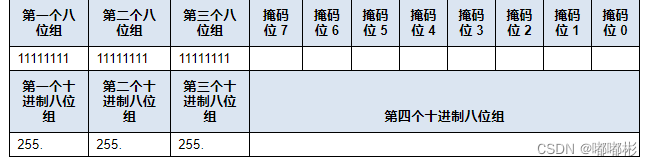

f.      计算新子网掩码的二进制和十进制值。

11111111.11111111.11111111. 11100000

255 .255 .255 . 224

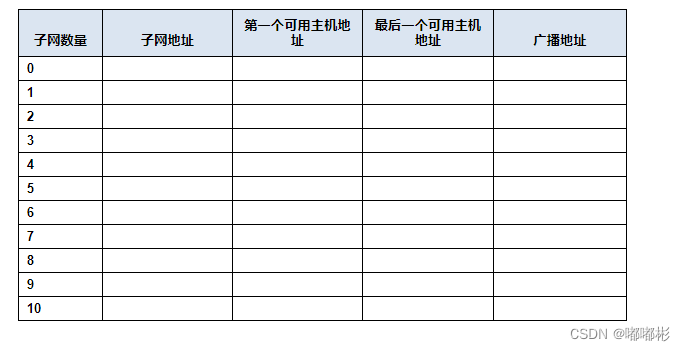

g.     填写子网表，列出所有可用 子网的十进制数值、第一个和最后一个可用主机地址以及广播地址。 重复此操作，直到列出所有地址。

注意：您可能不需要使用所有行。

子网表



步骤2：为拓扑图中显示的 网络分配子网。
a.     将子网 0 分配给连接到 R1 GigabitEthernet 0/0 接口的 LAN：

b.     将子网 1 分配给连接到 R1 GigabitEthernet 0/1 接口的 LAN：

c.     将子网 2 分配给连接到 R2 GigabitEthernet 0/0 接口的 LAN：

d.     将子网 3 分配给连接到 R2 GigabitEthernet 0/1 接口的 LAN：

e.     将子网 4 分配给 R1 和 R2 之间的 WAN 链路：

R1>en
R1#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#interface G0/0
R1(config-if)#ip address 192.168.100.1 255.255.255.224
R1(config-if)#exit
R1(config)#interface G0/1
R1(config-if)#ip address 192.168.100.33 255.255.255.224
R1(config-if)#



步骤3：记录编址 方案。
按照以下 指导原则填写地址分配表：

a.     把每个子网中的第一个可用IP地址，分配给R1的两个 LAN 链路和 WAN 链路。

b.     把每个子网中的第一个可用IP地址，分配给R2的LAN 链路。把最后一个可用 IP 地址分配给 WAN 链路。

c.     把直连的子网中的第二个可用IP地址分配给 交换机。

d.     为每个子网中的 PC 分配最后可用的IP地址。

第 2 部分：为 网络设备分配 IP 地址并验证连通性
该 网络上的大多数 IP 编址已配置。实施以下步骤以完成编址 配置。EIGRP动态路由已经在R1和R2之间配置好了。

步骤1：配置R1的LAN接口。
a.     使用地址分配 表中的地址配置两个 LAN 接口。

b.     配置接口，使LAN上的主机可以连接 到默认网关。

R1>en
R1#config
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line.  End with CNTL/Z.
R1(config)#interface G0/0
R1(config-if)#ip address 192.168.100.1 255.255.255.224
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface G0/1
R1(config-if)#ip address 192.168.100.33 255.255.255.224
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface S0/0/0
R1(config-if)#ip address 192.168.100.129 255.255.255.224
R1(config-if)#no shutdown
R1(config-if)#


步骤2：在 S3上配置 IP编址。
a.     使用编址配置交换机的VLAN1接口。

b.     用默认网关地址配置交换机。

S3(config)#interface vlan 1
S3(config-if)#ip address 192.168.100.66 255.255.255.224
S3(config-if)#no shutdown
S3(config)#ip default-gateway 192.168.100.65

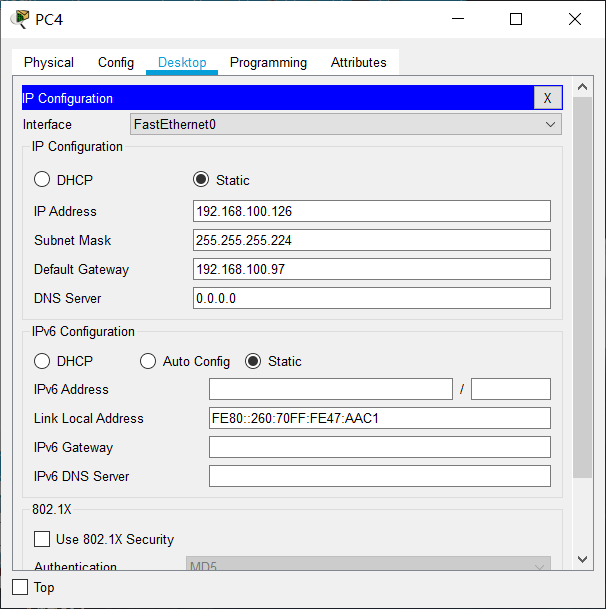

步骤3：配置 PC4。
给PC4配置主机和默认网关地址。

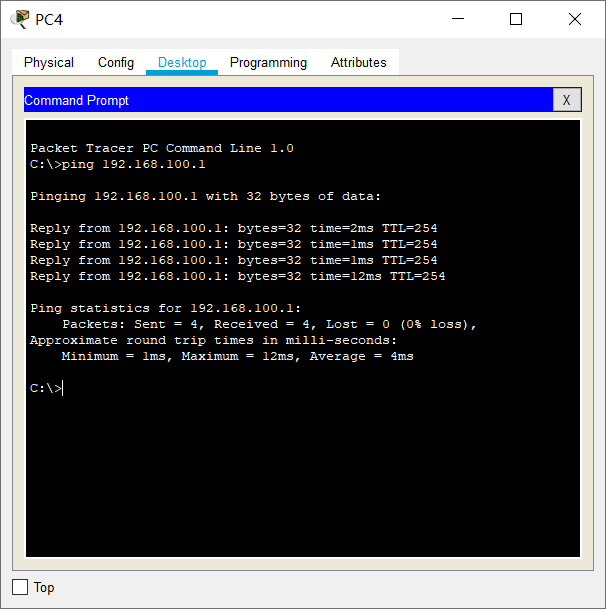

第 4 步：验证连通性。
只能从 R1、S3 和 PC4 验证连通性。 但是，您应该能够对地址分配 表中列出的每个 IP 地址执行 ping 操作。
