186、基于51单片机的智能教室灯设计 光控灯 红外人体感应灯系统设计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录

摘 要

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、PCB图

六、Protues仿真

七、程序源码

八、资料包括

---

摘 要

单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹，电灯已是千家万户的必需生活用品，当夜晚来临时，人们摸黑去开灯，非常不方便，而当离开时，人们又经常忘记关灯而造成巨大的能源浪费。

本研究针对教室灯光的控制方法，尤其是教室灯光的智能控制方面的发展现状，分析了教室灯光智能控制的原理和实现方法，提出了基于单片机的教室灯光智能控制 系统的设计思路，并在此基础上开发了智能控制系统的硬件装置和相应软件。

主要是以红外热释电处理芯片BISS0001和单片机组成的红外传感控制电路。其原理是：以人体红外辐射（波长为9.5um）为传感信号，当人体在台灯的范围内且环境光强较弱时，自动感应开灯，省去黑夜摸灯的麻烦；当人离开台灯传感器检测范围，自动感应关灯。采用LM393电压比较器构成的电路检测环境光的强度；根据教室合理开灯的条件，系统通过对人体的存在信号和环境光信号的识别和智能判断，完成对教室照明回路的智能控制，避免了教室用电的大量浪费。采用模块化结构设计、条理清晰、通用性好，便于改进和扩充。该系统具有体积小，控制方便,可靠性高，专用性强，性价比合理等优点。

关键词：人体感应，教室灯，单片机，智能化

一、硬件方案

硬件组成：51单片机+最小系统+人体感应模块+光线检测模块+继电器驱动模块+LED指示灯模块+按键模块

二、设计功能

单片机型号：STC89C52/51、AT89C52/51、AT89S52/51都可通用。

1.  产品自带单片机上电复位电路、手动复位电路（复位按键）、晶振电路（给单片机提供时钟周期）。

2.  采用人体感应（热释电）模块识别人体。

3.  光敏电阻识别光线变化，LM393电压比较器判断光线强弱。

4.  通过继电器控制可外接照明设备。

5.  当光线变暗并且有人时，继电器会吸合，从而驱动照明负载发光，智能延时，当没有人时灯不会亮，从而实现节能、智能的效果。

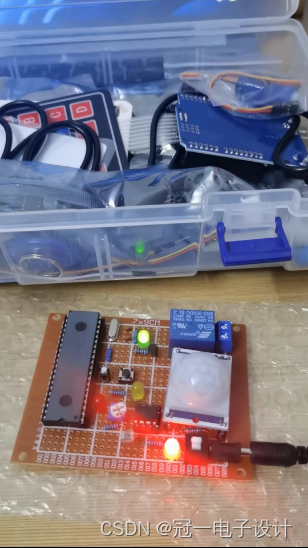

三、实物图

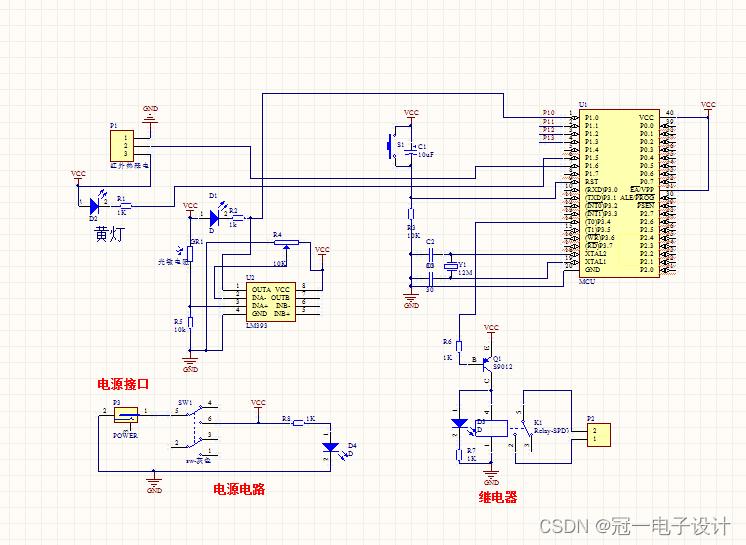

四、原理图

五、PCB图

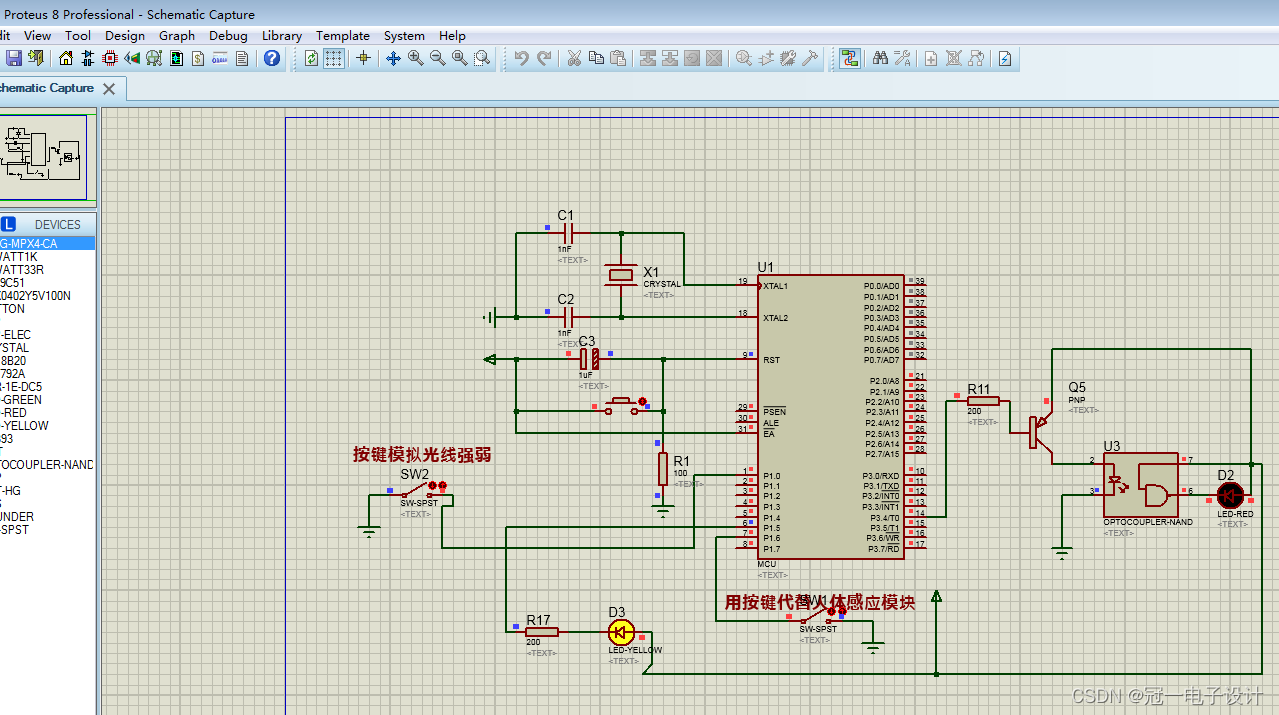

六、Protues仿真

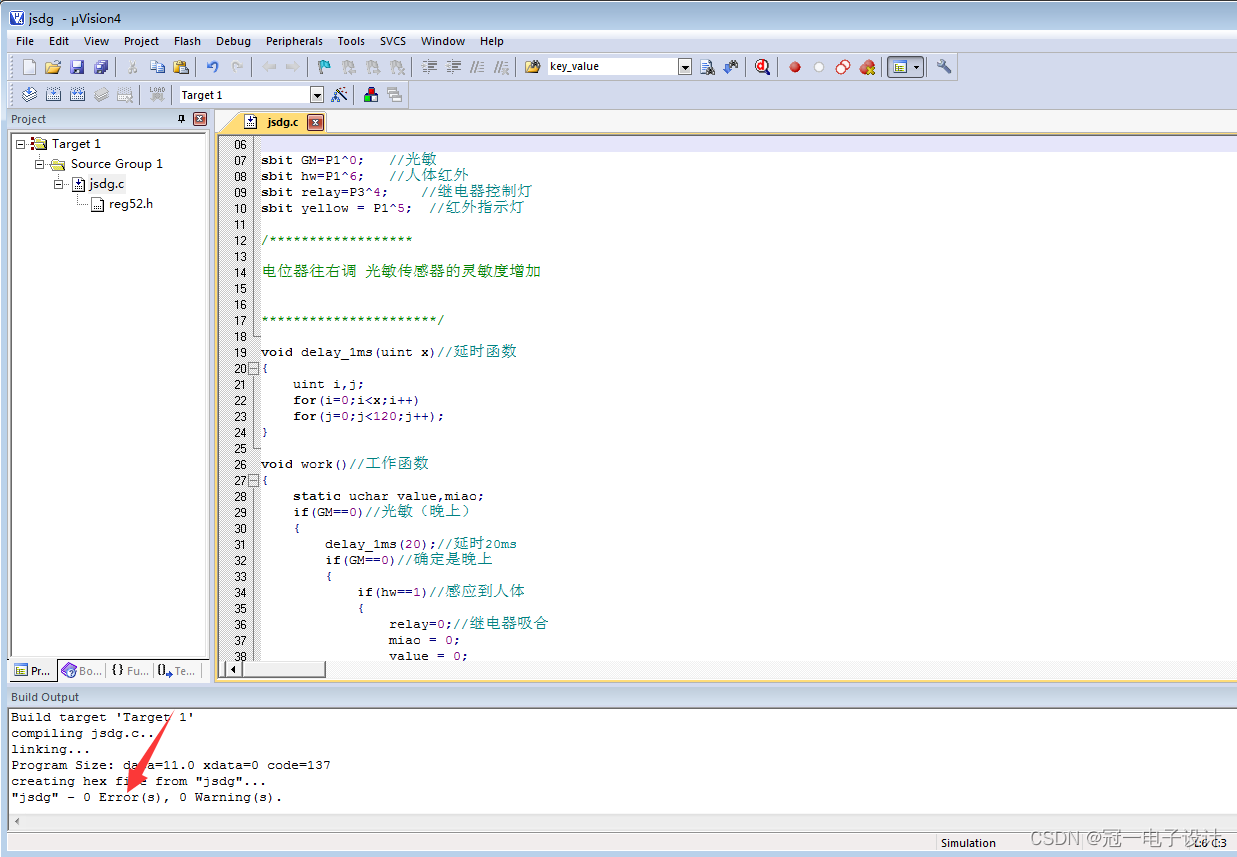

七、程序源码

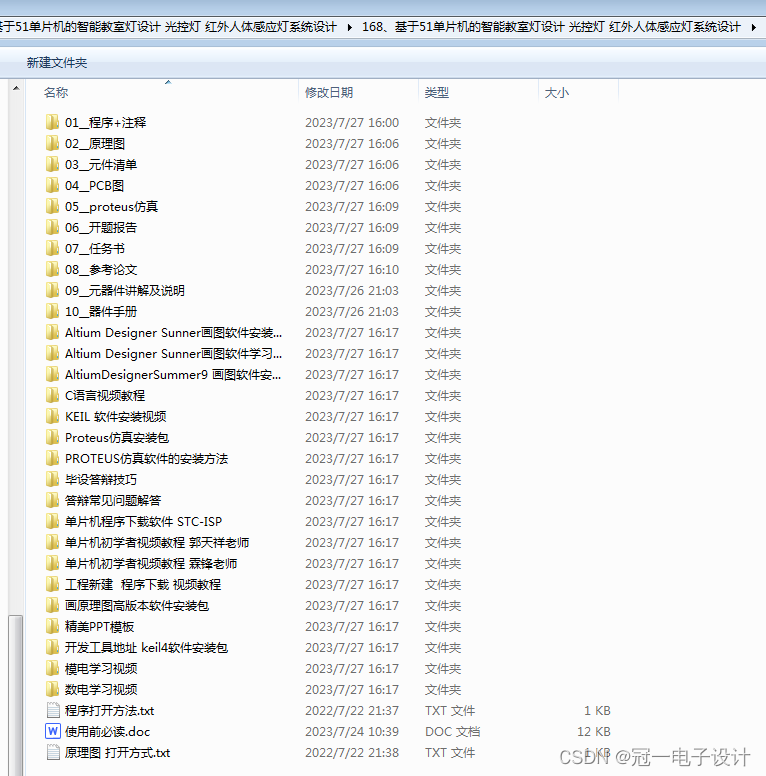

八、资料包括

需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。
