307、基于51单片机的汽车大灯自动随动大灯感光自动远近光切换日行灯设计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录

摘  要

一、硬件方案

二、设计功能

三、实物图

四、原理图

五、程序源码

六、资料包括

---

摘  要

本论文主要设计研究单片机的汽车大灯控制系统，其主要特点是以STC12C5A60S2单片机为核心，实现新福克斯前照灯智能控制，该模块可以控制汽车前照灯自动打开和关闭、转向随动和伴我回家等功能。本文对每个模块逐一进行了研究，并对各种方案进行了全面的分析和论证，全面详细地论述了硬件电路的设计流程。对本设计中光线感应模块、舵机工作原理及功能进行了详细的说明。另外还介绍了51单片机软编写的流程：流程图编写的方法，以及开发环境Keil的使用介绍，下载软件的操作方法。最后介绍了电子电路的基本调试步骤和调试中的注意事项，并演示了实物的操作。

关键词：51单片机；光线感应；自动大灯；随动转向

一、硬件方案

硬件组成：本系统采用STC12C5A60S2单片机+最小系统+光线检测模块+方向检测电路+舵机驱动模块+LED大灯驱动模块+按键模块+电源模块。

二、设计功能

1、本设计基于STC12C5A60S2单片机，STC89C51/52（与AT89S51/52、AT89C51/52通用）。

2、模式切换功能: 通过按键切换日间模式和夜间模式。

3、自动感应大灯功能: 在日间模式时，用手遮挡光线传感器时,前照灯点亮;当手拿开、光线较强时，前照灯关闭。

4、自动远/近光切换功能: 在夜间模式时,远光检测模块能自动感应对向车辆，会车时自动将远光切换为近光，会车结束后自动切换回远光。手动远/
近光切换功能:在夜间模式时，可通过按键切换大灯远/近光。

5、大灯随动转向功能: 在夜间模式时,大灯照射方向能够随着行车方向的变化而变化。

6、伴我回家功能: 当车辆熄火后(向下拨动锁车开关)，大灯点亮一段时间后再自动关闭,方便人员行走看路。

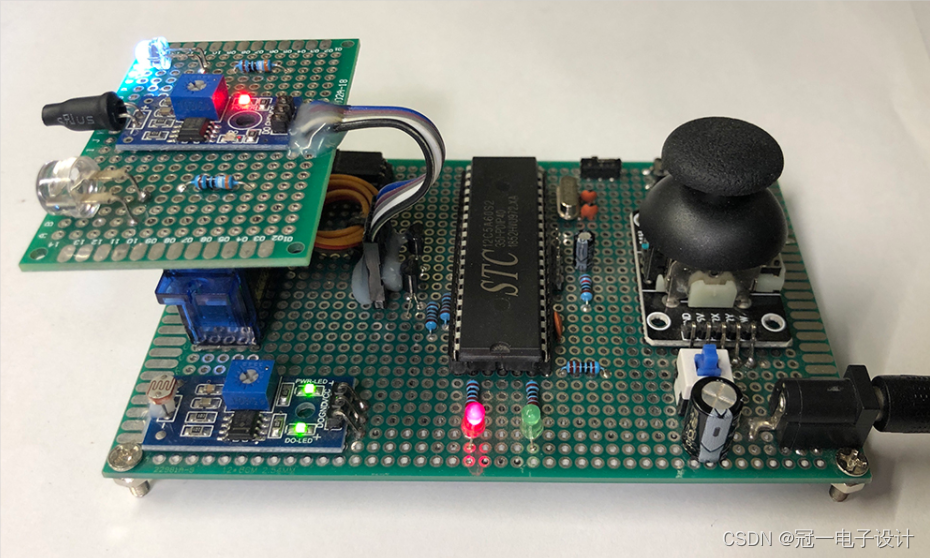

三、实物图

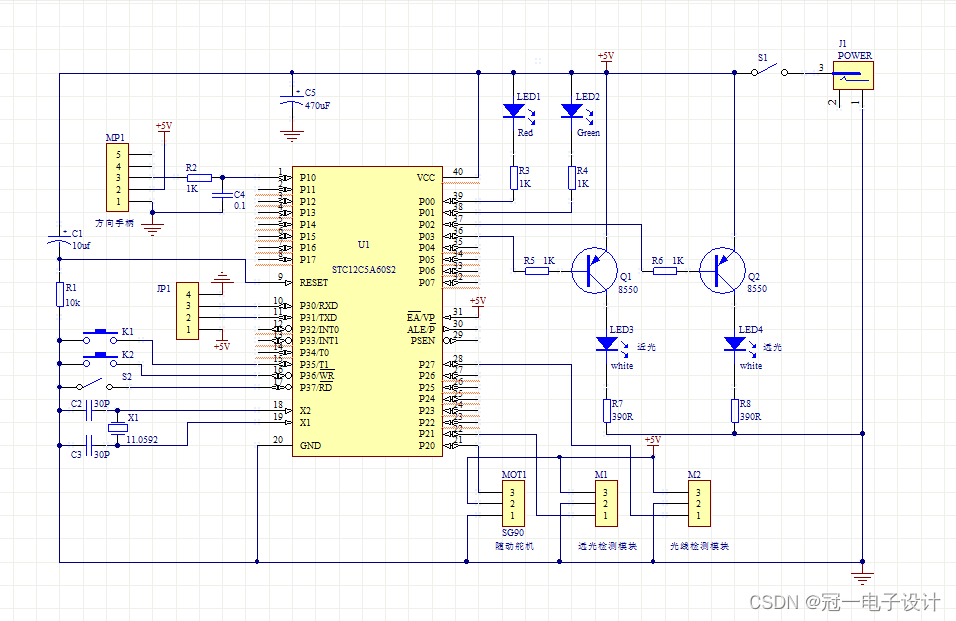

四、原理图

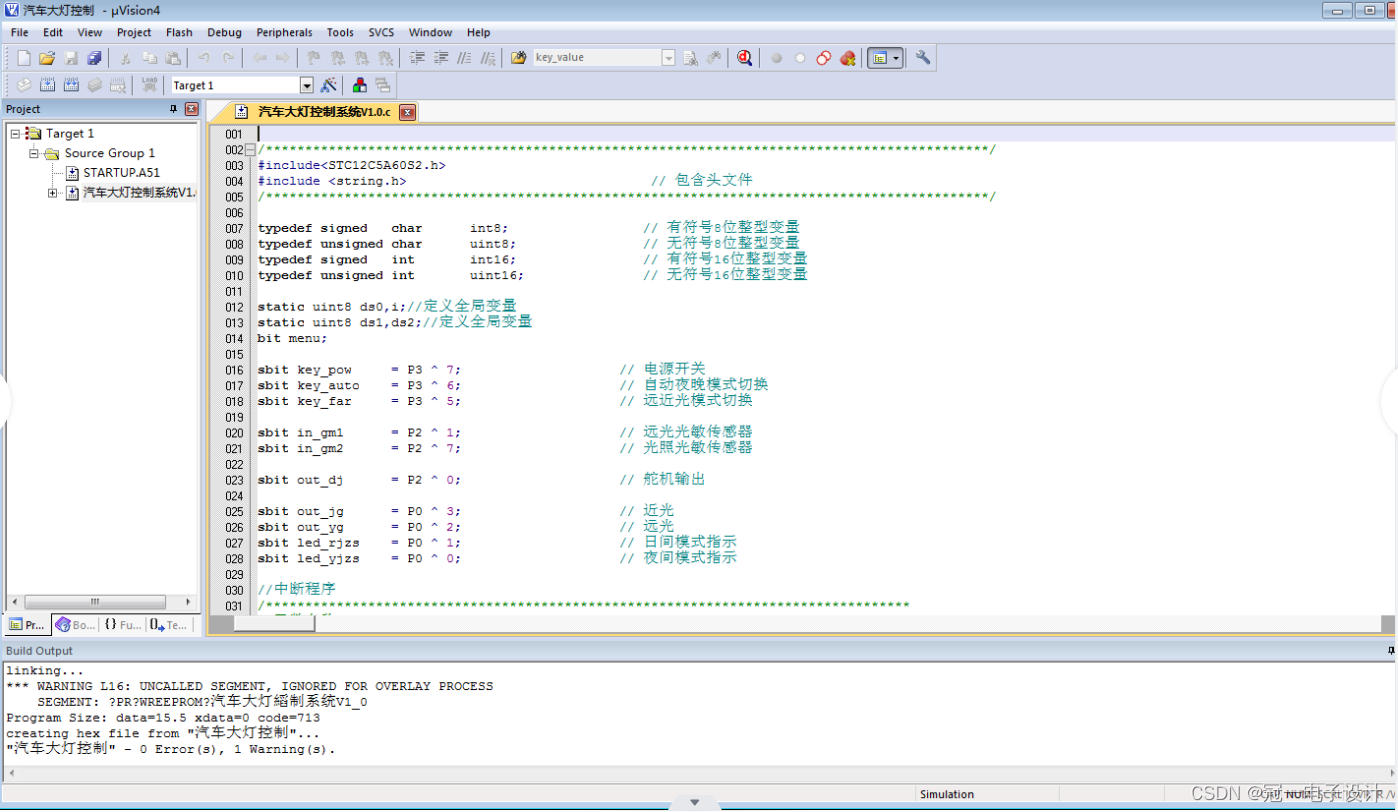

五、程序源码

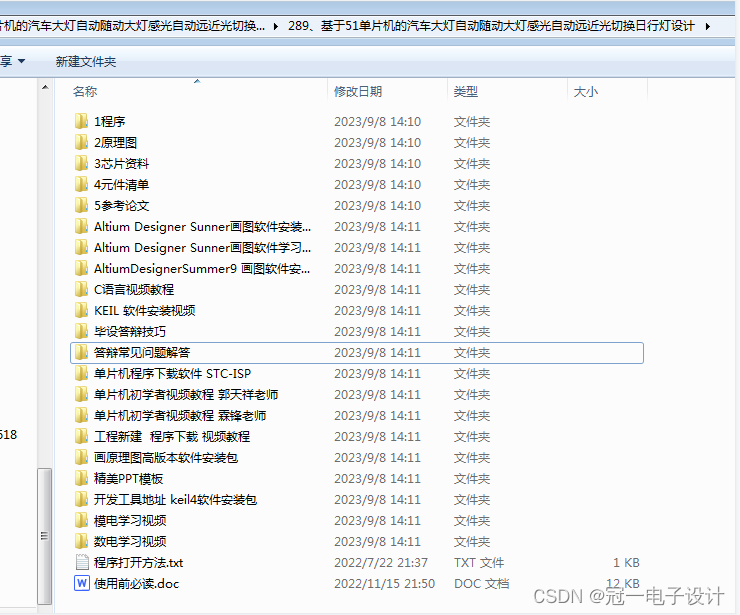

六、资料包括

需要完整的资料可以点击下面的名片，找我要资源压缩包的百度网盘下载地址及提取码。
