1220、基于51单片机宠物喂食水位检测定时喂食手自动模式步进电机设计

毕设帮助、开题指导、技术解答（有偿）见文末。

目录

一、设计功能

二、实物图

三、原理图

四、Proteus仿真

五、PCB图

六、程序源码

七、资料包括

---

一、设计功能

1、单片机型号：STC89C52/51、AT89C52/51、AT89S52/51等等都可通用。

2、本次设计实现的功能有水泵加水+喂食+声光提示+5个定时+自动+手动。

3、LCD1602液晶显示年，月，日，十，分，秒 ，星期，OPEN： 开 CLOSE：关。

4、DS1302时钟芯片和步进电机实现时间和喂食功能，设置完时间后，断电数据不需要重新设置。

5、水位传感器检测是否有水，如果无水开启水泵加水，检测到有水水泵停止工作。

6、手动喂食：通过按键手动喂食，电机正转，液晶显示OPEN，蜂鸣器声光提示吸引宠物喂食，按下其它按键电机反转，关闭喂食，液晶显示CLOSE。

7、自动喂食：通过按键可以设置当前时间和喂食时间(5个喂食时间并且次数可调)。

8、当时间到了喂食时间后，步进电机正转1圈，模拟打开投食窗口，进行投食，蜂鸣器声光提示20S。

9、20秒后，电机反转1圈关闭喂食窗口。

二、实物图

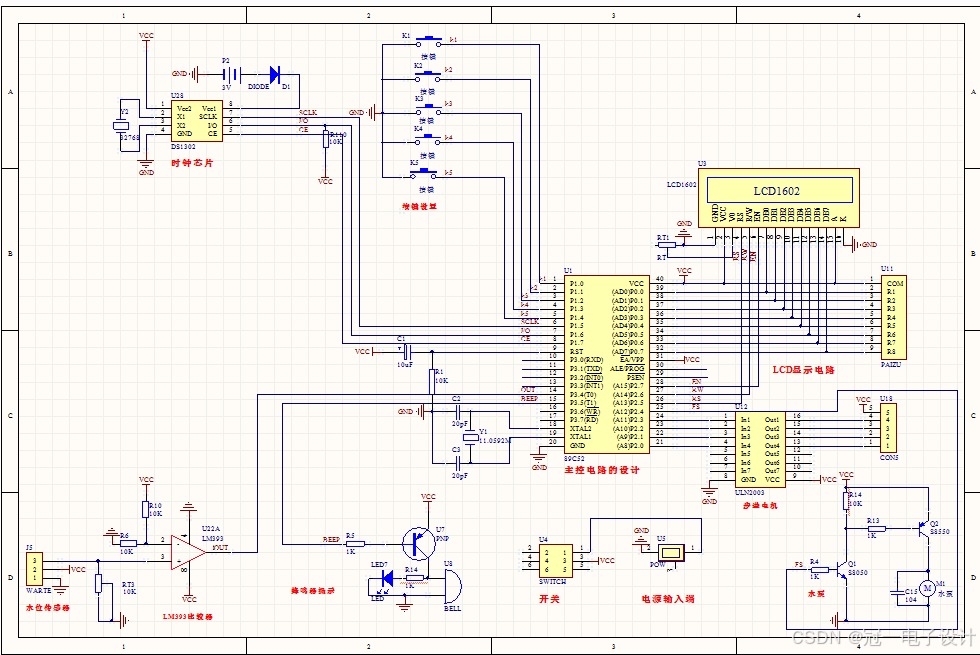

三、原理图

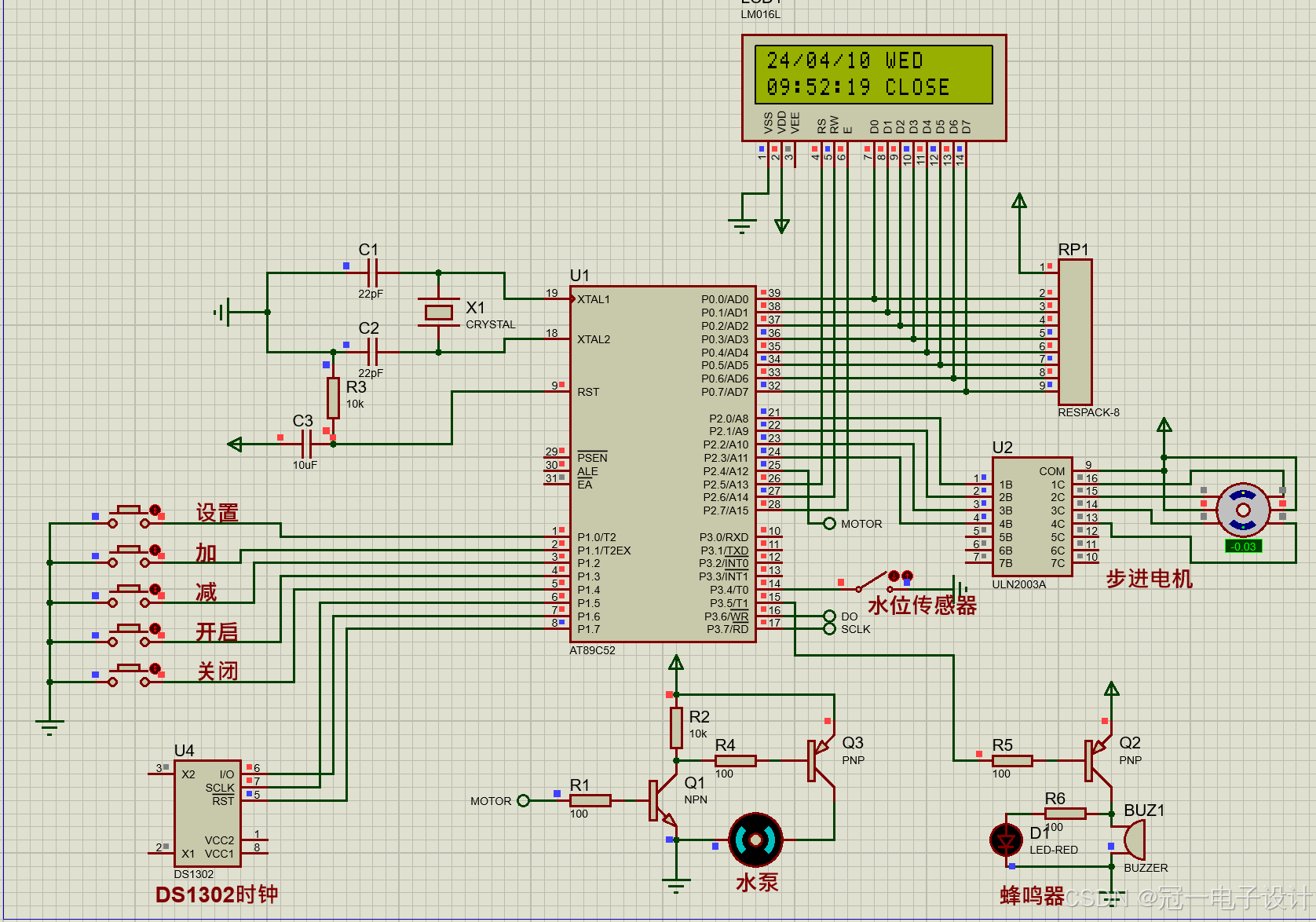

四、Proteus仿真

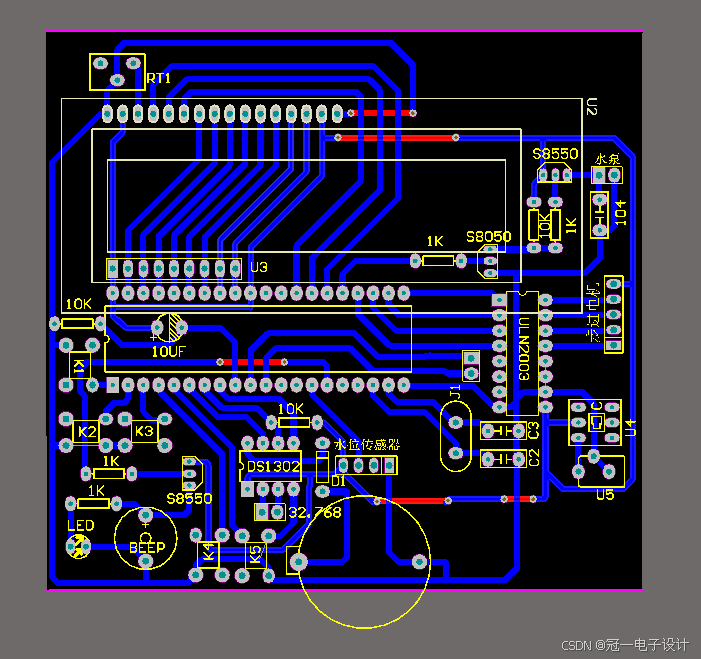

五、PCB图

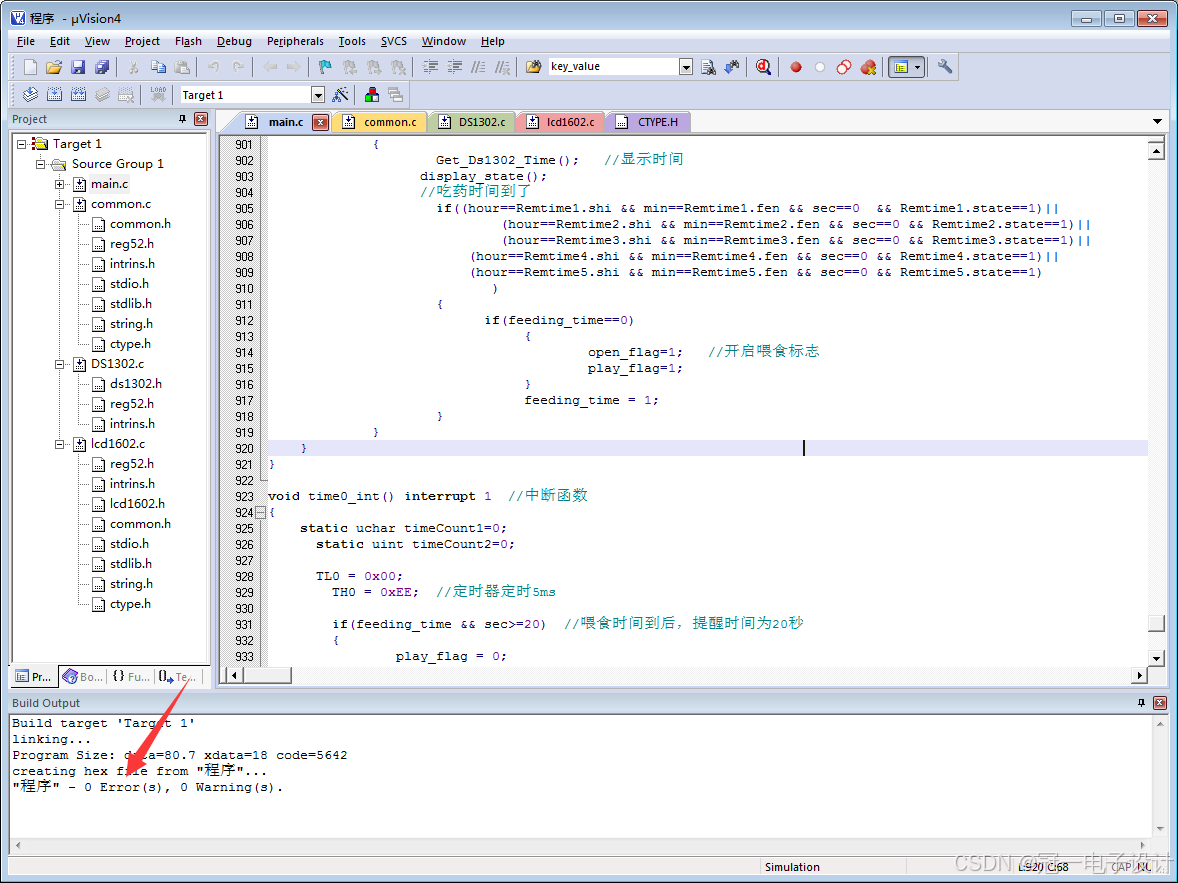

六、程序源码

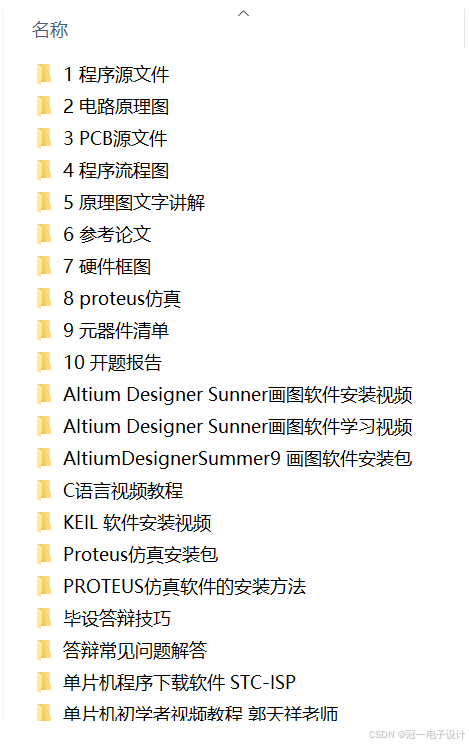

七、资料包括
