计算机组成原理logisim实验二：奇偶校验设计实验

实验2 奇偶校验设计实验

一、设计要求

掌握奇偶校验基本原理和特性,能在 Logisim 中实现偶校验编码电路和检错电路。

二、方案设计

     校验码是用于提升数据在时间(存储)和空间两个维度上的传输可靠性的机制，其主要原理是在被校验数据(原始数据)中引入部分冗余信息(校验数据),使得最终的校验码(原始数据十校验数据)符合某种规则,当校验码中某些位发生错误时(原始数据、校验数据都有可能发生错误),会破坏预定规则,从而使得错误可以被检测,甚至可以被纠正。校验码在生活中有很多的应用,如身份证号、银行卡号、商品条形码和 ISBN 号等。

奇偶校验是一种常见的简单校验方法,其编码规则是引人 1位校验位使得最终的校验码中数字 1的个数保持奇偶性。奇校验约定的编码规则是让整个校验码(包含原始数据和校验位)中1的个数为奇数，而偶校验约定的编码规则是让整个校验码中 1的个数为偶数，设被校验信息 D=D1,D2,…,Dn, 校验位为 P,偶校验时 P的逻辑表达式为:

P=D1⊕D2⊕D3⊕⋯⊕Dn

最终生成的校验码为 D1,D2,…,Dn,P,接收方收到发送方传输的编码后,利用如下公式生成检错码 G:

G=D1⊕D2⊕D3⊕⋯⊕Dn⊕P

若 G=1,则表示接收的信息一定有错,数据应丢弃。若 G=0,则表示传送没有出错,严格地说，是没有出现奇数位错。奇偶校验能够检测出任意奇数位的错误，但无法检测偶数位的错误,奇偶校验无法纠错,但其结构简单,编码效率高,当能通过辅助手段确认出错位置时,还可以实现数据纠错,所以在内存数据校验、磁盘阵列条带数据校验中还普遍使用。

三、实验步骤

（1）设计 16 位数据编码的偶校验编码电路

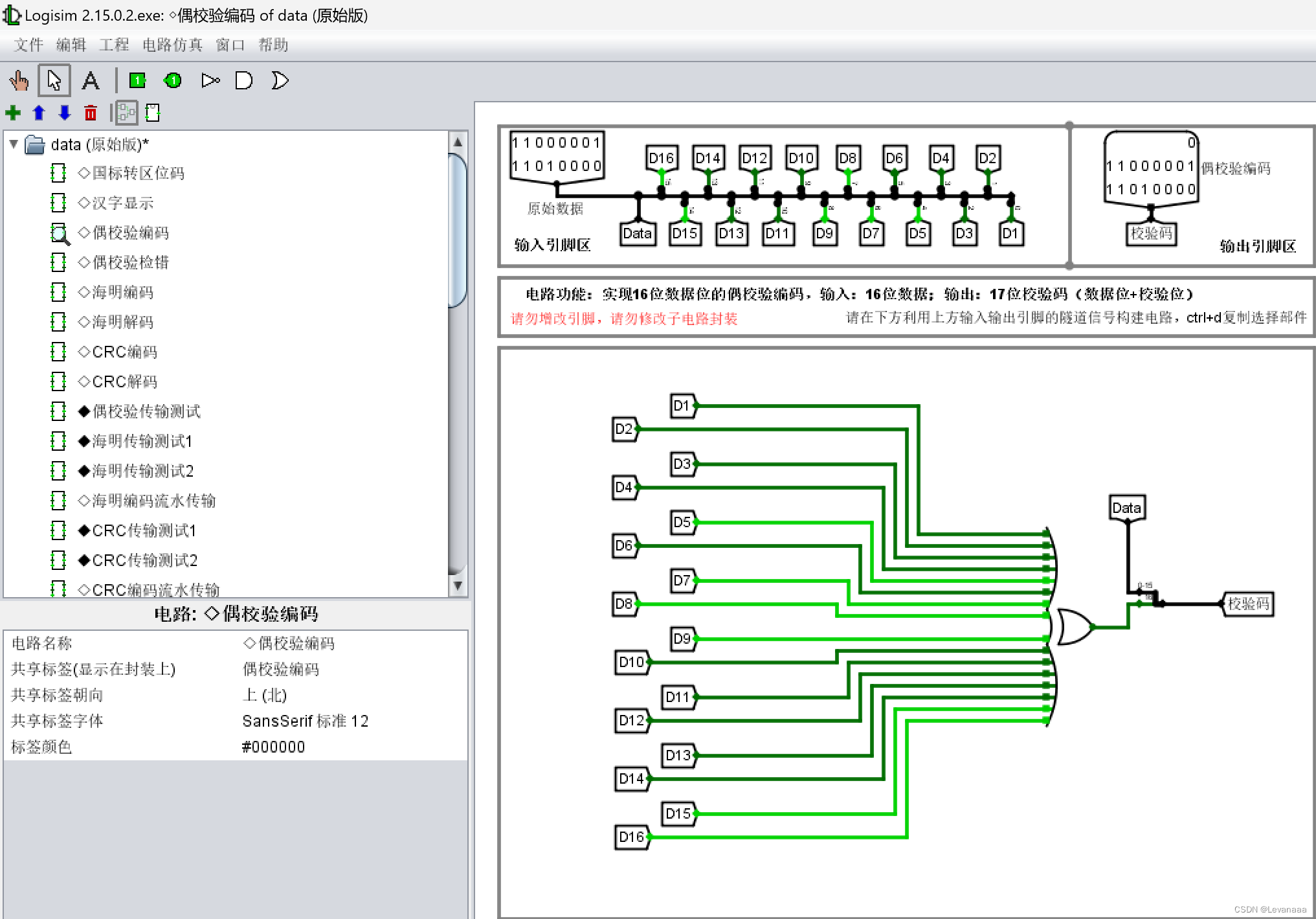

引入异或门，将其输入引脚数改为16，进行连线，如图1.1。

图 1.1

（2）设计 17 位偶校验编码的检错电路

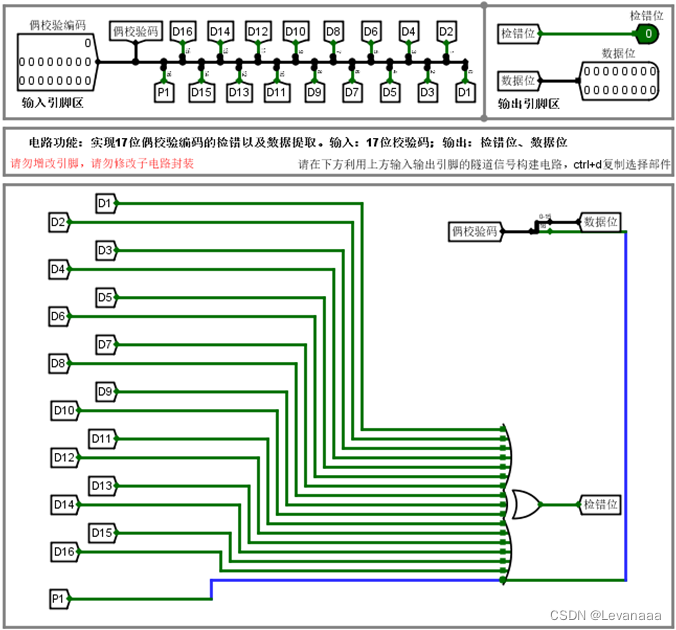

引入异或门，将其输入引脚数改为17，进行连线，校验位存放在最高位，如图1.2。

图 1.2

（3）偶校验传输测试

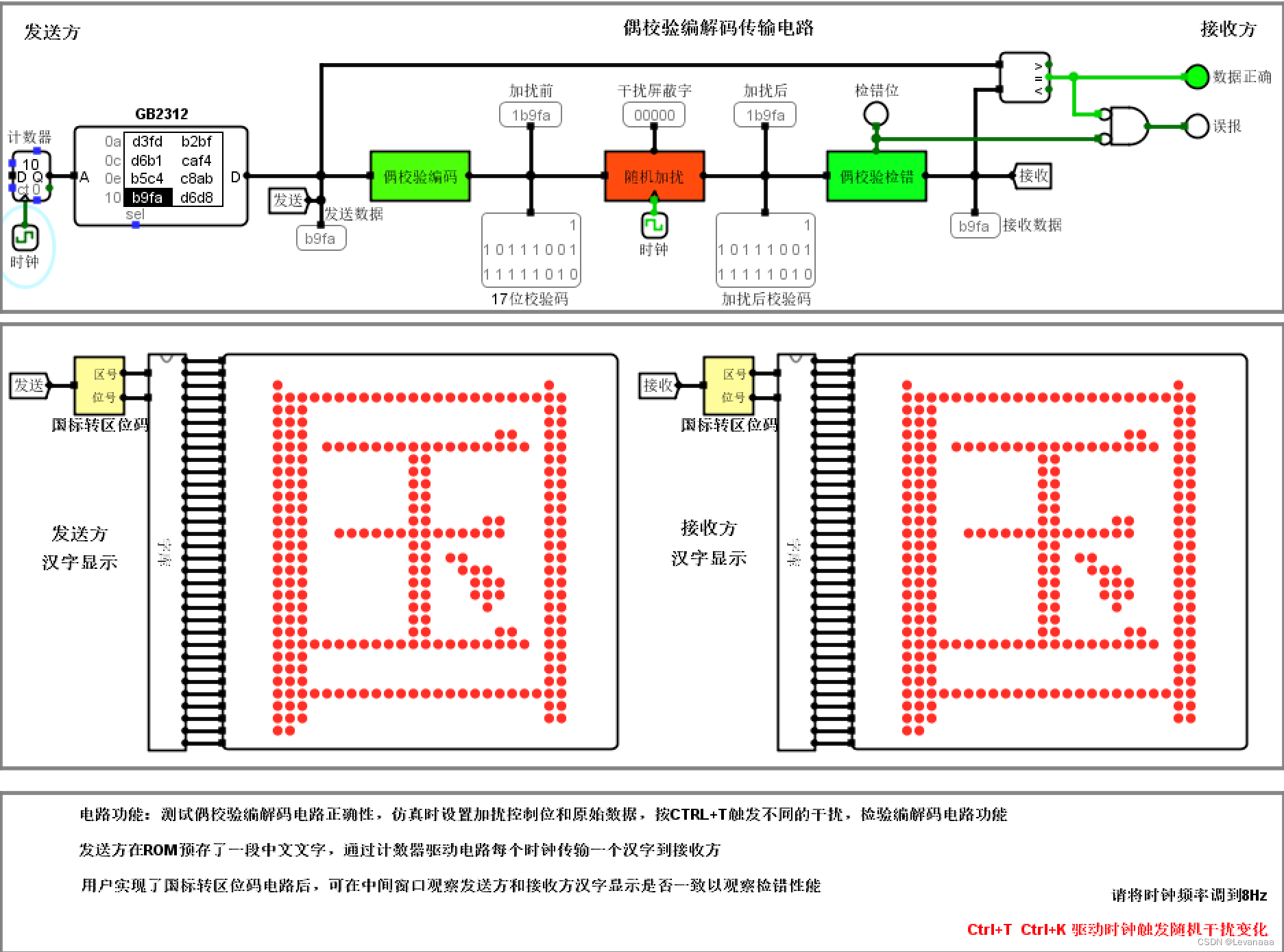

在偶校验传输测试电路中,测试偶校验编解码电路功能实现是否正确,并观察数据传输过程中何时会出现误报情况,分析偶校验传输的性能。如图1.3

图 1.3

四、故障与调试

（1）

故障：未将文档中的国标转区位码完善，导致偶校验传输测试电路不能运行。

调试：将国标转区位码完善后，再将偶校验传输测试电路进行电路仿真。

（2）

故障：检验位p1的连线错误，不能将两个节点连接到一起。如图2.1

图 2.1

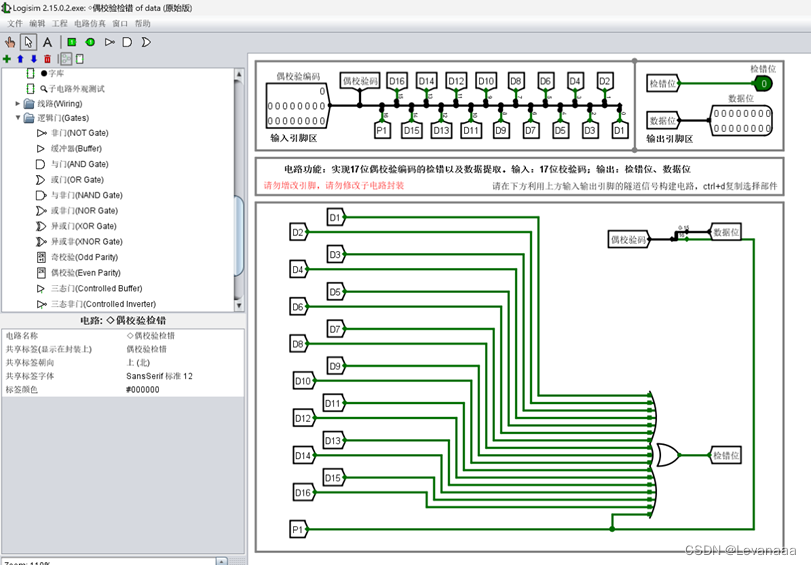

调试：分开连线，如图2.2。

图 2.2

五、测试与分析

（1）传输过程中没有错误，左右两边的字相同，“检错位”不亮灯，“数据正确”亮绿灯。

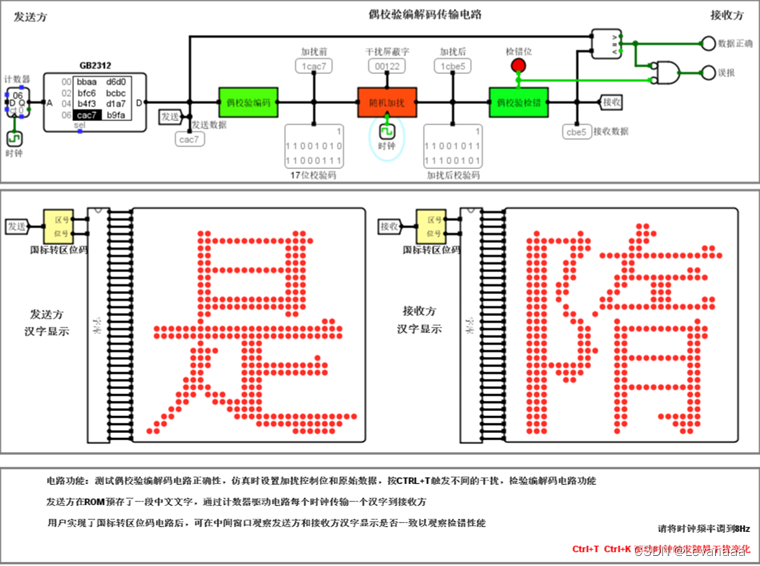

（2）有奇数个错误，“检错位”亮红灯。

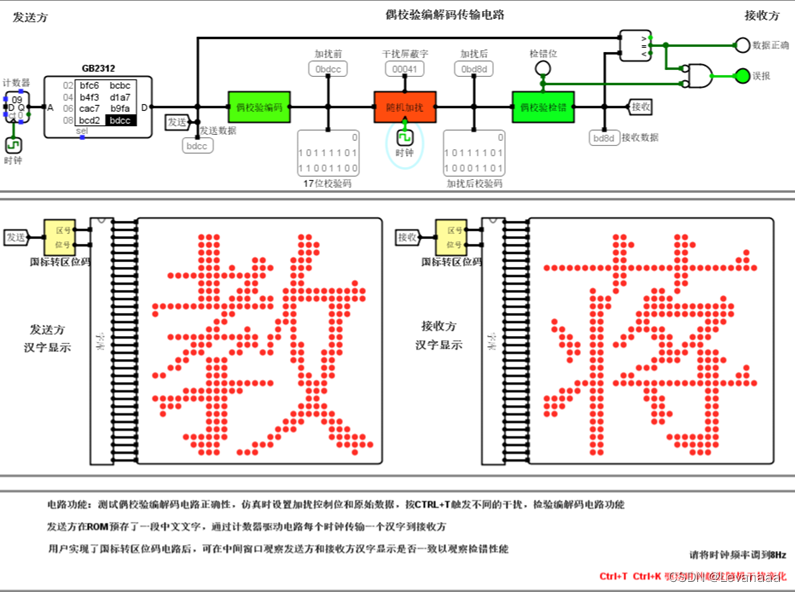

（3）有偶数个错误，偶校验无法检测出偶数个错误，“误报”亮绿灯。

六、实验思考

(1)完成电路后,仔细观察传输过程,是否有发生错误两边显示的汉字内容却一样的情况?为什么会出现这种情况?

答：有，传输过程中没有发生位错误，或者发生的错误被误认为是正确的数据，校验位没有发挥作用。

(2)如果发生偶数个错误,检错位的值是多少?奇偶校验是否具有纠错功能?

答：是0，奇偶检验没有纠错功能。

(3) Windows 系统中可以利用多个磁盘构建磁盘阵列,以提升存储容量和性能,但多个磁盘构建的存储系统会带来可靠性的降低,通常采用引人一个奇偶校验盘的形式解决，当损坏一块硬盘时,系统仍然可以工作,此时为什么奇偶校验可以工作呢?

答：这是由RAID5的校验机制决定的。RAID5和RAID4一样，数据以块为单位分布到各个硬盘上。RAID 5不对数据进行备份，而是把数据和与其相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。当RAID5的一个磁盘数据损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。

(4)内存条也可以采用奇偶校验,发现错误如何处理呢?

答：可以进入CMOS设置，将内存Parity奇偶校验选项关掉，即设置为Disabled。
