HCIA真机实验：三层交换机实现vlan之间的通信（内含配置命令）

基础实验示例：

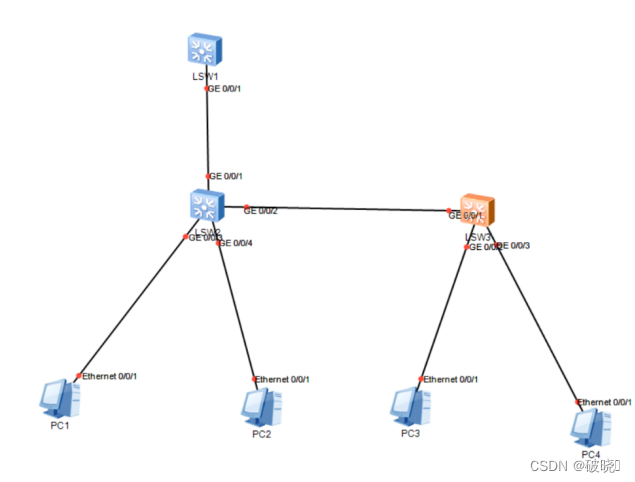

最上面那个交换机作为三层交换机。

下面的两个交换机的配置与之前单臂路由实现vlan之间的通信的配置相同。在这个基础上开启三层交换机

在三层交换机上的配置：

1、创建vlan（底下的交换机有多少个vlan，则三层交换机上就需要创建多少个vlan）

例如底下本身存在vlan 2、vlan3、vlan4，则在三层交换机上也需要创建vlan 2、vlan3、vlan4。

Vlan batch 2 to 4

2、划分vlan

[Huawei]int g 0/0/1

[Huawei-GigabitEthernet0/0/7]port link-type trunk

[Huawei-GigabitEthernet0/0/7]port trunk allow-pass vlan 2 to 4

3、进入vlanif接口配置IP

[Huawei]int vlanif 2

[Huawei]ip add 192.168.1.1 24

[Huawei]int vlanif 3

[Huawei]ip add 192.168.2.1 24

4、给终端配置IP后即可通信

• 设备及所需材料

1. 两台HUAWEI三层交换机及两台H3C三层交换机
2. 网线三根，console线一根
3. HUAWEI设备账号：admin密码：admin@huawei.com

  H3C设备无密码

1. 具备办公功能的移动PC端一台

• 实验需求及拓扑图

1. 实验拓扑图
2.

1. 实验需求

①PC端IP地址通过DHCP协议自动下发

②根据拓扑图规划VLAN但不限于已规划好的VLAN

③实现三层交换机模拟路由器部分功能

④提供网段192.168.1.0/24，所有所需网段跟着此网段进行合理划分

⑤全网可达，尽量减少路由条目

<H3C>reset saved-configuration 清理配置命令

<H3C>display current-configuration  查看当前配置命令

<HUAWEI>reset saved-configuration  清理配置命令

<HUAWEI>reboot 重启设备

第一步：ip划分

第二步：配置二层交换机（以LSW2为例）

在二层交换机上配置access和trunk

[LSW2]vlan batch 20 30 4
[LSW2]int g0/0/2
[LSW2]port link-type access
[LSW2]port default vlan 20
[LSW2]int g0/0/3
[LSW2]port link-type access
[LSW2]port default vlan 30
[LSW2]int g0/0/1
[LSW2]port link-type trunk
[LSW2]port trunk allow-pass vlan all

第三步：配置三层交换机（以LSW6为例）

给三个vlan配置网关
[LSW6]vlan batch 200 300 4

[LSW6]int vlanif 200
[LSW6-Vlanif200]ip add 192.168.1.65 27

[LSW6-Vlanif200]int vlanif300
[LSW6-Vlanif300]ip add 192.168.1.97 27
[LSW6-Vlanif300]q

[LSW6]int vlanif4

[LSW6-Vlanif4]ip add 192.168.1.130 27
[LSW6-Vlanif4]int g0/0/1
[LSW6-GigabitEthernet0/0/1]po
[LSW6-GigabitEthernet0/0/1]port l t
[LSW6-GigabitEthernet0/0/1]p t a vlan 200 300 4
[LSW6-GigabitEthernet0/0/1]
[LSW6-GigabitEthernet0/0/1]int g0/0/2
[LSW6-GigabitEthernet0/0/2]p l t
[LSW6-GigabitEthernet0/0/2]port trunk allow-pass vlan 4
[LSW6-GigabitEthernet0/0/2]q

ospf进行宣告

[LSW6-ospf-1]area 0
[LSW6-ospf-1-area-0.0.0.0]net
[LSW6-ospf-1-area-0.0.0.0]network 192.168.1.128 0.0.0.255
[LSW6-ospf-1-area-0.0.0.0]network 192.168.1.64 0.0.0.255
[LSW6-ospf-1-area-0.0.0.0]network 192.168.1.96 0.0.0.255
[LSW6-ospf-1-area-0.0.0.0]q
[LSW6-ospf-1]q

打开池塘，两台pc自动获取ip
[LSW6]dhcp enable
[LSW6]ip pool 1

[LSW6-ip-pool-1]network 192.168.1.64 mask 27
[LSW6-ip-pool-1]gateway-list 192.168.1.
[LSW6-ip-pool-1]gateway-list 192.168.1.65
[LSW6-ip-pool-1]network 192.168.1.64 mask 27

[LSW6]ip pool 2
[LSW6-ip-pool-2]
[LSW6-ip-pool-2]network 192.168.1.96 mask 27
[LSW6-ip-pool-2]gateway-list 192.168.1.
[LSW6-ip-pool-2]gateway-list 192.168.1.97
[LSW6-ip-pool-2]q
[LSW6]int
[LSW6]int vlanif200
[LSW6-Vlanif200]dhcp select global
[LSW6-Vlanif200]int vlanif300
[LSW6-Vlanif300]dhcp select g
[LSW6-Vlanif300]dhcp select global
[LSW6-Vlanif300]q

到此所有配置完成，进入pc端开始ping，能达到全网可达的效果
