利用LTspice设计AC-DC稳压电路

一、AC-DC整流电路

1.电路设计

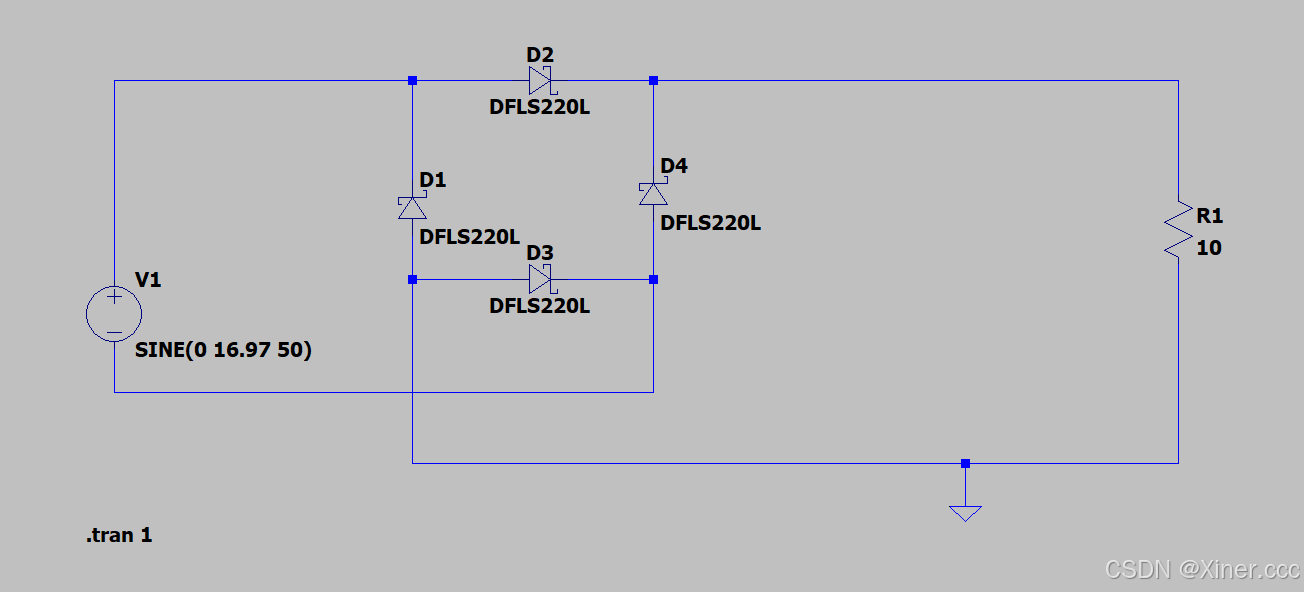

图一 桥式整流电路

        AC-DC稳压电路的整流部分如图一所示，采用桥式整流电路，将输入的交流电整流为直流电，以便于后续的滤波与稳压。其中输入部分为正弦交流电，其有效值为12V，D1-D4为整流二极管。

2.仿真效果

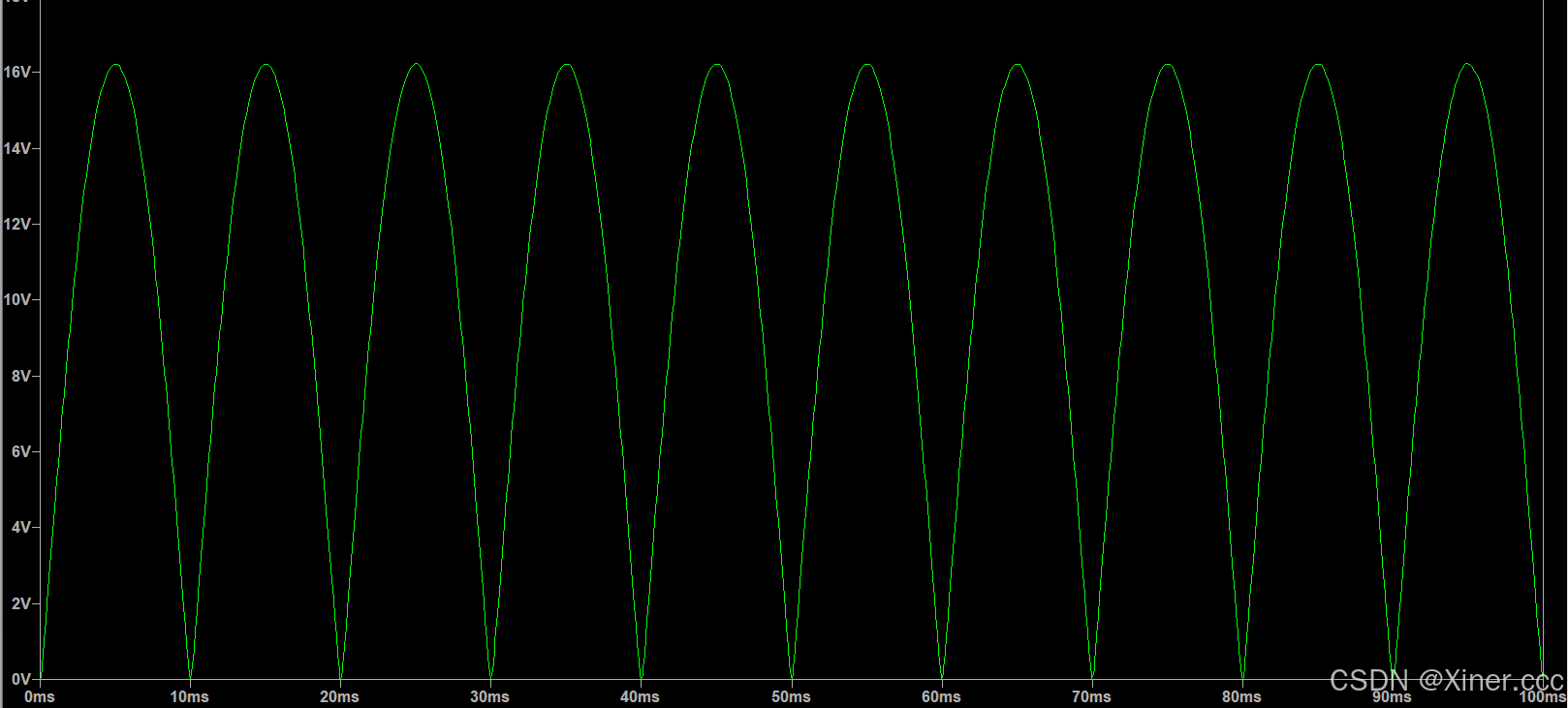

图二 整流电路LTspice仿真效果

整流电路的仿真结果如图二所示，可见整流电路成功将输入的正弦波整流为如图所示的“馒头波”。

3.器件选型

图三 整流二极管选型

     整流二极管的选型如图三所示，型号为DFLS220L，其击穿电压为20V，平均正向整流电流为2A。而输入的正弦交流电有效值为12V，其峰值电压为16.97V，因此所选的二极管满足使用要求。

二、滤波电路

1.电路设计

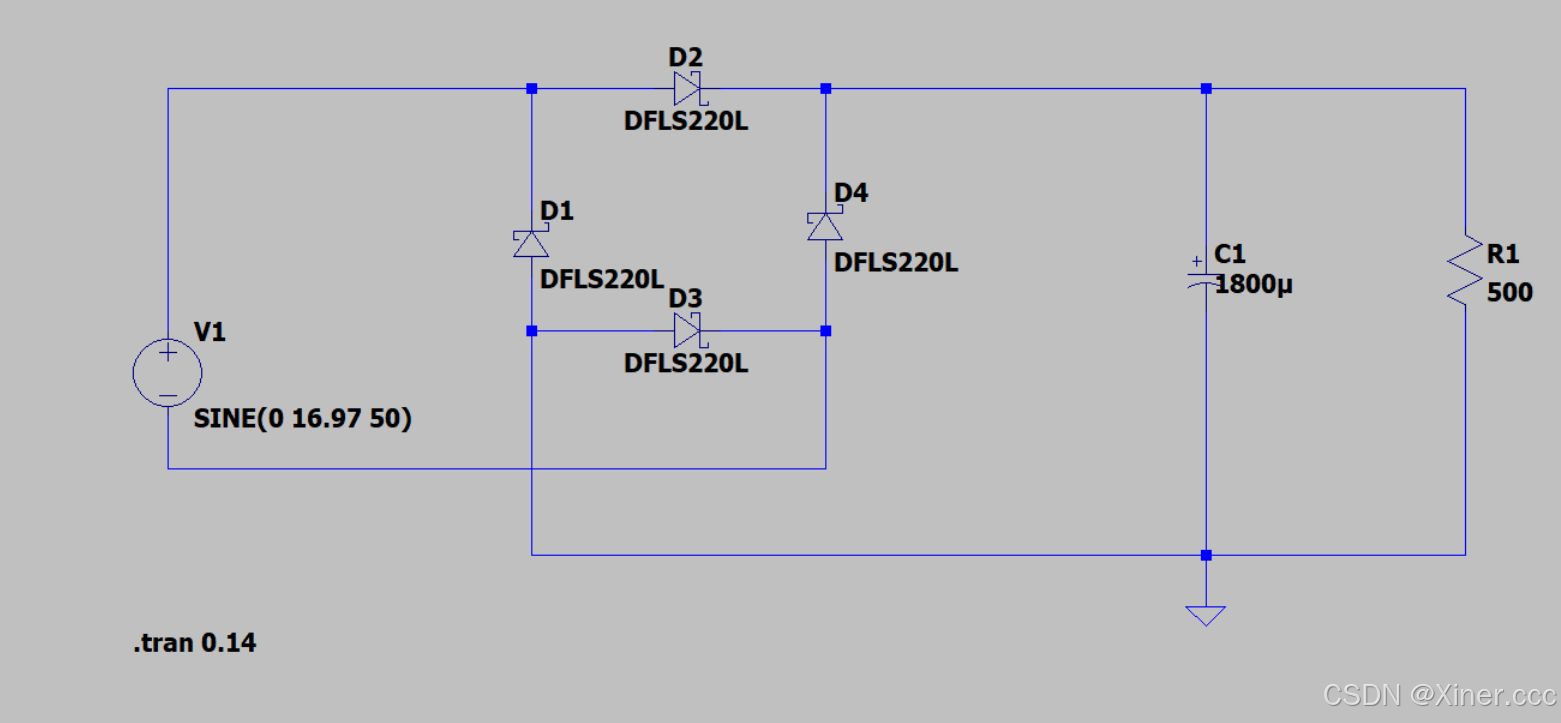

图四 滤波电路设计

滤波电路设计如图四所示，滤波有电感滤波和电容滤波两种方法，考虑到用电感滤波存在体积和重量大，电磁干扰等缺点，本方案采用电容滤波。

2.仿真效果

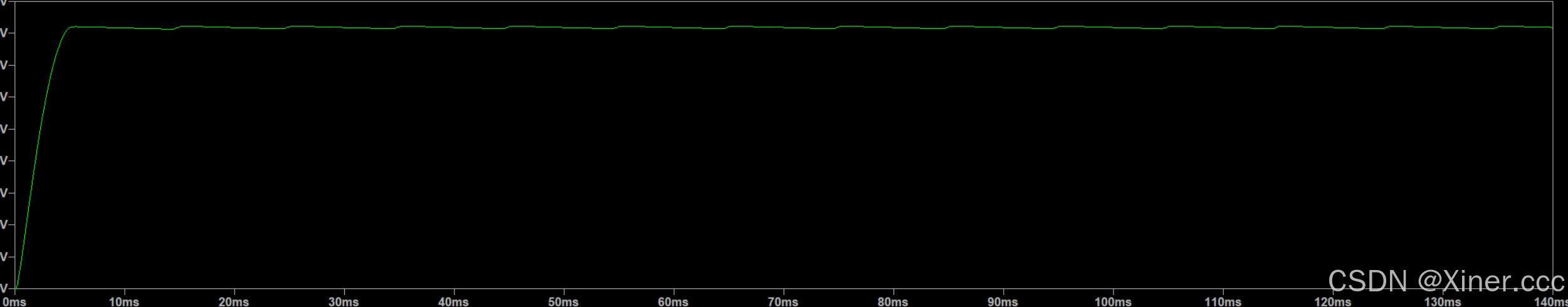

图五 滤波电路LTspice仿真效果

3.器件选型

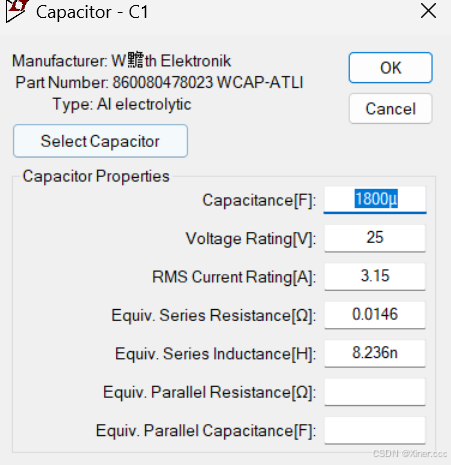

图六 滤波电路器件选型

       滤波电路的器件选型如图六所示，选择电容值为1800uF的滤波电容，其额定电压为25V，小于输入电压峰值，满足使用需求。

三、稳压电路

1.电路设计

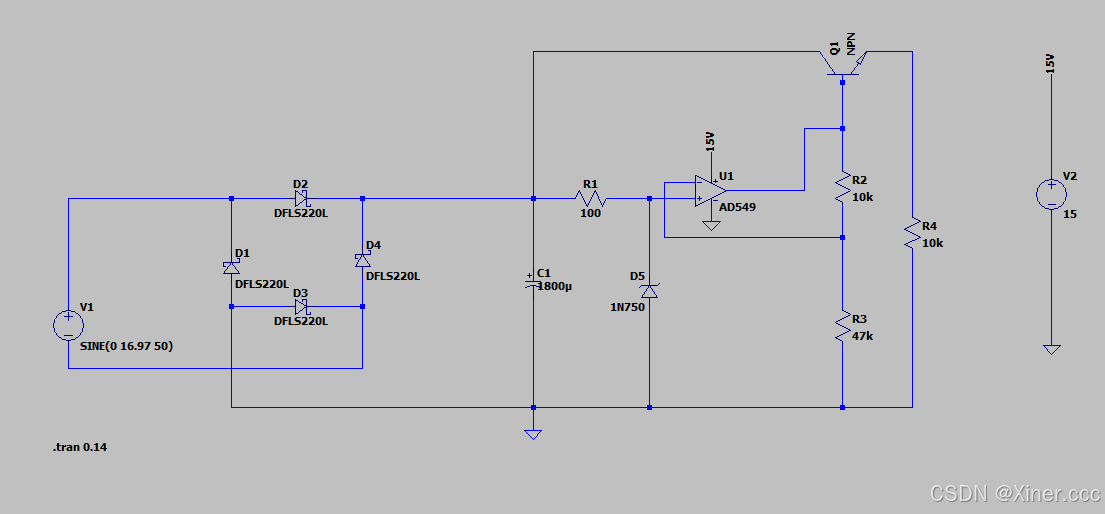

图七 稳压电路设计

       稳压电路设计如图七所示，利用负反馈电路将输出电压稳定在5V，当电路达到深度负反馈后，根据虚短虚断，放大器同名端与异名端电压相等，三极管发射极压降0.7V，因此可得：

其中，Vout=5V,V+由稳压管D5决定，这里的D5将稳压值为4.7V，因此可得：

所以这里取R2=10k欧姆，R3=47k欧姆。

2.仿真结果

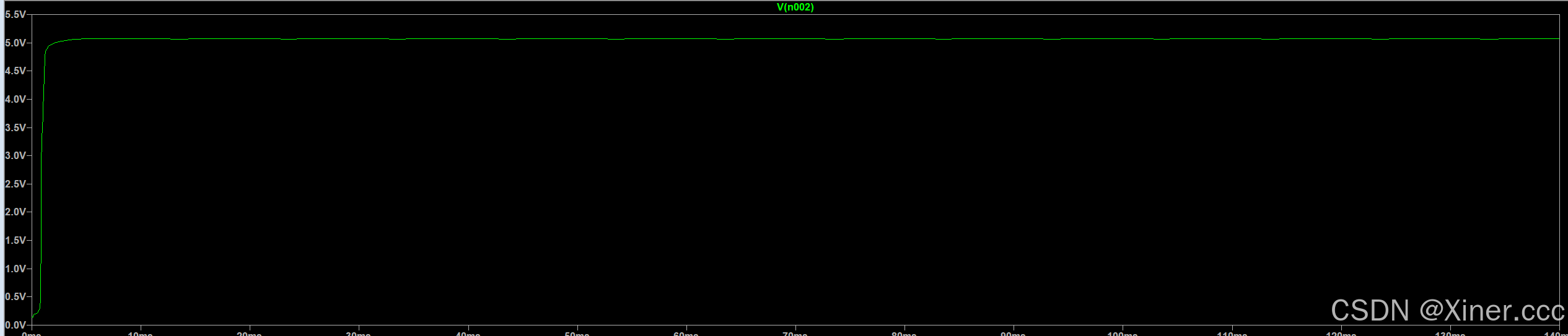

 图八 稳压电路仿真结果

3.器件选择

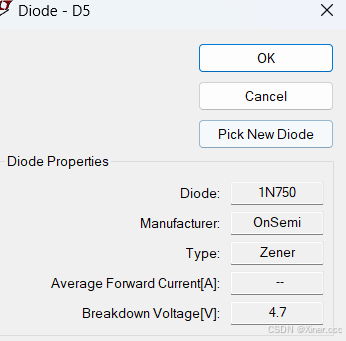

图九 稳压电路器件选择

稳压电路的器件选择如图九所示，稳压二极管D5的击穿电压选择为4.7V，电路工作时，D5工作在反向击穿区，使放大器同名输入端电压稳定在4.7V。
