Cadence Allegro初学者必问

1.Allegro如何导出其他设计的pcb封装库

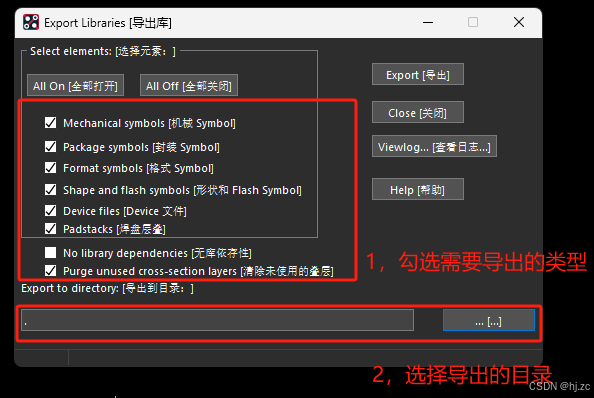

选择File-Export-Libraries，后进行如下图设置，最后Export

2.Allegro切换成英文版本方法

• 改变系统环境变量设置：控制面板-系统-高级系统设置-环境变量，在“系统变量”中找到名为intl_enabled的环境变量，将其删除；
• 重启Allegro，此时，Allegro的界面应该会显示为英文。

注：这里不建议使用汉化版，软件格式会有变化，很多格式不兼容

3.Allegro快捷键设置

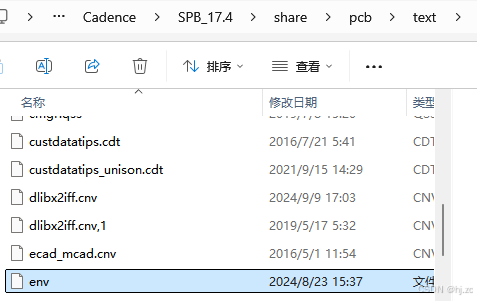

• allegro定义快捷键的env文件位置：Cadence的下载目录中，查找如下图所示：

若不清楚Cadence的下载目录，可在Allegro软件的图标右键，打开文件所在的位置，便可清楚知道Cadence的下载目录。

• 将Allegro快捷键更改为自己习惯的按键

通过记事本打开env文件，然后按照自己习惯更改快捷键设置

4.导出symbol的坐标文件

File-Export-Placement,选择symbol origin(元件的中心点)为中心，选择文件保存位置，Export即可

5.整体旋转一部分器件（以各个元件的中心为中心整体旋转）

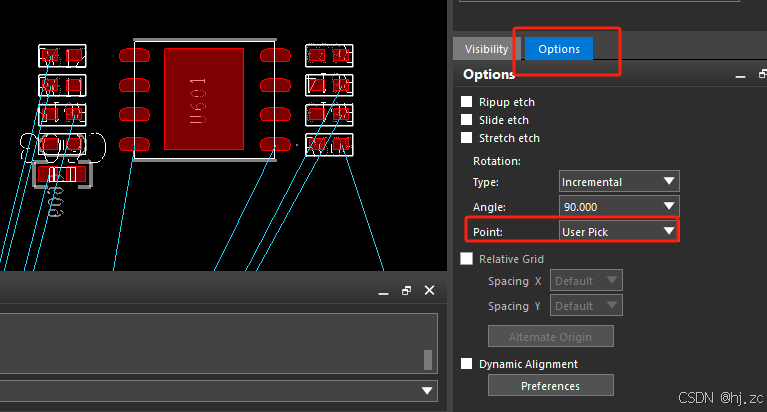

激活MOVE指令，选中需要旋转的部分元件，进行如下图设置，再进行旋转即可

6.元件对齐

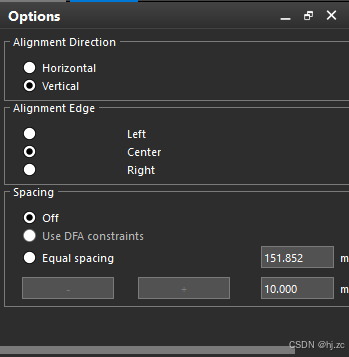

选中想要对齐的元件，后在元件封装右键-Align component,可以根据需求选择对齐方式

7.Orcad导出pdf

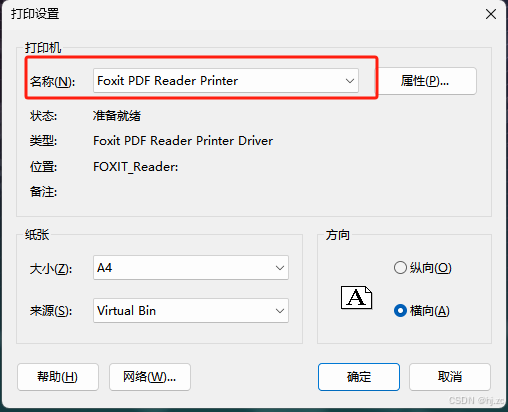

首先选择工程里的.dsn，File-Print Setup-打印机名称处选择一个虚拟打印机，导出PDF,如下图：

8.Allegro规则管理器设置

通过Setup-Constraint或者直接点击图标进入规则管理器，打开规则管理器，可以看到有8类规则(见下图)，分别是电气规则、物理规则、间距规则、相同网络间距、管理PCB制造规则、属性规则、DRC检查规则，其中，前四项是常用项，下面逐一进行解释。

        8.1电气规则

        电气规则主要用于控制信号线的阻抗和时序，是高速电路设计中的关键因素。

1.  创建BUS：与Class类似，BUS用于将一组具有相似电气特性的线路组合在一起。
   -选择要创建BUS的网络，右键创建BUS。
2. 创建等长规则：
   - 对于需要等长的信号线组，创建等长规则，并将其指定给对应的BUS。
   - 如果拓扑结构不同，需创建新的等长规则。

        8.2物理规则

        物理规则主要用于控制走线的宽度、孔径大小等物理特性，主要包括以下几个步骤：

1. 创建规则内容：

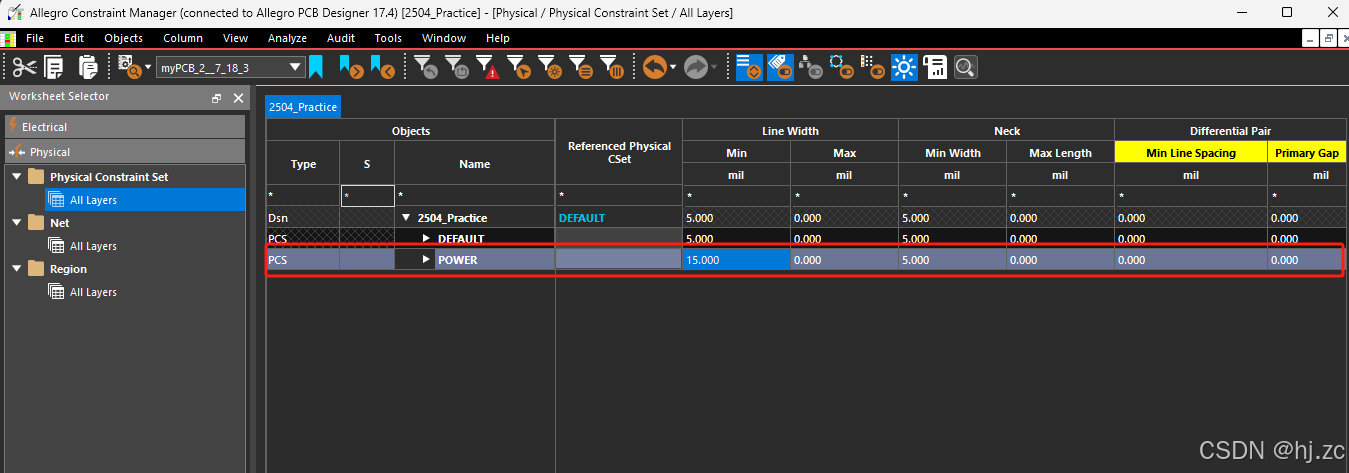

• 目名在项称上点击右键选择“Create”，即可创建新的物理规则,我这里创建了POWER规则，并设定最小线宽为15mil

注：最大值处默认为0，即为无穷大，可以不作更改

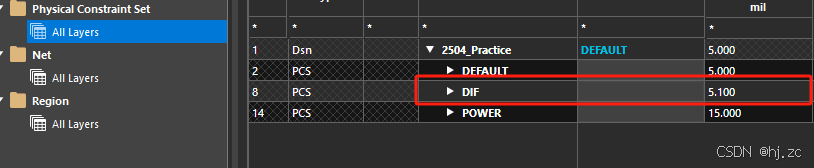

• 默认情况下，系统会提供一些预设规则，例如上图中的DEFAULT规则即为系统给出的默认规则，但通常需要根据具体需求创建更多规则，比如可以为差分对、电源网络等特定类型创建专用规则。
• 在物理规则中的Net中，可以选择net进行规则分配，如下图：

这里我将WCC_IN、VCC5V分配为POWER类，即规则设定最小线宽为15mil

    2. 孔的设置

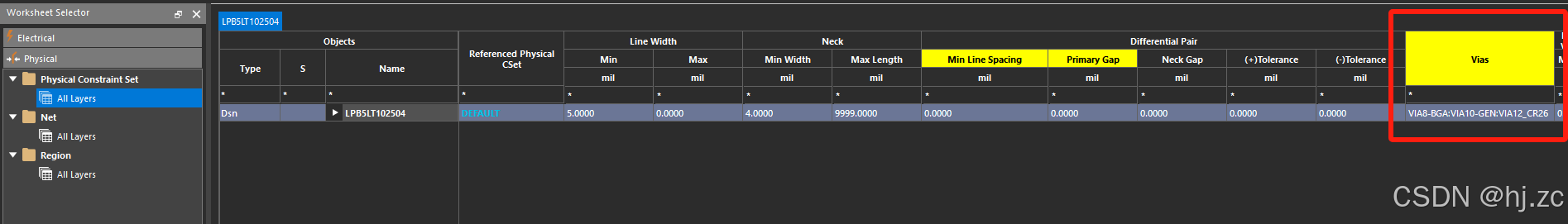

 过孔在物理规则中设置位置如下图：

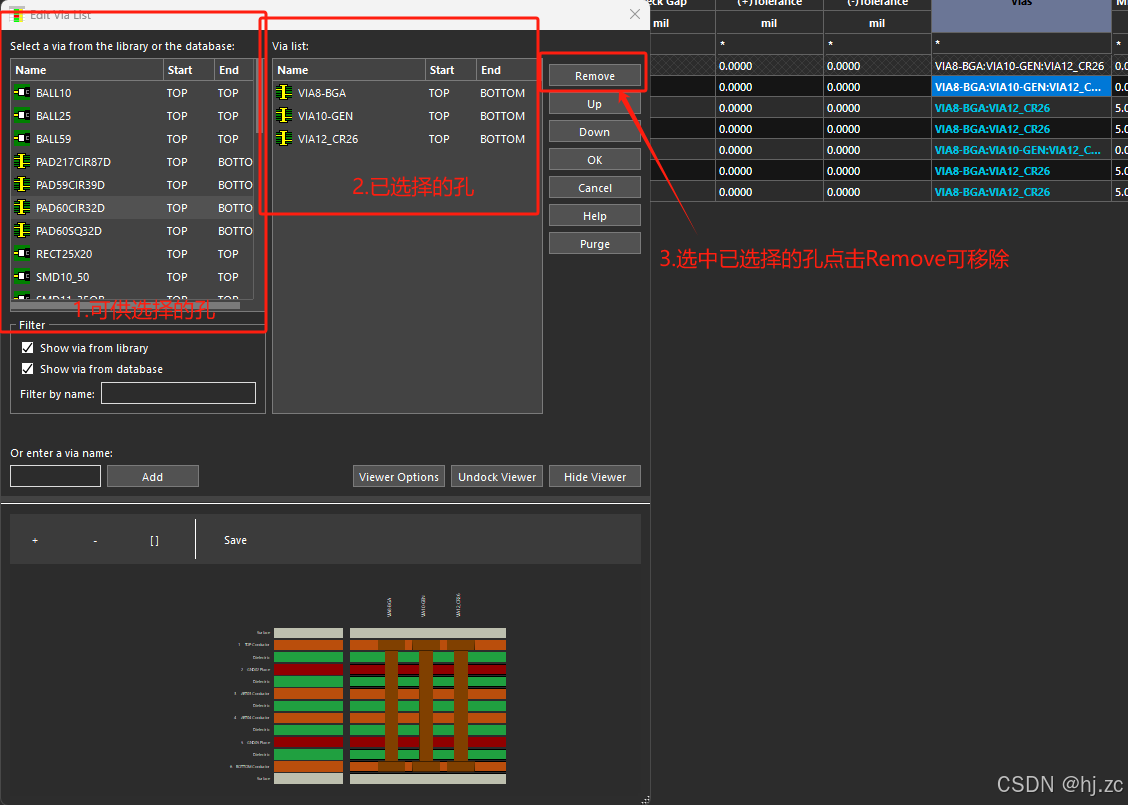

双击进行孔的选择，如下图所示：

        8.3间距规则

        间距规则用于控制不同网络之间的最小距离，主要包括以下几点：

1. 创建规则内容：创建间距规则的过程与物理规则相似，主要包括创建规则、Class和指定规则。同样是按照物理规则的步骤进行规则的创建，以及网络的规则分配，这里不作赘述。

        8.4DRC规则

        DRC（Design Rule Check）用于检查电路板设计是否符合所设定的所有规则。

1.  DRC报告：打开DRC标签页，查看所有违反规则的情况。双击报告中的违规项，可以快速定位到问题所在位置。
2. DRC分析：并非所有DRC违规都需要修正，应仔细分析其合理性。

9.Allegro规则管理器创建BUS总线

注：Allegro在PCB中创建BUS时，只能自定义属性添加，不能在CM约束管理器中创建

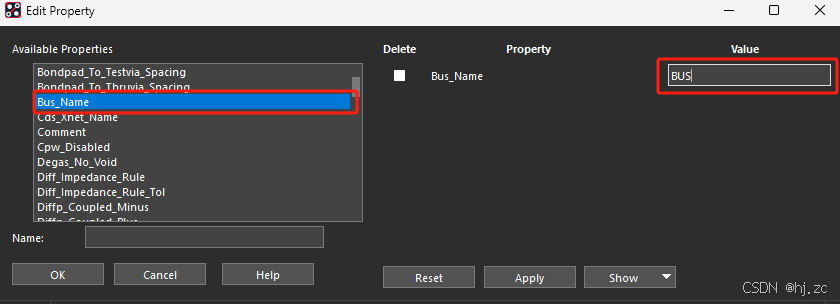

• Edit-Properties-选中某一网络，弹出如下对话框，选择BUS_Name,自定义BUS的名称后OK,即可成功创建，如下图所示：

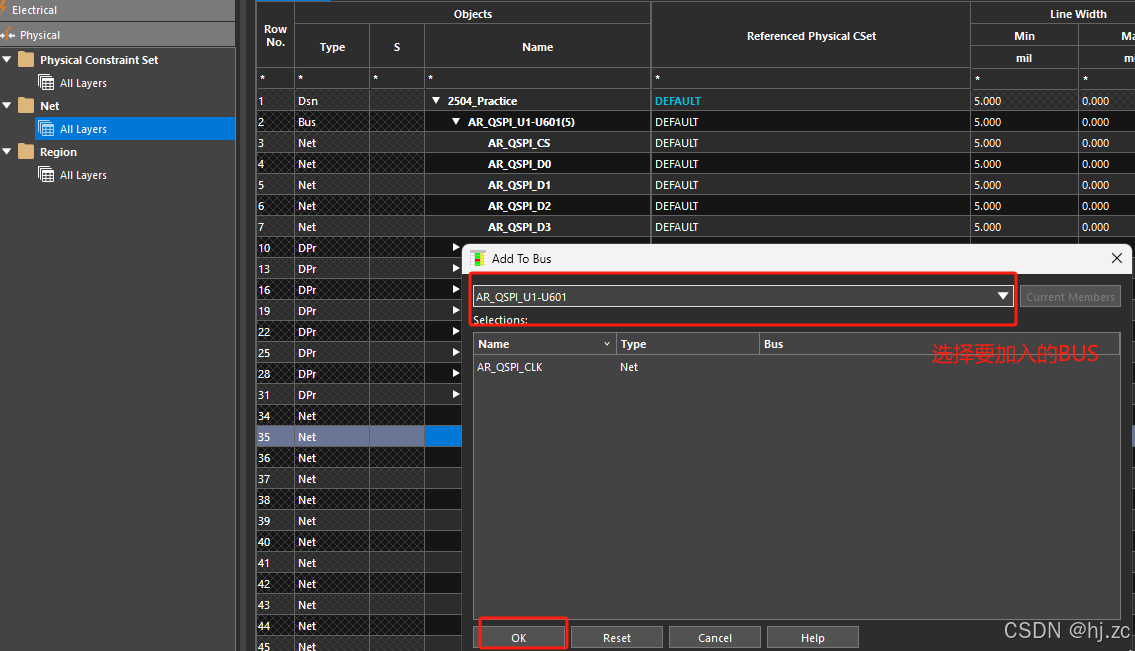

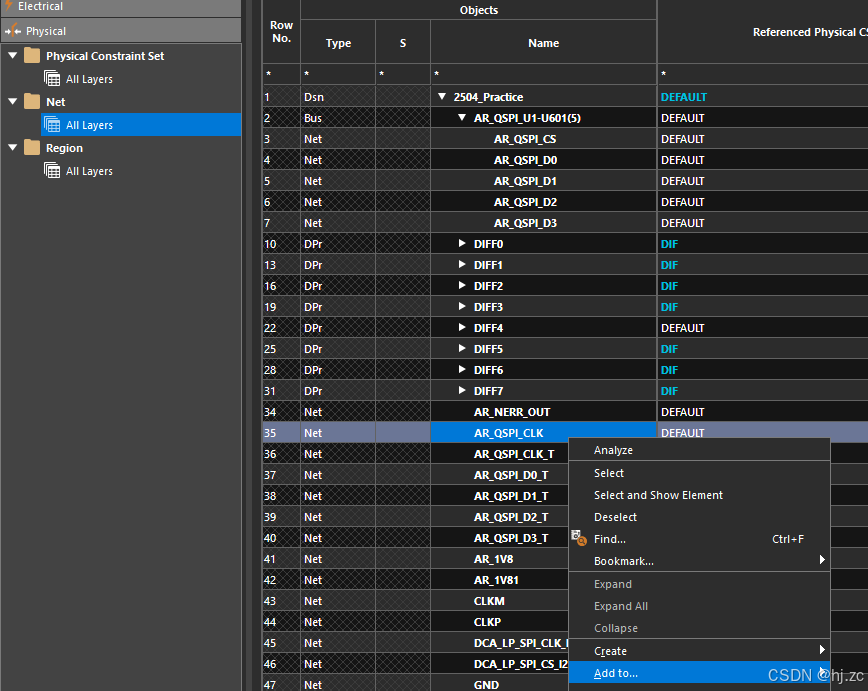

• 创建成功后，可以在规则管理器中看到我们创建的BUS,也可以添加其他Net到创建的BUS中，如下图：

10.Allegro规则管理器出现强制全屏关不了的解决方法

任意打开某一项规则设置，如Physicial,然后工具栏View-View always on the top即可解决

11.Allegro规则管理器中设置差分对以及差分线等长

1. 创建差分对以及物理规则设置

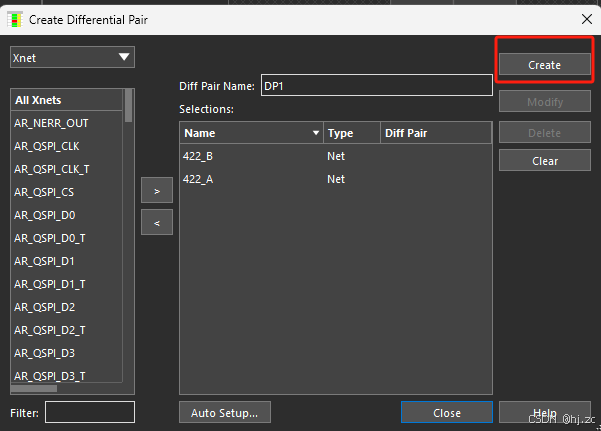

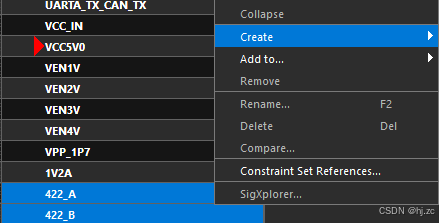

• 首先打开规则管理器的电气规则-Net-Relative Propagation Delay,选择需要设置差分对的网络，右击-Creat-Differential Pair-Creat即可成功创建差分对，见下图：



• 差分对创建后，需要进行物理规则设置线宽等，物理规则也需创建差分线的规则，如下图：

• 物理规则创建好后，需要将网络分配差分线的规则，如下图：

     2.设置差分线等长
