6.（OLED屏幕）在STM32C8T6上使用OLED模块

stm32c8t6、oled屏幕、stlink即可实现点亮屏幕

本文基于该教程【STM32入门教程-2024】第14集 如何在OLED屏幕上挥毫_哔哩哔哩_bilibili

大家记得一键三连！！！

1.可以简单了解下OLED模块的硬件底层构造及其原理

OLED（Organic Light-Emitting Diode），有机发光二极管/半导体

是一种有可发光特性的有机分子聚合物

优点：功耗低、体积小、成本低

OLED通信采用I2C协议，详细可见上一篇文章

---

2.memset()函数

格式：memset(GRAM,0,sizeof(GRAM));

作用：该函数可以将内存都设置成同一个数

参数：数组、设置的值、长度

！！！记得——#include "string.h"

---

3.（实验）将OLED模块与STM32设置的打开I2C的GPIO口相连，并将写好的代码通过stlink烧录进STM32中，实现点亮OLED屏幕

3.1 器材

硬件：STM32F103C8T6、OLED屏幕、面包板、STLink、若干杜邦线

软件：CubeMX、keil5

3.2 结果

简单使用OLED

3.3 接线

大家对照相应杜邦线接线即可

将OLED的SDA、SCL口接到你stm32打开I2C的GPIO口上即可

（我这里PB6是SCL口、PB7是SDA口）

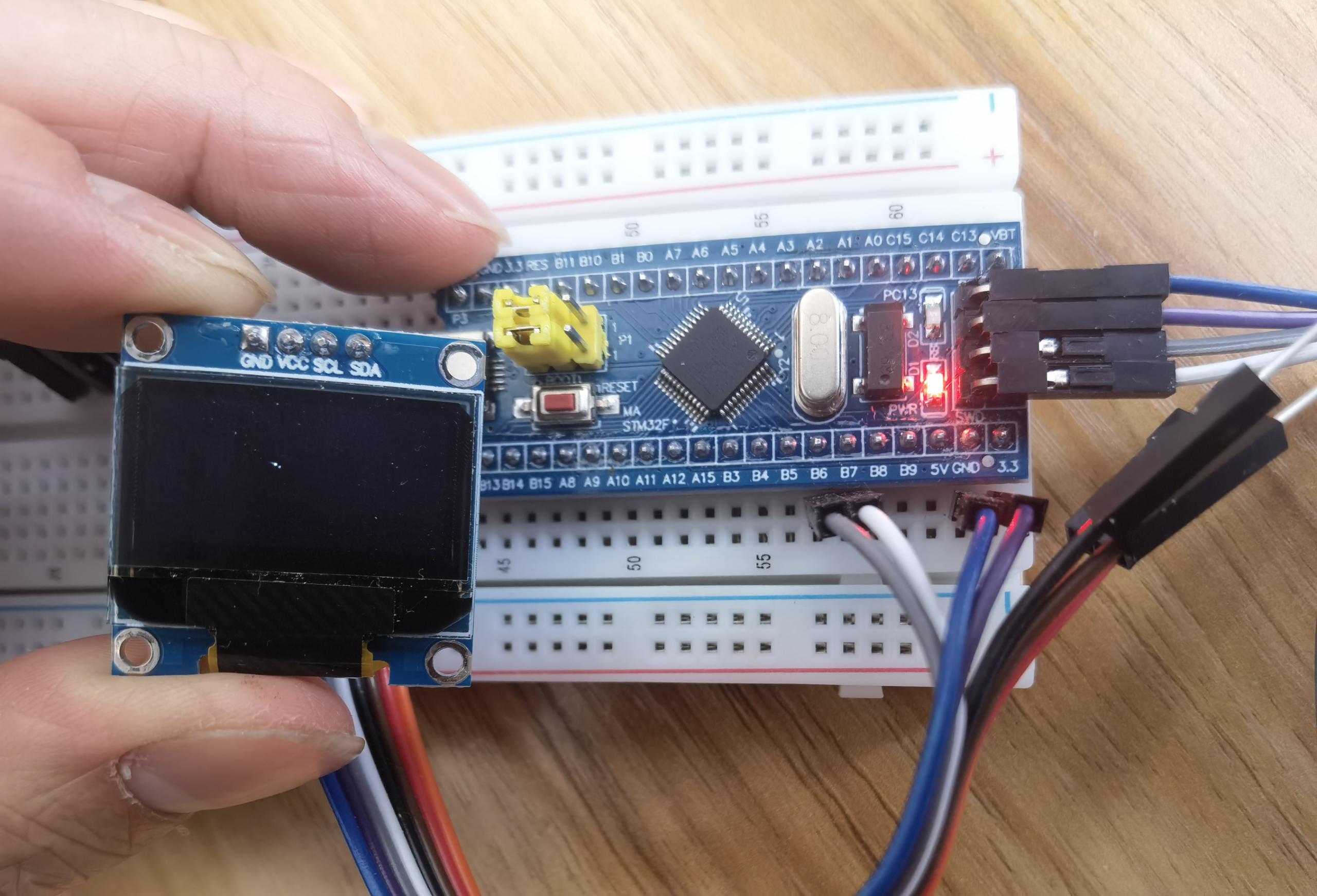

总体接线图

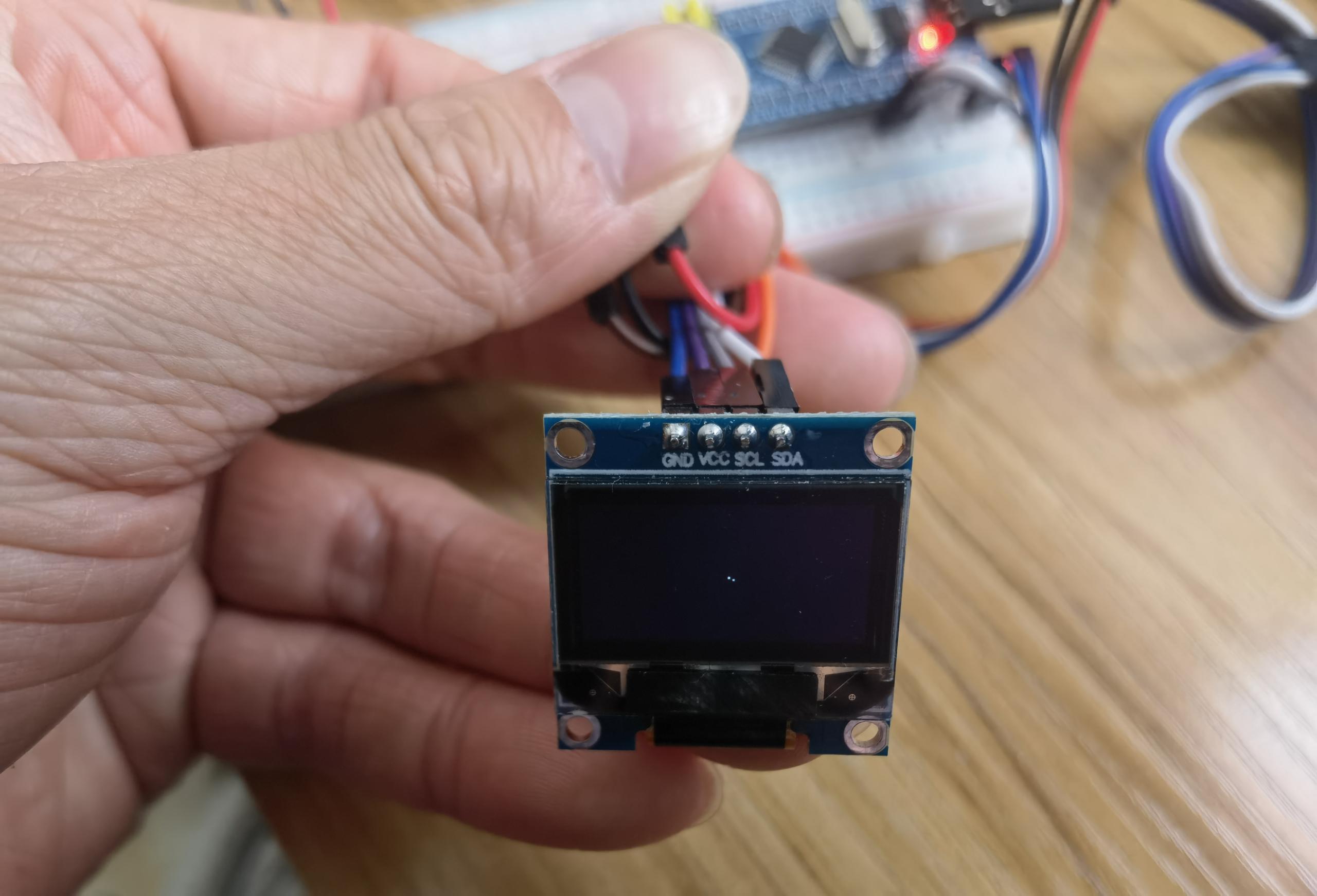

OLED屏幕接线图

3.4 CubeMX配置

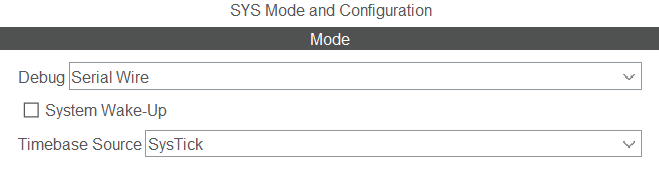

 SYS配置

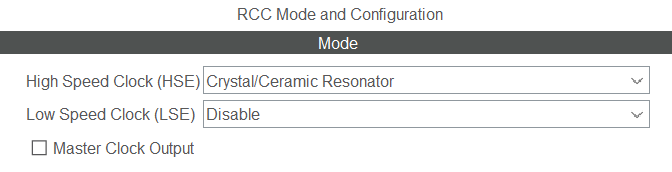

RCC配置

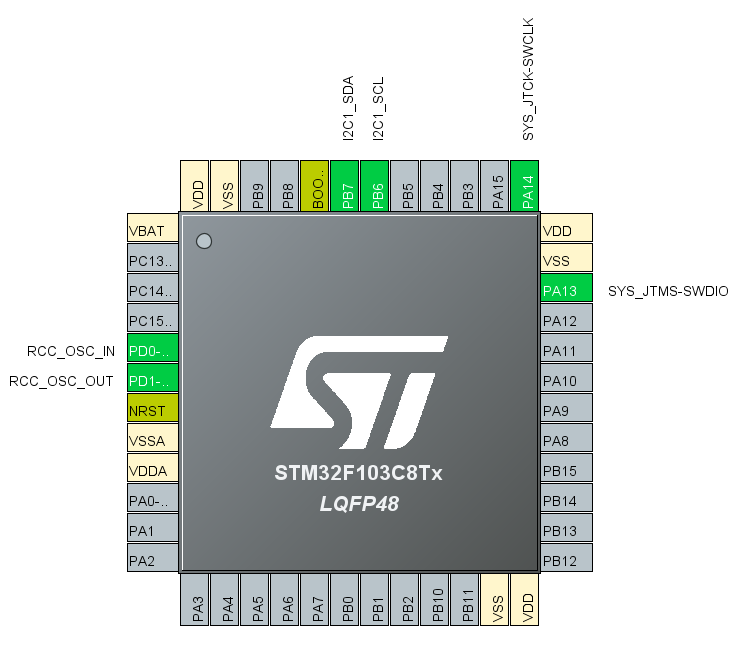

I2C1设置，下方设置为：Fast Mode

时钟配置，改为72 MHZ

3.5 代码（仅添加修改处）

/*oled.h*/
#ifndef INC_OLED_H_
#define INC_OLED_H_

#include "i2c.h"

void OLED_Init();
void OLED_DisPlay_On();
void OLED_NewFrame();
void OLED_ShowFrame();
void OLED_SetPixel(uint8_t x,uint8_t y);
void OLED_Test();

#endif /* INC_OLED_H_*/

/*oled.c*/
#include "oled.h"
#include "string.h"

#define OLED_ADDRESS 0x78

void OLED_SendCmd(uint8_t cmd){
	uint8_t sendBuffer[2];//2字节大小的数组
	sendBuffer[0] = 0x00;//代表指令通信
	sendBuffer[1] = cmd;//指令
	//I2C发送函数，参数：外设句柄的指针、从机地址、发送数据的指针、数据长度、等待超时时间
	HAL_I2C_Master_Transmit(&hi2c1,OLED_ADDRESS,sendBuffer,2,HAL_MAX_DELAY);
}

//OLED初始化函数,驱动包里有
void OLED_Init()
{
  OLED_SendCmd(0xAE); /*关闭显示 display off*/

  OLED_SendCmd(0x20);
  OLED_SendCmd(0x10);

  OLED_SendCmd(0xB0);

  OLED_SendCmd(0xC8);

  OLED_SendCmd(0x00);
  OLED_SendCmd(0x10);

  OLED_SendCmd(0x40);

  OLED_SendCmd(0x81);

  OLED_SendCmd(0xDF);
  OLED_SendCmd(0xA1);

  OLED_SendCmd(0xA6);
  OLED_SendCmd(0xA8);

  OLED_SendCmd(0x3F);

  OLED_SendCmd(0xA4);

  OLED_SendCmd(0xD3);
  OLED_SendCmd(0x00);

  OLED_SendCmd(0xD5);
  OLED_SendCmd(0xF0);

  OLED_SendCmd(0xD9);
  OLED_SendCmd(0x22);

  OLED_SendCmd(0xDA);
  OLED_SendCmd(0x12);

  OLED_SendCmd(0xDB);
  OLED_SendCmd(0x20);

  OLED_SendCmd(0x8D);
  OLED_SendCmd(0x14);

  OLED_NewFrame();
  OLED_ShowFrame();

  OLED_SendCmd(0xAF); /*开启显示 display ON*/
}

/**
 * @brief 开启OLED显示
 */
void OLED_DisPlay_On()
{
  OLED_SendCmd(0x8D); // 电荷泵使能
  OLED_SendCmd(0x14); // 开启电荷泵
  OLED_SendCmd(0xAF); // 点亮屏幕
}

//设置“显存”
uint8_t GRAM[8][128];//8页*128列，缓存128*64个像素值

//将显存清空为0
void OLED_NewFrame(){
/*	for(uint8_t i = 0;i < 8;i++){
		for(uint8_t j = 0; j <128;j++){
			GRAM[i][j] = 0;
		}
	}*/
	memset(GRAM,0,sizeof(GRAM));//memset函数可以将内存都设置成同一个数,参数：数组、设置的值、长度
}

//将显存显示到屏幕上的函数
void OLED_ShowFrame(){
	uint8_t sendBuffer[129];//存储待发送数据的数组
	sendBuffer[0] = 0x40;//指令
	//总览是，将显存里的一页先显示出来，再+i来增加页数
	for(uint8_t i = 0;i < 8; i++){
		/*此处列循环可以直接用memcpy来代替*/
		for(uint8_t j = 0;j < 128; j++){
			//将数组的第j+1字节都赋值为第i页第j列的数据，把二位数组GRAM的值全部压到一位数组（待发送数据的数组）sendBuffer中
			sendBuffer[j+1] = GRAM[i][j];//这里加1，是因为[0]存的是0x40
		}
		OLED_SendCmd(0xB0 + i);//页地址设置为第0页,页数增加，要+i
		OLED_SendCmd(0x00);//列地址低四位设置为0
		OLED_SendCmd(0x10);//列地址高四位设置为0
		HAL_I2C_Master_Transmit(&hi2c1,OLED_ADDRESS,sendBuffer,sizeof(sendBuffer),HAL_MAX_DELAY);
	}
}

//设置某个像素亮起
void OLED_SetPixel(uint8_t x,uint8_t y){
	if(x >= 128 || y >= 64)return;//防止数组越界
	GRAM[y/8][x] |= 0x01 << (y % 8);//像素共是128*64,即6页128列，所以y/8，一列上是8个像素，所以要进行左移操作
}

void OLED_Test(){
	OLED_SendCmd(0xB0);//页地址设置为第0页
	OLED_SendCmd(0x00);//列地址低四位设置为0
	OLED_SendCmd(0x10);//列地址高四位设置为0

	uint8_t sendBuffer[] = {0x40,0xAA};//设置发送数据内容
	HAL_I2C_Master_Transmit(&hi2c1,OLED_ADDRESS,sendBuffer,sizeof(sendBuffer),HAL_MAX_DELAY);
}

/*main.c内需要include的地方*/
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "i2c.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "oled.h"
/* USER CODE END Includes */

/*main.c内BEGIN 2和while循环内代码*/
 /* USER CODE BEGIN 2 */
	HAL_Delay(200);//OLED比stm32启动慢，需要加延时
	OLED_DisPlay_On();
	OLED_Init();
	OLED_NewFrame();
	OLED_ShowFrame();
	OLED_Test();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		for(uint8_t i = 0;i < 64;i++){
			OLED_NewFrame();
			OLED_SetPixel(2*i,i);
			OLED_ShowFrame();
		}
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

---

[重点]！！！实验注意：（一些区别、问题以及解决方法）

①视频当中的编译软件是CubeIDE，这里使用keil5软件；视频里使用的是up自己的开发板，我们需要自己连线

②出现中文乱码情况，keil5软件需要将编码规则改为UTF-8

 打开扳手

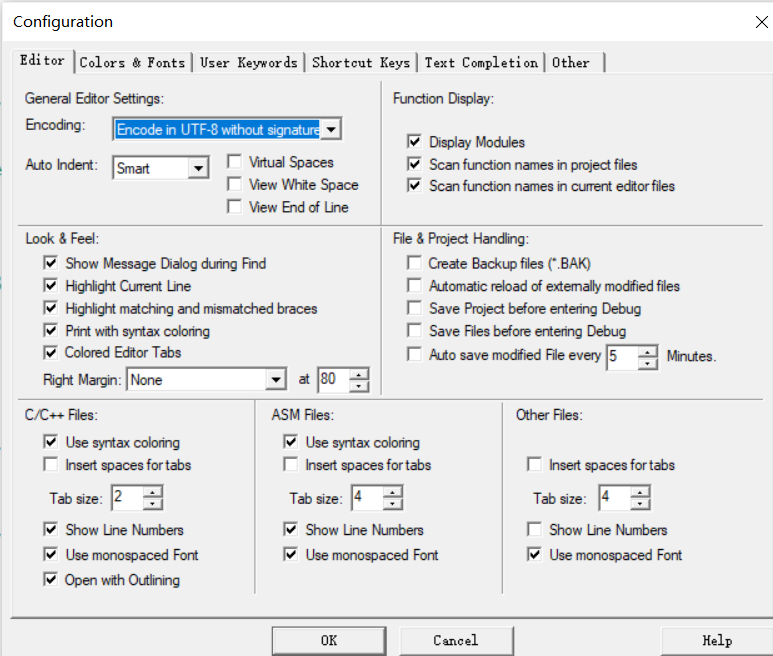

更改编码规则为UTF-8

③注意自己的OLED屏幕地址（从机地址码）

视频里的是0x70，我这里的是0x78（写在OLED屏幕背面）

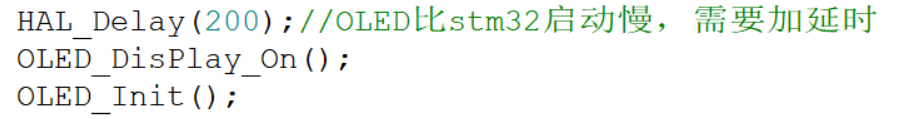

④main.c里的BEGIN 2中延时设置为200，视频里为20

⑤屏幕还是没有反应，还需要打开OLED显示，

在main.c中的BEGIN 2内写上：OLED_DisPlay_On()

别忘了在oled.c内声明下函数：

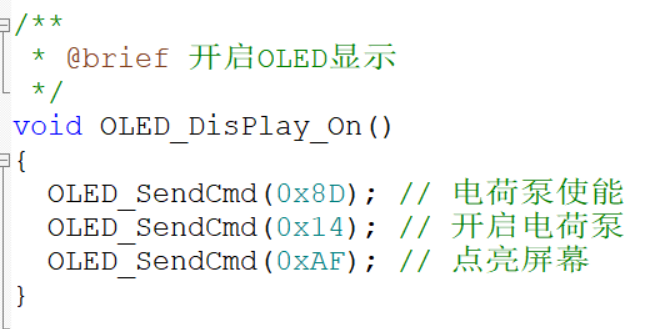

OLED_DisPlay_On()  定义

 详细见上面3.5代码

⑥OLED_Init（）初始化代码，是其驱动包内的，可以直接复制我上方OLED_Init（）代码

⑦视频内若有不懂代码，可以见我上方3.5代码详细注释！！！

⑧如果代码部分还是不对，别忘了在.h文件中声明下
