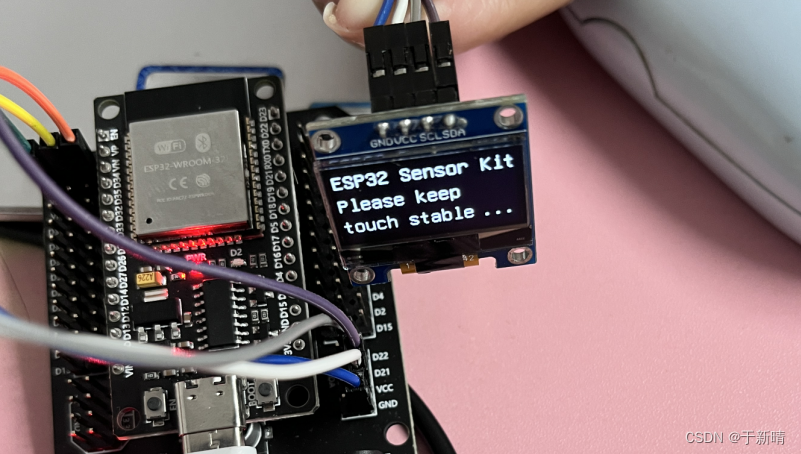

本文介绍了如何使用Arduino和ESP32 WROOM 32E开发板配合PulseSensor传感器进行心率测量。步骤包括安装ESP32驱动、选择开发板型号、安装库文件、配置传感器及显示屏引脚、设置外部中断以及烧录代码。烧写成功后，通过手指接触传感器即可显示心率数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

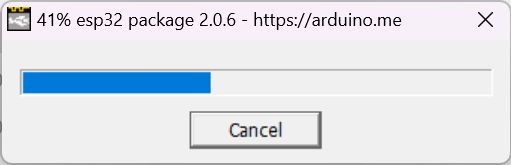

1、下载ESP32驱动

2、右击以管理员身份运行

3、运行完成后，即可安装成功。打开Adruino，选中如图开发板

4、双击打开.ino文件

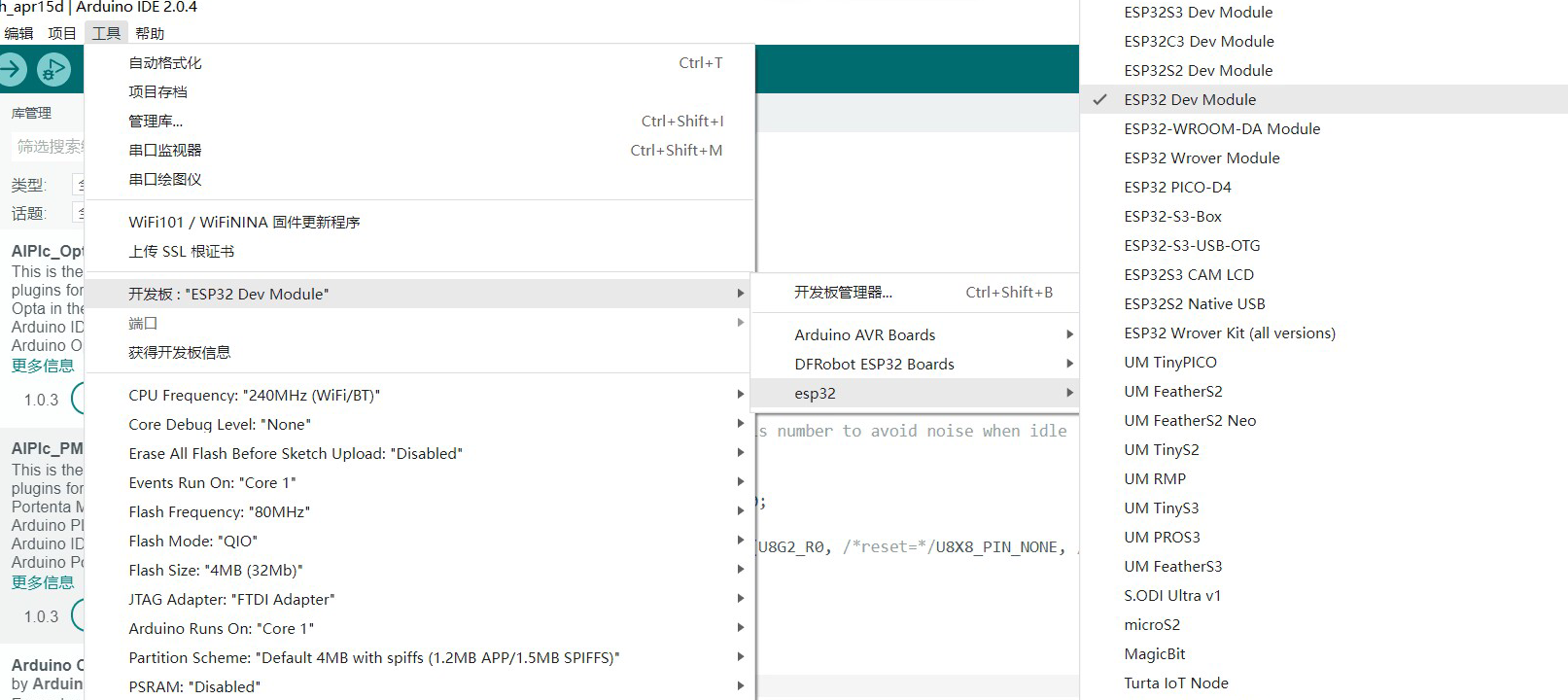

5、 选择合适的开发板型号和端口

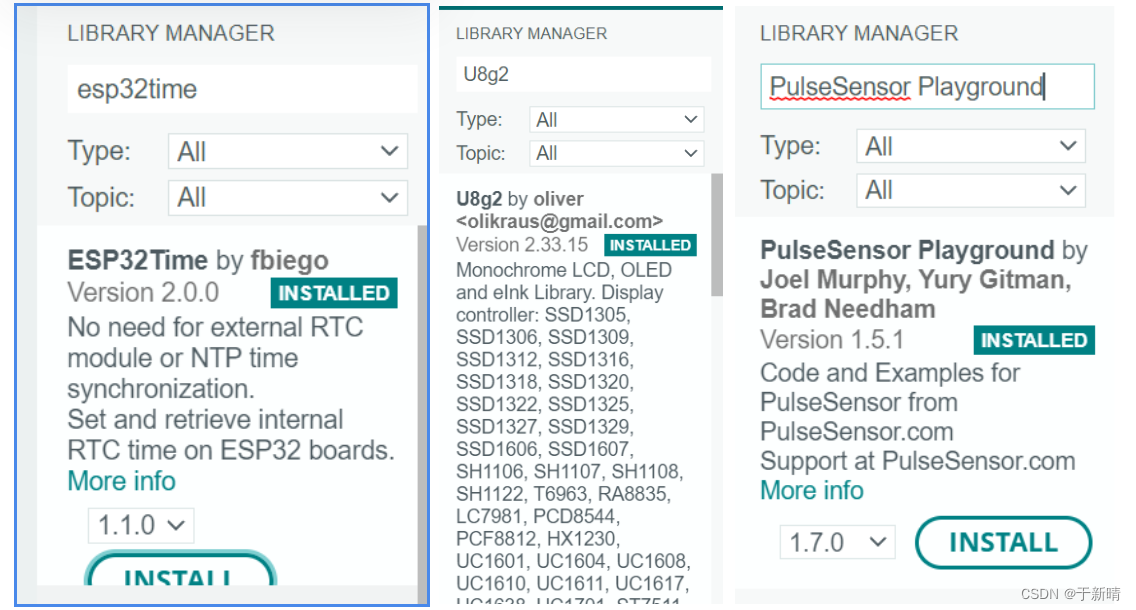

6、 安装库文件ESP32time、U8g2、PulseSensor Playground

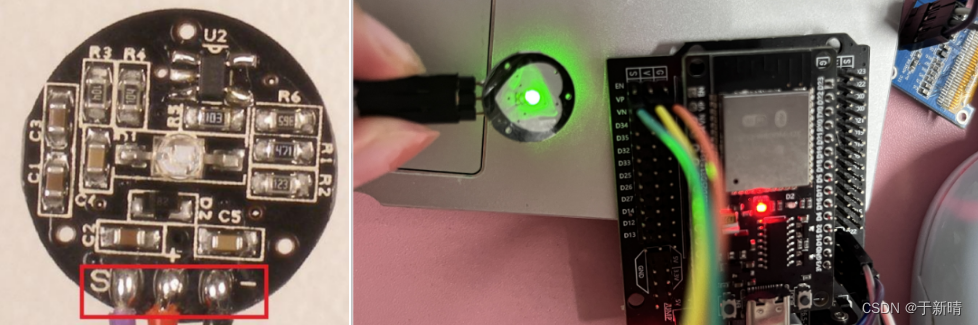

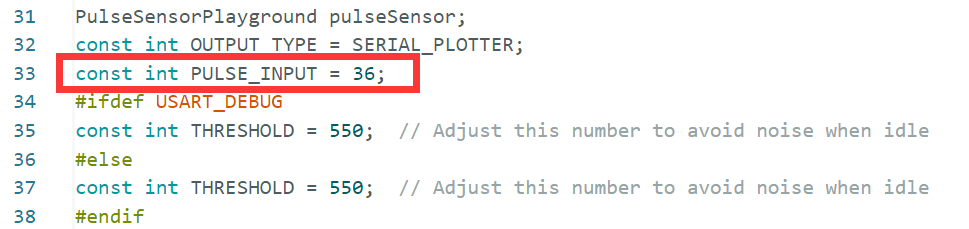

 7、修改为自己的传感器S口连接的引脚，此处我选择D36。

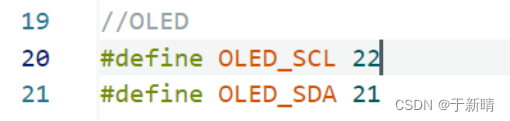

8、修改OLED显示屏SCL和SDA的引脚。使用ESP32_WROOM_32E开发板时修改为22，21号。

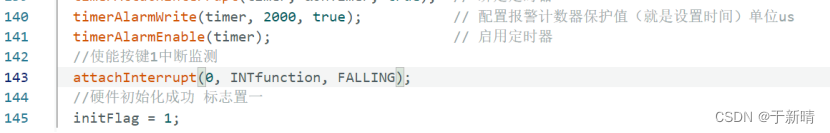

 9、定时中断启动中，可以采用按键来中断检测将数据存储到SD卡，ESP32_WROOM_32E开发板支持使用BOOT和EN口连接按键，EN为复位按键，所以此处采用BOOT IO0口,将外部中断attachInterrupt函数的第一个参数改为0。（具体选几号IO口请查阅开发板手册）。

函数功能：配置初始化外部中断

参数1：pin,外部中断所使用的引脚，ESP32所有引脚均可以配置为外部中断引脚
