利用GIS确定一张照片的拍摄位置及方向

今天主要带大家来认识ArcGIS中的两个像工具,分别是【地理标记照片转点】和【原点夹角距离定义线】。多用于内业人员进行识别和判断通过野外作业获取照片的一些地物信息。比如说在进行村庄规划时,村中的卫生所、小卖部所在位置,在遥感影像上可能很难判别,出去调查回来若是标记不清晰就会很麻烦。再比如说在进行自然资源监测工作时若是外野某个小村庄内有需要监测的要素,我们就可以利用照片确定位置及大概范围。

一、地理标记照片转点工具

工具位置:【数据管理工具】->【照片】->【地理标记照片转点】。

该工具可以根据存储在照片中的坐标来创建点。也可以将照片文件作为附件添加到输出要素类的要素当中。

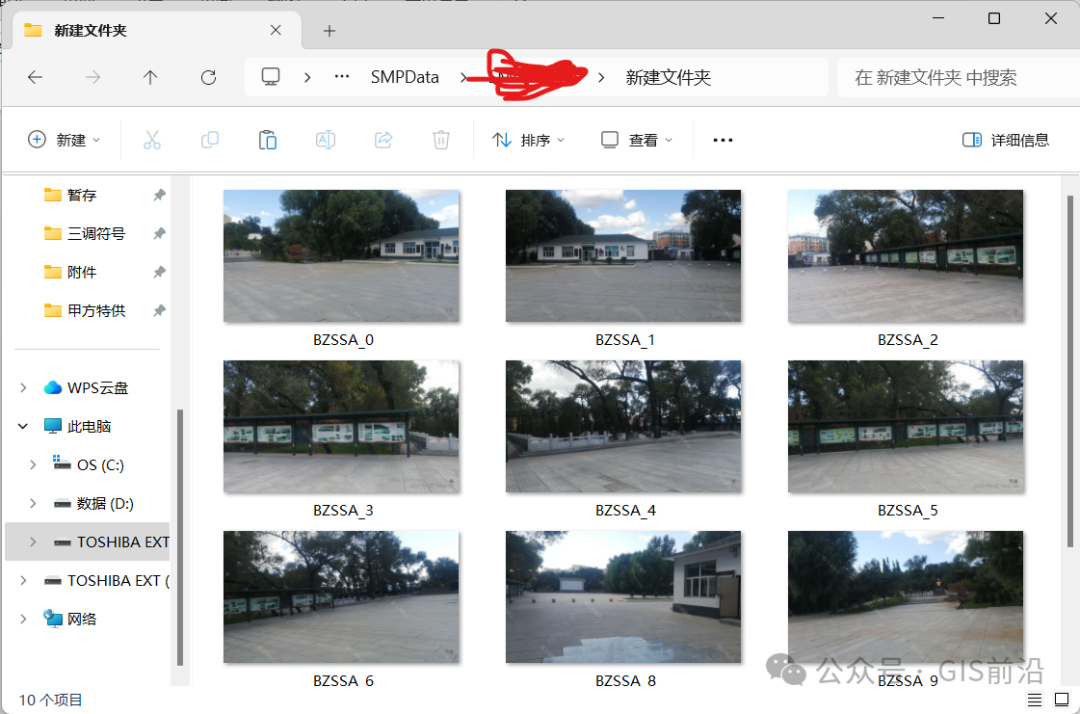

该工具是针对文件夹对照片批量处理的,所以我们在使用该工具之前先将照片存放在统一的文件夹当中。

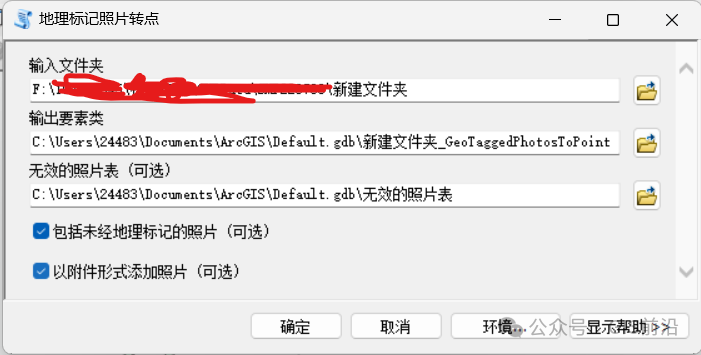

图片中【无效的照片表】可以将不含有坐标信息的照片以属性表的形式放置在地理数据库中,方便我们筛选出没有用的废照片。【包括未经地理标记的照片可选】和【无效的照片表】的效果差不多,选中后不含有坐标信息的照片会被软件以空几何的形式记录在属性表中。



勾选【以附件形式添加昭片】后可以将照片文件作为地理数据库附件添加到输出要素类中,利用【识别】工具、【超链接】工具或者【HTML弹出窗口】工具便可在ArcMAP中查看某一要素对应的照片。

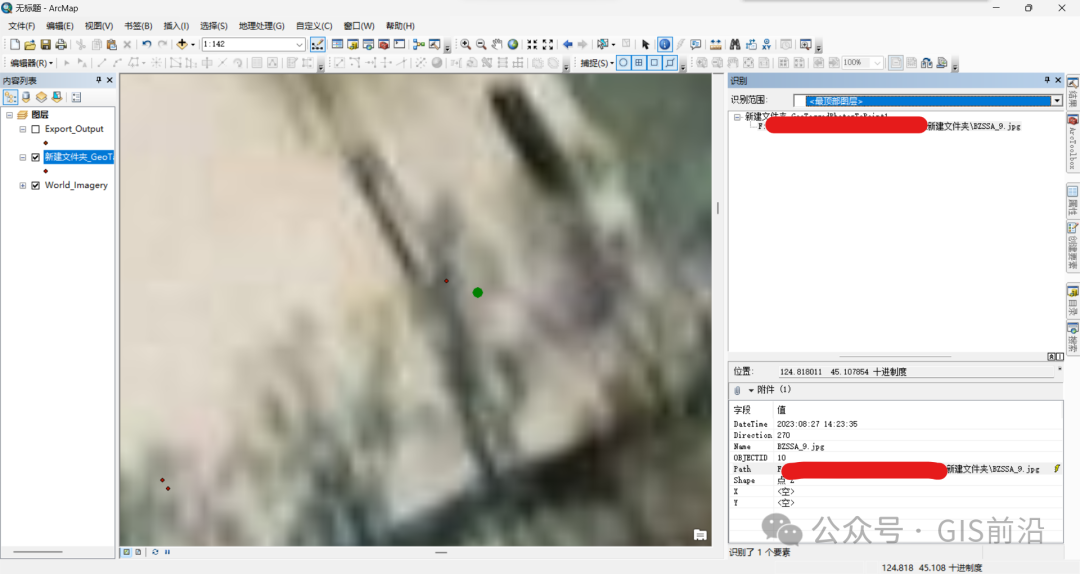

利用【识别】工具单击某一要素,并双击【识别】窗口下方文件路径即可查看照片。

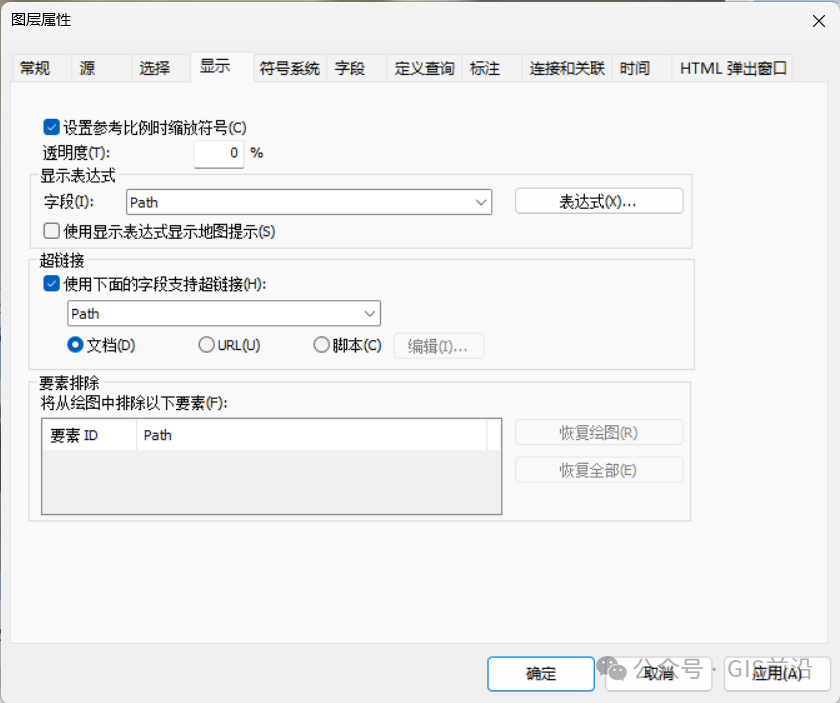

【超链接】工具需要我们进行属性设置,右键图层选择【属性】,在【显示】选项卡中设置存放照片文件路径的【Path】字段支持超链接。关闭属性窗口利用【超链接】工具单击某一要素即可查看对应照片。

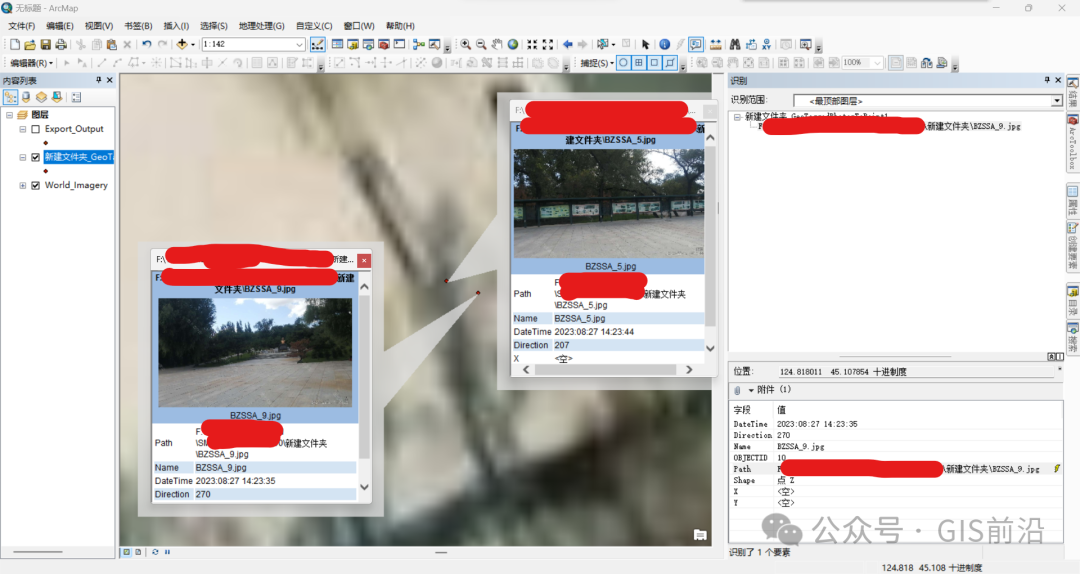

【HTML弹出窗口】工具单击要素即可查看照片,还可以同时查看多张照片。

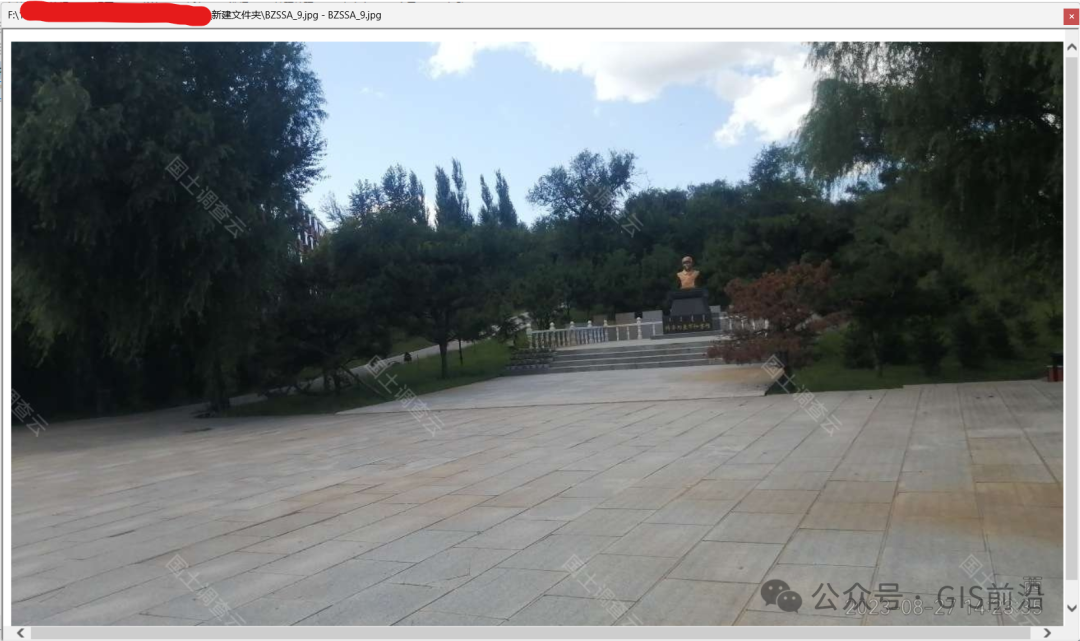

感觉照片太小看不清楚还可以双击照片放大观察。

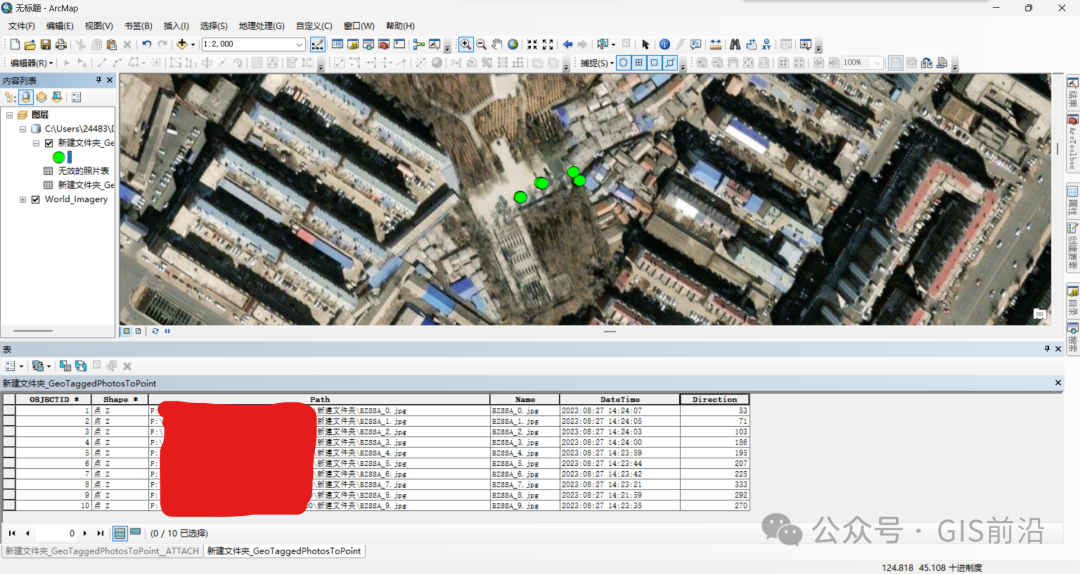

在生成的图层属性表中,【Direction】字段记录的信息就是照片拍摄的方位角,但是如果版本过低的话该工具则不会生成【Direction】字段。此时我们在使用【原点夹角距离定义线】工具之前同样可以直观的在地图上显示照片的拍摄角度,这就考验身为GIS人对软件使用的熟练程度了,一般人很少能知道这个技巧。

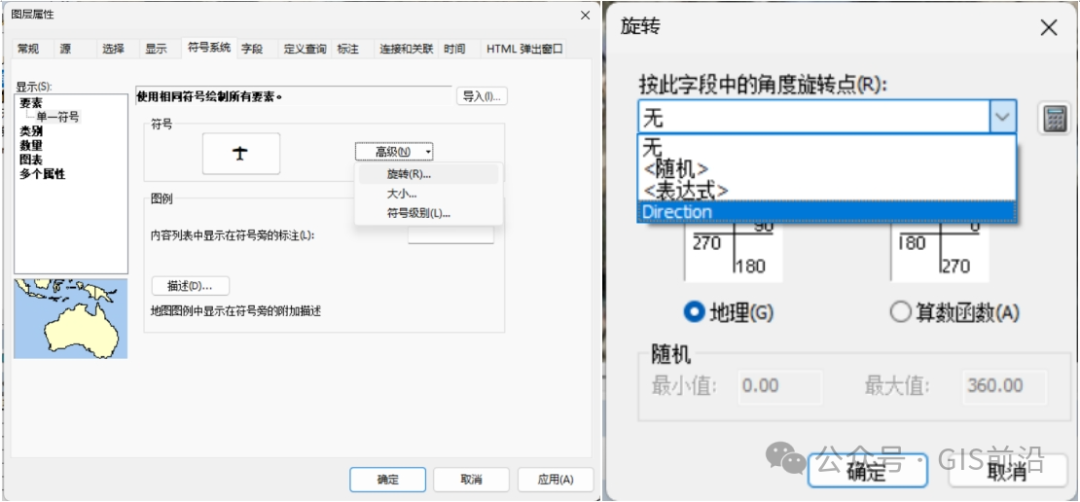

右键图层选择【属性】,在【符号系统】选项卡设置符号为【飞机场】,点击【高级】->【旋转】,设置按【Direction】字段中的角度旋转点,另外即使不使用【飞机场】符号,自己利用【符号属性编辑器】设计一个向上的箭头符号效果是一样的。









设置完成后便可以观察到飞机头的朝向便是该照片的拍摄方向,但是像图中左下角的位置,拍摄点过于集中的话,就不便判断了。这就需要用到我们今天所介绍的第二个工具了。



二、原点夹角距离定义线工具

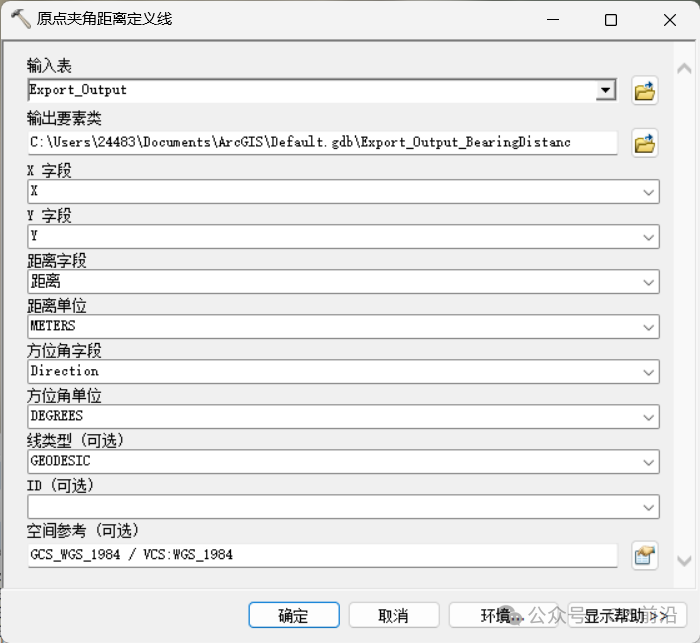

工具位置:【数据管理工具】->【要素】->【原点夹角距离定义线】。

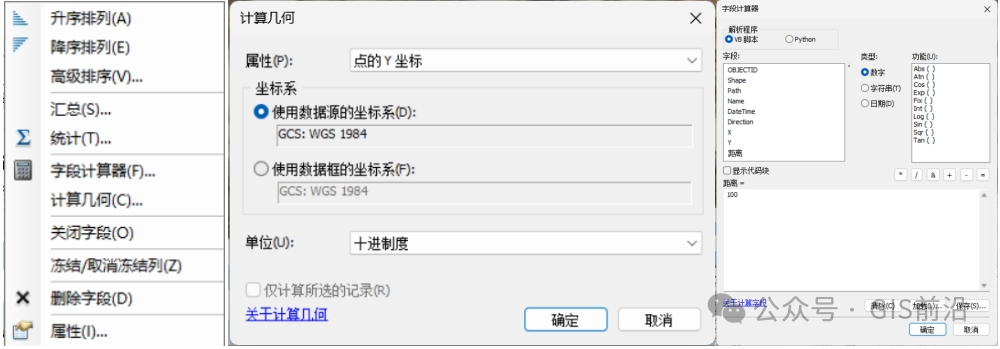

在使用【原点夹角距离定义线】工具之前,首先需要我们在图层属性表中新建三个字段,分别是XY坐标字段和距离字段,XY坐标字段利用【计算几何】计算即可,距离字段利用【字段计算器】统一赋值30-100米即可。

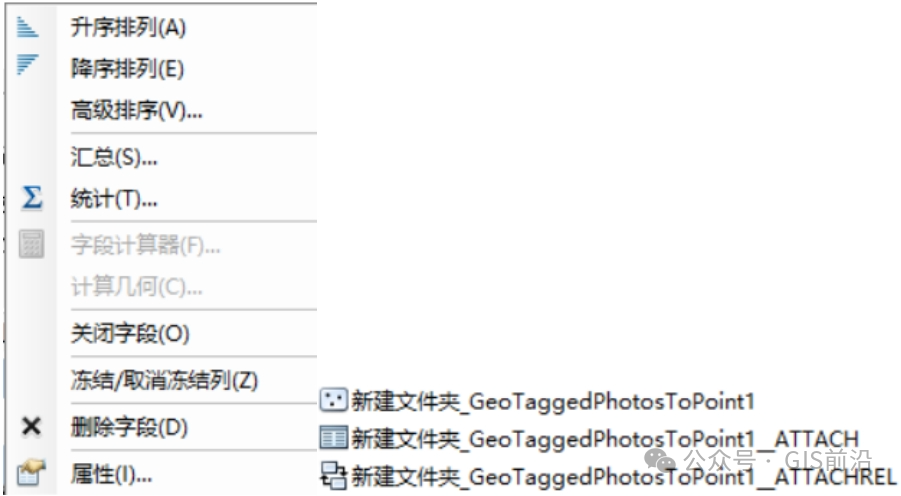

另外,在使用【计算几何】和【字段计算器】时可能会遇到下图这样的情况,原因就在于【地理标记照片转点】工具除了会生成点图层以外还会生成一个关系类和与点图层有复合关系的属性表,有两种处理方式,一种是删掉关系类,另一种是将点图层导出为新图层,除了【HTML弹出窗口】工具不能正常使用外,【识别】工具和【超链接】工具均能够正常使用。

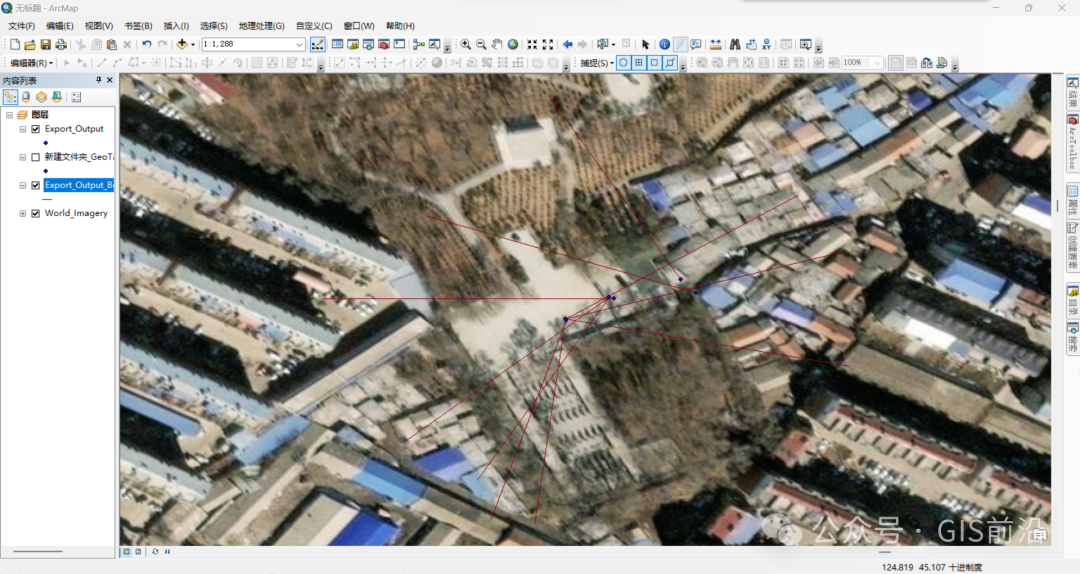

生成图层后,即可观察到照片的拍摄角度。
