一、条件与目标
1.已有:一张JPG格式的铁路线路图
2.目标:将地图赋予经纬度坐标
二、步骤
Step1:导入JPG图片
点击工具栏中的添加,选中JPG地图并确认
Step2:设置坐标系和坐标显示

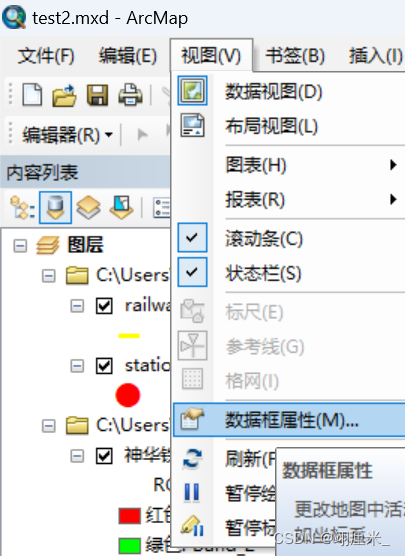

点开视图窗口并打开数据框属性

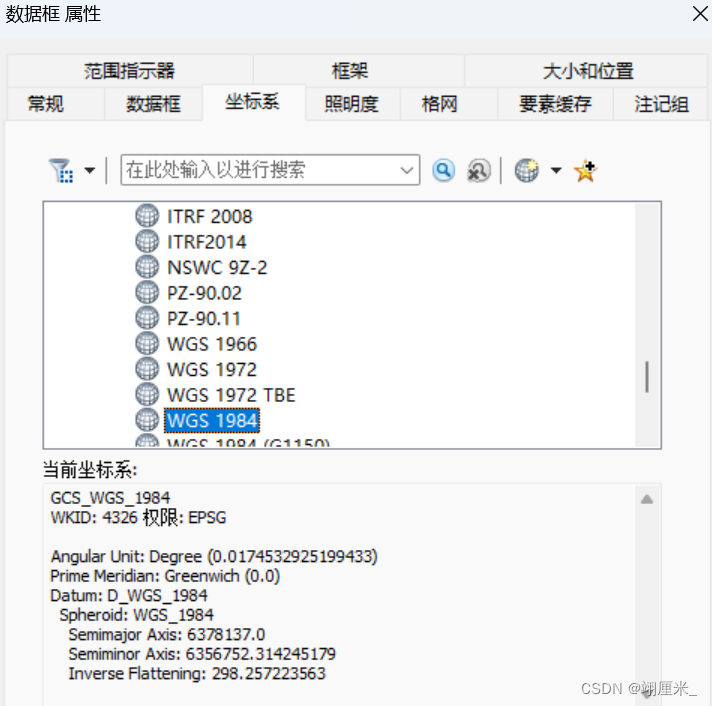

①在坐标系选项卡中设定坐标系为WGS 1984

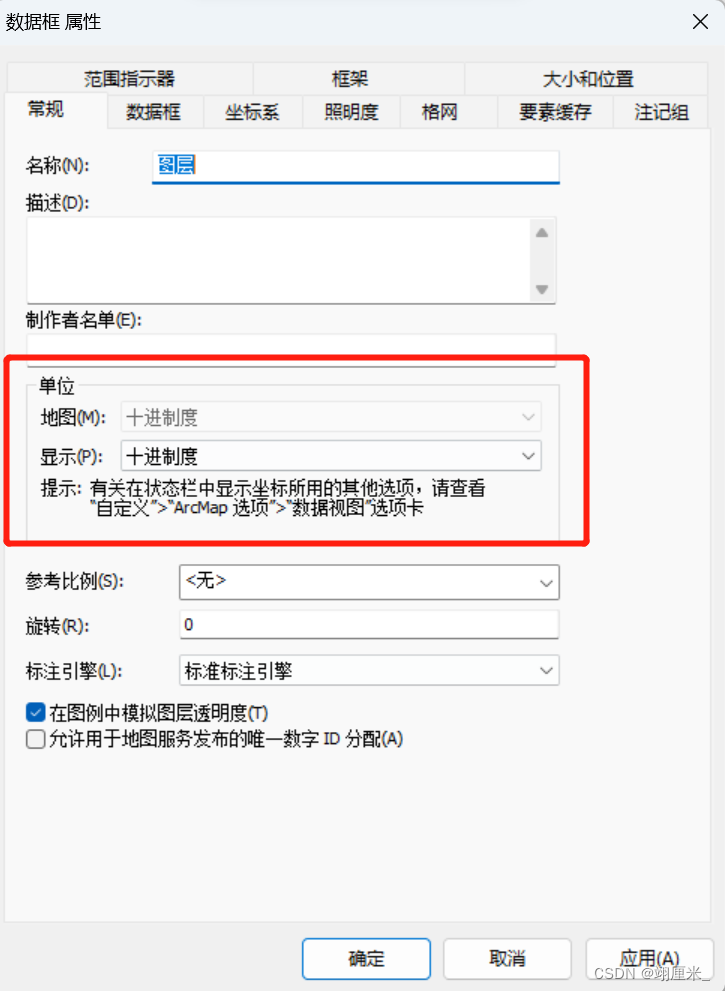

②在常规选项卡中将两个单位均设置为十进制
Step3:打开地理配准工具栏
工具栏中的自定义-工具条-勾选地理配准

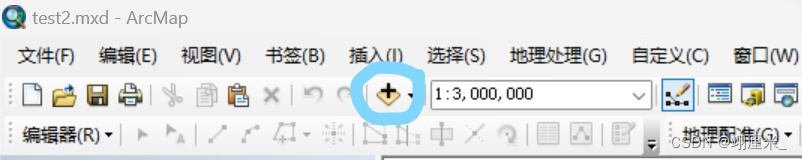

在工具栏中将出现地理配准的工具条如第二张图所示
Step4:添加地理配准控制点
点击地理配准旁边的黑三角-取消自动校正的勾选
点击第一个:添加控制点-鼠标光标变为十字
在地图上选取一个地点(本地图选取化德县为例)
①左键点击化德县—点击右键—选择输入XY坐标
②查找化德县的经纬度坐标数据—填入—确定
③如此重复:多设置几个,至少找到三个以上的地理控制点坐标!
注意:不要点击两下光标,点一下就右键
Step5:更新地理配准
此时将鼠标移动到地图上,页面右下角变化的坐标值即为经纬度数值
在此基础上绘制路网或者设置标志物即可得到规范的数据集
三、其他tips补充
1.查看已经添加的控制点坐标
2.列表形式查看控制点坐标
列表结果
3.查看地图预览图 地图没了怎么办?
①点击地球查看全览地图
②点击内容列表—图层—所选的JPG图片—右键缩放至图层
