利用multisim进行三点式电感式振荡器进行仿真

由于做课程仿真作业的时候发现要对该电路进行仿真，搜寻到的一些资料都是需要付费的，因此写下这篇博客，想分享一点经验，若出现错误，请各位看官原谅！

废话不多说，咱进入正题。

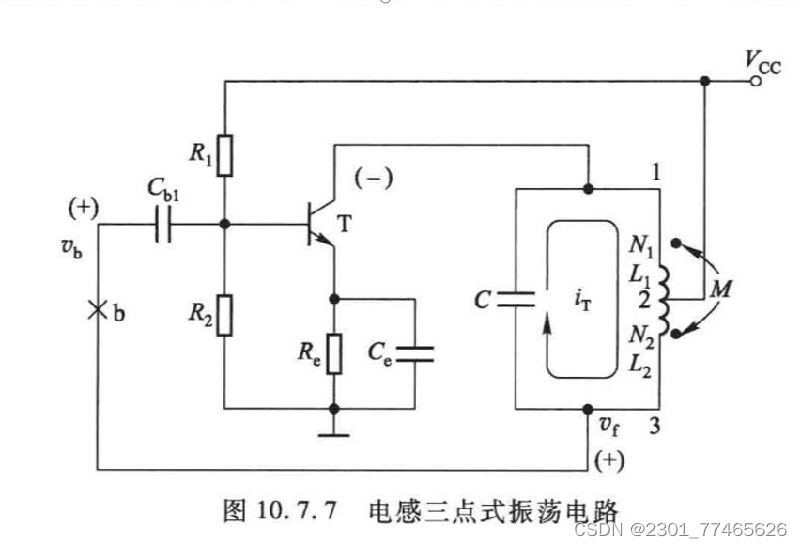

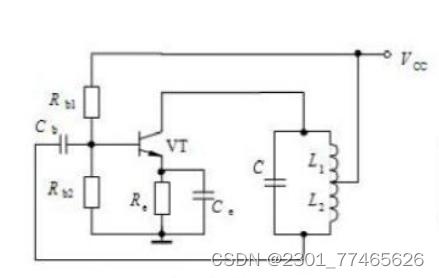

电感三点式振荡器（又称哈特莱振荡器）的电路如图所示。Lb、Lc和C组成选频电路和反馈电路。

三点式电感振荡电路是一种常见的电路拓扑结构，其优点包括稳定的频率输出、较高的品质因数和较低的谐波失真。然而，它也存在一些缺点，如对电感和电容参数的灵敏度较高、对外部干扰的敏感性等。

为了便于大家理解，我这里选用了康华光老师主编《模拟电子技术基础》第六版中的sp10.9.5该题，进行仿真。内容如下：

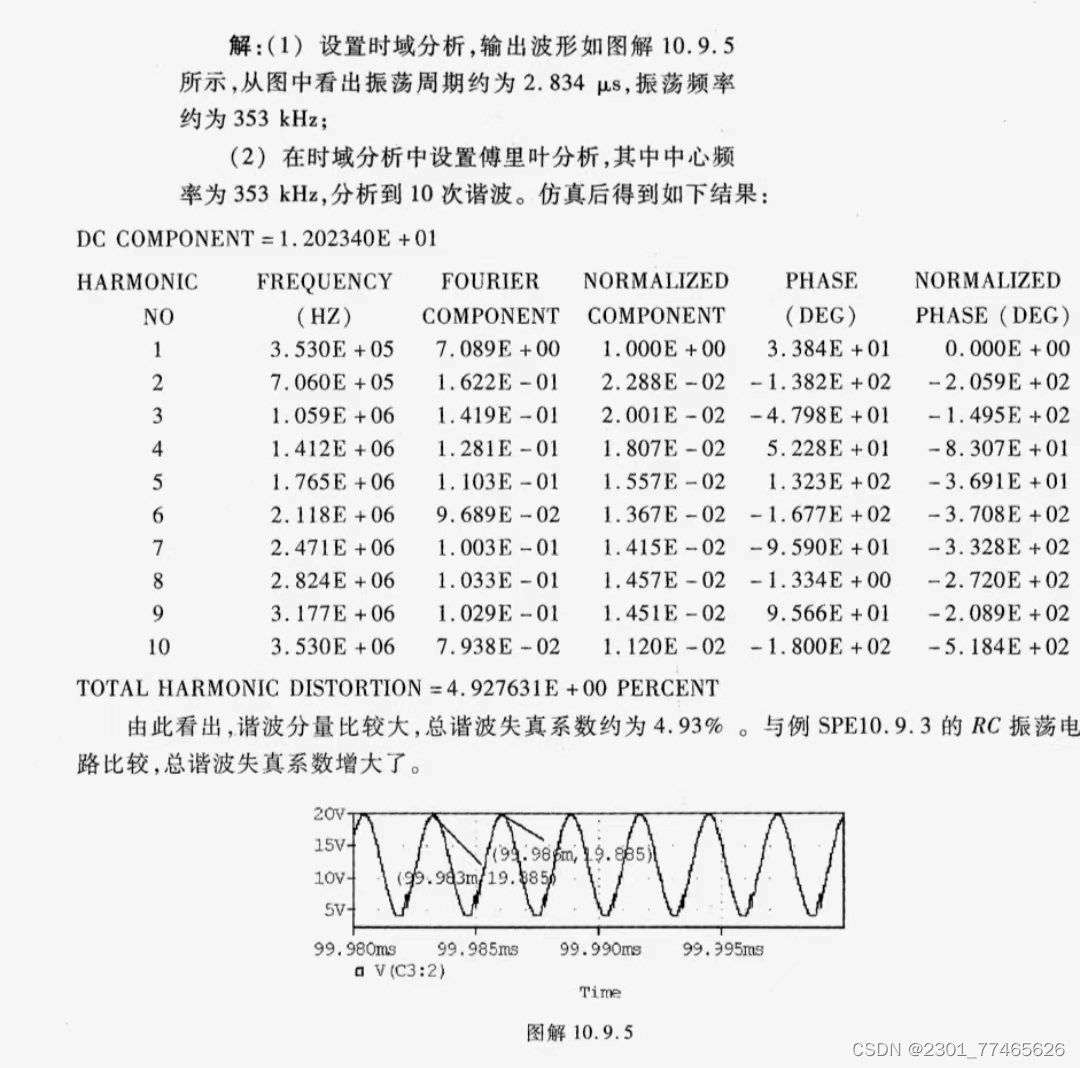

以下是该题的答案：

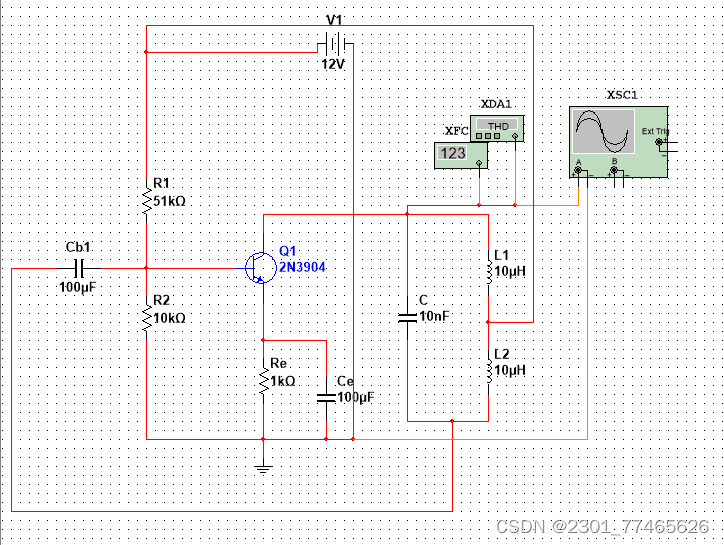

针对这一问题，我们按图连接如下：

对于（1）小问，我们需要观察输出信号波形，并获取其输出频率：

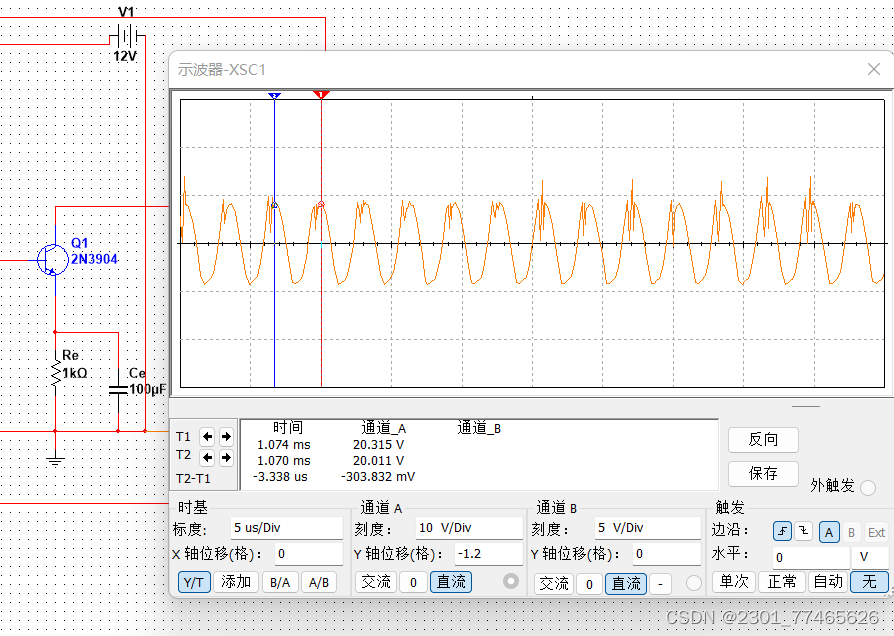

输出波形大致如下：

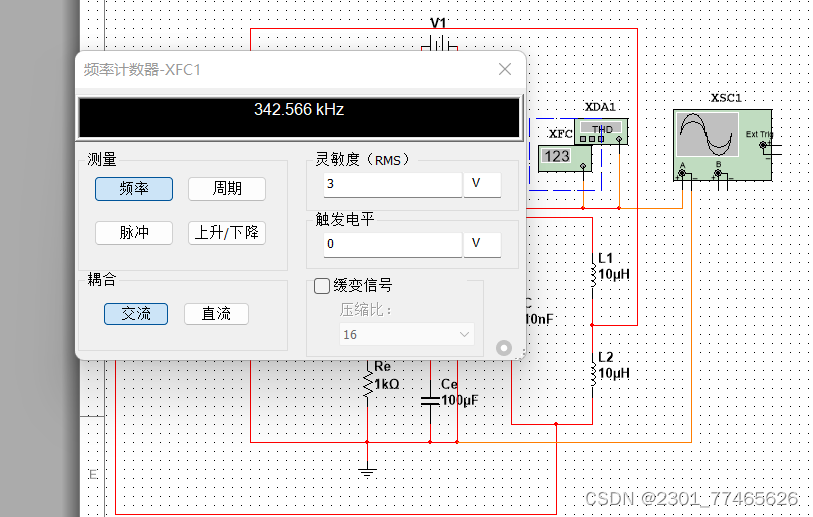

我们也可以通过上述波形计算输出频率，可以观察红线和蓝线时间间隔为3.338us,根据f=1/T进行计算，可得大致为300kHz,同时我们也可使用频率计数器直接获得其频率：

接着，对于第二问，分析输出波形的失真情况，我们可以采用傅里叶分析：

multisim实现傅里叶分析可以有两种方式：

（1）点击下图中的小扳手：

（2）点击标题栏中的仿真：

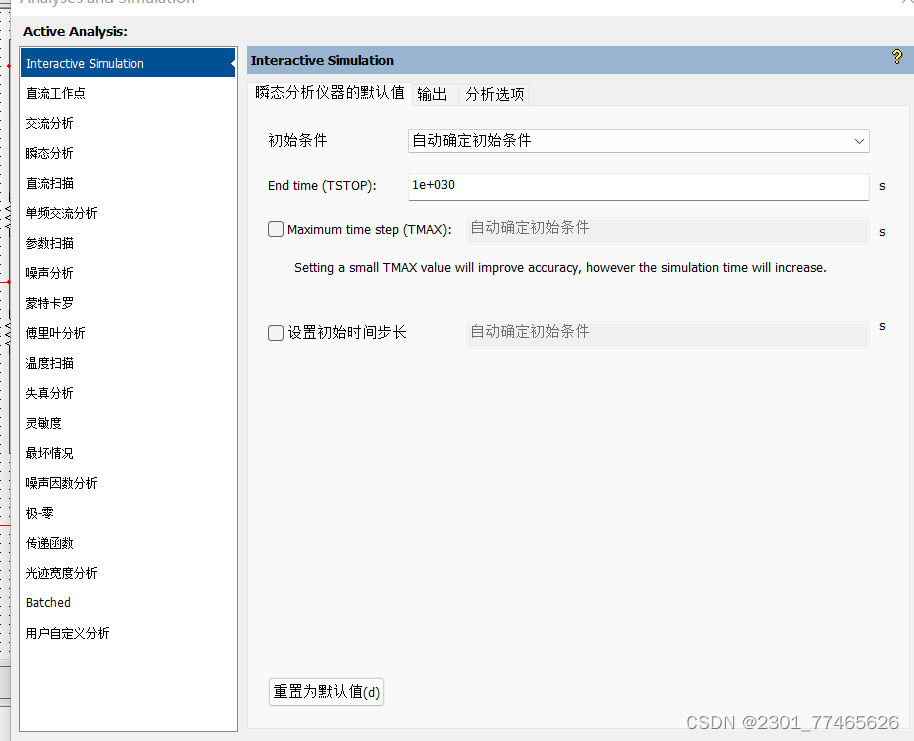

当出现一个analyses and simulation,进行点击出现以下界面

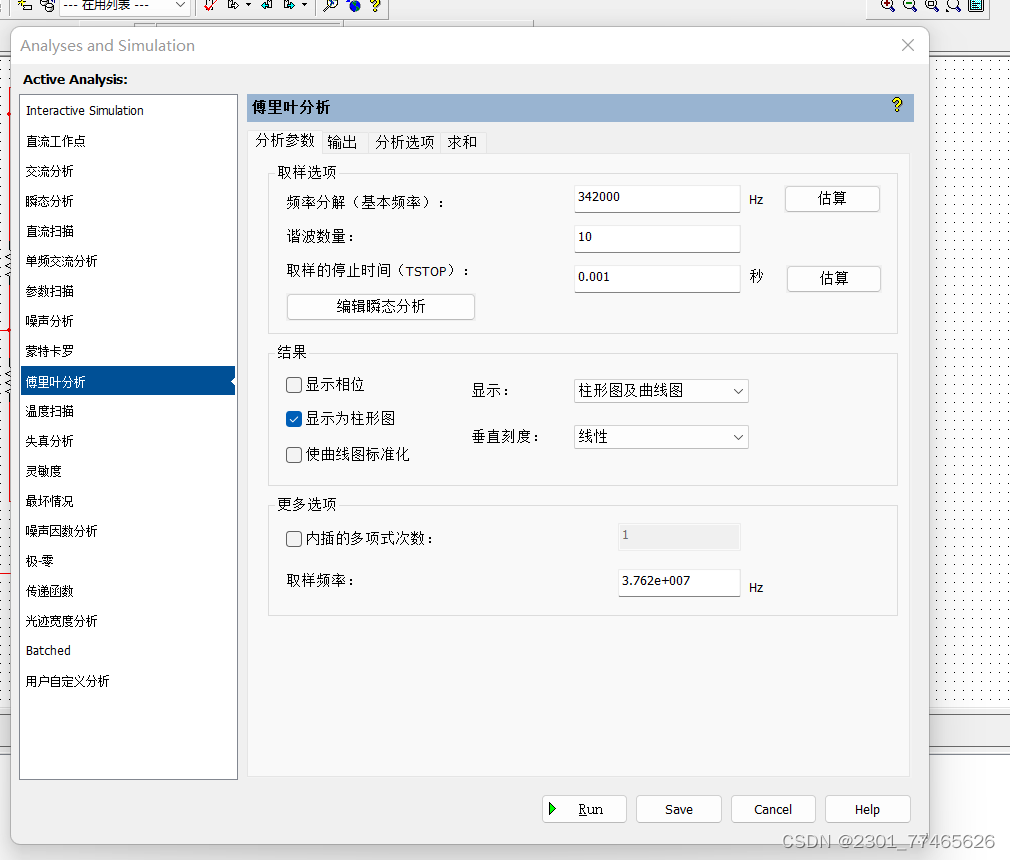

注意上述基本频率则使用我们（1）问获得的输出频率，设置合适的谐波数量

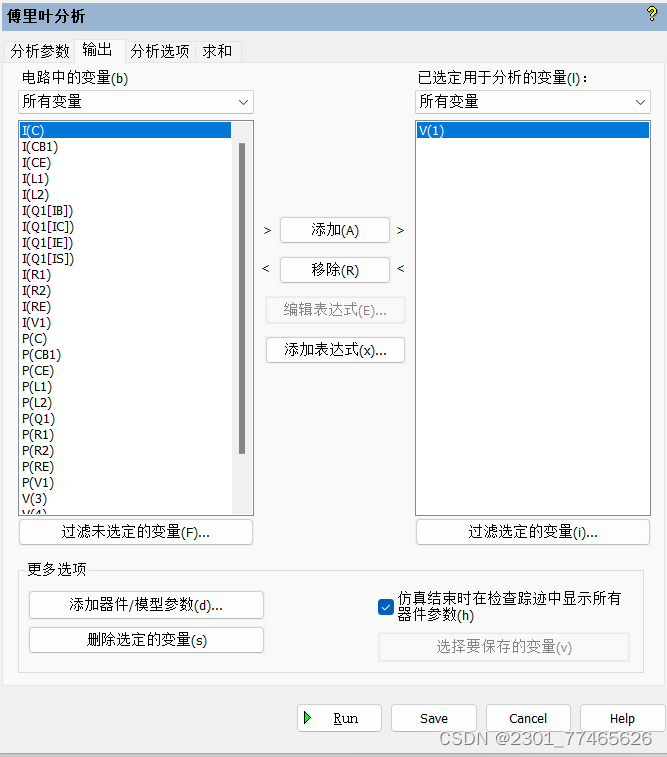

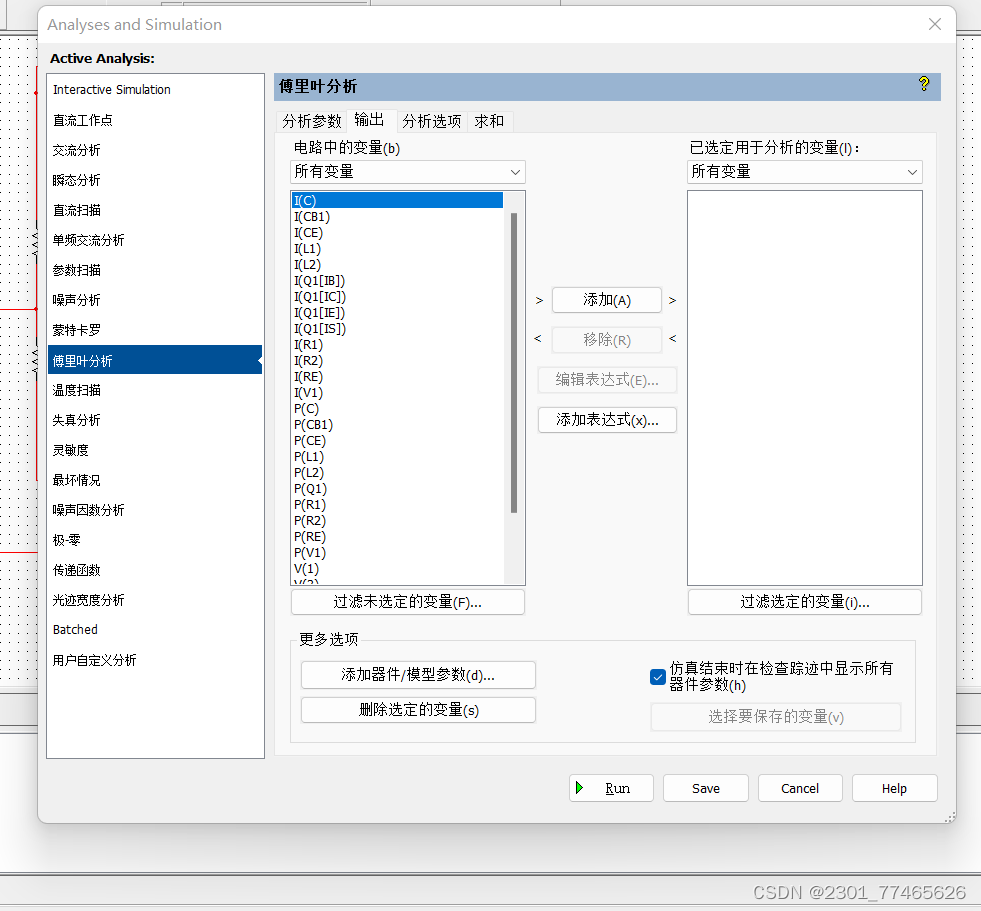

然后点击输出，选取输入量：

不清楚输入变量表示的可以点击选项：

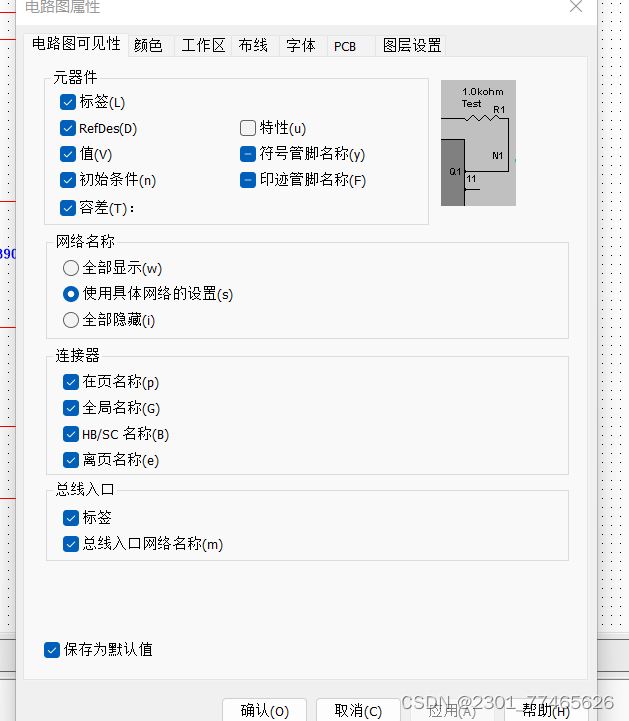

然后点击电路图属性

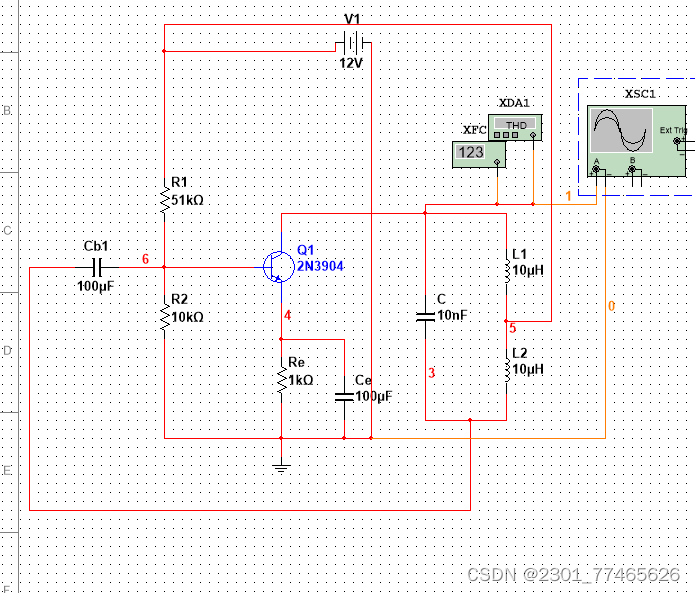

勾选网络名称中的全部显示,我们就能得到以下的具有标号的电路图，便于我们对上述添加变量的理解：

从上述电路图我们可以看出需要输出V1，我们在傅里叶分析这里添加V1，点击左下方的run:

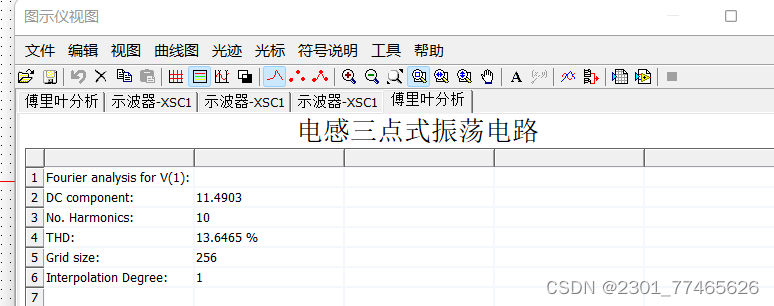

得到以下结果：

我们可以看出直流部分为：11.4903

THD（total harmonic disortion）:13.6465%

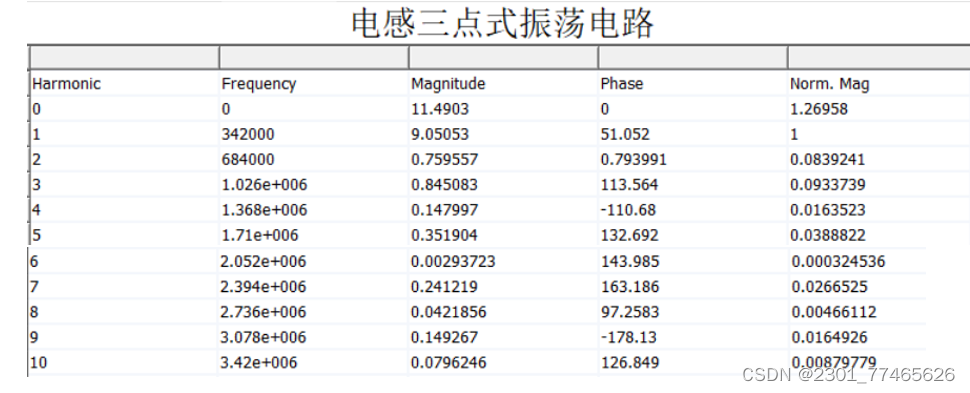

对其十个谐波分量进行对比分析可以看出,基本符合教材的描述性语言：

OK,今天的分享就到此结束了，小编也是第一次写博客，写得不好请多多包含
