高频信号发生器设计—电感三点式振荡电路

最新推荐文章于 2023-12-19 18:37:48 发布

北辰-尘

最新推荐文章于 2023-12-19 18:37:48 发布

阅读量8.3k

点赞数 14

文章标签：学习其他

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/J_UN_CHEN_/article/details/126079331

版权

本文深入分析了高频信号发生器的基本结构原理，特别是电感三点式振荡电路的工作机制。通过理论计算和仿真测试，详细探讨了电路参数设置，如静态偏置、振荡频率的调整以及振荡电路参数的确定。实验结果显示，该电路频率范围为1MHz-4MHz，频率稳定度和准确度表现出良好的性能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

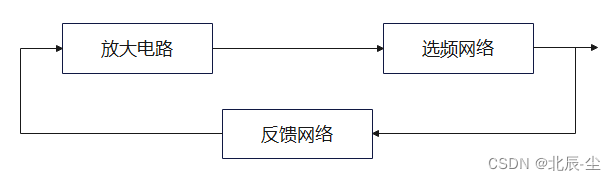

一、高频信号发生器基本结构原理分析

在这里插入图片描述
高频信号发生器主要产生高频正弦振荡波，则关键部分是正弦波振荡器，一般是由晶体管等有源期间和具有某种选频能力的无源网络组成的一个反馈系统。放大电路为产生静态工作电流与三极管构成的电路，对振荡器工作的稳定性和波形具有很大影响。选频网络为LC谐振回路构成的振荡电路。

二、高频信号发生器电路参数理论计算仿真测试

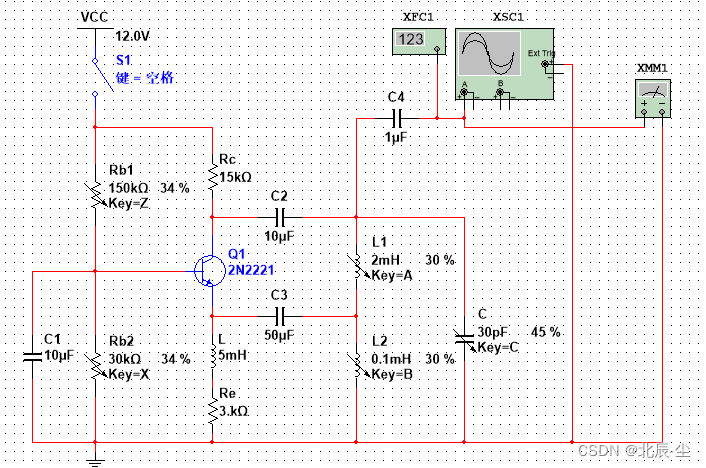

1、电路原理图

在这里插入图片描述

2、电路原理

LC并联谐振回路的交流通路分别与放大电路的集电极、发射极和基极相连，反馈信号取自L1上电压，同时由基反射同可看出电路为电感三点式振荡电路。
电感三点式振荡电路优点：便于用改变电容的方法来调整振荡频率，而不会影响反馈系数。缺点是：反馈电压取自 L1，而电感线圈对高次谐波呈现高阻抗，所以反馈电压中高次谐波分量较多，输出波形较差。

3、仿真电路

在这里插入图片描述

4、参数设计计算

为
