GIS概论笔记（05 空间分析）——南京大学

第五章 空间分析

· 空间分析： 是基于地理对象的位置和形态特征的空间数据分析技术，其目的在于提取和传输空间信息。包括：空间位置分析 （空间球面与平面之间的转换原理与方法） ；空间分布分析 （反映了同类事物的群体定位信息，还可反映空间趋势、空间对比情况） ；空间形态分析 （空间形态是物体的几何特征。一些特征易于被视觉感受（走向、连通性等），另一些须用 数值描述（面积、周长、坡度）。空间形态分析主要包括形态参数计算（儿何特征进行描述） 和形态表示（空间物体的数值表示，即曲线与曲面的插值与拟合）） ；空间关系分析 （包括 距离关系、方位关系、相似关系（形态上、结构上的相似）、拓扑关系） ；空间相关分析

·DTM (Digital

Terrain Model) ： 是用数字形式描述地形表面的模型。实质上是对地面形态和属性信息的数字表达。

·DEM 模型 (Digital Elevation Model) ： 当 DTM 模型中数字属性为高程时称数字高程模型。它通过存储在介质上的大量地面点空间数据和地形属性数据，以数字形式来描述地形地貌。包括等高线；Grid DEM ； TIN 等

地形信息提取： 坡度、坡向、粗糙度、高程变异分析 ； （平均高程、相对高程、高程标准差、高程变异）； 光照分析 ； 填挖方分析：计算两表面间体积的变化；通视分析 : 是指以某一点为观察点，研究某一区域通视情况的地形分析。

· 缓冲区分析： 是指根据分析对象的点、线、面实体，自动建立它们周围一定距离的带状区，用以识别这些实体或主体对邻近的辐射范围或影响度，以便为某项分析或决策提供依据。

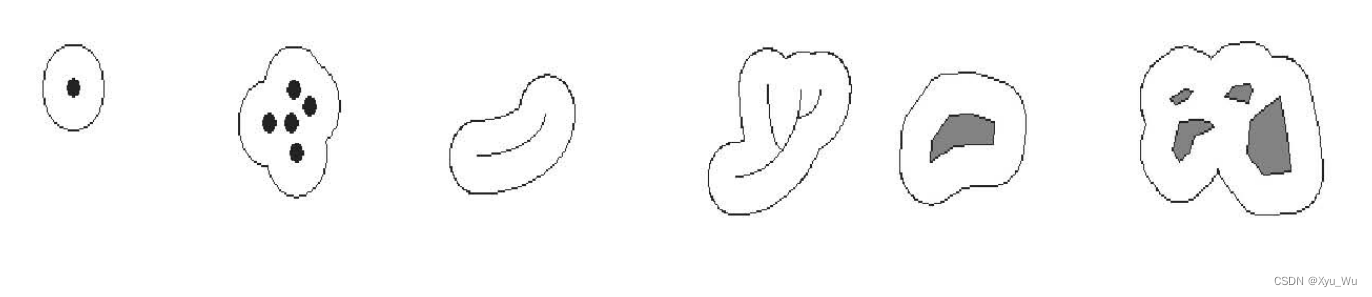

类型包括：线（双侧、单侧）；面（双侧、内侧、外侧）；点线面集合；其他计算参数：区 域合并、端部形状、缓冲距离（统一、依属性）。

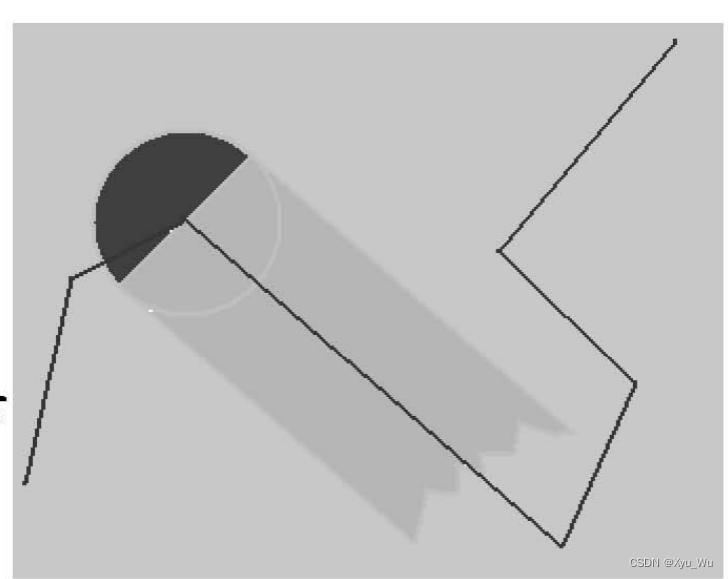

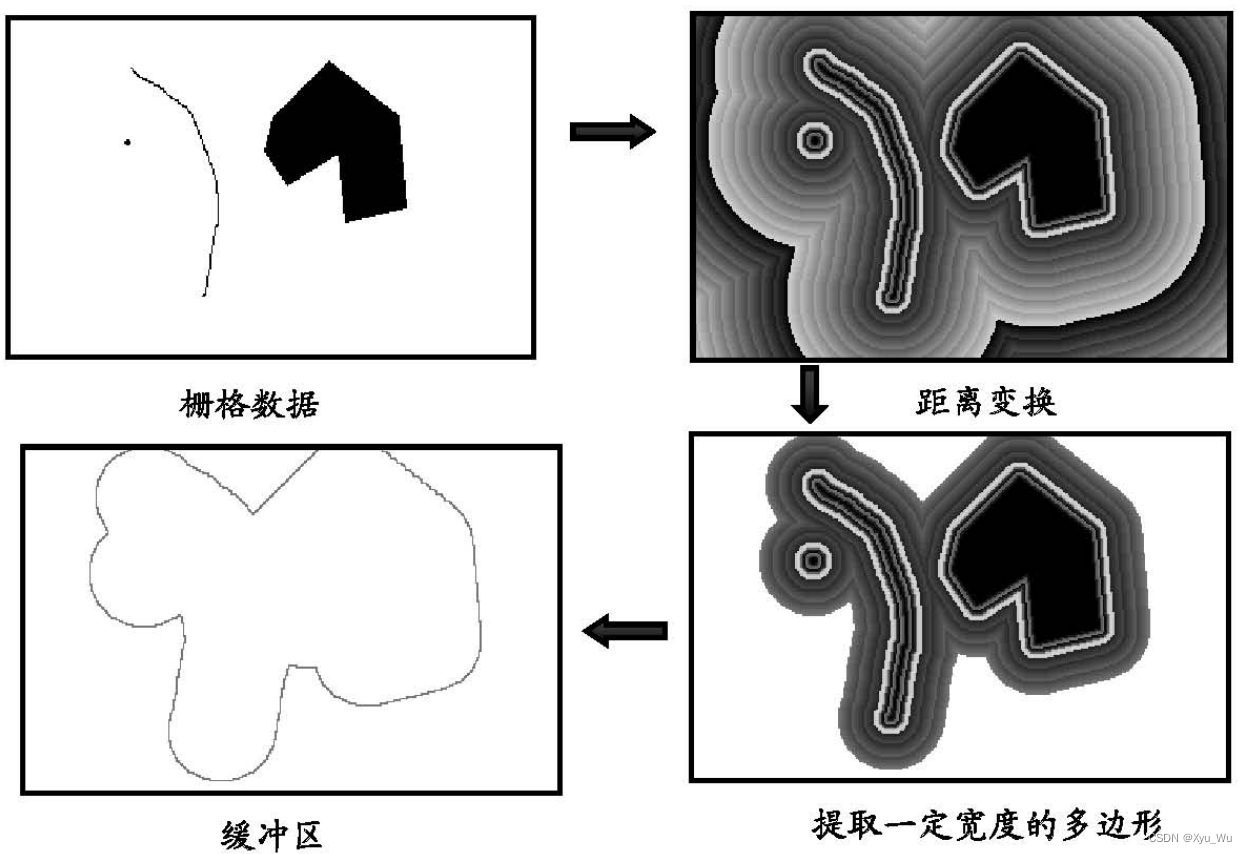

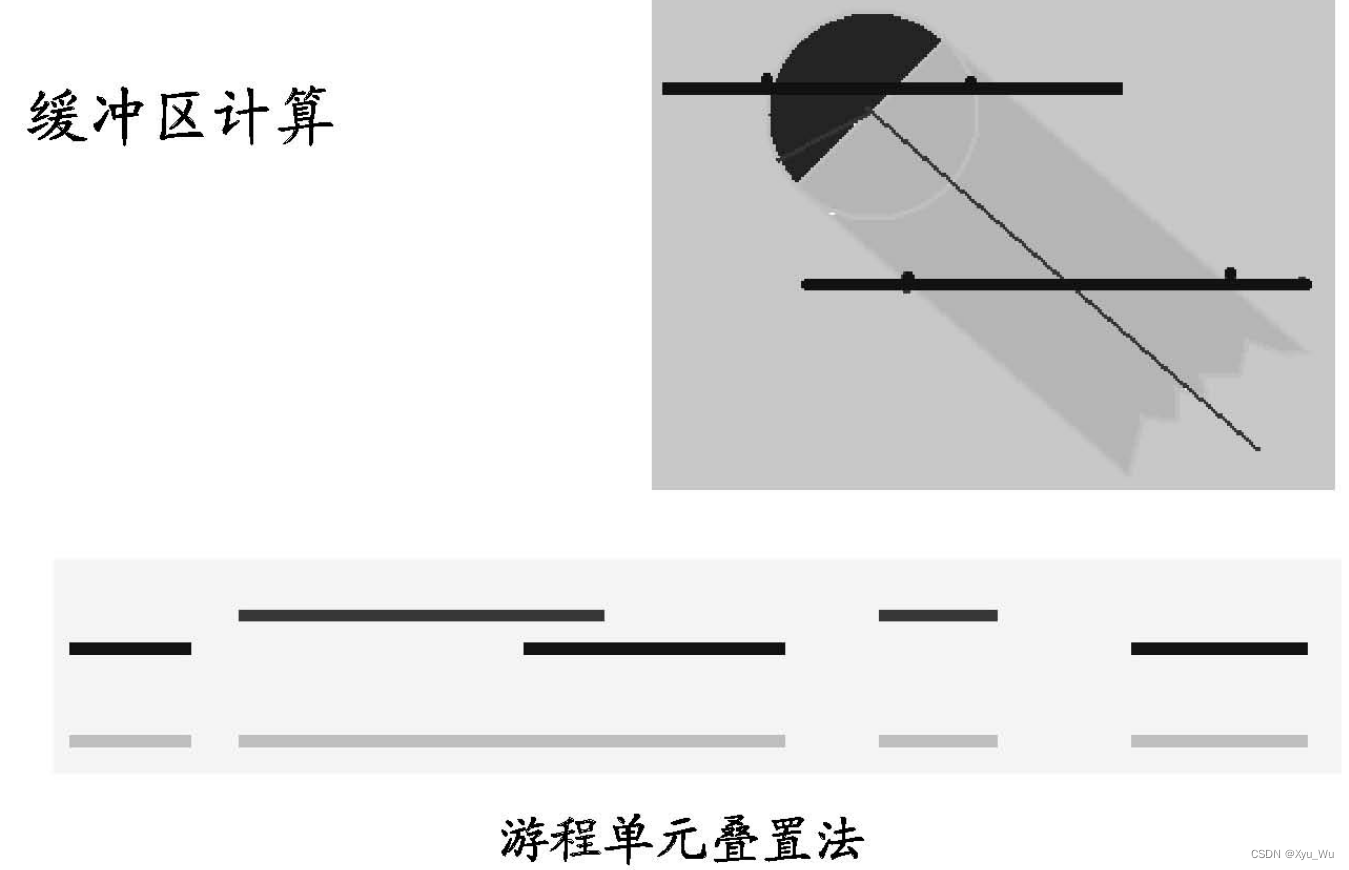

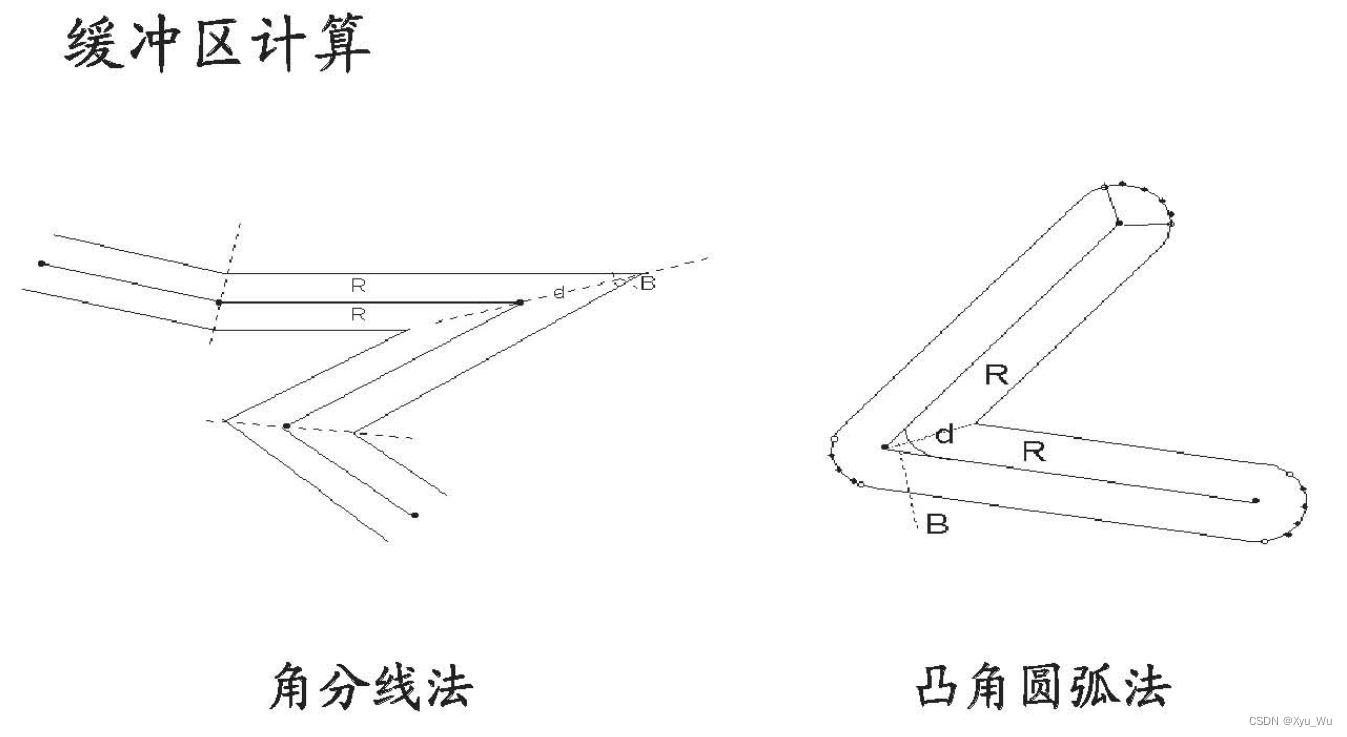

缓冲区算法实现： 角分线、凸角圆弧；基于栅格的距离变换 / 栅格距离制图 （通常称为 推移或扩散 (Spread) 。推移或扩散实际上是模拟主体对邻近对象的作用过程，物体在主体的 作用下在一阻力表面移动，离主体越远作用力越弱） ；栅格 “ 刷子 ” 法 （圆形戳＋排笔刷） > 游程叠置> 梯形叠置。算法的核心问题是距离变换／距离制图 （根据每一栅格相距其最邻 近要素的距离分析制图，从而反映每一栅格与其最邻近源的相互关系

· 叠置分析： 是指在统一空间参照系统条件下，将同一地区的两组或两组以上的要素（地图）进行叠合，产生新的特征（新的空间图形或空间位置上的新属性的过程）的分析方法。

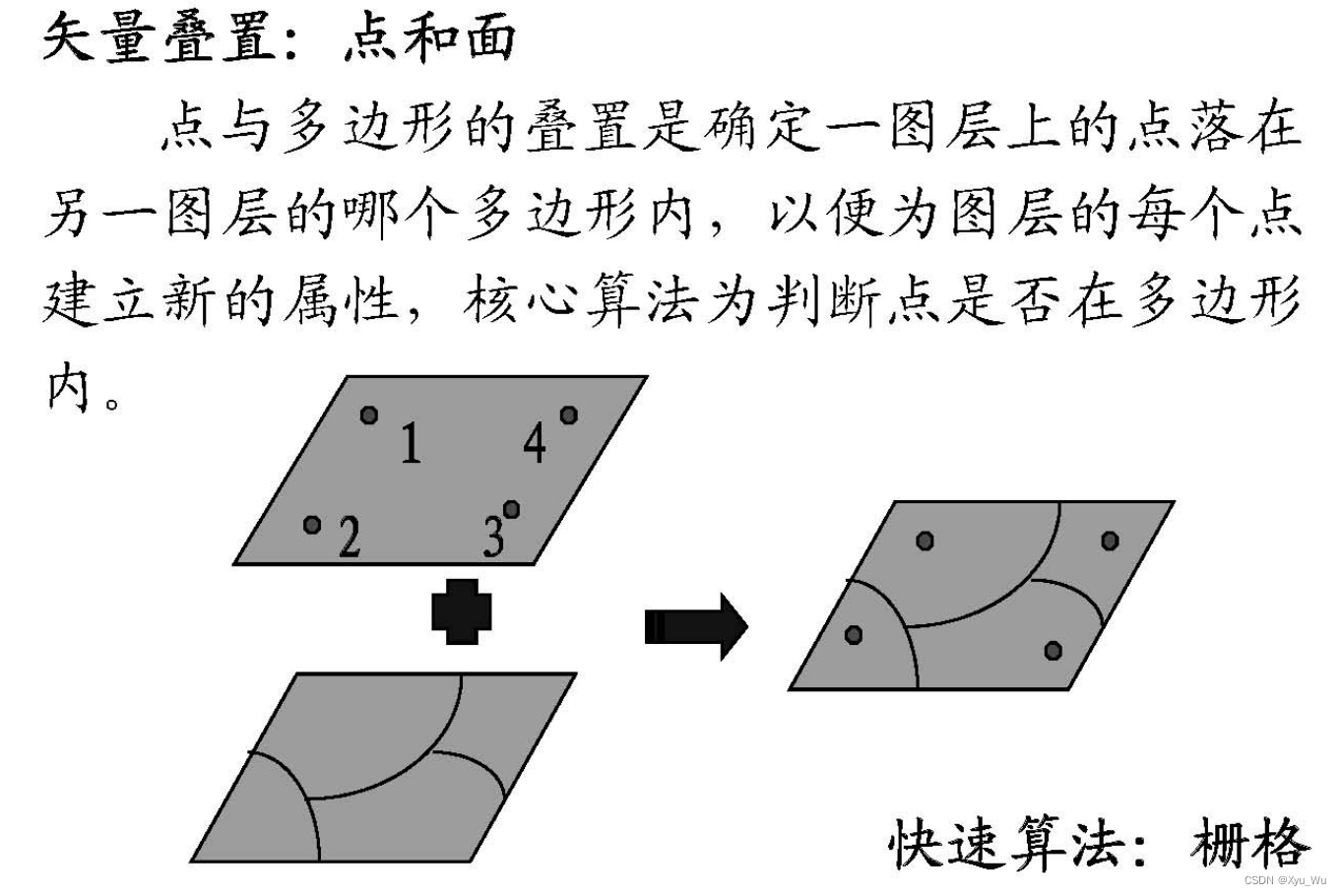

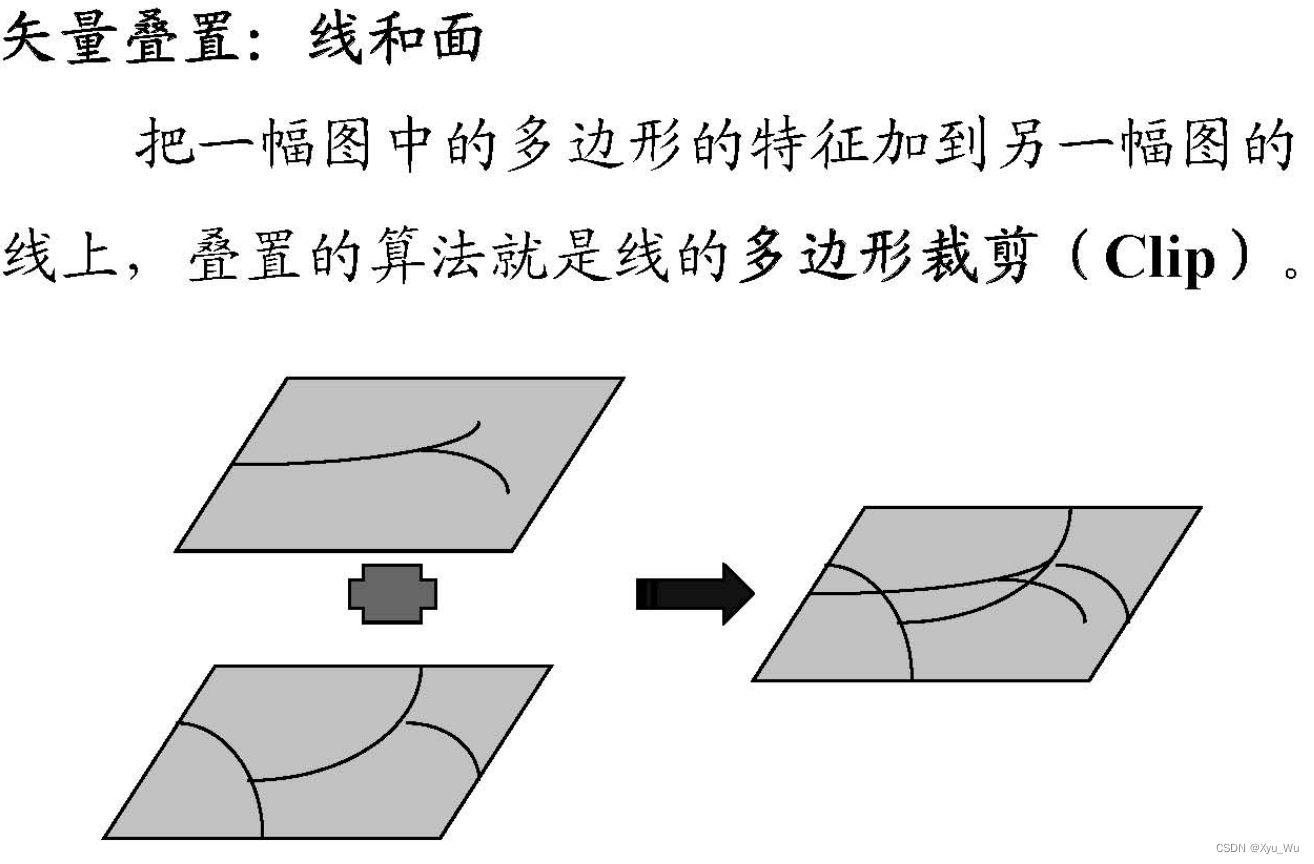

类型： 按叠置对象的类型分：点和面的叠置；线和面的叠置；面和面的叠置 。 按叠置对象的数据结构分：矢量叠置； 栅格叠置

· 栅格数据分析：常用 Grid 规则格网格式，包括重分类 （基于原有数值对原有数值重新进 行分类整理从而得到一组新值并输出） 、距离分析、采样点数据空间插值、等值线、栅格 单元统计、交又面积表、邻域分析、栅格计算 （代数运算、函数运算、条件运算、栅格计 算器） 等内容

· 数学形态学运算： 由一组形态学的代数运算子组成的，它的基本运算有： 膨胀（或扩张）、腐蚀（或侵蚀）、开启和闭合。基于这些基本运算可推导和组合成各种数学形态学实用算法，用以进行图像形状和结构的分析及处理，包括图像分割、特征抽取、边缘检测、 图像滤波、图像增强和恢复等。

· 空间网络分析： 依据网络拓扑关系（线性实体之间，线性实体与结点之间，结点与结点之间的连结、连通关系），并通过考察网络元素的空间、属性数据，对网络的性能特征进行多方面的分析计算。 如最优路径、最近设施、服务区．．．．．．

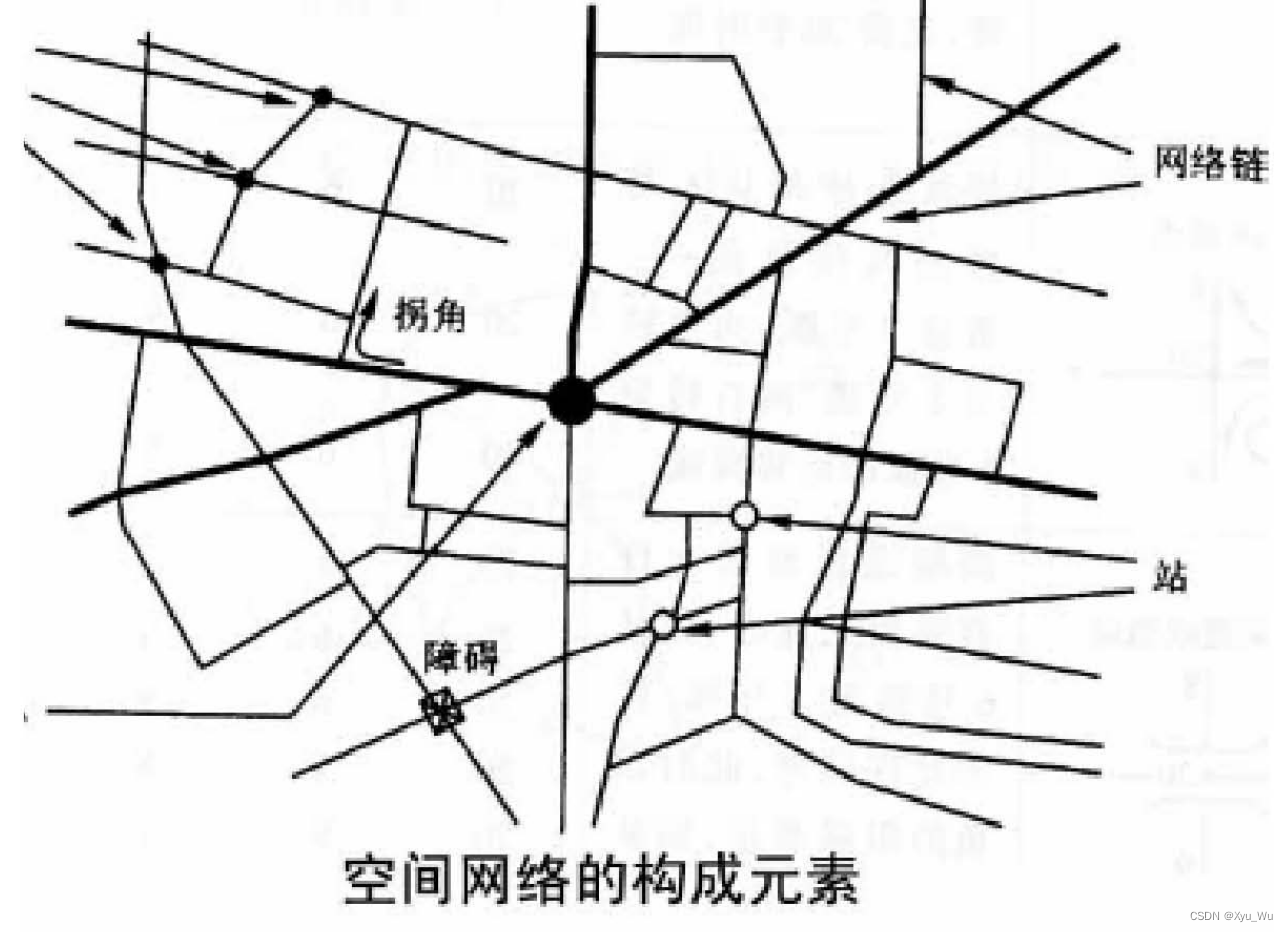

· 网络数据结构： 包括如下要素（直接看图）：

网络： 是一系列联结的弧段，物质、信息流通的通道。

链（ Link ）： 连通路线，连结两点的段要素，网络中流动的管线，如街道，河流，水管 等，其状态属性包括阻力和需求。

结点： 网络中链的结点，如港口、车站、电站等，其状态属性包括阻力和需求等。结点中 又有下面几种特殊的类型：拐点 (Tum), 出现在网络链中的分割结点上，状态属性有阻力， 如拐弯的时间和限制（如在 8: 00 到 18: 00 不允许左拐）；障碍 (Barrier) ，禁止网络中链上 流动的点；中心 (Center), 是接受或分配资源的位置，如水库、商业中心、电站等，其状态 属性包括资源容量（如总昼），阻力限额（中心到链的最大距离或时间限制）；站点 (Stop), 在路径选择中资源增减的结点，如库房、车站等，其状态属性有资源需求，如产品数昼。

· 主要网络分析功能：

路径分析 （ 静态求最佳路径 ：在给定每条链上的属性后，求最佳路径。一般分析从 pl 到 p2 共有 n 条路径，计算各路径上的权数之和，取最小者为最佳路径；

N 条最佳路径： 给定起点、终点，求代价最小的 N 条路径，事实上，理论上只有一条，实 际上需选择 N 条近似最佳路径； 最短路径或最低耗费路径 ：确定起点、终点和要经过的中 间点、链，求最短或耗费最小路径； (Dijkstra 算法） 动态最佳路径分析： 实际中权数可能 是变化的，可能会临时产生一些障碍点，要动态计算最佳路径。） ；

资源分配 （定位与分配模型是根据需求点的空间分布，在一些候选点中选择给定数量 的供应点以使预定的目标方程达到最佳结果。 最佳分配中心，最优配置。线性规划算 法） ；

流分析 （按照某种优化标准（时间最少、费用最低、路程最短或运送量最大等）设计 资源的运送方案。网络流理论） ；

连通性 （从某一结点或网线出发能够到达的全部结点或网线（互连网）。最小生成树算

法，克罗斯克尔 (Kruskal) 算法）
