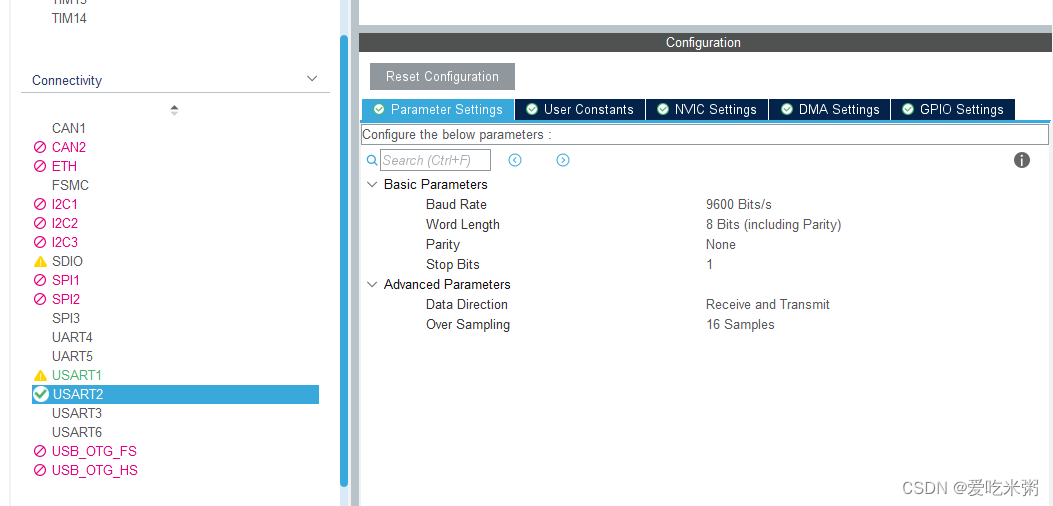

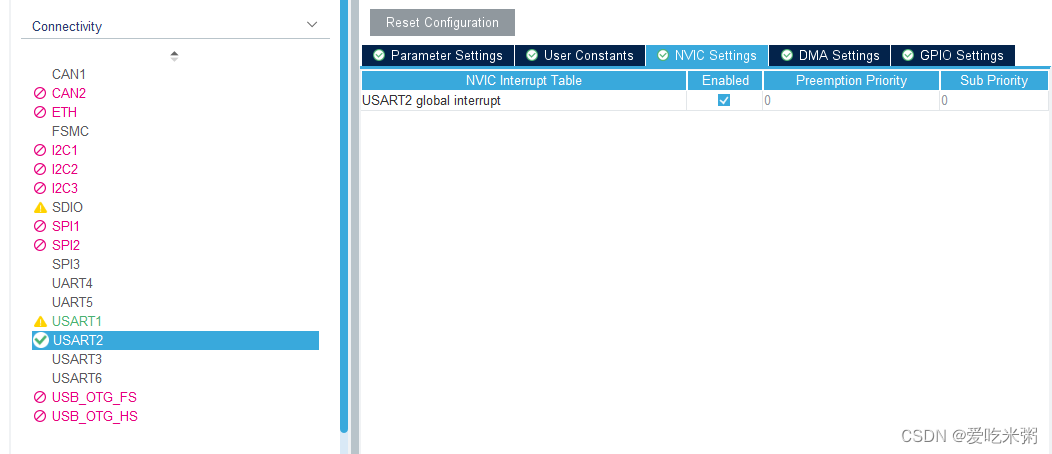

CUBEMX配置串口
函数需要的相关变量:
/***************串口2相关参数******************************/
//可以直接做成结构体
unsigned int U2TxCnt=0;
unsigned int U2RxCnt=0;
unsigned char U2TxBuf[32]={0};
unsigned char U2RxBuf[32] = {0};
unsigned char U2RxBuff=0;//临时存储
unsigned char B_TI2=0;
unsigned char B_RI2=0;
串口中断接收函数:
//中断接收函数(可根据需要修改是否进行接收判断)
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance == USART2)
{//串口2接收后,进入这个函数
if(U2RxCnt==0)
{//判断接收第一位
if(U2RxBuff==0xAA)//如果为AA(可根据需要修改)
{
U2RxBuf[U2RxCnt] = U2RxBuff;//保存到数组中
U2RxCnt = 1;//计数为1
}
}
else if(U2RxCnt==1)
{//判断接收的第二位
if(U2RxBuff==0x10)
{//如果是自己要接收的数据
U2RxBuf[U2RxCnt] = U2RxBuff;//保存到数组中
U2RxCnt = 2;//计数为2
}
else
{//如果接收的不对
U2RxBuf[0] = 0;//清空数组第一位
U2RxCnt = 0;//计数为0,重新接收
}
}
else
{//前2个数据正确,后面的正常接收
U2RxBuf[U2RxCnt] = U2RxBuff;//保存到数组中
U2RxCnt++;
if(U2RxCnt>=10)
{//接收完成
B_RI2 = 1;//标志位为1,主函数处理
U2RxCnt = 0;//计数清0
}
}
HAL_UART_Receive_IT(&huart2, &U2RxBuff,1);//重新开启中断
}
}
主函数循环外开始一次中断即可:
//开启串口2接收中断
HAL_UART_Receive_IT(&huart2,&U2RxBuff,1);
主函数循环内接收完成进行处理:
if(B_RI2==1)
{
//收到一帧完整的数据
B_RI2 = 0;//标志位清0
//下面可补充接收完成后的相关逻辑
}
