校园广播系统设计方案

一、项目概况

该项目是一个校园广播系统,为学生和教师提供一个舒适、轻松的校园环境,设置背景音乐系统,并且作为公共广播系统可提供紧急报警广播。

二、项目需求

该项目的背景音乐系统主要覆盖校园区域,工作人员可以根据自己需要,不同区域选择性收听不同的背景音乐;平时播放背景音乐、定时铃声,遇到紧急情况时,切掉背景音乐,优先播放紧急广播和消防广播。

三、总体设计原则
1.实用性:系统设备立足于用户对整个系统的具体需求,最大限度地发挥投资的效益;
2.先进性:系统的结构和功能应具有先进性和成熟性,避免了因技术陈旧造成整个系统性能不高和过早被淘汰;
3.可靠性:保证系统运行的稳定性和安全性。保证重要信息不致破坏和丢失;
4.开放性:系统应具有良好的开放性,并提供标准接口,可以根据用户需求对系统进行扩展和升级;
5.兼容性:系统设备的选择要以先进性和成熟性为基础,同时考虑兼容性,避免因兼容性造成系统难以升级和扩展;

6.标准化:进行设备选择时,应符合国际、国内标准设计,避免因新技术不支持而造成设备淘汰。

四、设计分析

校园广播系统使用需求,在倡导绿化环保的工作环境下,校园广播系统在整个中心的使用上已经不在是简单的播放音乐,校园广播具备有高智能化、高集成化、数字化、网络化、绿化环保等先进特点,通过高智能化广播系统,到达日常系统自动化运行,节目编排自动运行、节目手动/自动播放、大容量节目库、直观快捷操作软件等先进使用功能,通过高集成化系统,压缩设备,减少设备过多降低系统的稳定性,集成化系统势必减少系统工程造价。

五、系统配置

整个系统设计如下:校园广播系统要求严格按照公共广播的设计要求,结合相关设计标准和建设图纸进行设计,校园广播系统设计要求主要满足背景音乐播放、信息广播、广播通知、紧急广播等使用需求,校园广播系统的总服务器设备设于消防监控室,在消防监控室安装系统的总主控设备、音源设备、消防紧急联动设备、广播呼叫设备、周边设备等,消防监控室的系统服务器是整个系统的总服务器,承担整个系统的运行通信,对整个系统进行广播寻呼控制,背景音乐播放控制,支持广播系统数据和音频的传输,支持系统定时播放、终端点播、临时插播、消防紧急广播等系统服务器功能;同时提供高品质的背景音乐,背景音乐包括有CD播放器,数字调谐器,PC播放器等。在楼层的弱电井设置安装 网络适配器功放, 网络功放通过网络交换机与消防监控室 网络广播系统服务器连接,音频 网络音频解码终端主要对来自服务器的控制信号和音频信号进行实时解码和播放,把数字音频信号转换成模拟音频信号传输给功率放大器,最后传输到前端音箱,由音箱放声。

1.广播中心配置

广播中心设置于中心的消防监控室,系统配置设置了系统的服务器、桌面式对讲寻呼站、广播话筒、音源设备、网络矩阵器、消防联动设备等。主要设备的使用功能:

(1)整个广播系统以SA-5000加网络服务器软件作为系统服务器,系统服务器主要对整个系统进行广播寻呼控制,背景音乐播放控制,支持广播系统数据和音频的传输,支持系统定时播放、终端点播、临时插播、消防紧急广播等系统服务器功能;同时提供高品质的背景音乐,背景音乐包括有CD播放器,数字调谐器,通过控制软件进行文件播放、临时广播、设置定时广播、建立音乐节目库、设置日常背景音乐播放等功能,软件采用密码登陆,确保系统安全;

(2)广播控制室的CD播放器和收音机作为系统辅助音源,CD播放器、收音机通过软件的采播,可以播放到每个区域,IP网络矩阵用于把音频信号输出给系统服务器,用于采集播放节目;

(3)在消防监控室安装网络广播话筒在紧急情况下进行广播讲话;桌面式IP网络寻呼站可以进行对各个区域进行对讲和广播,广播方式可以采用单个区域或多个区域的广播;

(4)系统配置IP网络消防矩阵,消防矩阵连动消防系统,紧急情况下,停止背景音乐播放,启动紧急广播;

(5)系统前端安装网络功放,网络功放通过网络交换机与消防监控室网络广播系统服务器连接,音频 网络功放主要对来自服务器的控制信号和音频信号进行实时解码和放大,最后传输到前端音箱,由音箱放声。

2.分区设计

我们按楼及功能将广播分成每一个区域,各分区可以点对点控制。

3.扬声器选型

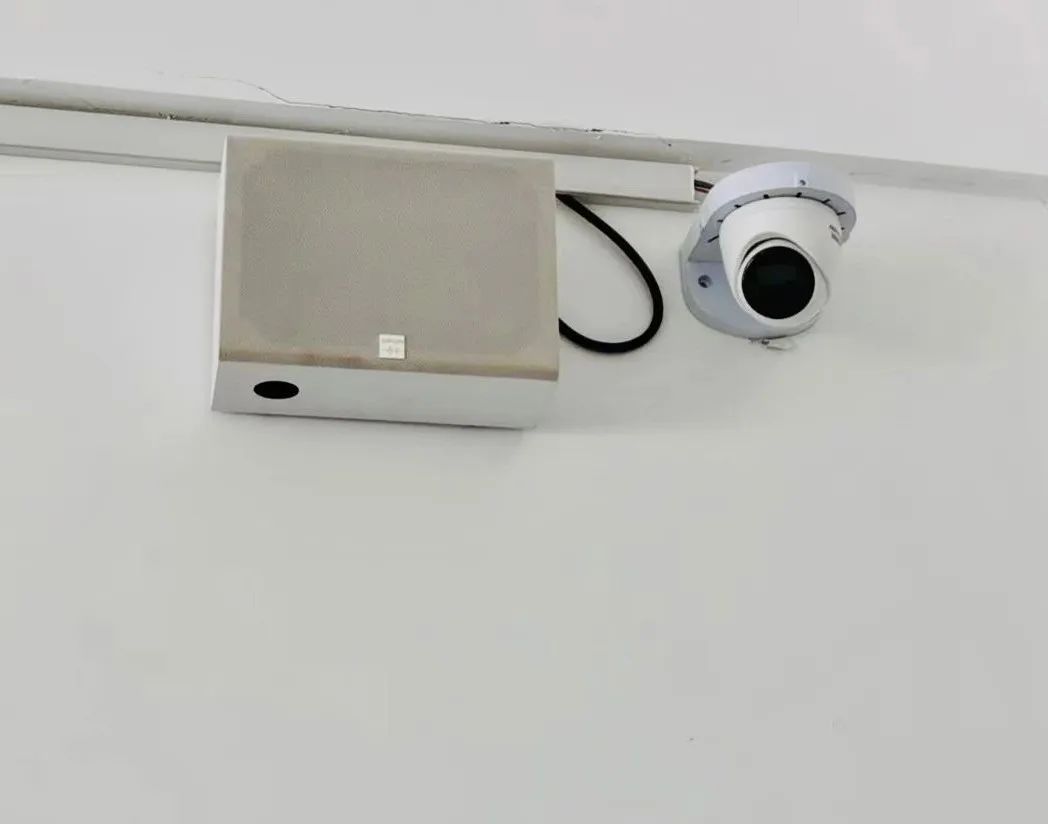

背景音乐扬声器的选型设置,首先要考虑背景音乐扬声器播放效果不出现声音的偏音和出现死角,另外要确保背景音乐声音在日常播放中不影响人的正常面对面谈话,在出现紧急事故时,能以最大声的效果进行播放,确保每个场所都要听到,扬声选配还有考虑带场所环境和设计的美观;中心的环境噪音一般在65dB左右,根据公共广播背景音乐声压级设计要求,公共广播背景音乐声压级比环境噪音高12dB,为此公共广播背景音乐的声压级要求到达75 dB以上,才能满足扩声需求,根据有关的电声学理论,扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系:SPL=LM+10 1g P -20 1g r  dB ;整个中心的扬声器选型和配置数量以“公共广播喇叭点位表”为准。

4.传输线路公共广播传输线路包括两部分,第一部分从功放到前端各个喇叭,线路采用2芯RVV护套线,第二部分IP网络主机与各个IP设备的连接,采用基于内部的局域网络,借助内部网络通讯。


六、系统功能
中心的校园广播系统主要用于日常播放业务广播、背景音乐、信息广播、定时铃声等,同时还兼做火灾应急广播。该系统属于以播放背景音乐为主,播放语音广播为辅,同时满足远程寻呼广播等为一体的综合性公共广播系统,如日常可以利用广播传播相关的休闲轻音乐、安全教育等,信息播放和背景音乐播放可以进行分区,分时间段进行,通过在系统主机进行预先编制,主机进行自动运行,可以实现系统自动运行,无人值守的播放,自动选择曲目播放,自动控制播放时间,自动选定播放区域等人性化功能,方便、简单、快捷的操作,广播系统还具有自动火灾消防报警广播。系统与消防联动起来在紧急情况下可自动开启整个系统的电源,实现自动报警,系统设置紧急广播播放功能,结合消防分区和功能分区进行广播区域划分、控制以及音源设置,紧急广播控制应具有与楼层相对应的火灾报警联动控制端口,与火灾报警设备的区域报警输出联动,一旦发生火灾,即可受控于消防联动信号,不论系统处于任何状态,无论区域内终端处于任何状态(可调节音量、开启或关断)火灾时,不仅本区能强制切入消防紧急广播信号,根据预选设定都可马上进入全区报警或N+1~N+4邻层报警,相邻区域(或上下两层)自动识别并切入消防紧急广播信号。自动放送预先录制的紧急疏散广播,或通过话筒广播现场疏散指令,保障人员及财产安全。

校园广播系统设计满足以下几大功能需求:

1.系统所有信号完全采用数字传输方式,计算机图形化操作软件由系统配置、状态监控、实时任务、定时任务、节目库等几个模块组成,可实时的显示系统的工作情况,方便操作人员快捷使用。
2.背景音乐系统与消防广播系统实现自动联动功能发生火灾是一种不可预知的突发事件,背景音乐系统通过消防智能接口设备自动接受消防中心信号后转换为数字信号由服务器判断所在区域,之后将录制好的相应录音信号播放,让学员教师能够准确无误的疏散,最大限度的避免人员伤亡及财产损失。
3.音乐无处不在,完全实现个性化自由点播公共区域,如走廊、楼梯等区域,广播控制室可播放温馨优雅的钢琴轻音乐,让学员放松自己;在教室区域定时播放铃声,还可以在休闲时间播放音乐;
4.广播寻呼功能校园广播系统在广播室内配置寻呼话筒,主要用于广播室管理人员在正常作息时间内为不同功能区做友情提示和温馨问候,紧急情况则可作为引导学员避难,做到有序转移等工作,配置远程寻呼话筒,教室可以根据现场情况,通过寻呼话筒快速有效的进行操作。
网络数字广播具有以下最显著的特点:
²传输数字化: 网络数字广播采用独有的CD质量的数据文件格式,将音源转换为数据文件传送到网络适配器。全程数字化传输避免了传统音频广播的信号衰减与噪音,提供高保真音质的声音。
²终端个性化: 网络数字广播基于IP数据网络,每个网络广播适配器都可以有独立的IP地址,可以拥有完全个性化的节目。
²前端网络化: 网络数字广播将前端音源扩展到整个网络,节目定时播放都可以通过网络远程操控,网络化的管理,还可以对不同的用户设置不同的权限。
²播放自动化: 网络数字广播能够实现自动化播放,并为各个节目指定播放时间,服务器将自动进行播放,并且播放内容与对象范围可以任意指定。
²操作人性化: 网络数字广播为提供了人性化的图形菜单界面、人性化的操作,轻松简便,专一实用,提高了使用的效率。
²应用智能化: 网络数字广播有很多智能化的设计,可以在广播过程实现录音、变速、列表循环播放等语音功能;还可以实现定时设置,实现广播自动播放;并能够远程编排、维护、管理等。
²工程简单化: 网络数字广播工程简单,对于现在有局域网设每一个IP广播点,只需要增加网络广播适配器安装即可,如果没有搭建网络,数据网络的工程量也相对简单,只需要铺设网线即可,一旦建设,广播系统与计算机网络系统可以共用,减少多网重复建设。
²系统零维护: 网络数字广播在物理上与网络共用,所以并不在网维护之外增加额外的维护工作。在应用上,系统可设置独立网段与计算机系统分隔,各网络广播适配器嵌入式系统程序固化,不会受到病毒感染;系统整体稳定可靠,基本没有维护工作。

校园广播系统 设 计 方 案 目录 一、前言: 3 二、系统设计 3 2.1 行业规范 3 2.2 设计思路 3 2。3.1 日常广播功能 4 三、产品介绍 4 3.1 扬声器分布点位及图片参数 5 3。2 功率放大器的选型及图片参数 5 3。3 音源及周边设备参数 7 一、前言: 广播系统是每个学校不可缺少的基础设施之一,尽管近几年来视频技术和网络技术 在飞速的发展,但广播系统仍以它的实用性、经济性、便捷性被各类学校所应用。我国 现有的各类学校基本上都有公共广播系统,它主要用于各种公共场合,如举行全校的活 动、通知、升国旗、课间操、播送课间音乐、表扬先进、召开全校大会等。随着现代信 息技术的不断发展,多媒体教学在广大中小学的不断普及,利用广播系统进行语音教学的 需求在不断的增加,特别是音乐铃声的普及,英语听力考试的实施等,对现行学校广播系 统的功能、容量、音质、智能化水平等都提出了更高的要求。 本工作室可以为你提供专业的学校智能广播系统的架设方案和服务。我们的宗旨是 一切以客户需求为主,你所想的就是我们所做的。我们有专门的小学智能广播系统解决 方案和初中智能广播系统的解决方案。系统拓扑图如下: 智能广播系统拓扑图: 二、系统设计 2。1 行业规范 本设计主要依据以下规范进行: 民用建筑电气设计规范 JGJ/16—92 高层民用建筑设计防火规范 GBJ45-82 建筑设计防火规范 GBJ16—37 火灾自动报警设计规范 GBJ116-88 火灾自动报警系统施工及验收规范 GBJ50166-92 2.2 设计思路 首先是播出的智能化。传统的校园广播,无论是每天固定的广播:如上、下课电铃 ,广播操,眼保健操等,还是临时的广播,如校长讲话、临时通知、家长开会等,都需要 有专人来进行播放。实现播出智能化后,每天固定的广播可由计算机或广播自动播放主 机来实现自动播放.首先,把播放的内容以数字形式存放在存储器中,然后由计算机或单 片机通过控制软件,按照客户设定的播放时间和内容控制计算机和自动播放主机将存储器 中的数字音乐文件播放出来。 自动播出系统是源于音乐铃声和无人值守这两大需求而出现的产品,实现音乐铃声 是校园智能广播系统必须具备的一个功能,因为用音乐铃声替代校园原有的电铃声,充 分体现了学校的人性化管理,传统刺耳的电铃声,往往让学生感到紧张和压力,轻松的 音乐铃声带给学生的是轻松和愉快。自动播出无人值守把管理教师从日益增加的设备管 理工作中解放了出来,例如有些学校有学生住校,如果从每天早晨响起床号,背景音乐 ,眼保健操,广播操,十几次上下课铃声,到晚上的熄灯号都要由专人来播出,那么管理 教师就会非常繁忙和辛苦,而且每天要坚守岗位十几个小时,实现播出智能化后,计算机 代替了人工进行广播自动播放,每天自动开机、关机,调用播放表定时播放,实现了无人 值守,把管理教师从每天重复、繁琐的工作中解放出来。 自动播出系统有两种实现方式,一种是软件方式,即通过计算机实现的自动播出系统 ,软件方式的优点是操作方便,存储容量大,播出音乐曲目的长度和数量不受限制,易 于扩展,可实现自动开关机,缺点是造价较高(主要是需要一台多媒体计算机),主管老 师需掌握计算机基本操作;另一种是硬件方式,既通过单片机(微机)实现的自动播出系 统,其优点是价格便宜,操作简单,实现快捷,缺点是存储容量小,播出曲目的长短和数 量受限制,功能有限,不易扩展。从以上论述可以看出实现播出智能化有两个必要的条 件,一是音源(即播出的内容)必须是数字文件;二是必须由计算机或单片机来控制.因 此许多厂商还把这种系统叫做数码或数字广播系统,自动播出系统不是独立的广播系统 ,它可放在任何广播系统的前端,做为数字音源,由计算机实现广播系统的自动播出,定 时播放,无人值守.软件版自动播出系统还有单通道和多通道二种,一台播放主机可播出 一路数字音源,还可同时播出多套数字音源,单通道自动播出系统是常用的,多通道自动 播出系统一个是用于听力考试和训练,如三个年级同一节课同时进行听力考试,各年级 需要同时播出各自的考试内容,再有学校有小学部和初中部,上下课时间不同,需要有各 自的播出时间表,同时播出不同的音乐铃声。 智能广播系统另一个含义是控制的智能化。传统的公共广播系统通常表现出来的是 全体广播,手动分区广播。如有的学校只有操场上的广播,每天做操或领导讲话时,所有 的音箱都同时广播;或者每个学校有几个年级和宿舍区、食堂区等,在设计广播系统的时 候,每个年级、宿舍、食堂等各以一个独立的广播区域来建设,前端加上一个手动开关 (分区控制器),在播放的时候由人工来控制对每个区域进行广播。 综合以往学校对广播控制的方式,和现行学校广播系统应用到语音教学、教学管理 的需求,学校对广播系统的控制智能化主要有以下二大需
