回顾特殊区域：（单数字表示该类明细路由）

Stub区域--末节区域：包含1、2、3、3缺省路由（不允许发布AS外部路由，仅ospf域内和域间）

完全Stub区域--完全末节区域：包含1、2、3缺省路由(仅允许ospf域内路由）

Nssa--非完全末节区域：包含1、2、3、7、7缺省路由（允许引入AS外部路由，由ASBR通告给本区域，再由ABR转换成5类LSA泛洪整个ospf域内）

完全nass区域--完全非完全末节区域：包含1、2、3缺省、7、7缺省

第一节：ospf的快速收敛

PRC：部分路由快速计算——路由器自带，无需设置。根据SPF算法算出来的最短路径树来更新发生变化的路由。

智能定时器：

设置OSPF LSA更新的时间间隔（数字为初始默认间隔）

[AR-ospf-1] lsa-originate-interval intelligent-timer(other-type) 5000 500 1000

设置OSPF LSA接收的时间间隔（数字为初始默认间隔）

[AR-ospf-1] lsa-arrival-interval intelligent-timer 1000 500 500

设置OSPF路由计算时间间隔（数字为初始默认间隔）

[AR-ospf-1] spf-schedule-interval intelligent-timer( millisecond ) 10000 500 1000

FRR：快速重路由——利用LFA算法（以可提供备份链路的邻居为根节点，利用SPF算法计算出到目的节点的最短距离。然后，按照不等式计算出开销最小且无环的备份链路。）预先计算出备份路径，保存在转发表中，以备在故障时将流量快速切换到备份链路上，保证流量不中断。

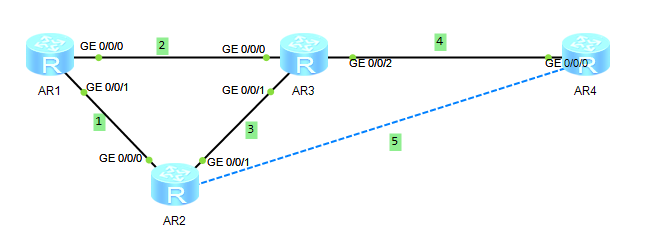

链路保护：2断的时候，需要确保3的开销小于1+2的开销

节点保护：当AR3出现问题的时候，需要确保5的开销小于3+4的开销

这样确保备份链路在故障时发挥作用

[AR1-GigabitEthernet0/0/0]ospf cost 10  //更改接口开销，
[AR1-GigabitEthernet0/0/1]ospf cost 10 确保备份路径开销值满足链路保护和节点保护条件

[AR1]ospf 1      //进入ospf视图
[AR1-ospf-1]frr        //进入FRR视图
[AR1-ospf-1-frr]loop-free-alternate   //使能ospf ip frr
[AR1-ospf-1-frr]dis ospf routing 34.1.1.4    //查看去往AR4的路由

	 OSPF Process 1 with Router ID 1.1.1.1

 Destination : 34.1.1.0/24
 AdverRouter : 4.4.4.4                  Area      : 0.0.0.0
 Cost        : 11                       Type      : Transit
 NextHop     : 13.1.1.3                 Interface : GigabitEthernet0/0/0
 Priority    : Low                      Age       : 00h00m28s

 Backup Nexthop : 12.1.1.2              Backup Interface: GigabitEthernet0/0/1
 Backup Type : LFA LINK          备份链路下一跳12.1.1.2


[AR-GigabitEthernet0/0/1] ospf frr block //阻止OSPF接口的FRR能力

第二节：ospf的路由控制

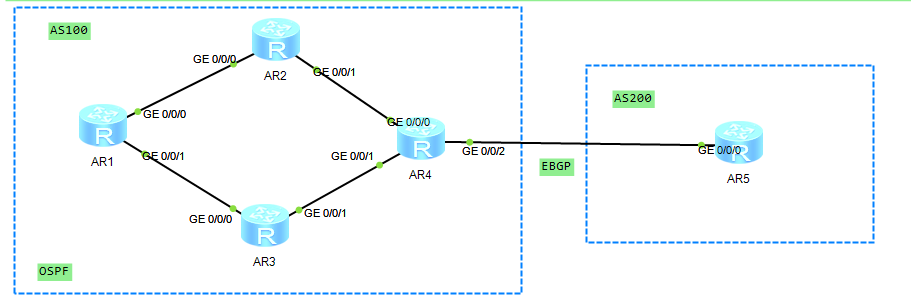

[R1-ospf-1] maximum load-balancing 2   //设置进行负载分担的等价路由的最大数量

[AR-ospf-1] default-route-advertise    //import-route (OSPF)命令不能引入外部

            路由的缺省路由。当需要引入其他协议产生的缺省路由时，必须在ASBR上配置

            default-route-advertise命令，发布缺省路由到整个普通OSPF区域。

[AR-ospf-1] default-route-advertise summary cost   //配置默认路由开销值



    OSPF路由域中在通告缺省路由前，会比较缺省路由的优先级。如果在某OSPF设备上同时
配置了静态缺省路由，要使OSPF通告的缺省路由加入到当前的路由表中，则必须保证所配置
的静态缺省路由的优先级比OSPF通告的缺省路由的优先级低。

对发送的LSA进行过滤

[AR1-GigabitEthernet0/0/0]ospf filter-lsa-out ?  //对从该接口发出的LSA进行过滤
  all      Filter all types of LSAs
  ase      Filter type-5 ASE LSAs
  nssa     Filter type-7 NSSA LSAs
  summary  Filter type-3 Summary LSAs

对于已经发出的LSA则需要等3600秒后老化


[AR1-ospf-1-area-0.0.0.0]filter ?    //对区域内“出、入”方向的Type3 LSA进行过滤
  INTEGER<2000-2999>  Apply basic ACL
  acl-name            Specify the ACL name for filtering type-3 LSAs
  ip-prefix           IP address prefix-list
  route-policy        Route policy
[AR1-ospf-1-area-0.0.0.0]filter ip
[AR1-ospf-1-area-0.0.0.0]filter ip-prefix xxx ?
  export  Filtering outgoing routing updates
  import  Filtering incoming routing updates
