第一讲 FEM法计算辐射、散射噪声

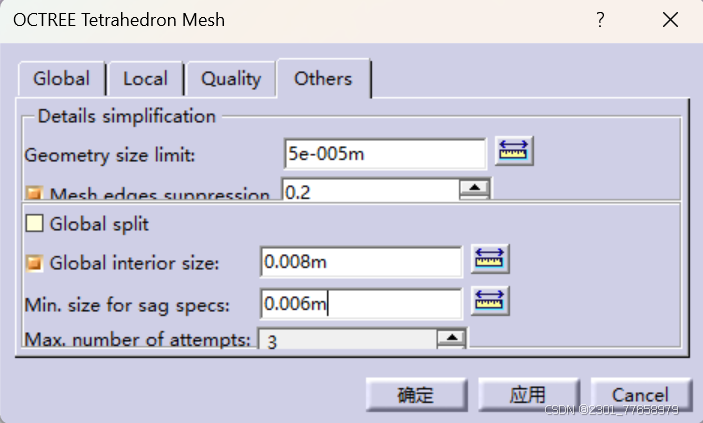

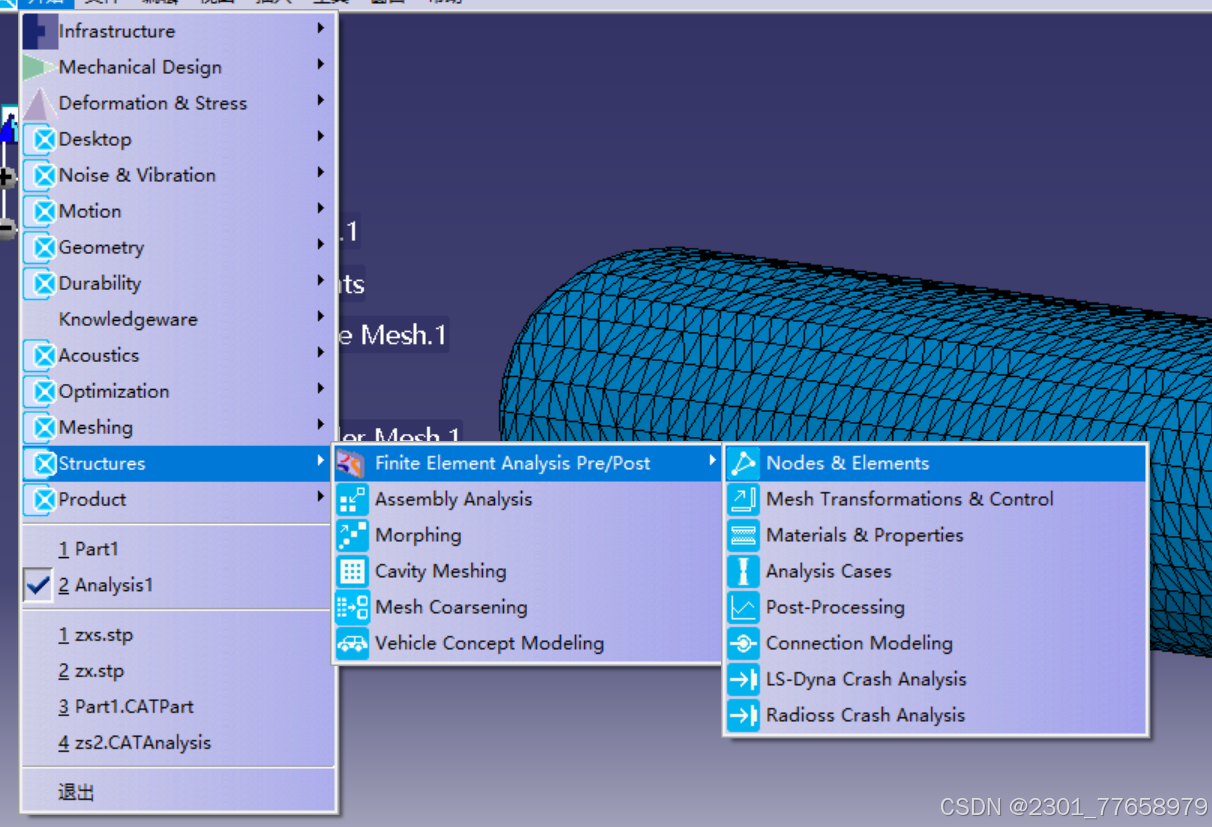

一、Octree Tetrahedron Mesher

"Octree Tetrahedron Mesher" 是一种用于生成三维网格的算法，特别是在有限元分析（FEA）中。它基于八叉树（Octree）的空间细分算法，可以确保在必要时细化网格，同时在可能的情况下保持较大的元素，以加快计算速度。

定义

Octree 网格方法通过将整个几何体初始化为一个“根”四面体开始，然后细分这个根四面体，直到满足所有的元素大小要求。这种方法平衡了网格，使得共享边或面的元素大小差异不超过2倍。

应用

在实际应用中，Octree Tetrahedron Mesher 被用于生成线性或抛物线四面体元素（TE4或TE10元素）的3D网格。它允许用户在基本选项卡中指定网格大小和网格下垂属性，以及在高级选项卡中指定高级全局参数，如忽略的元素最大尺寸、网格边缘移除标准和平滑标准等。

特点

网格细化：Octree 方法确保在需要的地方细化网格，同时在可能的地方保持较大的元素，以实现更快的计算。
网格平衡：在细分四面体后，Octree 网格方法会平衡网格，使得相邻元素的大小差异不超过一个因子。
网格适应性：Octree 网格方法能够适应几何体，通过将网格节点四舍五入到指定的点、曲线或模型表面，并“剪掉”所有无法通过用户定义的材料点到达的网格部分。
网格平滑：最后，网格通过移动节点、合并节点、交换边和在某些情况下删除不良元素来平滑。

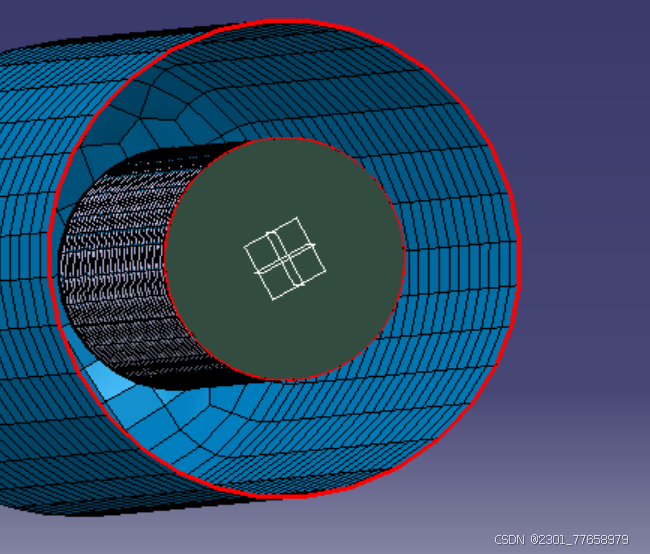

二、凸网格（Convex Mesh)

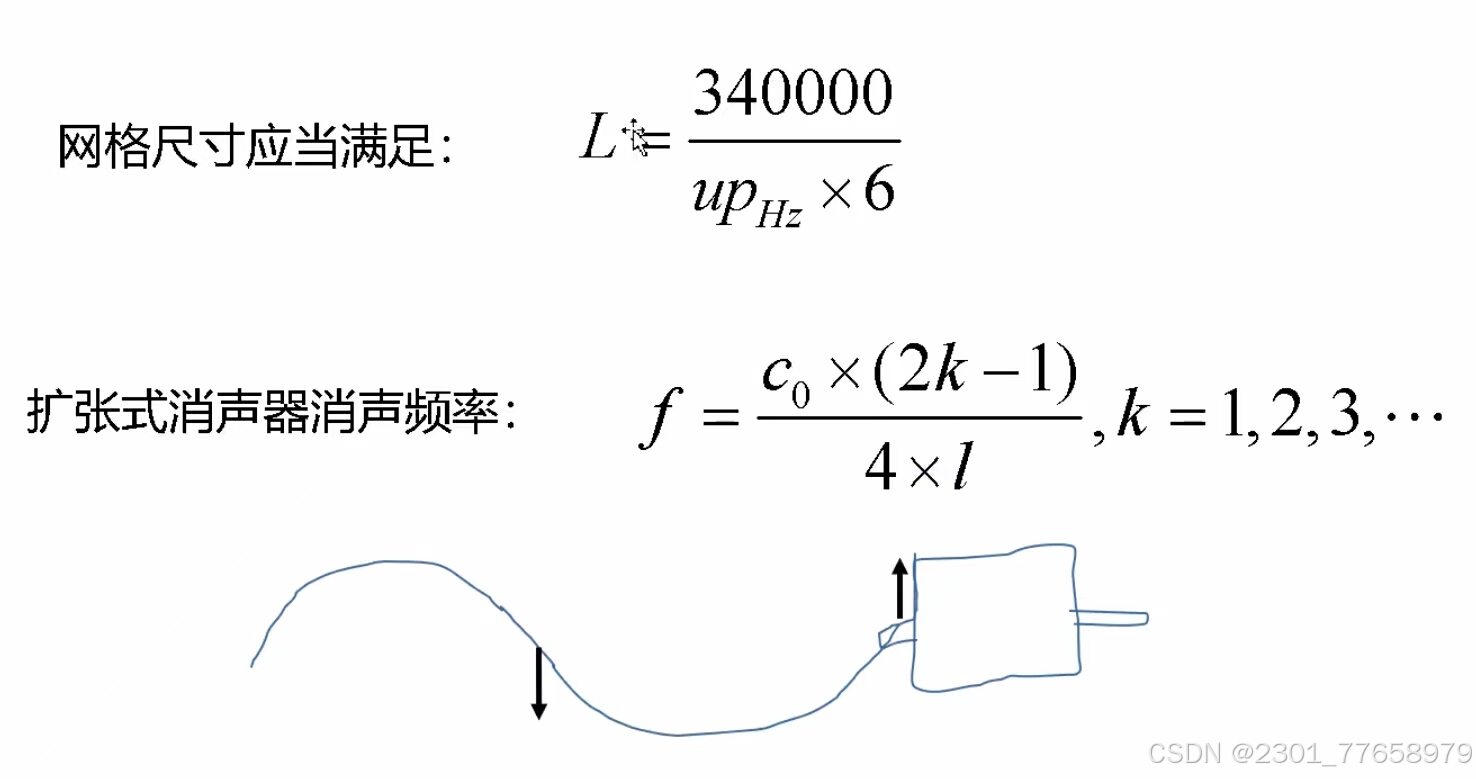

本例中，表面网格为0.03m，则凸网格的Element Size 至少比0.03大，设置成0.08m。

三、填充

工具—Meshing—Tetrahedron Filler

在LMS Virtual Lab中，Tetrahedron Filler是一个用于生成四面体网格的工具。它能够从已有的曲面网格生成四面体网格，从而对实体进行网格划分。这种网格划分方法特别适用于三维实体的有限元分析，因为它可以有效地填充整个三维实体，生成用于模拟和分析的网格。通过Tetrahedron Filler，用户可以精确控制网格的密度和大小，以确保分析的准确性和计算的高效性。简而言之，Tetrahedron Filler是LMS Virtual Lab中用于创建和优化四面体网格以进行复杂结构分析的重要工具。

Size progression

1说明外面5cm，里面3cm，从外面到里面依次是5cm、4cm，最后到3cm。

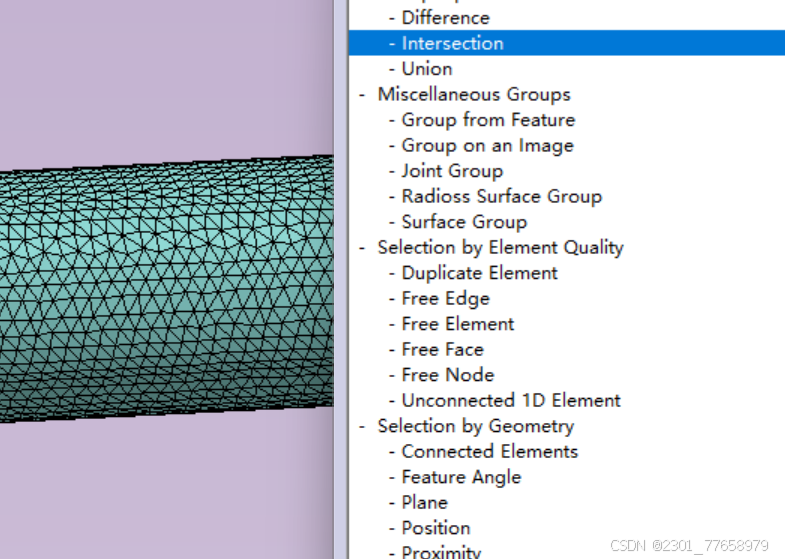

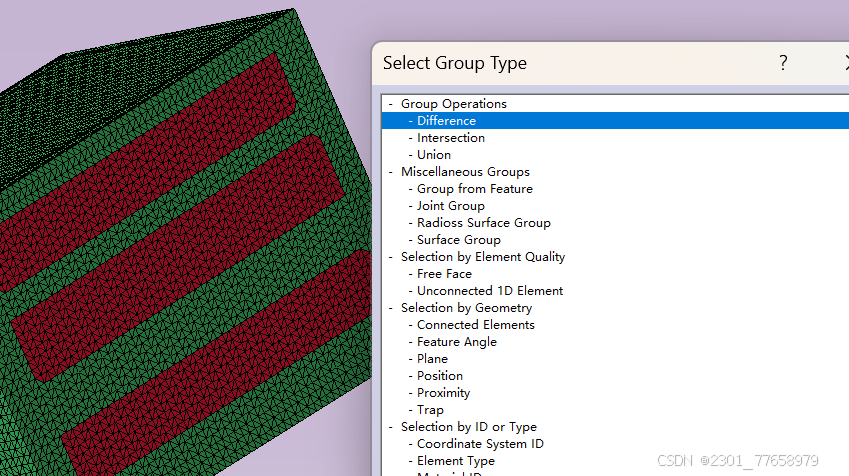

四、将网格独立出来

把填充的网格独立出来。

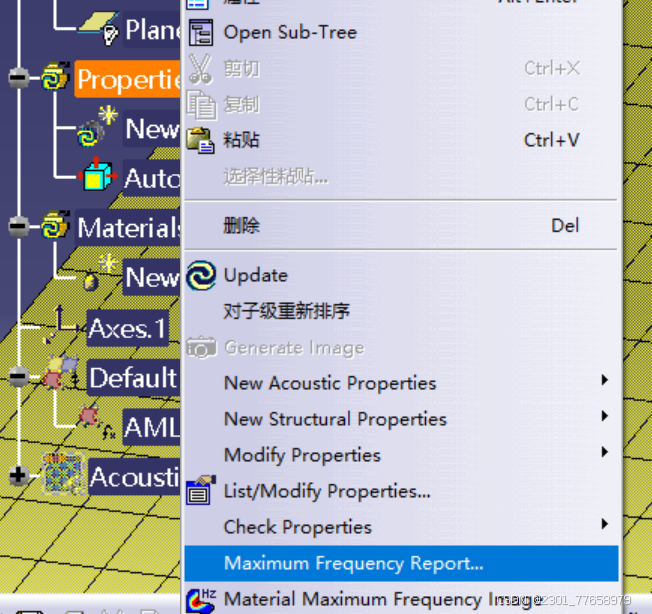

五、AML属性

在有限元仿真中，AML属性指的是自动匹配层（Automatically Matched Layer）技术。AML技术是一种先进的声学有限元技术，用于解决噪声辐射问题，特别是在处理外部声场辐射问题时非常有用，例如发动机或压缩机等。与传统的完全匹配层技术（PML）相比，AML技术不需要模拟吸声PML层，因为它可以自动创建吸声PML层。

AML技术利用非常小并且高度精确的有限网格进行计算，这些网格还非常便于管理和求解。在LMS Virtual.Lab软件中，AML技术被用来提高计算效率，通过能自动创建声学有限元网格的集成功能，它建立了新的行业标准。此外，AML技术在管道声学中也有优秀的表现，可以快速模拟外部辐射噪声和精确模拟高频段的无反射终端。

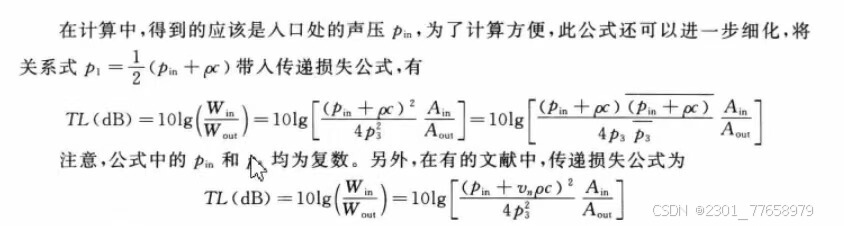

在实际应用中，AML属性可以定义在声学网格外表面，用于模拟声波在管道出口端的无反射边界条件，同时也能进行管口辐射噪声分析。此外，AML属性还能用于自动计算声功率，从而直接在仿真软件中获得正确的传声损失曲线。这种技术大大简化了声学仿真的复杂性，提高了仿真的效率和准确性。
