精讲鸿蒙服务卡片开发

📌注意：

1. 普通应用也可以添加卡片
2. 元服务默认就有一张2*2的卡片，并且因为元服务没有icon，以卡片作为入口
3. 后续课程中如非特别说明，卡片的开发方式在普通应用和元服务中一致

1 服务卡片介绍

服务卡片（以下简称“卡片”）是一种界面展示形式，可以将应用的重要信息或操作前置到卡片，以达到服务直达、减少体验层级的目的。卡片常用于嵌入到其他应用（当前卡片使用方只支持系统应用，如桌面）中作为其界面显示的一部分，并支持拉起页面、发送消息等基础的交互功能。

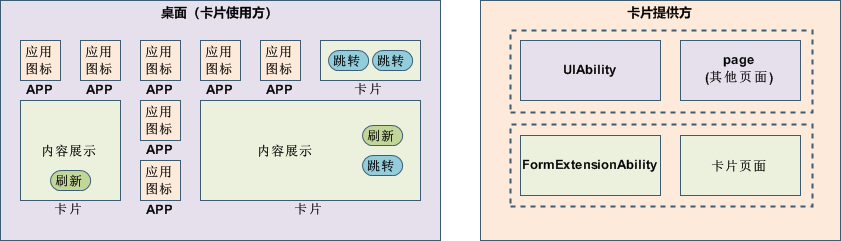

1.1 卡片的基本概念

• 卡片使用方： 显示卡片内容的地方，例如手机桌面
  • 应用图标：应用入口图标，点击后可拉起应用进程，图标内容不支持交互
  • 卡片：具备不同规格大小的界面展示，卡片的内容可以进行交互，如实现按钮进行界面的刷新、应用的跳转等。
• 卡片提供方： 包含卡片的应用，提供卡片的显示内容、控件布局以及控件点击处理逻辑。
  • FormExtensionAbility：卡片业务逻辑模块，提供卡片创建、销毁、刷新等生命周期回调。
  • 卡片页面：卡片UI模块，包含页面控件、布局、事件等显示和交互信息。

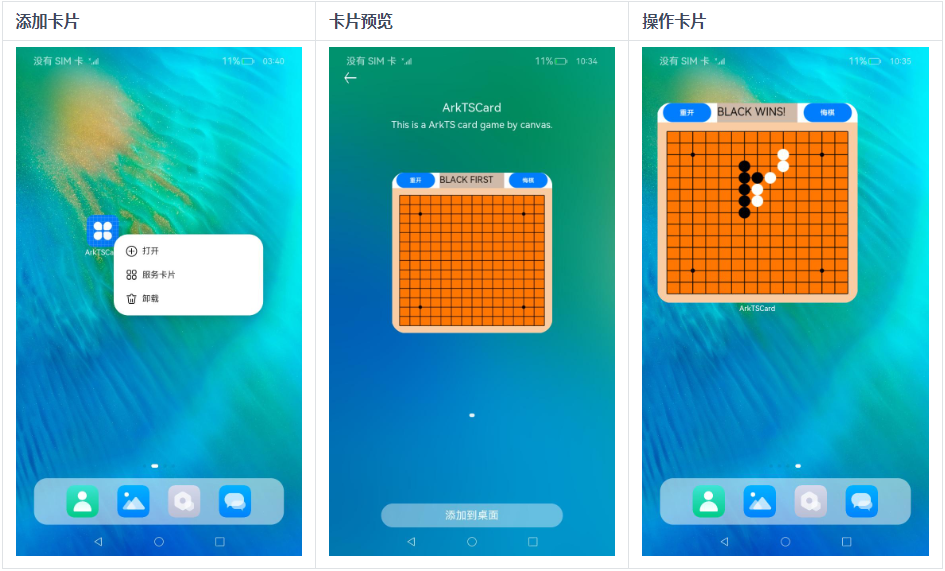

1.2 卡片常用添加方法

**针对应用**

1. 长按“桌面图标”，弹出操作菜单。
2. 点击“服务卡片”选项，进入卡片预览界面。
3. 点击“添加到桌面”按钮，即可在桌面上看到新添加的卡片。

1.2.2 针对元服务

1. 手指捏合屏幕
2. 点击“服务卡片”选项，拉到底，找到“其他服务卡片”，找到元服务，进入卡片预览界面
3. 点击添加到“桌面按钮”，即可在桌面上看到新添加的卡片

1.2.3 划重点

1. 应用和元服务都可以使用服务卡片
   1. 对应用而言：卡片是可选的，因为有icon作为入口
   2. 对元服务而言：卡片是必须的，因为没有icon作为入口，默认
2. 添加卡片到桌面：
   1. 对应用而言：选中icon，点击 ”服务卡片“，选择并添加即可
   2. 对元服务而言：捏合桌面，选择”服务卡片“，在 “其他服务卡片”中找到元应用，选择卡片并添加即可

1.3 服务卡片UI页面开发方式

在Stage模型下，服务卡片的UI页面支持通过ArkTS和JS两种语言进行开发：

• 基于声明式范式ArkTS UI开发的卡片，简称ArkTS卡片
• 基于类Web范式JS UI开发的卡片，简称JS卡片。

ArkTS卡片与JS卡片具备不同的实现原理及特征，在场景能力上的差异如下表所示。

类别	JS卡片	ArkTS卡片
开发范式	类Web范式	声明式范式
组件能力	支持	支持
布局能力	支持	支持
事件能力	支持	支持
自定义动效	不支持	支持
自定义绘制	不支持	支持
逻辑代码执行（不包含import能力）	不支持	支持

划重点： 开发中推荐使用 ArkTS 卡片进行开发，可以使用最多的ArkTs的特性，和应用开发体验基本一致

2 创建服务卡片

2.1 创建步骤

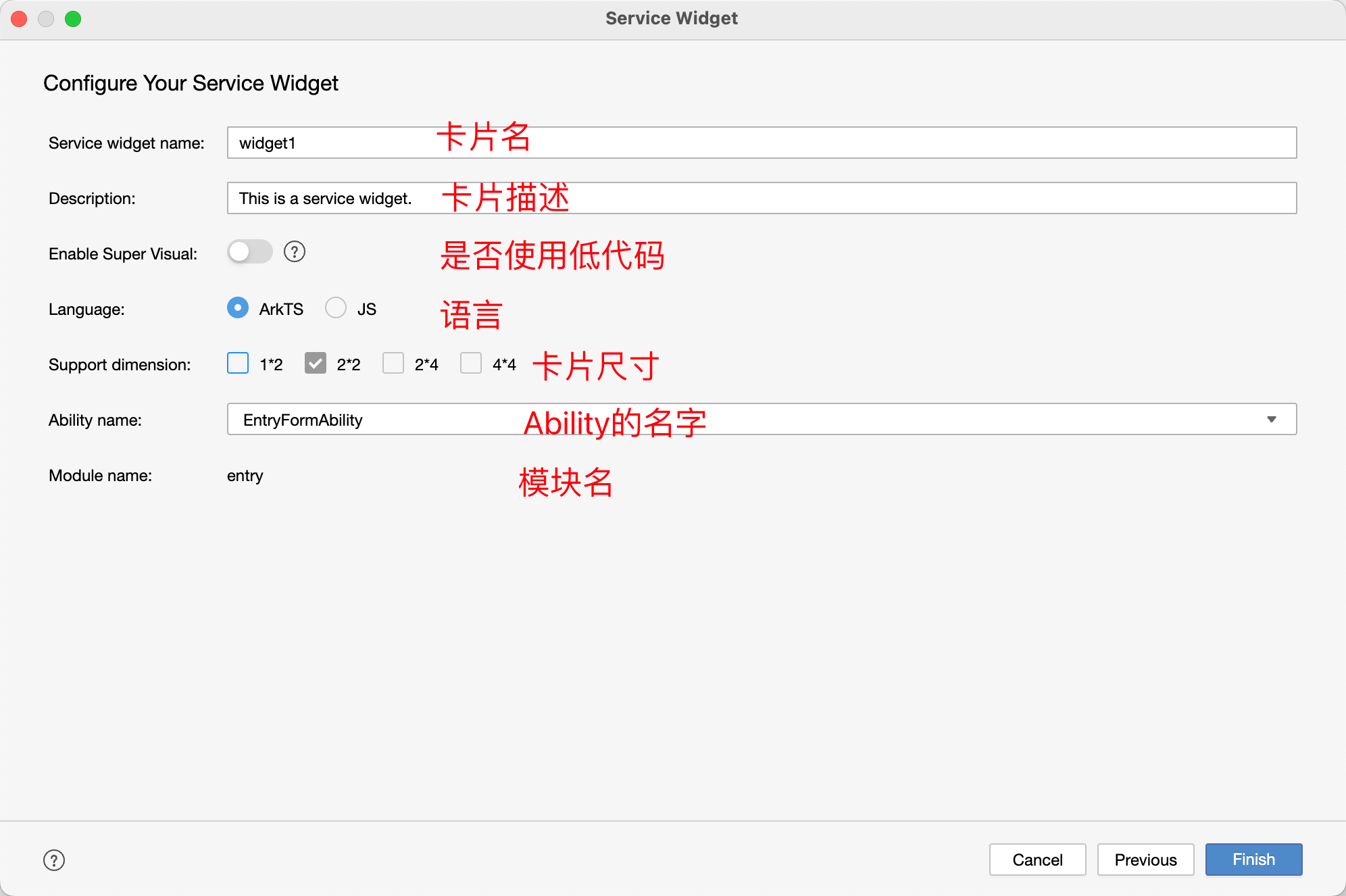

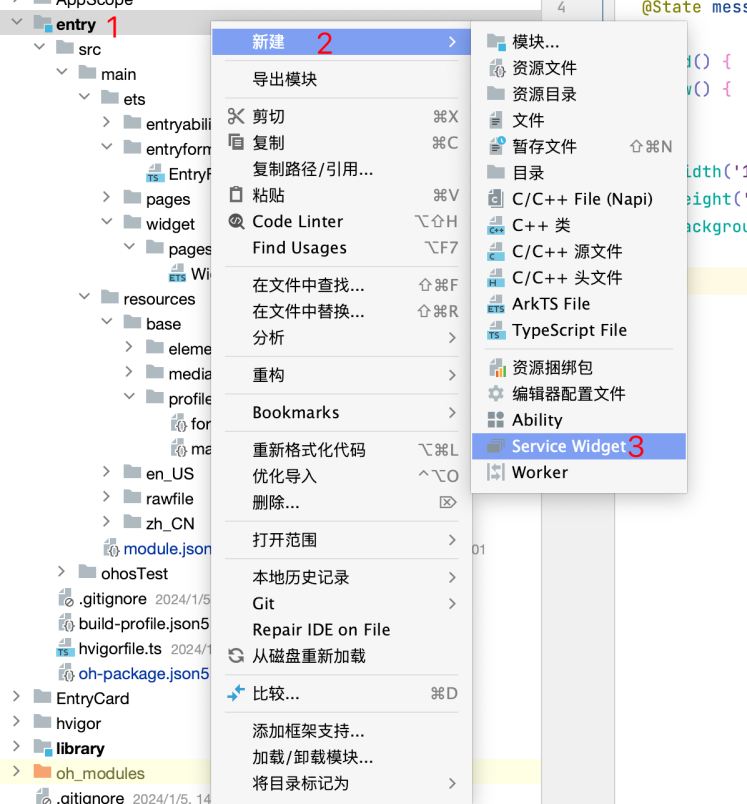

1. 创建卡片：右键-新建-Service Widget

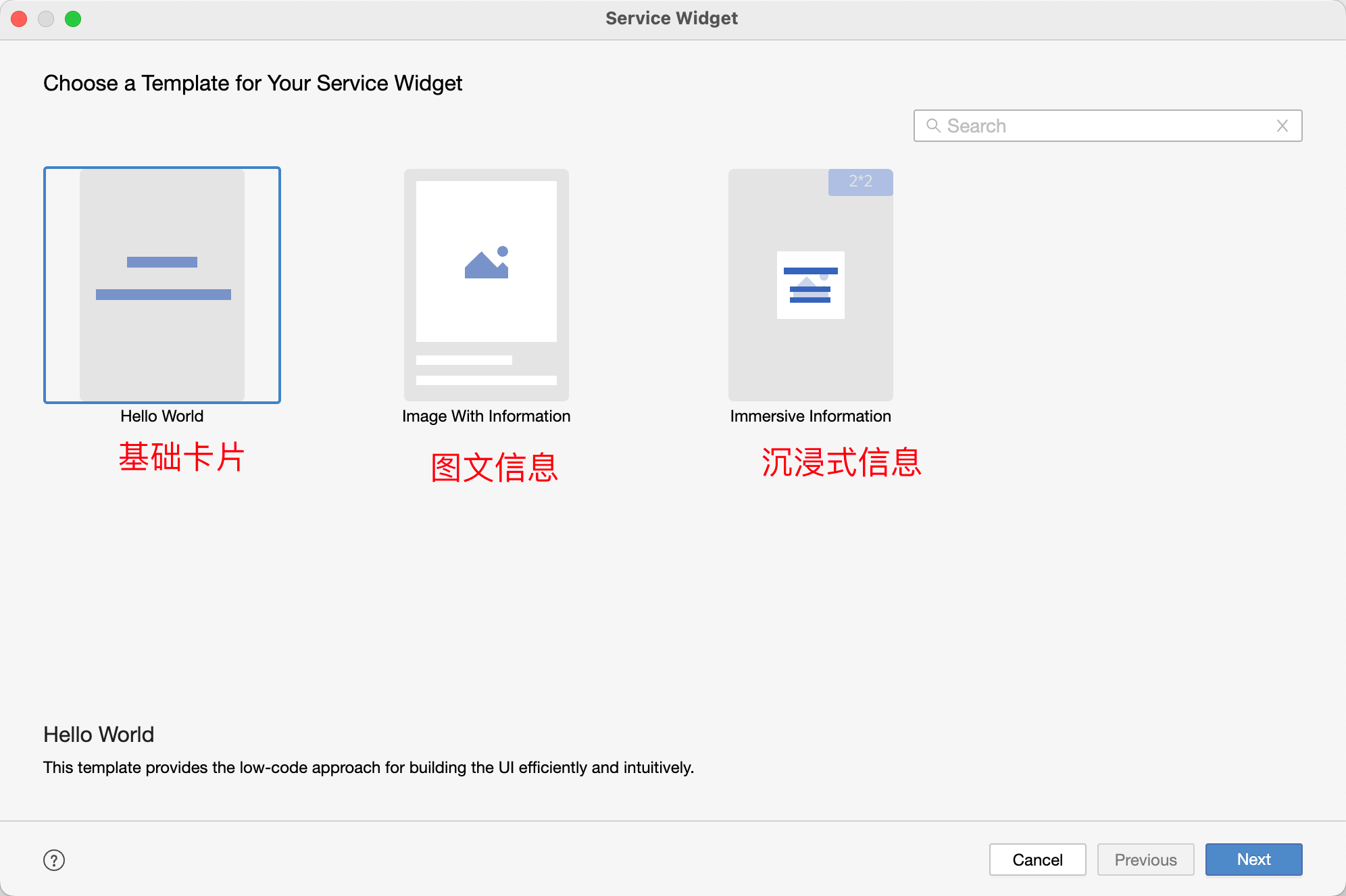

1. 根据实际业务场景，选择一个卡片模板。
   1. 基础卡片：最简单的卡片模版
   2. 图文信息：图片在上，信息在下的卡片模版
   3. 沉浸式信息：图片作为背景，信息覆盖在上面

2. 在选择卡片的开发语言类型（Language）时，选择ArkTS选项，然后单击“Finish”，即可完成ArkTS卡片创建。

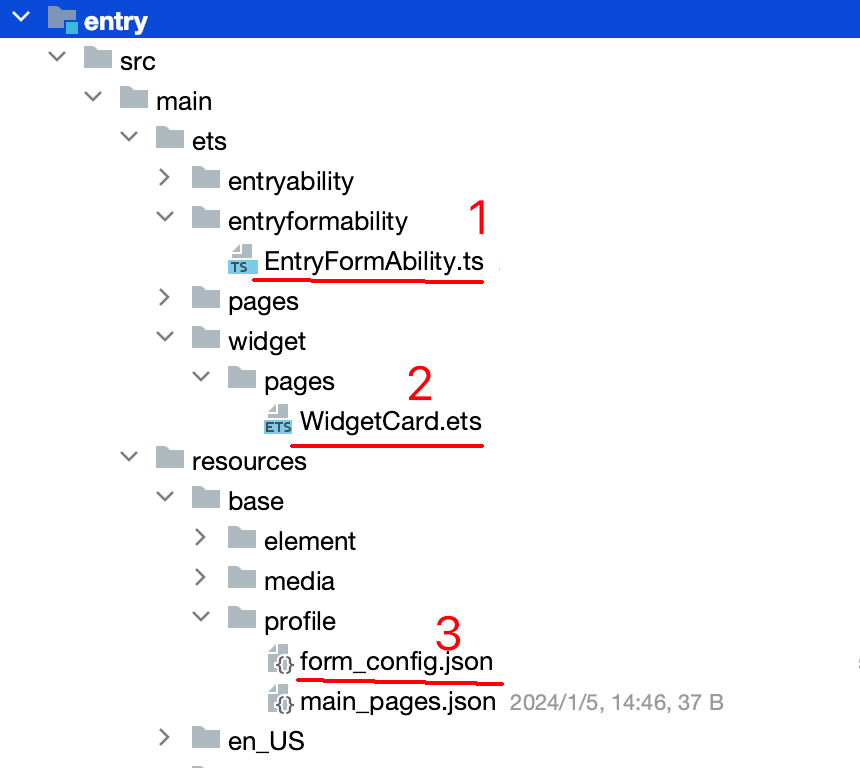

2.2 卡片涉及文件

ArkTS卡片创建之后需要关注的几个核心文件：

• FormExtensionAbility：卡片业务逻辑模块，提供卡片创建、销毁、刷新等生命周期回调。
• 卡片页面WidgetCard.ets：卡片UI模块，包含页面控件、布局、事件等显示和交互信息。
• form_config.json：卡片的描述和配置信息，包括定义卡片大小，定时刷新等功能

2.3 卡片相关配置

相比于之前应用的界面，现在额外增加了卡片，在进入到卡片界面开发之后，咱们先搞明白几个较为常见，都和卡片配置相关的问题

1. 卡片如何和应用进行关联？
2. 多张卡片，如何设置默认卡片（服务卡片界面默认选中的那张）？
3. 如何调整卡片保存的位置？
4. 如何删除卡片（某张 / 所有）？

2.3.1 问题1 卡片如何和应用进行关联？

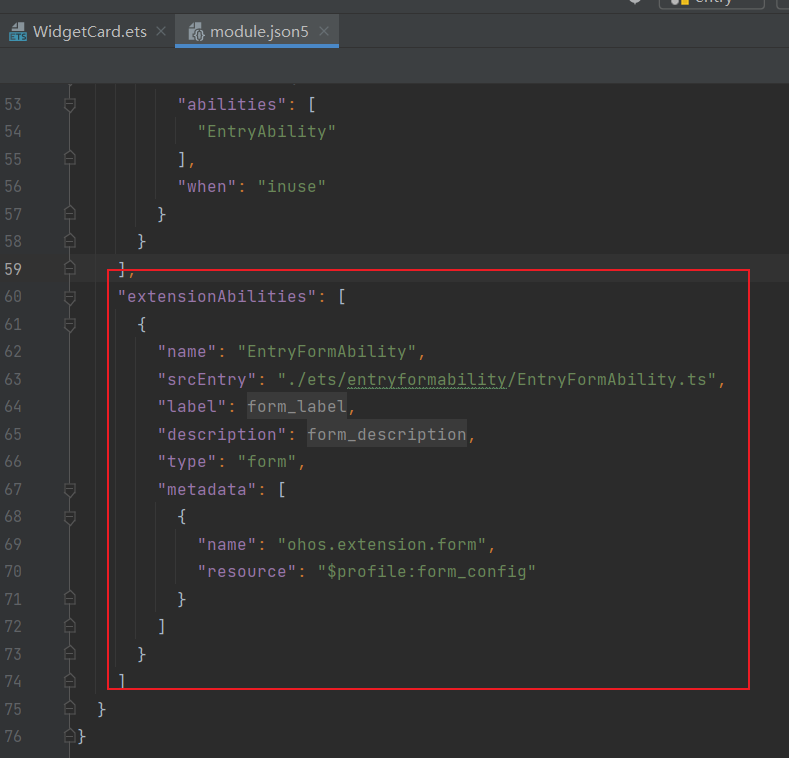

卡片在module.json5配置文件中的extensionAbilities标签下配置，添加卡片时会自动添加卡片与应用的关联。

配置示例如下：

2.3.2 问题2、3、4

2. 多张卡片，如何设置默认卡片（服务卡片界面默认选中的那张）？

3. 如何调整卡片保存的位置？

4. 如何删除卡片（某张 / 所有）？

默认情况下会使用开发视图的resources/base/profile/目录下的form_config.json作为卡片profile配置文件。

内部字段详细结构说明可以参考官方文档，这里咱们只针对需求部分进行说明

多张卡片，如何设置默认卡片（服务卡片界面默认选中的那张）？

1. 调整form_config.json中的卡片配置信息isDefault为true
2. 每个UIAbility有且只有一个默认卡片，所以当有多个卡片信息时，只需要配置一个的isDefault为true

如何调整卡片保存的位置？

1. src：表示卡片对应的UI代码的完整路径，使用ArkTs卡片时，需要包含后缀名
2. 调整卡片位置及对应的src属性即可改变卡片保存位置

form_config.json

{
  "forms": [
    {
      "name": "widget",
      "description": "This is a service widget.",
      "src": "./ets/widget/pages/WidgetCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
        "isDefault": true,
      "updateEnabled": false,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 1,
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ]
    },
    {
      "name": "widget1",
      "description": "This is a service widget.",
      "src": "./ets/widget1/pages/Widget1Card.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
        "isDefault": false,
      "updateEnabled": false,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 1,
      "defaultDimension": "2*2",
      "supportDimensions": [
        "2*2"
      ]
    }
  ]
}

1. 如何删除卡片？
   1. 删除某张卡片：
      1. 删除卡片文件：ets/widget/pages/xxx.ets
      2. 删除配置信息：resources/base/profile/form_config.json，卡片数组中，和卡片相关的那个对象即可
   2. 删除所有卡片：
      1. 删除卡片文件：ets/widget/pages/xxx.ets
      2. 删除配置文件：resources/base/profile/form_config.json
      3. 删除module.json5中，和卡片相关的配置
         module.json5

{
  "module": {
    ...
    "extensionAbilities": [
       {
        "name": "EntryFormAbility",
        "srcEntrance": "./ets/entryformability/EntryFormAbility.ts",
        "label": "$string:EntryFormAbility_label",
        "description": "$string:EntryFormAbility_desc",
        "type": "form",
        "metadata": [
          {
            "name": "ohos.extension.form",
            "resource": "$profile:form_config"
          }
        ]
      }
    ]
  }
}

3 服务卡片页面开发

📌使用ArkTS方式开发的卡片，支持绝大多数ArkTS声明式开发范式，但是因为卡片一般显示桌面应用，为确保桌面的使用体验以及功耗相关考虑，对于ArkTS的卡片有一些约束，这里列出影响较大的2个：

1. 暂不支持导入模块

2. 仅支持声明式范式的部分组件、事件、动效、数据管理、状态管理和API能力（常用的都可以使用）

更为具体的约束细节，可以参考如下官方文档

1. ArkTS卡片的约束2. 卡片能力说明

3.1 页面尺寸

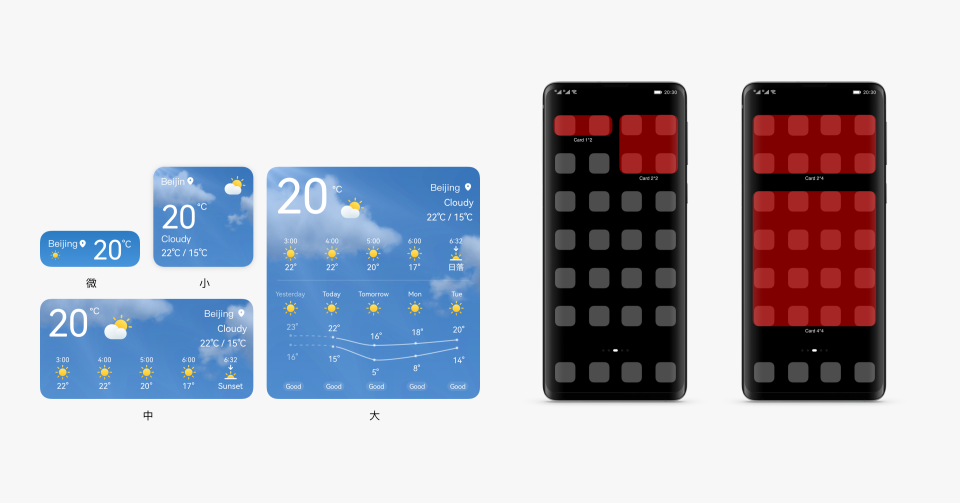

服务卡片支持多种卡片尺寸：微、小、中、大。卡片展示的尺寸大小分别对应桌面不同的宫格数量，微卡片对应 12 宫格，小卡片对应 22 宫格，中卡片对应 24 宫格，大卡片对应 44 宫格。

卡片尺寸	对应宫格数
微卡片	1*2 宫格
小卡片	2*2 宫格
中卡片	2*4 宫格
大卡片	4*4 宫格

同一个应用可以支持多种不同类型的服务卡片，不同尺寸与类型可以通过卡片管理界面进行切换和选择。

上滑应用图标展示的默认卡片的尺寸由开发者指定。

服务卡片在上架时必定要包含小尺寸卡片，即2*2尺寸卡片，该尺寸在不同设备上具备最佳兼容性。

划重点：

1. 实际开发时根据产品的要求，添加对应尺寸的卡片即可
2. 服务卡片的设计原则参考-服务卡片设计原则

3.2 尺寸调整

调整卡片属性中的 supportDimensions 属性即可调整对应卡片的宫格数，需要注意的是，只能设置如下的值:

12，22，24，44

同时为了在布局实现时更为便捷，可以每张卡就设置一种宫格数

• defaultDimension ：表示卡片的默认外观规格，取值必须在该卡片supportDimensions配置的列表中。
• supportDimensions：表示卡片支持的外观规格，取值范围：
  • 1 * 2：表示1行2列的二宫格。
  • 2 * 2：表示2行2列的四宫格。
  • 2 * 4：表示2行4列的八宫格。
  • 4 * 4：表示4行4列的十六宫格。

📌defaultDimension 的值只能是来源于supportDimensions数组中定义的值，否则卡片不会显示

{
  "forms": [
    {
      "name": "widget",
      "description": "This is a service widget.",
      "src": "./ets/widget/pages/WidgetCard.ets",
      "uiSyntax": "arkts",
      "window": {
        "designWidth": 720,
        "autoDesignWidth": true
      },
      "colorMode": "auto",
      "isDefault": true,
      "updateEnabled": true,
      "scheduledUpdateTime": "10:30",
      "updateDuration": 1,
       "defaultDimension": "2*4" ,
       "supportDimensions": [
        "2*4"
      ]

        // 错误写法
        "defaultDimension": " 2*4 ",
      "supportDimensions": [
        " 2*2 "
      ]
    }
  ]
}

3.3 页面开发

实际开发时虽然卡片能力有部分限制，但是绝大多数都是支持的，根据实际需求实现效果即可，这里不再展开，卡片开发的重点是之后的 卡片事件 及 数据交互

3.4 卡片生命周期

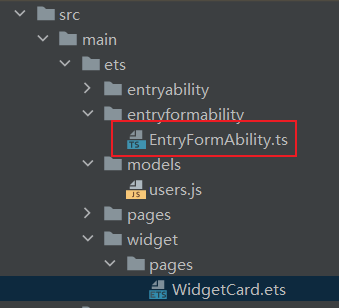

卡片生命周期管理文件（EntryFormAbility.ts）

EntryFormAbility.ts页面中默认有很多生命周期函数，其中使用较为频繁的生命周期函数为：

1. onAddForm：添加卡片时触发
2. onUpdateForm：卡片支持定时更新/定点更新/卡片使用方主动请求更新功能时触发
3. onFormEvent：卡片通过message触发事件时触发
4. onRemoveForm：移除卡片时触发

// FormInfo模块提供对卡片的相关卡片信息和状态进行设置和查询的能力
import formInfo from '@ohos.app.form.formInfo';
// 卡片数据绑定模块提供卡片数据绑定的能力。包括FormBindingData对象的创建、相关信息的描述。
import formBindingData from '@ohos.app.form.formBindingData';
// FormExtensionAbility为卡片扩展模块，提供卡片创建、销毁、刷新等生命周期回调。
import FormExtensionAbility from '@ohos.app.form.FormExtensionAbility';

export default class EntryFormAbility extends FormExtensionAbility {
  // 使用方创建卡片时触发，提供方需要返回卡片数据绑定类
  onAddForm(want) {
    // Called to return a FormBindingData object.
    let formData = {};
    return formBindingData.createFormBindingData(formData);
  }

  // 使用方将临时卡片转换为常态卡片触发，提供方需要做相应的处理
  onCastToNormalForm(formId) {
    // Called when the form provider is notified that a temporary form is successfully
    // converted to a normal form.
  }
  // 若卡片支持定时更新/定点更新/卡片使用方主动请求更新功能，则提供方需要重写该方法以支持数据更新
  onUpdateForm(formId) {
    // Called to notify the form provider to update a specified form.
  }

  onChangeFormVisibility(newStatus) {
    // Called when the form provider receives form events from the system.
  }

  // 若卡片支持触发事件，则需要重写该方法并实现对事件的触发
  onFormEvent(formId, message) {
    // Called when a specified message event defined by the form provider is triggered.
  }
  // 当对应的卡片删除时触发的回调，入参是被删除的卡片ID
  onRemoveForm(formId) {
    // Called to notify the form provider that a specified form has been destroyed.
  }
  //  卡片提供方接收查询卡片状态通知接口，默认返回卡片初始状态。
  onAcquireFormState(want) {
    // Called to return a {@link FormState} object.
    return formInfo.FormState.READY;
  }
};

📌FormExtensionAbility进程不能常驻后台
即在卡片生命周期函数中无法处理长时间的任务，在生命周期调度完成后会继续存活5秒
如果5秒内没有新的生命周期回调触发则进程自动退出。
针对可能需要5秒以上才能完成的业务逻辑，建议拉起主应用进行处理，处理完成后使用updateForm方法通知卡片进行刷新。

4 给卡片设置数据

因为卡片不支持import，所以没法通过引入@ohos.net.http等包来进行数据请求，因此需要通过借助外部能力获取数据后，再传入卡片内部进行展示。

外部能力有：

1. EntryFormAbility / EntryAbility
2. 应用或者元服务的各个页面(包括组件)

常见的场景：

1. 添加卡片到桌面时设置初始数据 → EntryFormAbility 的onAddForm生命周期函数中完成
2. 在应用或者元服务页面获取完数据后，主动将数据更新到卡片中

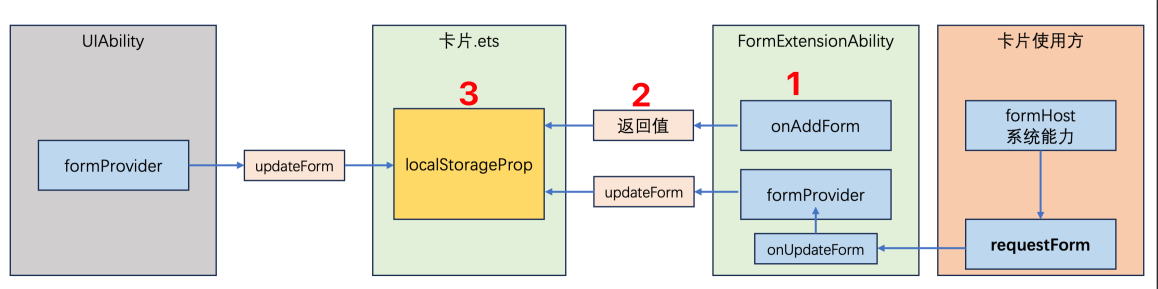

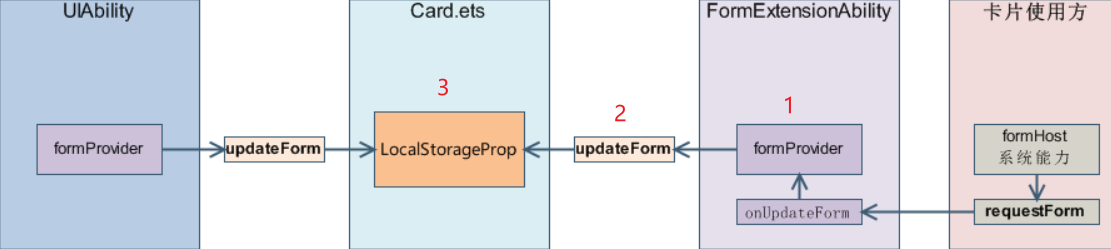

4.1 添加卡片到桌面时初始化数据

当用户把卡片添加到桌面上时，会触发FormExtensionAbility中的 onAddForm生命周期方法，此时我们可以给卡片传递初始数据。

分为同步和异步两种方式

4.1.1 同步方式（不常用）

当将FormExtensionAbility中一个已有的数据传递给卡片时，可以直接使用同步方式

分3步走：

1. 在FormExtensionAbility中的onAddForm中定义数据对象
2. 通过onAddForm的返回值返回数据
3. 卡片中通过localStorageProp接收

案例场景： 在onAddForm中给卡片传入 一个标题 和 一个描述信息，在卡片中正常显示

1. 在FormExtensionAbility中的onAddForm中定义需要传递给卡片的数据对象
2. 在onAddForm中返回通过 formBindingData.createFormBindingData 绑定的数据

 export default class EntryFormAbility extends FormExtensionAbility {
   onAddForm(want) {
      // 1. 定义需要传递给卡片的数据对象
      let formData = {
        title:'博学谷鸿蒙课程',
        desc:'鸿蒙千帆起，我要当舵手'
      };
      // 2. 返回绑定后的数据对象，卡片将自动获取到该数据进行显示
      return formBindingData.createFormBindingData(formData);
    }
 }

3. 卡片WidgetCard.ets中通过localStorageProp接收

const storage = new LocalStorage();

 @Entry(storage)
@Component
struct WidgetCard {
    @LocalStorageProp("title") title: string = '';
  @LocalStorageProp("desc") desc: string = ''

  build() {
    Column() {
        Text(this.title)
       Text(this.desc)
    }
    .width("100%")
    .height("100%")
    .onClick(() => {
      postCardAction(this, {
        "action": "router",
        "abilityName": "EntryAbility",
        "params": {
          "message": "add detail"
        }
      });
    })
  }
}

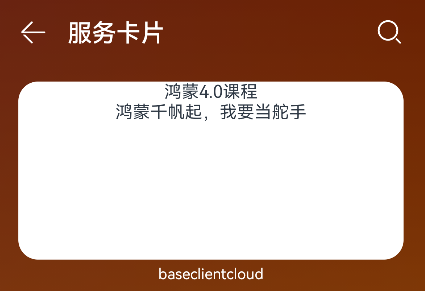

在模拟器中将卡片到桌面，如果上述代码没有问题的话，应该就可以看到传递的默认数据渲染到卡片上啦

划重点：

1. 在EntryFormAbility中通过onAddForm的返回值设置初始数据
2. 在卡片中通过LocalStorageProp接收并使用数据

4.1.2 异步方式（常用）

当FormExtensionAbility请求一个数据后，是异步回调的，此时需要用到异步方式更新卡片数据

分3步走：

1. 在FormExtensionAbility中的onAddForm中异步获取一个数据
2. 通过formProvider.updateForm()方法异步更新卡片数据
3. 卡片中通过localStorageProp接收

案例场景： 在FormExtensionAbility的onAddForm中异步获取数据后，将数据更新到卡片上

数据：① title：博学谷鸿蒙课程 ② desc：鸿蒙千帆起，我要当舵手

1. 在EntryFormAbility的onAddForm方法中用setTimeout模拟异步请求数据
2. 在setTimeout回调函数中使用formProvider.updateForm方法传入异步数据

import formInfo from '@ohos.app.form.formInfo';
import formBindingData from '@ohos.app.form.formBindingData';
import FormExtensionAbility from '@ohos.app.form.FormExtensionAbility';
import formProvider from '@ohos.app.form.formProvider';


export default class EntryFormAbility extends FormExtensionAbility {

  onAddForm(want) {
     let formData = {
      title:'鸿蒙课程',
      desc:'鸿蒙千帆起，我要当舵手'
    };

    // 1. 定义需要传递给卡片的数据对象
     setTimeout(()=>{
      formData = {
        title:'鸿蒙课程-刷新后',
        desc:'鸿蒙千帆起，我要当舵手 - 刷新后'
      };
      // 1. 定义需要传递给卡片的数据对象
       let bindData = formBindingData.createFormBindingData(formData);
      // 2. 获取当前添加到桌面的卡片id
       let formid = want.parameters[formInfo.FormParam.IDENTITY_KEY];
      // 3. 更新数据到卡片上
       formProvider.updateForm(formid,bindData) .then(res=>{
        console.log('mylog','更新成功');
      }).catch(err=>{
        console.log('mylog','更新失败');
      });

    },2000);  // 注意：此处不能超过5000，即5秒钟，因为EntryFormAbility的生命周期为5秒

    // 当异步更新时，onAddForm方法最后可以返回 null
     return formBindingData.createFormBindingData(formData);
  }
};

📌注意 ： FormExtensionAbility进程不能常驻后台，在生命周期调度完成后会继续存在5秒，如5秒内没有新的生命周期回调触发则进程自动退出

1. 卡片WidgetCard.ets中通过localStorageProp接收

const storage = new LocalStorage();

@Entry(storage)
@Component
struct WidgetCard {
  @LocalStorageProp("title") title: string = '';
  @LocalStorageProp("desc") desc: string = ''

  build() {
    Column() {
      Text(this.title)
      Text(this.desc)
    }
    .width("100%")
    .height("100%")
    .onClick(() => {
      postCardAction(this, {
        "action": "router",
        "abilityName": "EntryAbility",
        "params": {
          "message": "add detail"
        }
      });
    })
  }
}

4.2 在应用 /元服务中更新数据到卡片

卡片添加到桌面上以后，用户在访问应用/元服务中的页面时，可以从页面中主动向卡片推送数据，以此来更新卡片数据

分为3步走：

1. 在卡片添加到桌面时，可以在onAddForm中将卡片id保存到首选项中
2. 在主应用或者元服务页面中调用**formProvider.updateForm(**卡片id，数据) 给卡片发送数据
3. 卡片中通过localStorageProp接收数据

前置准备：在项目common中创建一个PreferencesUtil.ts工具类函数(以后可以直接使用它来存储和获取卡片id数据)

PreferencesUtil.zip

4.2.1 存卡片id

1. 在卡片添加到桌面时，可以在onAddForm中将卡片id保存到首选项中(使用PreferencesUtil工具函数实现)

import formInfo from '@ohos.app.form.formInfo';
import formBindingData from '@ohos.app.form.formBindingData';
import FormExtensionAbility from '@ohos.app.form.FormExtensionAbility';
import { PreferencesUtil } from '../common/PreferencesUtil';


export default class EntryFormAbility extends FormExtensionAbility {

  onAddForm(want) {
    let formData = {
      title:'鸿蒙课程',
      desc:'鸿蒙千帆起，我要当舵手'
    };

    // 1. 获取卡片id
    let formId = want.parameters[formInfo.FormParam.IDENTITY_KEY];
    //2. 将卡片id保存到首选项
    PreferencesUtil.getInstance().addFormId(this.context,formId);

    // 2. 将数据转为卡片识别的对象返回
    return formBindingData.createFormBindingData(formData);
  }
};

4.2.2 页面中发送数据

1. 在主应用或者元服务页面中调用**formProvider.updateForm(**卡片id，数据) 给卡片发送数据

在src/main/ets/pages/Home/QATop.ets中向卡片发送数据

 async aboutToAppear() {
    //  1. 从首选项获取卡片id
     let cardids = await PreferencesUtil.getInstance().getFormIds(getContext(this));

    // 2. 遍历卡片id，更新卡片数据
    let data = {
      title: '鸿蒙课程 - 主应用推送刷新'+Math.random(),
      desc: '鸿蒙千帆起，我要当舵手-主应用推送刷新'+Math.random()
    };

     cardids.forEach(cardid => {
      let bindData = formBindingData.createFormBindingData(data);
      formProvider.updateForm(cardid, bindData)
        .then(res => {
          console.log('mylog',JSON.stringify(res))
        })
        .catch(err => {
          console.log('mylog','err',JSON.stringify(err))
        })
    })
  }


Button('更新卡片数据')
  .onClick(async () => {
    await this.updataData();
  })

4.2.3 卡片中接收数据

卡片WidgetCard.ets中通过localStorageProp接收

const storage = new LocalStorage();

@Entry(storage)
@Component
struct WidgetCard {
   @LocalStorageProp("title") title: string = '';
  @LocalStorageProp("desc") desc: string = ''

  build() {
    Column() {
      Text(this.title)
      Text(this.desc)
    }
    .width("100%")
    .height("100%")
    .onClick(() => {
      postCardAction(this, {
        "action": "router",
        "abilityName": "EntryAbility",
        "params": {
          "message": "add detail"
        }
      });
    })
  }
}

4.2.4 测试卡片数据刷新结果

• 添加卡片到桌面上
• 进入主应用执行刷新数据
• 检查桌面上的卡片数据是否更新成功

📌**注意：**坑点： 添加卡片到桌面后，在不杀掉主应用的情况下，通过主应用向卡片更新数据不成功，需要先杀掉主应用后再打开主应用才能正常

4.2.5 主应用不能刷新卡片数据bug解决

📌坑点： 添加卡片到桌面后，在不杀掉主应用的情况下，通过主应用向卡片更新数据不成功，需要先杀掉主应用后再打开主应用才能正常

原因： 在主应用中获取不到onAddForm函数中保存到首选项的卡片id数据（预测卡片和主应用是两个进程，主应用不杀掉之前，2个进程间数据不能共享）

解决： 在onAddForm函数中通知主应用将卡片id也保存一份到自己的首选项中，自己存自己取就能解决进程间数据不能共享的问题

1. 在onAddForm生命周期事件中增加发布方法

import { PublishEventType } from '../common/Constants';

onAddForm(want) {
    // Called to return a FormBindingData object.
    let formData = {
      title:'博学谷鸿蒙课程',
      desc:'鸿蒙千帆起，我要当舵手'
    };

    // 1. 定义需要传递给卡片的数据对象
    setTimeout(()=>{
      formData = {
        title:'鸿蒙课程-刷新后',
        desc:'鸿蒙千帆起，我要当舵手 - 刷新后'
      };
      // 1. 定义需要传递给卡片的数据对象
      let bindData = formBindingData.createFormBindingData(formData);
      // 2. 获取当前添加到桌面的卡片id
      let formid = want.parameters[formInfo.FormParam.IDENTITY_KEY];

      PreferencesUtil.getInstance().addFormId(this.context,formid)
        SubscriberClass.publish(PublishEventType.APP_PUBLISH,formid)

      // 3. 更新数据到卡片上
      formProvider.updateForm(formid,bindData).then(res=>{
        console.log('mylog','更新成功');
      }).catch(err=>{
        console.log('mylog','更新失败');
      });

    },2000); // 注意：此处不能超过5000，即5秒钟，因为EntryFormAbility的生命周期为5秒


    return formBindingData.createFormBindingData(formData);
  }

2. 在index.ets中增加订阅方法

 async aboutToAppear(){
  //   判断如果用户登录过，则首选项中有数据，则获取到数据后再重新设置一下内存中的用户数据
  //   否则就跳转到登录页面
    let user = await AppStorageKit.GetLoginUser(getContext(this));
    if(user && user.uid){
    // 用户存在
      AppStorageKit.SetLoginUser(user,getContext(this))
      console.log('Index，判断用户是存在的')
    }else{
      router.pushUrl({url:Constants.PAGE_LOGIN})
    }

 //  接收通知保存卡片数据
 SubscriberClass.subscribe(PublishEventType.APP_PUBLISH,null,(formid)=>{
   PreferencesUtil.getInstance().addFormId(getContext(this),formid)
   console.log('mylog->','publish',formid)
 })
  }

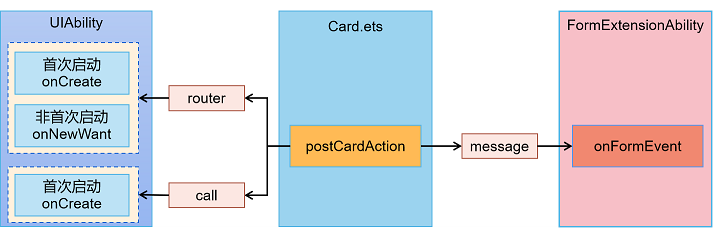

5 卡片事件

为什么要有卡片事件： 因为卡片本身不能导入任何包来进行操作，比如：不能直接做http请求，所以只能通过不同事件，调起各种能力来进行相关功能操作。

在卡片内部可以通过postCardAction()主动与主应用的Ability以及卡片自己的Ability进行交互，当前支持：

1. router：拉起应用到前台，用户直接操作应用中的功能
2. call：拉起应用到后台，用户无感知，不做任何界面操作 - 长时任务
3. message：拉起FormExtensionAbility（卡片生命周期管理文件）- 短时任务 5秒以内

**postCardAction**参数

接口定义： postCardAction(component: Object, action: Object): void

接口参数说明：

参数名	参数类型	必填	参数描述
component	Object	是	当前自定义组件的实例，通常传入this。
action	Object	是	action的具体描述，详情见下表。

action参数说明：

Key	Value	样例描述
“action”	string	action的类型，支持三种预定义的类型： * “router”：跳转到提供方应用的指定UIAbility。 * ** “message”：自定义消息。触发后会调用提供方FormExtensionAbility的onFormEvent()生命周期回调。 * ** “call”：后台启动提供方应用。触发后会拉起提供方应用的指定UIAbility（仅支持launchType 为singleton的UIAbility，即启动模式为单实例的UIAbility），但不会调度到前台。提供方应用需要具备后台运行权限（ohos.permission.KEEP_BACKGROUND_RUNNING）
“bundleName”	string	“router” / “call” 类型时跳转的包名，可选。
“moduleName”	string	“router” / “call” 类型时跳转的模块名，可选。
“abilityName”	string	“router” / “call” 类型时跳转的UIAbility名，必填。
“params”	Object	当前action携带的额外参数，内容使用JSON格式的键值对形式。 "call"类型时需填入参数’method’，且类型需要为string类型，用于触发UIAbility中对应的方法，必填。

5.2 postCardAction()示例代码

Button('跳转')
  .width('40%')
  .height('20%')
  .onClick(() => {
    postCardAction(this, {
      'action': 'router',
      'bundleName': 'com.example.myapplication',
      'abilityName': 'EntryAbility',
      'params': {
        'message': 'testForRouter' // 自定义要发送的message
      }
    });
  })

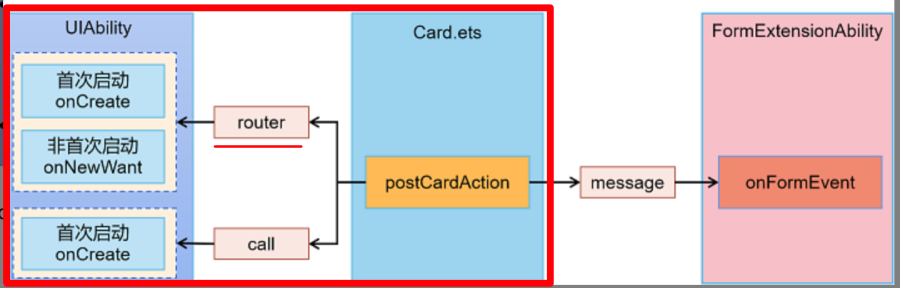

5.3 router事件-拉起应用到前台

postCardAction接口的router类型，可以从卡片中拉起应用到前台，然后用户可以在界面上做一些操作。

场景：例如相机卡片，卡片上提供拍照、录像等按钮，就可以通过postCardAction的route类型来实现拉起

场景示例代码：通过postCardAction的router类型，拉起应用，并跳转到指定页面

1. 在卡片中点击按钮，触发postCardAction，通过router拉起应用后，传入不同的参数

@Entry
@Component
struct WidgetCard {
  build() {
    Column() {
      Button('功能A')
        .margin('20%')
        .onClick(() => {
          console.info('Jump to EntryAbility funA');
           postCardAction(this, {
            'action': 'router',
            'abilityName': 'EntryAbility', // 只能跳转到当前应用下的UIAbility
            'params': {
              'targetPage': 'funA' // 在EntryAbility中处理这个信息
            }
          });
        })

      Button('功能B')
        .margin('20%')
        .onClick(() => {
          console.info('Jump to EntryAbility funB');
           postCardAction(this, {
            'action': 'router',
            'abilityName': 'EntryAbility', // 只能跳转到当前应用下的UIAbility
            'params': {
              'targetPage': 'funB' // 在EntryAbility中处理这个信息
            }
          });
        })
    }
    .width('100%')
    .height('100%')
  }
}

1. 在UIAbility中接收router事件并获取参数，根据传递的params不同，选择拉起不同的页面

import UIAbility from '@ohos.app.ability.UIAbility';
import window from '@ohos.window';

 let selectPage = "";
let currentWindowStage = null;

export default class CameraAbility extends UIAbility {
  // 如果UIAbility第一次启动，在收到Router事件后会触发onCreate生命周期回调
  onCreate(want, launchParam) {
     // 获取router事件中传递的targetPage参数
    console.info("onCreate want:" + JSON.stringify(want));
    if (want.parameters.params !== undefined) {
      let params = JSON.parse(want.parameters.params);
      console.info("onCreate router targetPage:" + params.targetPage);
      selectPage = params.targetPage;
    }
  }
  // 如果UIAbility已在后台运行，在收到Router事件后会触发onNewWant生命周期回调
  onNewWant(want, launchParam) {
    console.info("onNewWant want:" + JSON.stringify(want));
     if (want.parameters.params !== undefined) {
      let params = JSON.parse(want.parameters.params);
      console.info("onNewWant router targetPage:" + params.targetPage);
      selectPage = params.targetPage;
    }
    // 手动触发onWindowStageCreate实现页面跳转功能
    if (currentWindowStage != null) {
      this.onWindowStageCreate(currentWindowStage);
    }
  }

  onWindowStageCreate(windowStage: window.WindowStage) {
     let targetPage;
    // 根据传递的targetPage不同，选择拉起不同的页面
    switch (selectPage) {
      case 'funA':
        targetPage = 'pages/FunA';
        break;
      case 'funB':
        targetPage = 'pages/FunB';
        break;
      default:
        targetPage = 'pages/Index';
    }
    // 保存到全局变量，方便从卡片跳转时跳转到对应页面
     if (currentWindowStage === null) {
      currentWindowStage = windowStage;
    }
    // 通过loadContent 拉起对应页面
    windowStage.loadContent(targetPage, (err, data) => {
      if (err && err.code) {
        console.info('Failed to load the content. Cause: %{public}s', JSON.stringify(err));
        return;
      }
    });
  }
};

划重点：

1. 卡片中通过 postCardAction，并且 action设置为router实现拉起应用
2. 通过params 传递参数，在UIAbilit的 onCreate（首次） 或 onNewWant（非首次）中接收参数
3. 在onWindowStageCreate 中根据传递的参数 拉起指定的页面

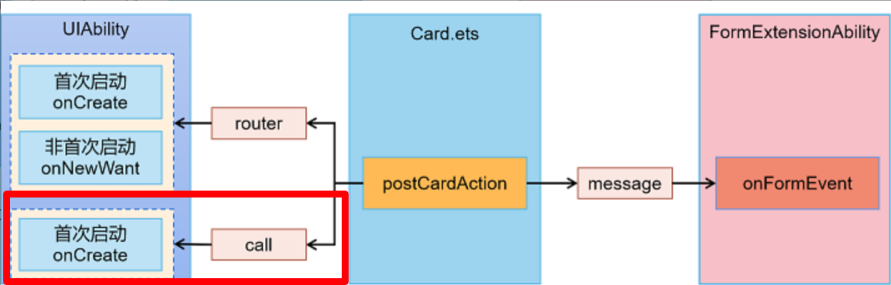

5.4 call事件-拉起应用到后台

场景：如果希望在卡片中调起主应用的UIAbility在后台做一个任务时可以用postCardAction接口的call能力（注意：主应用是后台执行一个任务，用户看不到主应用的界面，是无感的）

注意：method参数为必选参数，且类型需要为string类型，用于触发UIAbility中对应的方法。

📌任务执行没有时间限制，可以做一个长时任务

1. 前期准备工作：
   在module.json5中增加后台运行权限（ohos.permission.KEEP_BACKGROUND_RUNNING）才可以正常调用

{
  "name": "ohos.permission.KEEP_BACKGROUND_RUNNING",
  "usedScene": {
    "abilities": [
      "EntryAbility"
    ],
    "when": "inuse"
  }
}

1. 拉起后台，传入method参数

@Entry
@Component
struct WidgetCard {
  build() {
    Column() {
      Button('功能A')
        .margin('20%')
        .onClick(() => {
          console.info('call EntryAbility funA');
           postCardAction(this, {
            'action': 'call',
            'abilityName': 'EntryAbility', // 只能跳转到当前应用下的UIAbility
            'params': {
              'method': 'funA', // 在EntryAbility中调用的方法名
              'num': 1 // 需要传递的其他参数
            }
          });
        })

    }
    .width('100%')
    .height('100%')
  }
}

1. 在UIAbility中通过on监听method传入的参数事件，其余数据可以通过readString的方式获取。需要注意的是，UIAbility需要onCreate生命周期中监听所需的方法。

import UIAbility from '@ohos.app.ability.UIAbility';

function  FunACall(context) {
  return function (data) {
    // 获取call事件中传递的所有参数
    let params = JSON.parse(data.readString());
    console.log('FunACall param:' + params);
    let second = params.num;
    console.log('mylog->',params,typeof params,second)
    let formData = {
      title: '博学谷鸿蒙课程-UIAbility',
      desc: '鸿蒙千帆起，我要当舵手-UIAbility'
    };

    let bindData = formBindingData.createFormBindingData(formData)

    setTimeout(() => {
      PreferencesUtil.getInstance().getFormIds(context).then(cards => {
        cards.forEach(cardid => {
          formProvider.updateForm(cardid, bindData)
        })
      })
    }, second)

    return null;
  }
}

export default class
EntryAbility extends UIAbility {

  // 如果UIAbility第一次启动，在收到call事件后会触发onCreate生命周期回调
  onCreate(want, launchParam) {
      try {
          // 监听call事件所需的方法
           this.callee.on('funA', FunACall(this.context));
      } catch (error) {
          console.log('register failed with error. Cause: ' + JSON.stringify(error));
      }
  }

  // 进程退出时，解除监听
  onDestroy() {
      try {
           this.callee.off('funA');
      } catch (error) {
          console.log('register failed with error. Cause: ' + JSON.stringify(error));
      }
  }
};

划重点：

1. 卡片通过 postCardAction，并且 action设置为 call实现后台拉起应用
2. 通过params传递参数：
   1. method：方法名
   2. 其他参数根据需求自行选择
3. onCreate和onDestroy中分别进行监听和移除监听
4. 需要添加后台运行权限（ohos.permission.KEEP_BACKGROUND_RUNNING）

5.5 message事件-拉起FormExtensionAbility

场景：如果希望在卡片中调起卡片的FormExtensionAbility在后台做一个任务时可以用postCardAction接口的message能力，然后由在FormExtensionAbility对应的生命周期函数onFormEvent中编写逻辑，常用于刷新卡片数据，接下来提供一个简单的例子：

📌FormExtensionAbility的生命周期为5秒，所以如果超过5秒的长时任务不能在用message事件，请改用call事件调起主应用的Ability去执行

1. 在卡片页面通过注册Button的onClick点击事件回调，并在回调中调用postCardAction接口触发message事件拉起FormExtensionAbility。

let storage = new LocalStorage();

@Entry(storage)
@Component
struct WidgetCard {
  @LocalStorageProp('title') title: string = 'init';
  @LocalStorageProp('detail') detail: string = 'init';

  build() {
    Column() {
      Button('刷新')
        .onClick(() => {
           postCardAction(this, {
            'action': 'message',
            'params': {
              'msgTest': 'messageEvent'
            }
          });
        })
      Text(`${this.title}`)
      Text(`${this.detail}`)
    }
    .width('100%')
    .height('100%')
  }
}

2. 在FormExtensionAbility的onFormEvent生命周期中编写对应的逻辑即可

📌由于FormExtensionAbility的生命周期是5秒，演示代码中setTimeout如果超过5秒则不会执行

import formBindingData from '@ohos.app.form.formBindingData';
import FormExtensionAbility from '@ohos.app.form.FormExtensionAbility';
import formProvider from '@ohos.app.form.formProvider';


export default class EntryFormAbility extends FormExtensionAbility {
   onFormEvent(formId, message) {
    // Called when a specified message event defined by the form provider is triggered.
    console.info(`FormAbility onEvent, formId = ${formId}, message: ${JSON.stringify(message)}`);
    // 其他逻辑。。。
    let formData = {
      title: '博学谷鸿蒙课程-EntryFormAbility',
      desc: '鸿蒙千帆起，我要当舵手-EntryFormAbility'
  };

    let bindData = formBindingData.createFormBindingData(formData)

    setTimeout(()=>{
      console.log('mylog->','输出文本setTimeout')
      formProvider.updateForm(formId,bindData)
    },5000)   //由于FormExtensionAbility的生命周期是5秒，演示代码中setTimeout如果超过5秒则不会执行
  }
  ...
}
