天线防雷接地

天线防雷接地的基本概念

天线防雷接地是指在天线系统中采取的一系列措施，以防止雷电对天线及其相关设备造成损害。这些措施包括安装防雷针、接地网、接地棒、电涌保护器等，以及确保所有金属部件与接地系统良好连接，以形成低阻抗的放电路径，迅速将雷电能量导入大地。

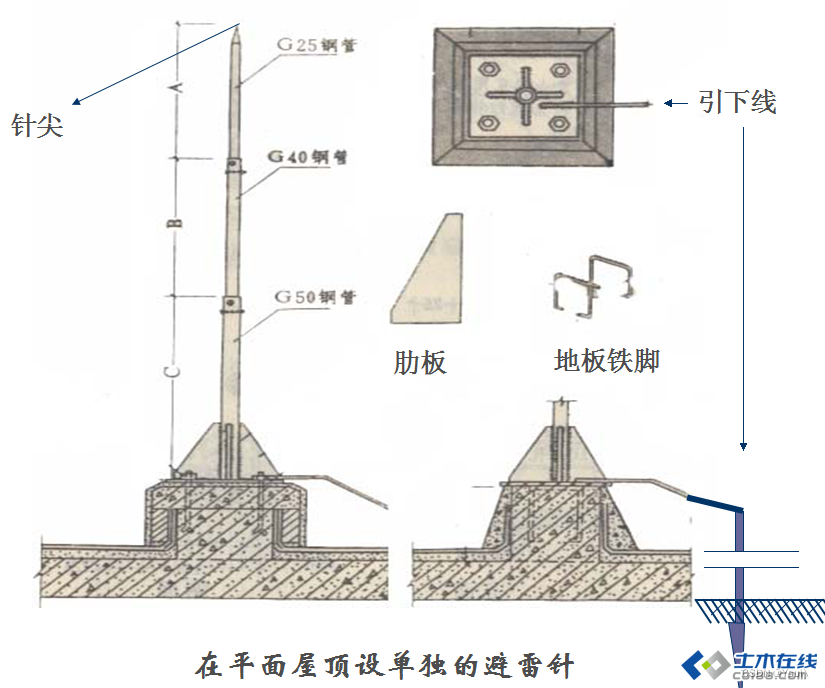

防雷针

天线防雷接地的重要性

天线位于高处，尤其是在雷电多发区域，非常容易成为雷电的目标。一旦天线被雷击，可能会导致天线损坏、设备故障甚至人员伤亡。因此，合理的防雷接地设计对于保护天线系统的安全运行至关重要。

天线防雷接地的设计要点

1. 接地系统设计：应建立一个良好的接地网，通常由导电性能良好的材料制成，如铜或铜包钢。接地网的面积应足够大，以降低接地电阻。接地棒应深入地下，至少2米深，并使用多根接地棒以提高接地效果。确保天线、馈线、防雷设备和其他金属构件都与接地网有良好的电气连接3。

1. 防雷设施：在天线附近安装防雷针，以吸引雷电，并将其引向地面，保护天线和设备。可以安装气体等离子体保护器，它们能够在雷电击中时提供额外的保护。在天线馈线上安装电涌保护器，以保护设备免受雷电引起的电压尖峰的影响。

1. 其他考虑因素：确保从天线到接地系统的路径具有低阻抗，以便在雷电击中时能够快速放电。使用适当的绝缘材料来隔离天线和馈线，减少雷电直接击中设备的风险。定期检查接地系统和防雷设施，确保它们没有损坏，并且接地电阻在安全范围内3。

1. 接地电阻测试：使用接地电阻测试仪定期测试接地系统的电阻值，确保其达到预期的保护效果。

实际操作中的注意事项

在设计和安装过程中，应咨询专业的电气工程师或天线专家，以确保防雷接地系统的有效性和安全性。此外，由于雷电和接地系统的设计涉及到复杂的电气工程问题，非专业人士可能难以准确评估风险和设计合适的防护措施。

我们知道，打雷是自然界的一种放电观象。有时，雷电会
以雷霆万钧之力击毙人畜，击毁工程设施。所以我们应对雷电
有足够的了解，充分认识天线防雷的重要性。
    带电的雷云好象是电容器的一个极板，附近的云团就会成
为另一个极板，由于静电感应之故而在靠近的一边带有相反的
电荷，两云团之间便会形成一定的电势差，在风力的作用下，
两个云团越来越接近，接近到一定程度便发生击穿放电，这就
形成了闪电。
    如果雷云靠近地面，由于静电感应之故，附近地面便成为
雷电电容器的另一个极板而带有异种电荷。如果这种电荷不能
及时泄放，就会越积越多，当雷云压顶的时候，便会首先在电
荷容易集中的地物地貌处发生击穿放电而形成落地雷。
    雷击释放的能量相差极大。雷电的平均瞬间放电电流大约
是20千安培，高的可达300千安培。瞬时功率可以高达数千兆
瓦。雷电的持续时间由数秒到数十微秒不等。由这些粗略数字
可以想见雷电瞬间一击的威力。
    由于落地雷总是在地面电荷容易积聚的地方形成，加上人
们多年调查和观测所得到的经验，一般来说，下面一些地形是
容易遭受雷击的地方：
  丘陵中的局部坡顶，山区中的山脊地带，
    半岛形的山岭及起伏陡峭的地形边缘，
    平原地带的河床，河滩溪岸，临江山坡，
的高地，
    地下水出口和地下水沟道经过的突出地，
地下有导电性矿脉或含矿岩石的山岭，高地；
孤树、森林边缘，
地质上的断层地带、岩石分界地带，
居民区的高墙，陈旧建筑物。
  雷电的破坏作用是通过雷电的热效应、机械效应、静电感
  应、电磁感应、行波及干扰效应产生的。
    雷电通过地面物体放电，很大的电流通过放电物体，使物
体溶化，烧焦，从而构成破坏。
    雷击木杆，木杆纤维带电，彼此间产生斥力，同时，木杆
内水分受高热急剧蒸化，体积突然膨胀，使木杆、大树劈裂，
这便是雷击的机械效应。
    雷击时，瞬时放电电流峰值高，变化快，从而在周围空间
形成强大而又快变的电磁波，造成对通信的干扰，也可能在环
形金属体断口处感应出很高的电磁感应电压。
    雷电还可在线路上引起向两边传播的行波，干扰通信设
备。
    了解了雷电的形成和雷击的效应，便可以采取各种措施防
雷。
    我们从上面看到，地面电荷必须积聚到一定的值，才会发
生雷击。如果我们设法把地面感应电荷逐渐释放出去，或者
说，在雷击发生之前，逐步将雷击电流引入大地，那就可以避
免雷击。我们知道，导体上的电荷总是趋向于积聚在曲率半径
小的地方，所以，导体上的尖缘部分总是积聚电荷最多的地
方，因而这些位置容易放电，这就是我们知道的尖端容易放电
的原理。地面—L有尖顶的塔或任何类似的具有尖顶的物体都能
起到这个作用。地面上的电荷通过这些高而尖的导电体把电荷
逐渐释放出去，便可防止雷击。各种建筑物上的避雷针，也是
利用这一原理起到避雷作用的。
    如果我们架设天线的地方不能得到早已存在的避雷设备的
保护，我们就必须自己加装避雷针。加装避雷针时，要特别注

意线路导电性能良好，因为弄得不好反而容易引雷。
    根据雷电的形成，对不同的天线可以制作各种其他的防雷
装置，但对于业余无线电爱好者来说，加装一个好的避雷针一
般就可以了。为了确保安全，在雷雨时最好不要使用架设较高
的室外天线，可以把馈线从接收机上拔出，拉到窗外并与地
线相连。

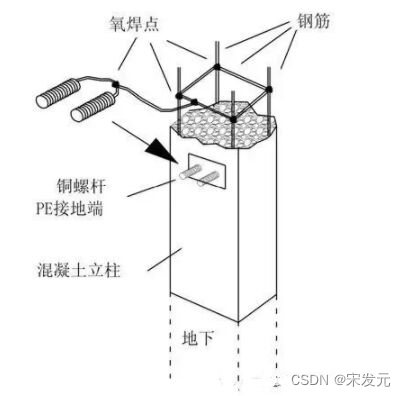

    天线的接地对于防雷，对于天线的工作性能都有很重要的
作用。首先要埋好接地棒，用接触面积较大的铜板、铜棒埋入
地下，筑紧。如果土地干燥，可用盐水浇地，改良土地的导电
性能，保证土地和接地棒接触良好。接地棒埋地前，要焊出一
根粗铜线，以便和地面应接地的天线和设备的地端相连。特别
要注意焊接处的清洁，因为此处最容易锈坏。地面上的连线要
尽量短，要牢牢焊好。一般来说，不要用水管等导电不良的物
体作地线。
