一、固件烧写的目的

ESP8266本质上是集成了Wi-Fi功能的微控制器，其控制的实现依赖于固件。通常来说，ESP8266模块在出厂的时候会进行基本的AT指令固件的烧写，但是如果要支持像是MQTT透传等功能的时候，单纯的AT指令固件难以满足要求，所以需要对ESP8266进行相应固件的烧写。

二、固件烧写的硬件准备

1.USB转TTL模块

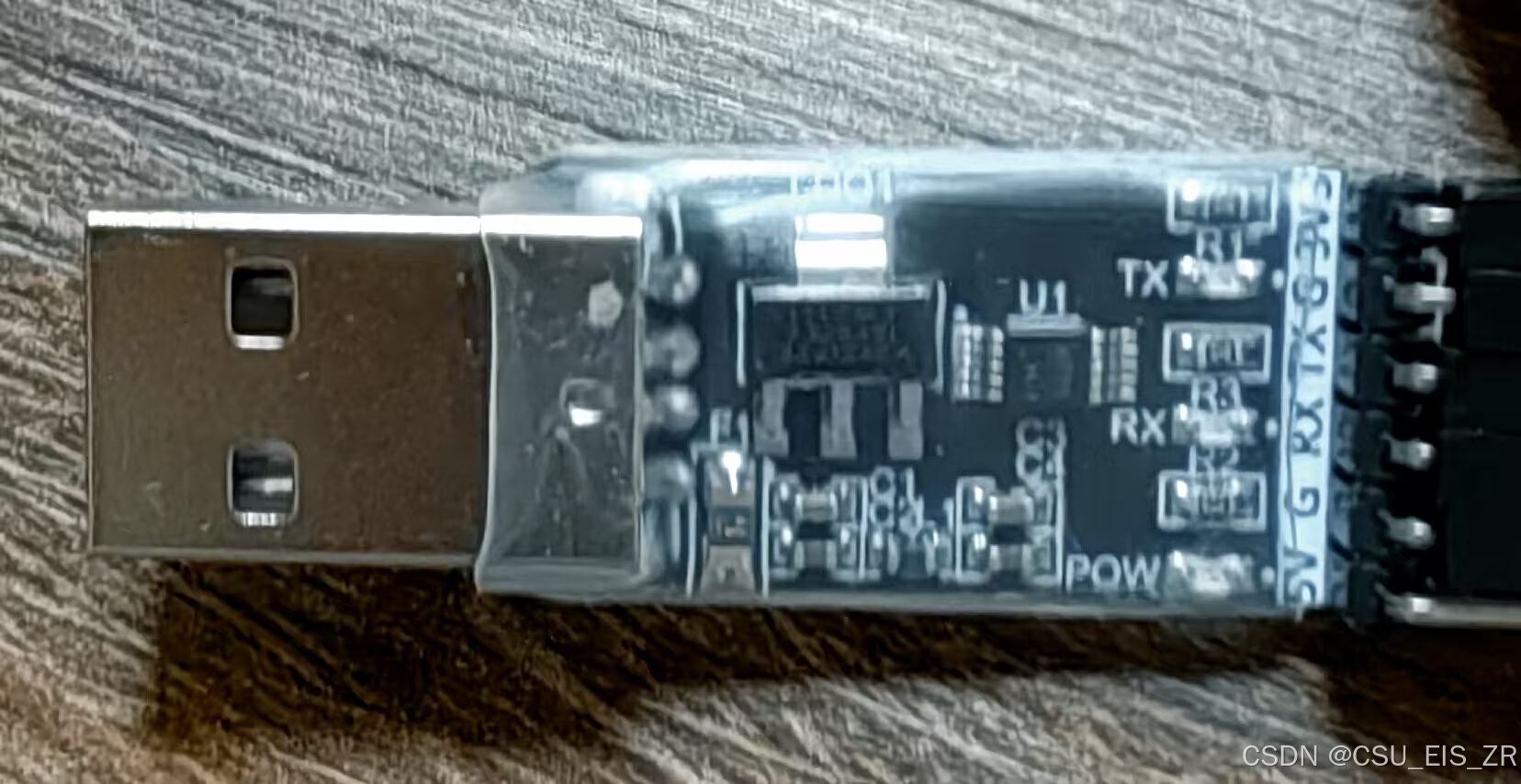

图1 USB转TTL模块

2.硬件连线

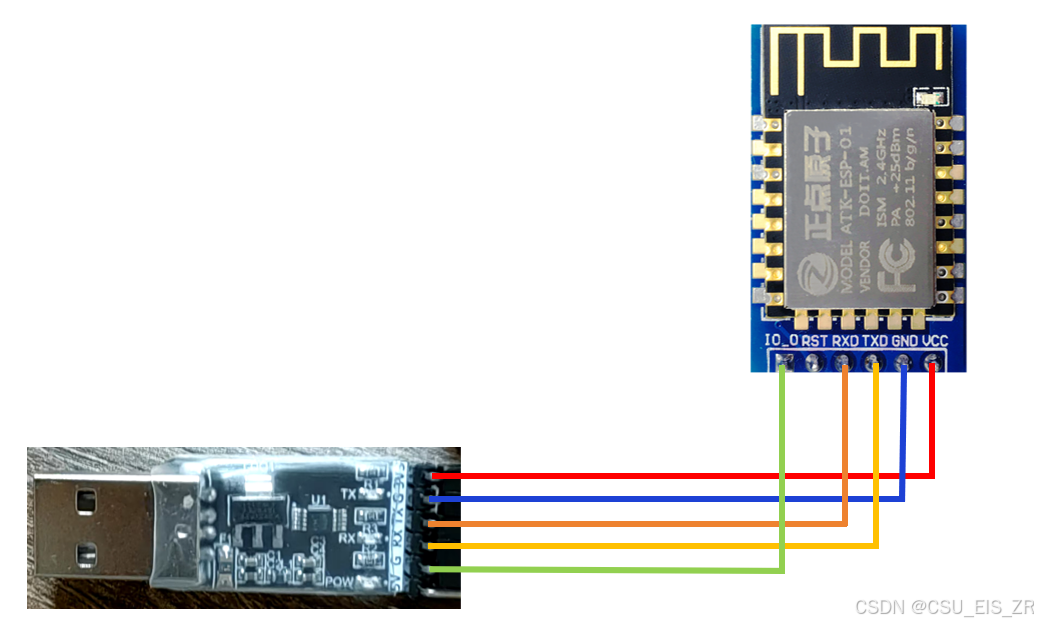

图2 ESP8266进行固件烧录时的硬件连线示意图

表1 ESP8266进行固件烧录时的硬件连线表

USB转TTL模块引脚	ESP8266模块引脚
3V3	VCC
GND	GND
RX	TXD
TX	RXD
GND	IO_O

三、固件烧写的流程

1.下载ESP8266的FLASH烧录软件

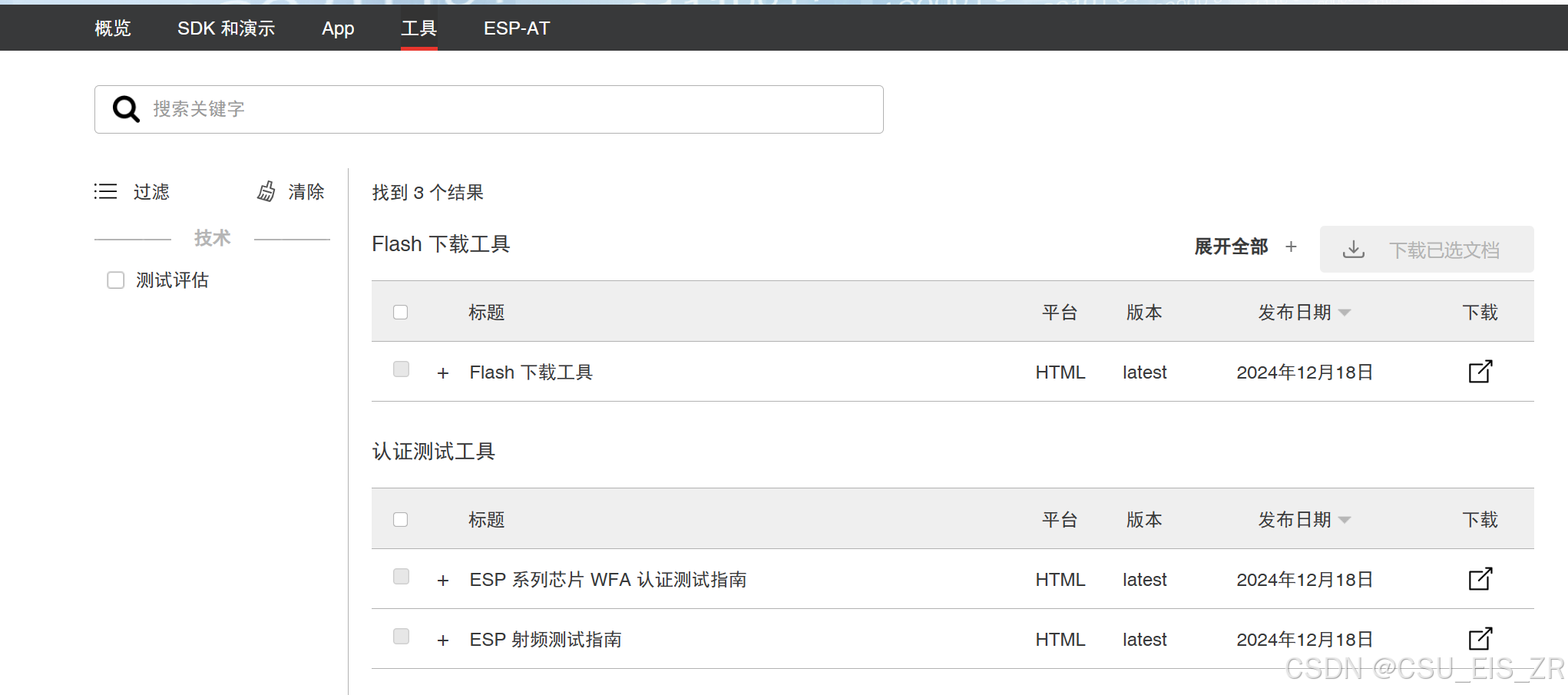

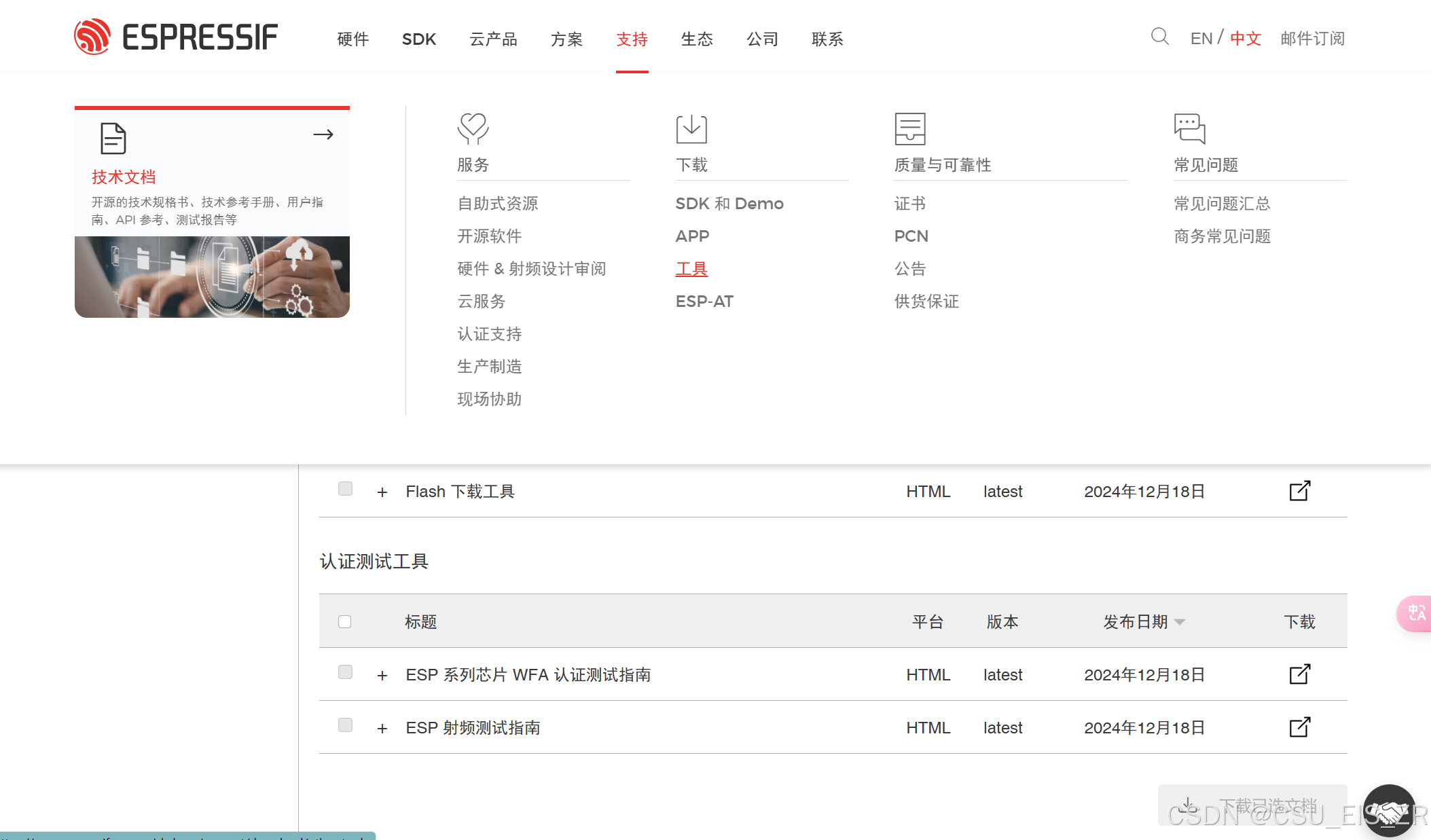

（1）可以在乐鑫的官网中“支持”-“工具”中找到Flash下载工具

（2）下载“Flash下载工具”

（3）下载到电脑的制定文件夹（我这里是下载到路径“D:\ESP8266_FLASH_DOWNLOAD”下，根据自己需要下载即可）后，对“flash_download_tool.zip”进行解压

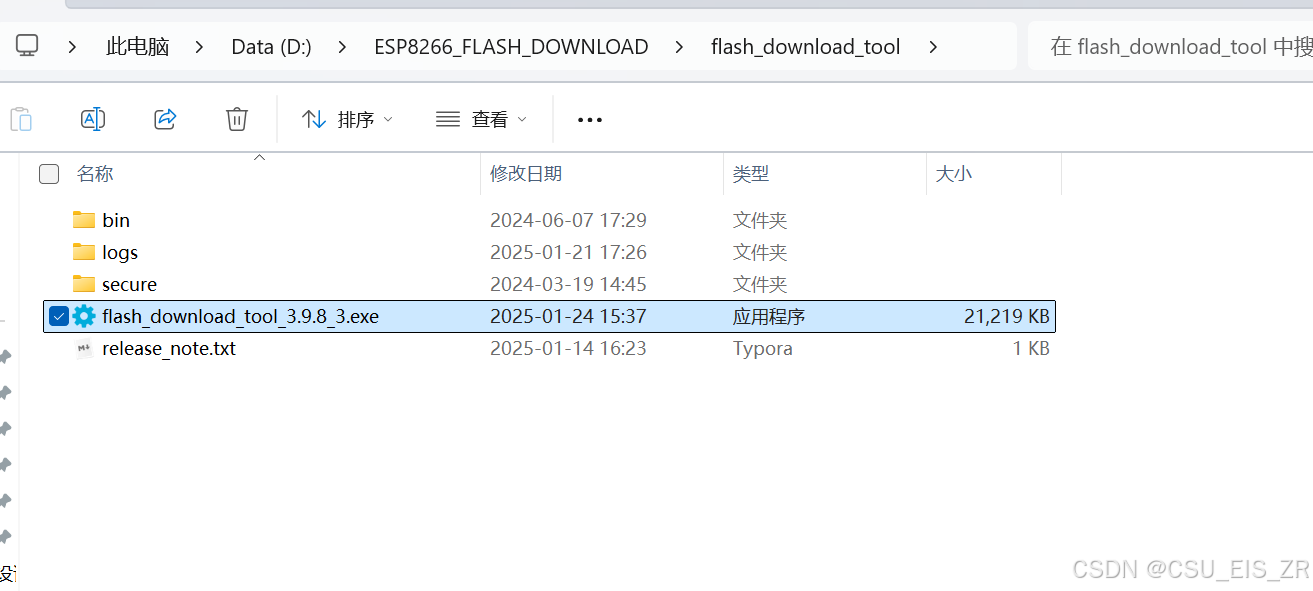

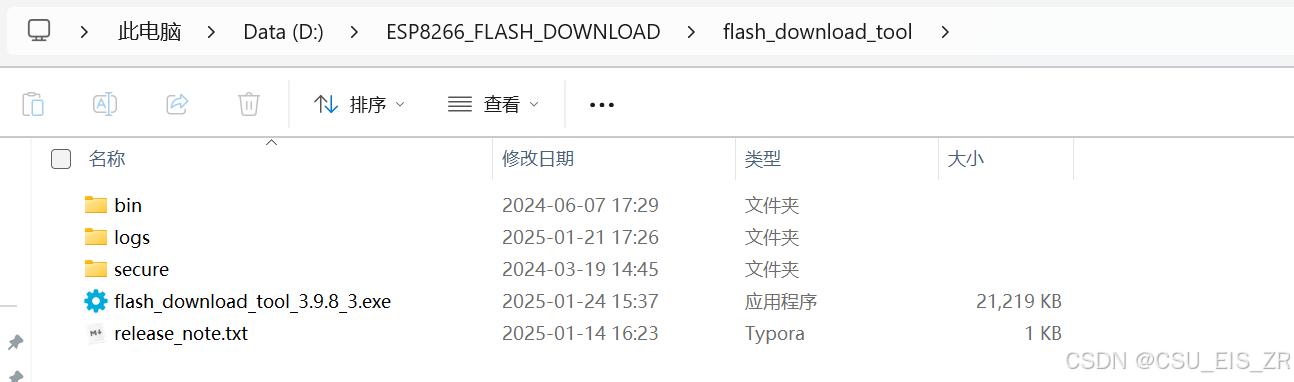

（4）解压后的“flash_download_tool”如下图所示

2.进行硬件连线

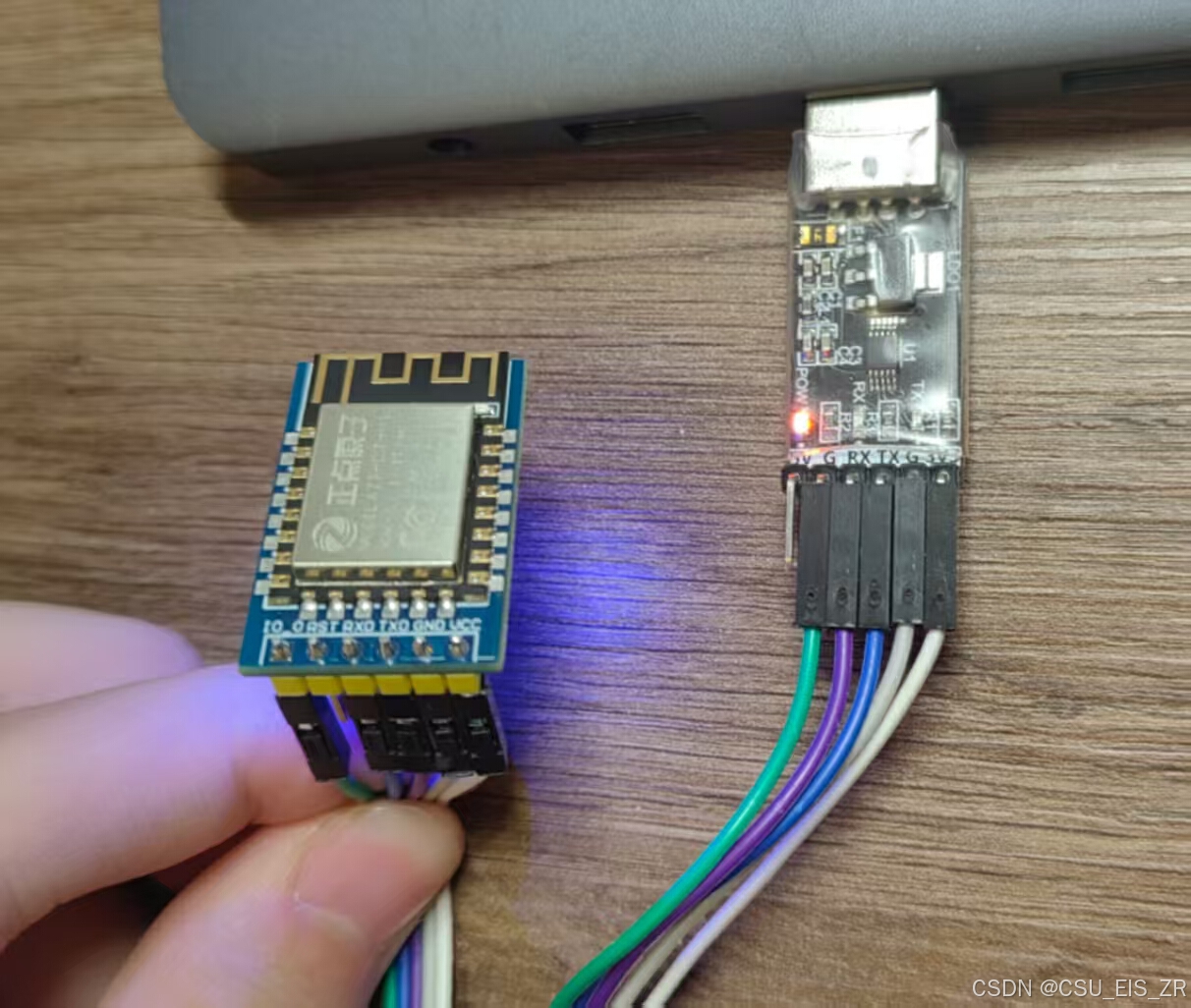

（1）按照前文所述进行ESP8266模块和USB转TTL模块的连线

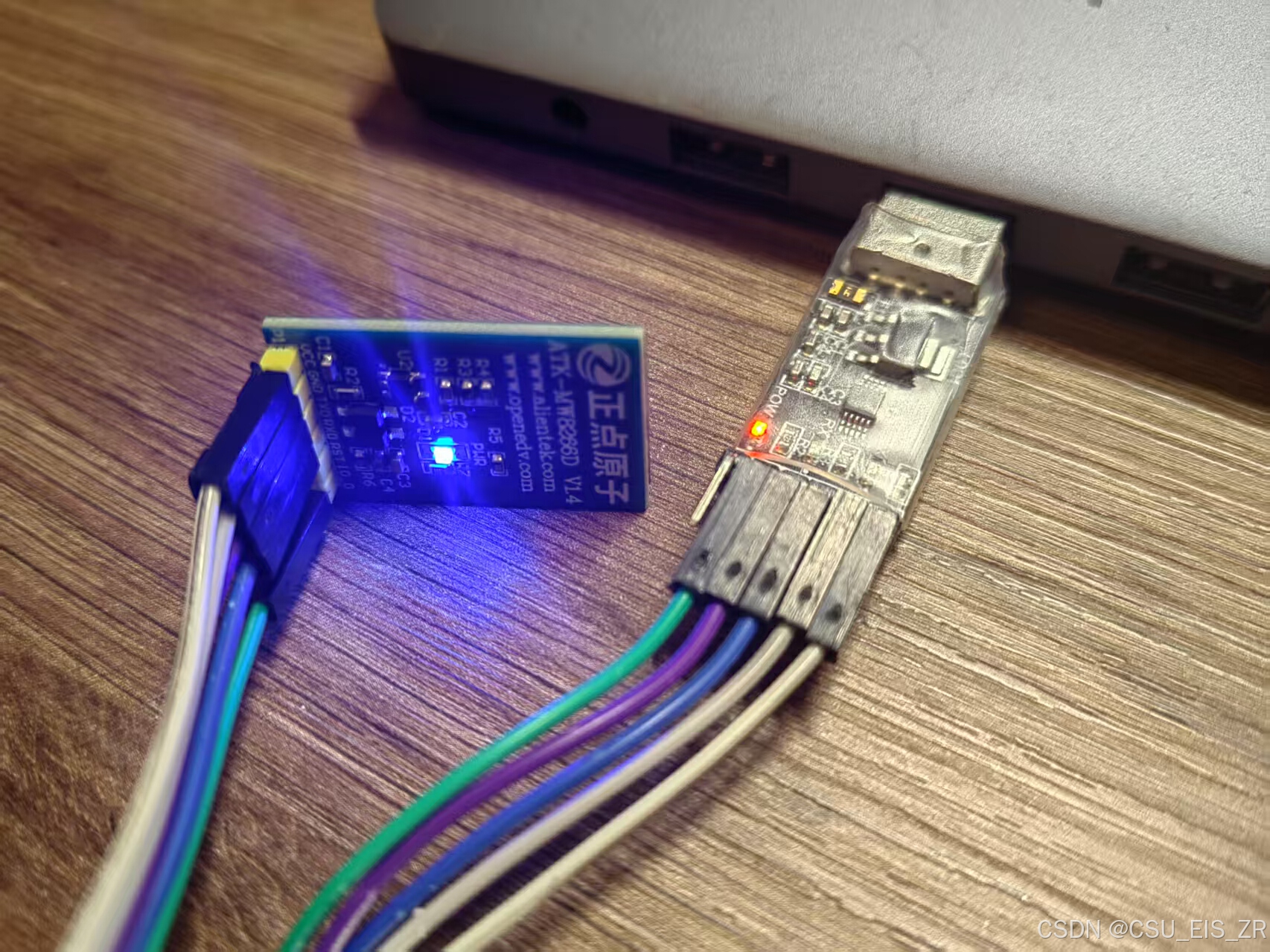

（2）连接到电脑的USB接口上，可通过指示灯的情况大致判断模块的状态

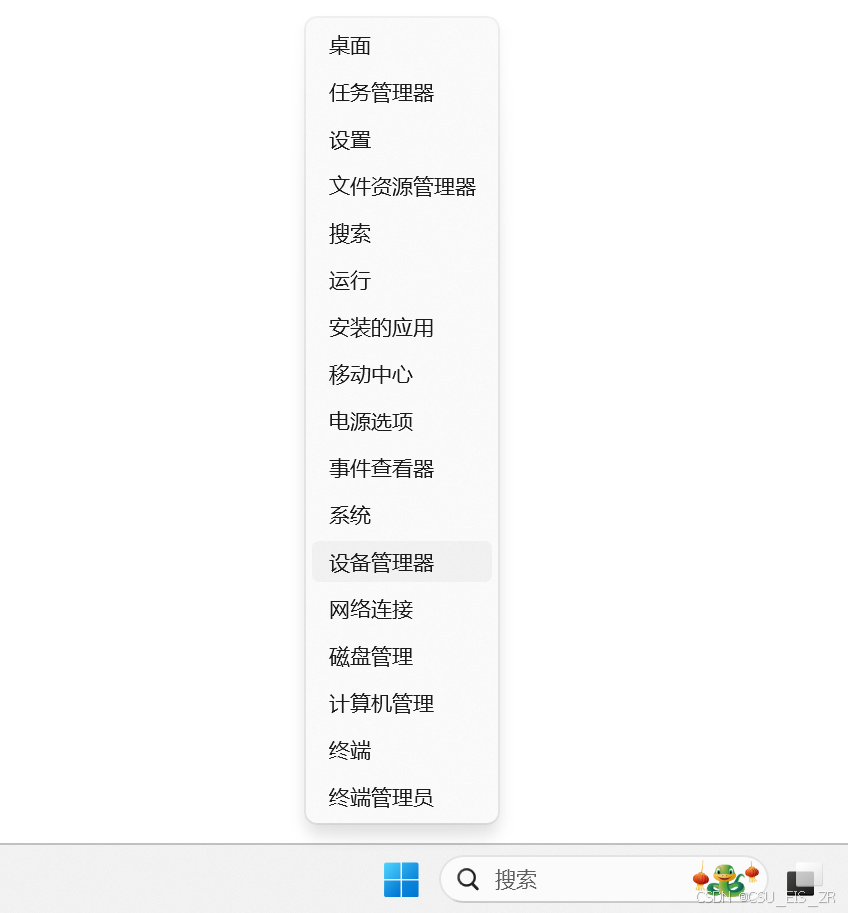

（3）右键单击“开始”，再打开“设备管理器”

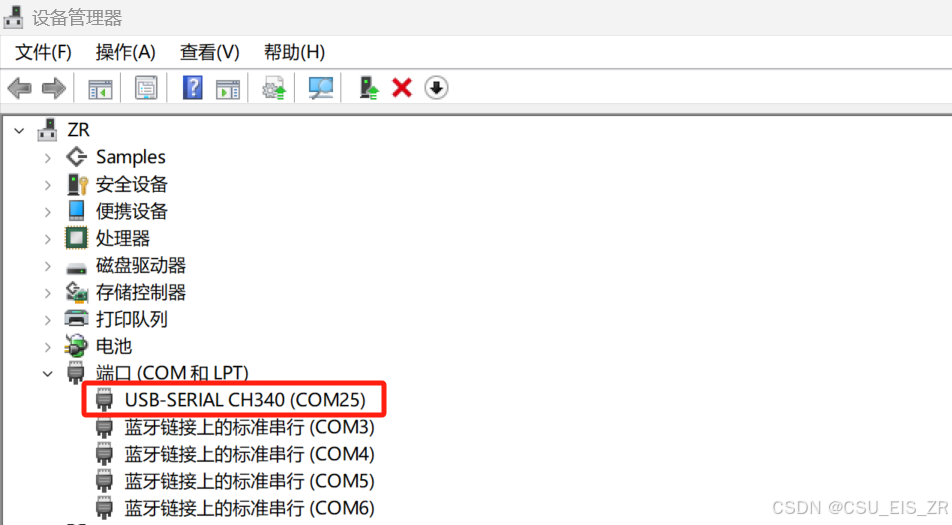

（4）在设备管理器的“端口（COM和LPT）”中查看是否有“USB-SERIAL CH340”的端口，正常情况下，这里是可以正常显示该端口，没有感叹号，并且会在后面的括号中显示相应的端口号，比如：这里我接入的拓展坞的端口COM25，在之后的固件烧写中需要注意这点

CH340驱动下载链接：CH341SER.ZIP下载

3.进行固件烧录

（1）打开固件烧录可执行程序“flash_download_tool_3.9.8_3.exe”

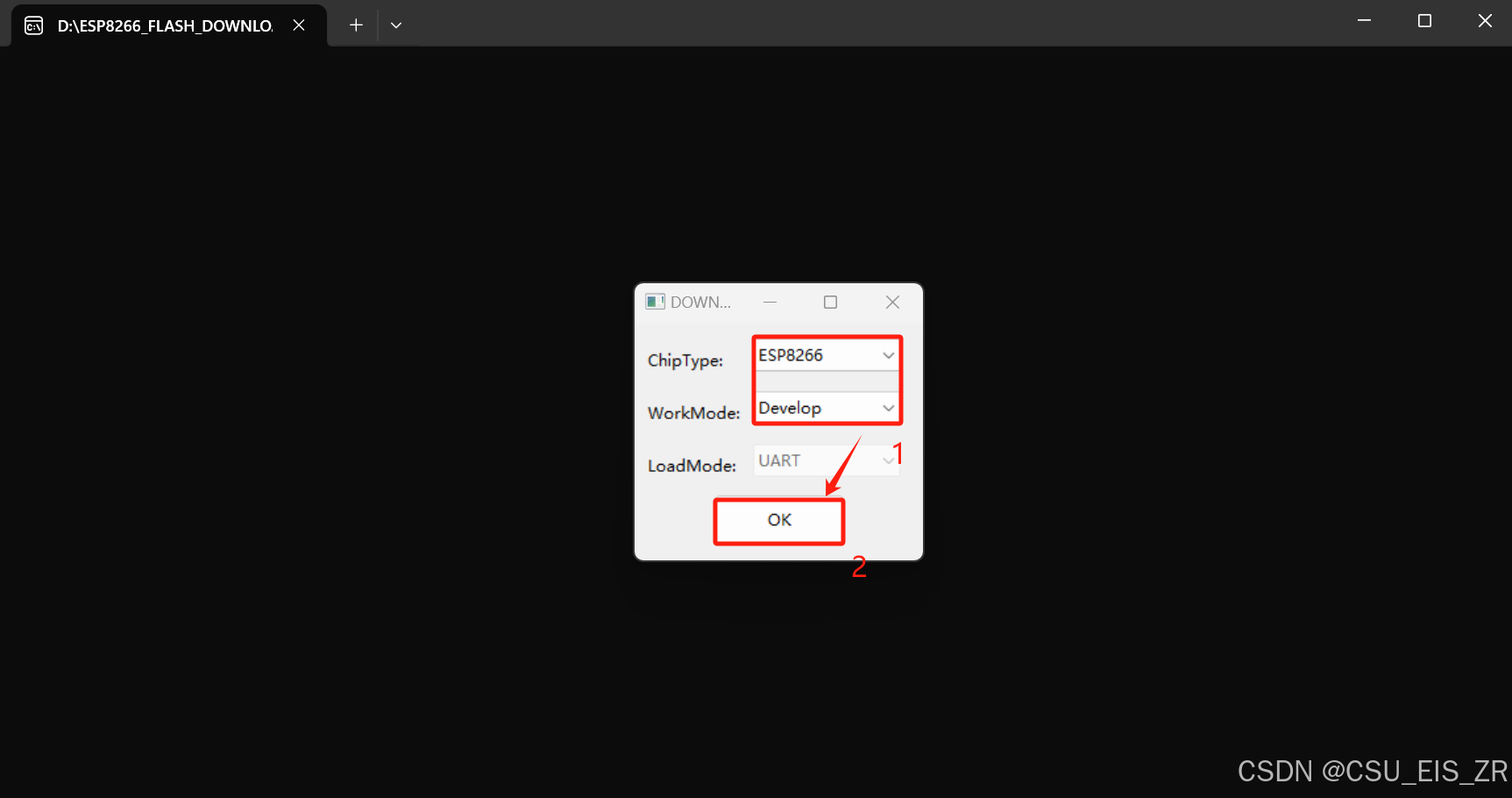

（2）配置芯片类型（Chip Type）为“ESP8266”，工作模式（Work Mode）为“Develop”，然后点击“OK”

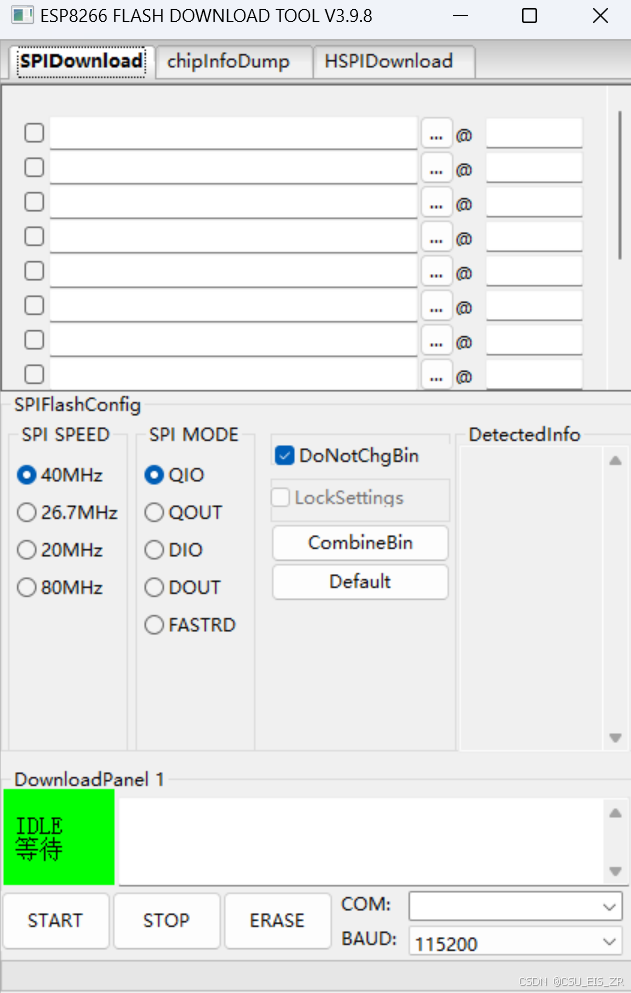

（3）然后我们就会进入固件烧写软件的界面，如下图所示

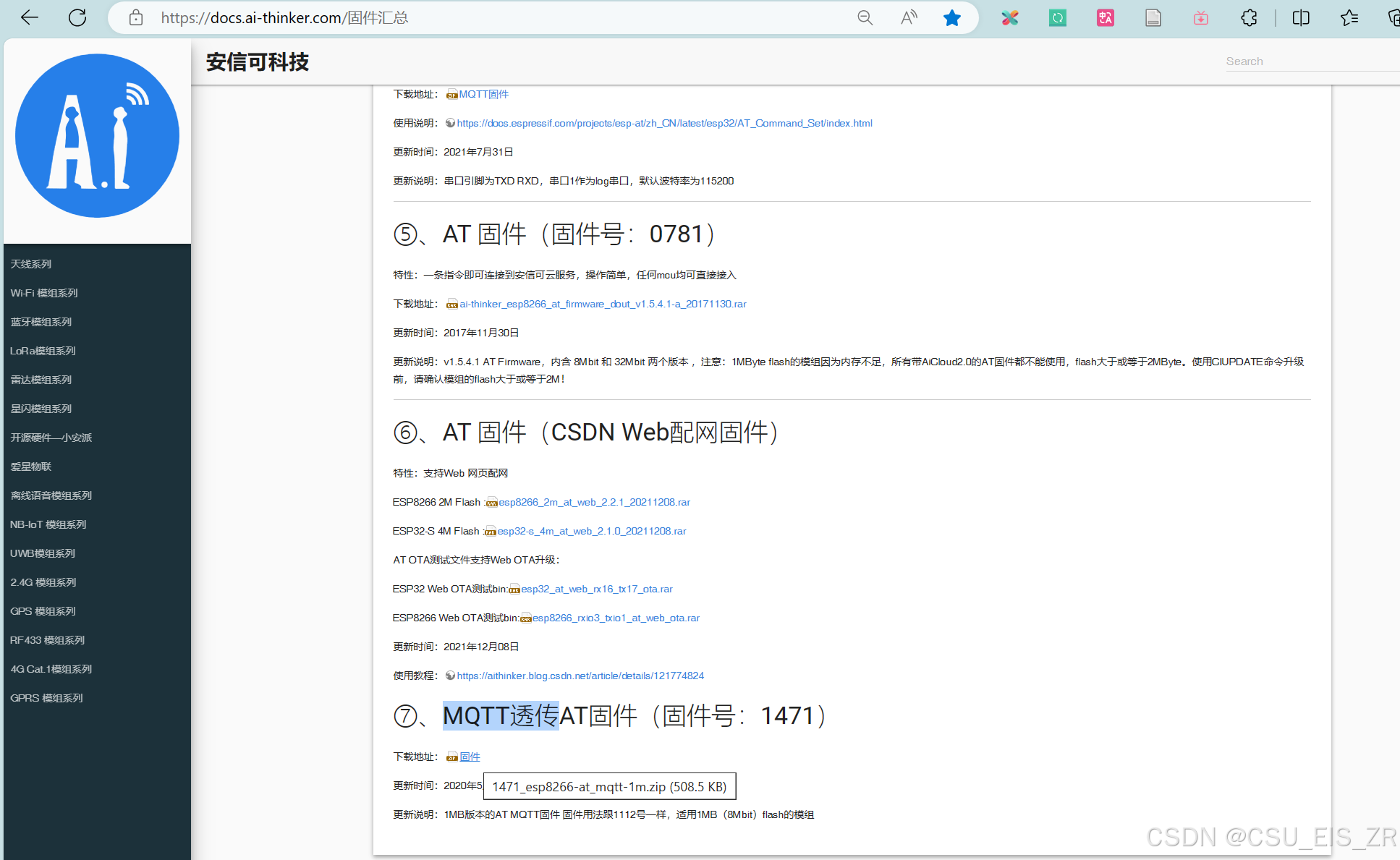

（4）对ESP8266进行固件烧写，我们需要有支持相应功能的固件，这里在安信可官网上下载了一个MQTT透传的AT固件（具体的固件根据需要下载即可）

ESP8266的固件下载链接：AT固件汇总 | 安信可科技 (ai-thinker.com)

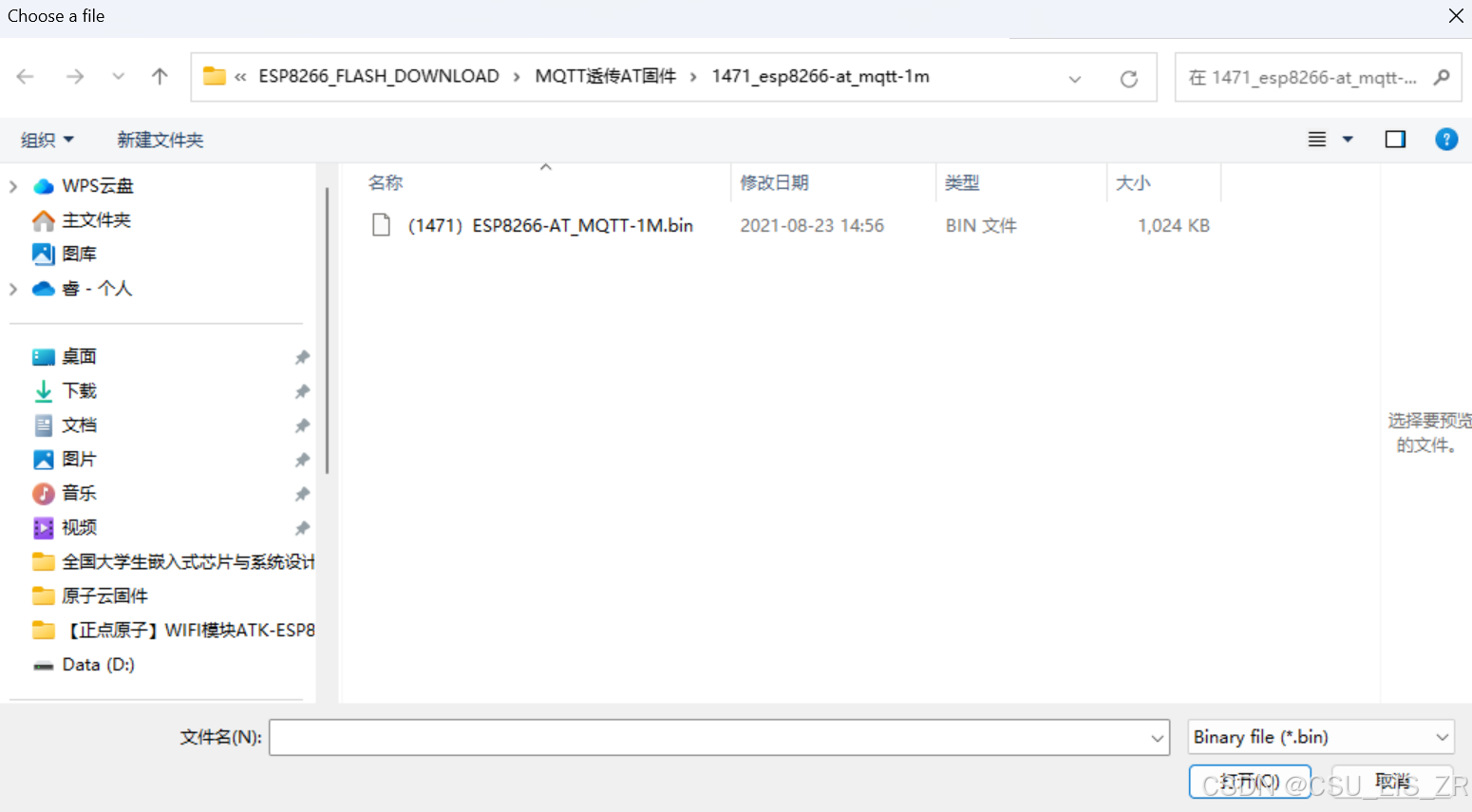

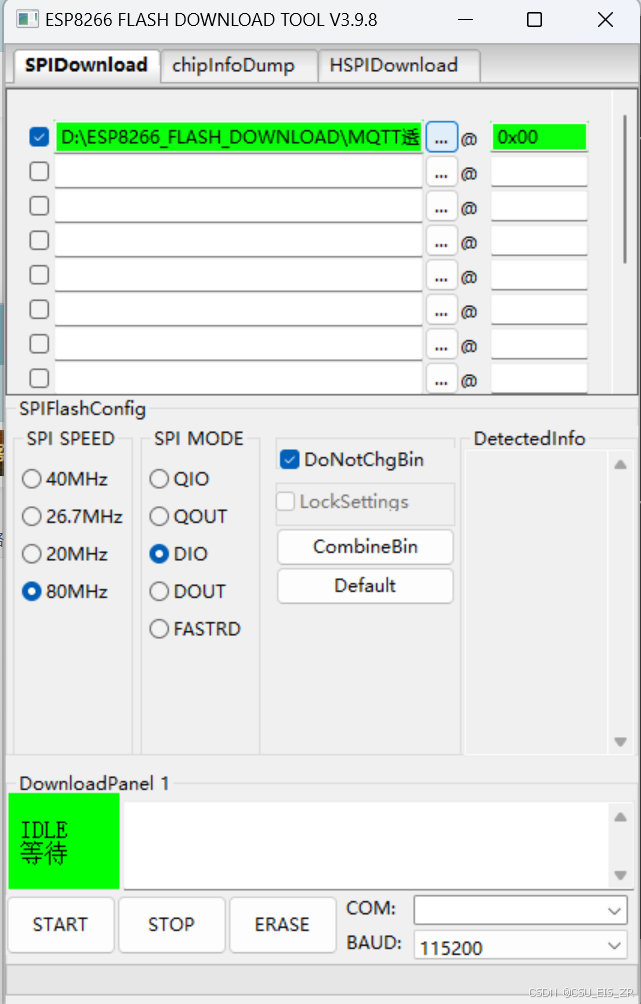

点击“...”，然后选择下载好的固件的bin格式文件，勾选路径左侧的“√”，在右侧框中输入“0x00”

（5）再进行SPI Flash和Download Panel的设置：SPI速率设置为80MHz，模式设置为DIO；串口的端口号选择我们之前在“设备管理器”中看到的COM25

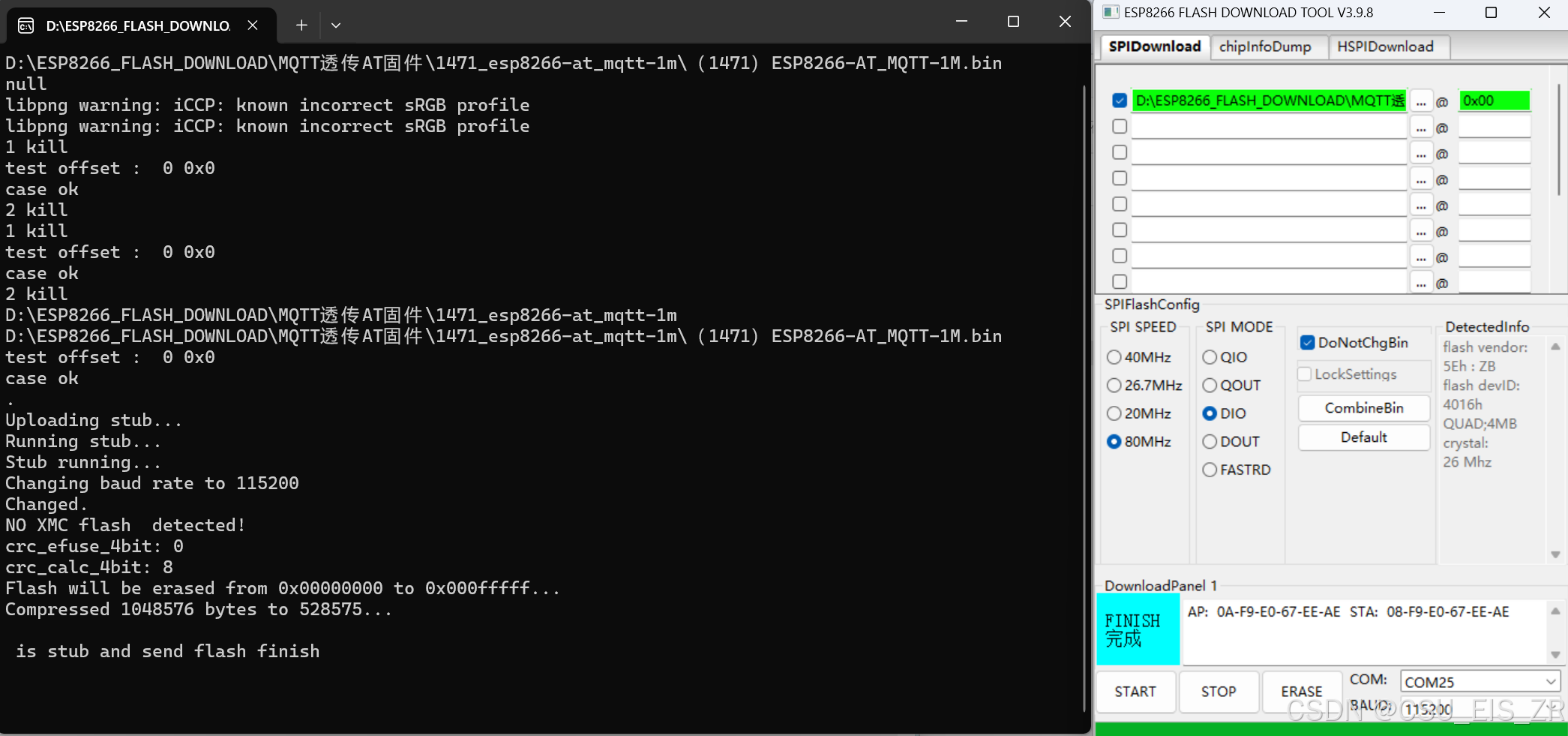

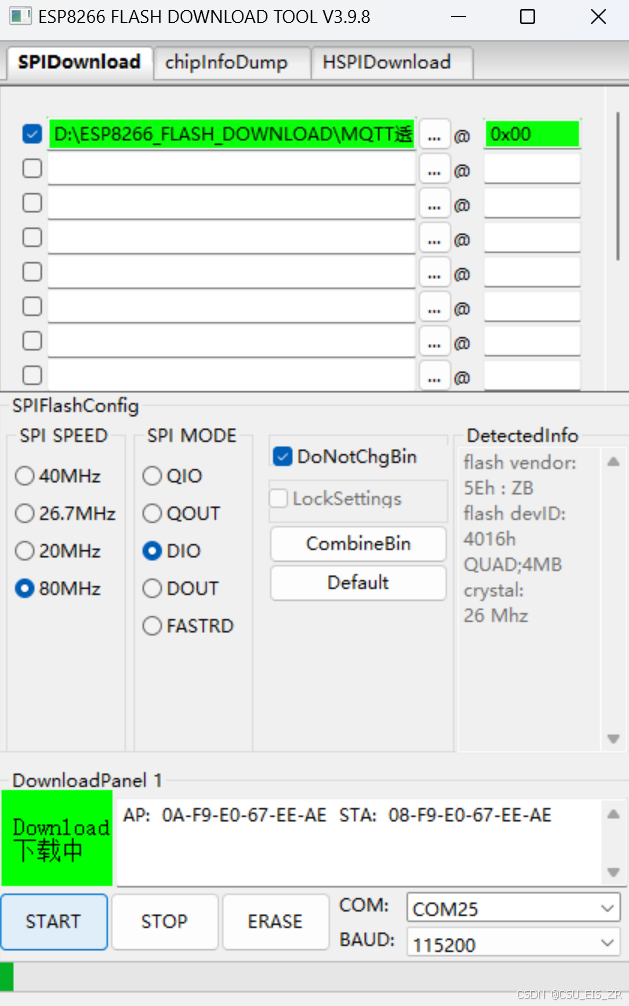

（6）点击“START”开始下载

（7）等待下载完成即可

总结

ESP8266固件烧写是通过USB转TTL模块连接电脑与ESP8266模块（需IO0引脚接地进入下载模式），利用乐鑫官方Flash烧录工具将定制固件（如MQTT透传固件）写入Flash的过程，使其支持物联网场景下的自定义开发，实现传感器数据无线传输及云端交互等功能，为项目提供灵活、低成本的硬件解决方案。
