12.STM32F4 人体红外传感器实验（MLX90615模块）（之二）

一、MLX90615人体红外概念

       MLX90615是用于非接触温度测量的红外温度计。对IR灵敏的热电堆探测器芯片和信号处理ASSP被集成在同一TO46密封罐封装里。

       由于集成了低噪声放大器，16位ADC和强大的DSP单元，使得高度集成和高精度的温度计得以实现。温度计具备出厂校准和数字SMBus兼容界面。读数精度为0.02°C。

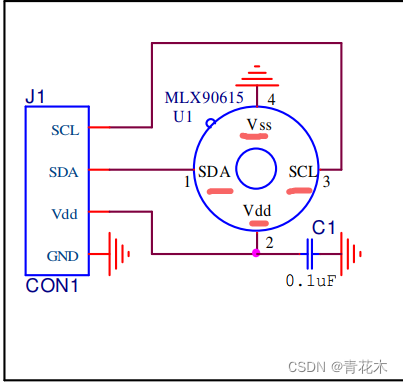

二、典型应用电路图

MLX90615和SMBus电路连接图

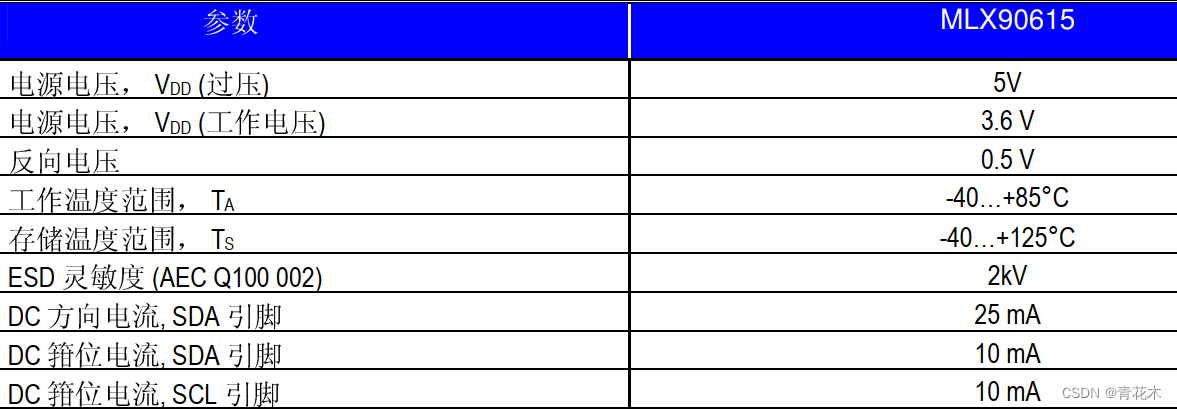

三、MLX9061绝对最大额定值各个参数说明图示

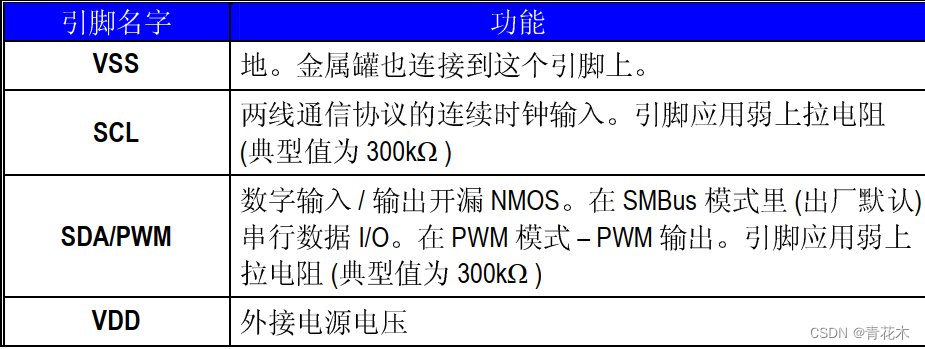

四、MLX90615引脚功能描述

      注意：因为EMC和等温条件的原因，强烈建议除VSS引脚外不允许其他引脚连接在金属罐。运行两线接口模式的SDA引脚有输入斯密特触发器。
