基础的单片机部分模块的原理图（pcb）

Whynotyon

于 2024-03-25 23:02:36 发布

阅读量2.5k

点赞数 17

文章标签：单片机 stm32 嵌入式硬件

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/2301_78367538/article/details/136996234

版权

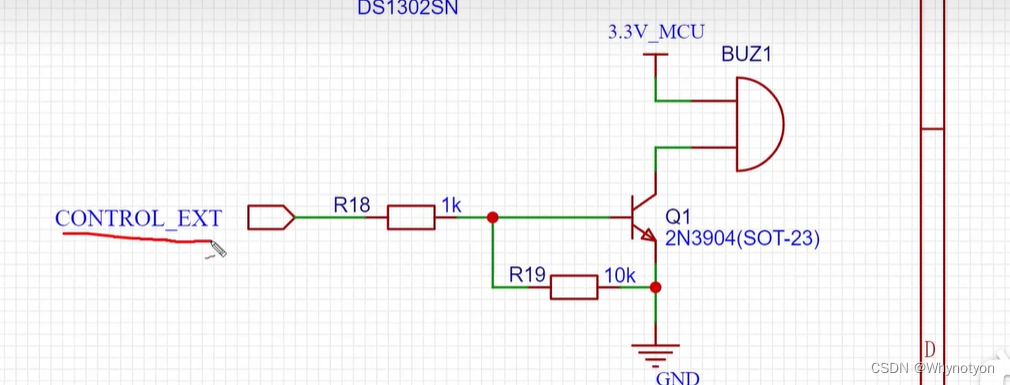

1.蜂鸣器驱动电路

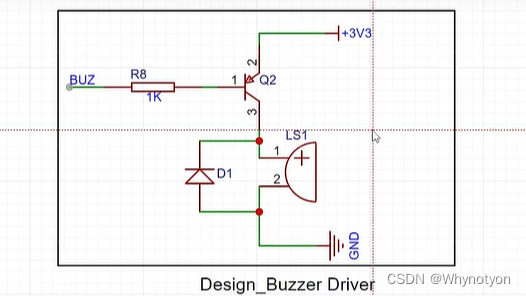

另一种接法：

R19的作用：旁路调i(cbo) 下拉电阻(f防止一些纹波干扰BJT的导通起到钳制作用)

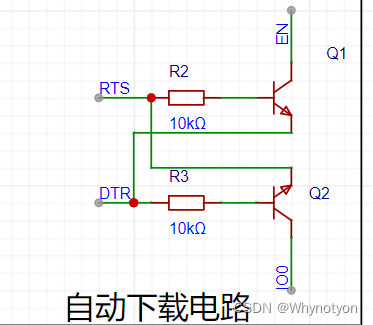

2.自动下载电路

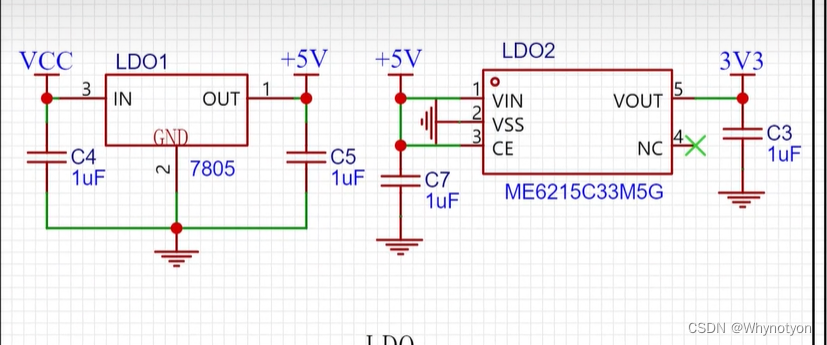

3.两种稳压电路 LDO线性稳压器（7805和ME6215都为稳压芯片）

4.ADC

实质上是一个运放
