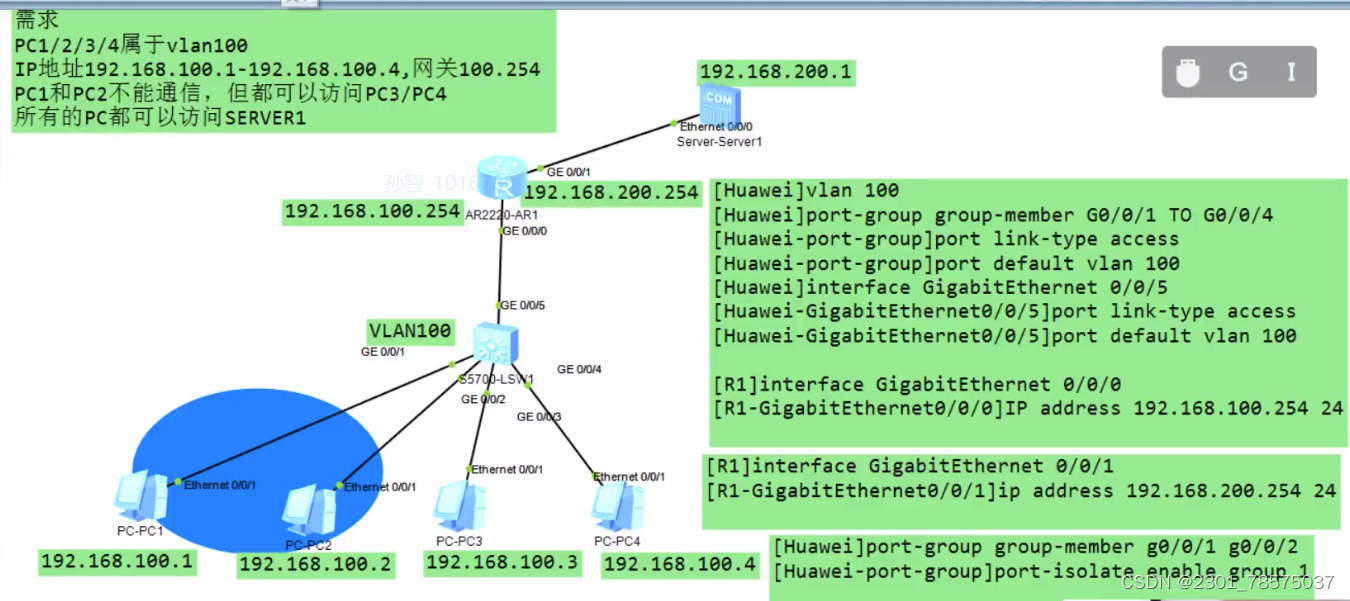

端口隔离原理及配置 vrrp

 交换机

[s1]vlan 10     /创建vlan10
[s1]port-group g
[s1]port-group group-member g0/0/1 to g0/0/3     把0/0/01到0/0/3口加入临时组
[s1-port-group]port l
[s1-port-group]port link-t
[s1-port-group]port link-type a      //临时组接口设置为access模式
[s1-GigabitEthernet0/0/1]port link-type a
[s1-GigabitEthernet0/0/2]port link-type a
[s1-GigabitEthernet0/0/3]port link-type a
[s1-port-group]port def v 10       接口加入vlan0
[s1-GigabitEthernet0/0/1]port def v 10
[s1-GigabitEthernet0/0/2]port def v 10
[s1-GigabitEthernet0/0/3]port def v 10

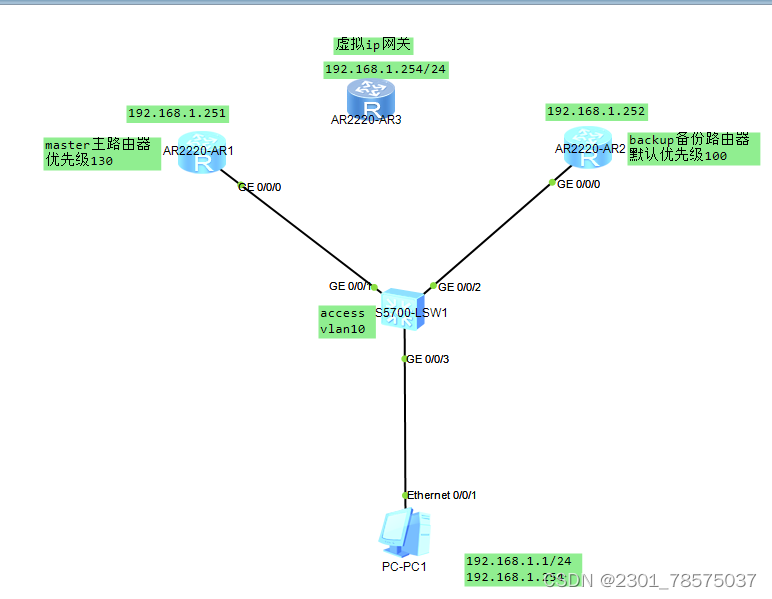

路由器R1

<Huawei>SY 进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]SY R1   改名为R1
[R1]int g0/0/0    进入0/0/0接口
[R1-GigabitEthernet0/0/0]vrrp vrid 10 virtual-ip 192.168.1.254  / 创建vrrp  ID为10 虚拟网关为192.168.1.254

[R1-GigabitEthernet0/0/0]ip address 192.168.1.251 24   /0/0/0 接口网关设置为192.168.1.251

[R1-GigabitEthernet0/0/0]vrrp vrid 10 priority 130    调整vrrp关优先级为130（优先级默认100，越的越优先，取值范围1-254华为设备）

路由器R2

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add
[R2-GigabitEthernet0/0/0]ip address 192.168.1.252 24
[R2-GigabitEthernet0/0/0]vrrp vrid 10 virtual-ip 192.168.1.254


[R1]display vrrp brief

Total:1             Master:1         Backup:0         Non-active:0

VRID    State          Interface                                 Type          Virtual IP

1         Master           GE0/0/0                               Normal        192.168.1.254

Master路由器：承担数据转发任务的路由器
