Arduino UNO R3开发板介绍（详细说明附资料）

 今天讲解Arduino UNO R3开发板，感兴趣的可以了解一下

如有需要改进或纠正的地方敬请联系我哦

概述

Arduino是一款便捷灵活、方便上手的开源电子原型平台，包含硬件(各种型号的Arduino板)和软件（ArduinolDE）。

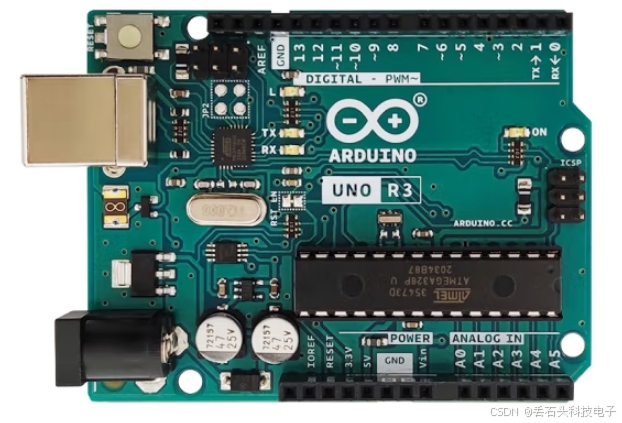

 Arduino UNO是Arduino入门的最佳选择，在编写本文，大部分内容都是基于Arduino UNO R3写成的。

特点

•  ‌微控制器‌：Arduino UNO R3开发板搭载了ATmega328P微控制器，具有20MHz的最大工作频率和高达20MIPS的性能，提供了强大的计算能力‌
• 带串口指示灯
• 带4个固定孔位
• 应用场景‌：Arduino UNO R3广泛应用于物联网、嵌入式开发、传感器、智能机器人等领域。用户可以通过编写代码程序，控制LED灯、红外遥控、电机和各类传感器等多种硬件，实现各种创意项目和应用‌。
• 改进版本‌：R3是当前最常见的版本，具有改进的电源管理和更稳定的性能‌。此外，Arduino UNO R3还支持I2C接口，增加了SDA和SCL管脚，并改进了复位电路设计‌。

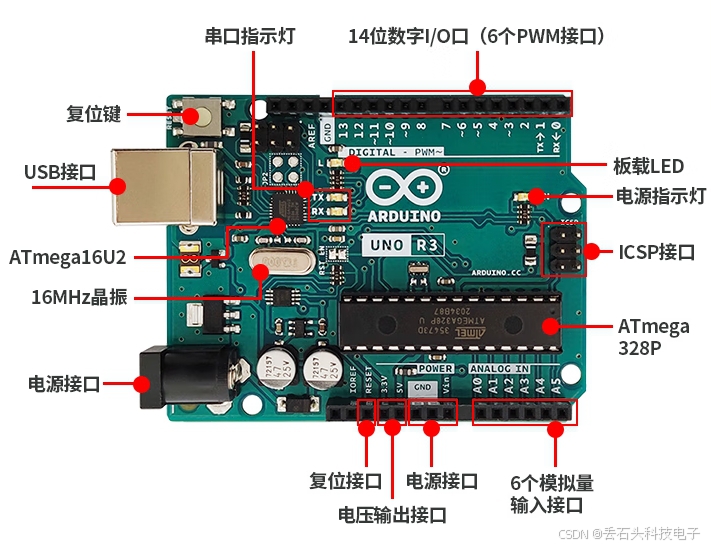

解析图

​

​

主控芯片：ATMega328P

工作电压（逻辑电平）：5v

 输入电压（推荐值）：7-12v

输入电压（极限值）：6-20v

数字I/O引脚：14

 模拟输入引脚：6

 脉宽调制引脚：6

 每个I/O引脚的DC电流：20mA

3.3V引脚的DC电流：50mA

Flash Memory：32KB

 SRAM：2KB

 EEPROM：1KB

 时钟速度：16MHz

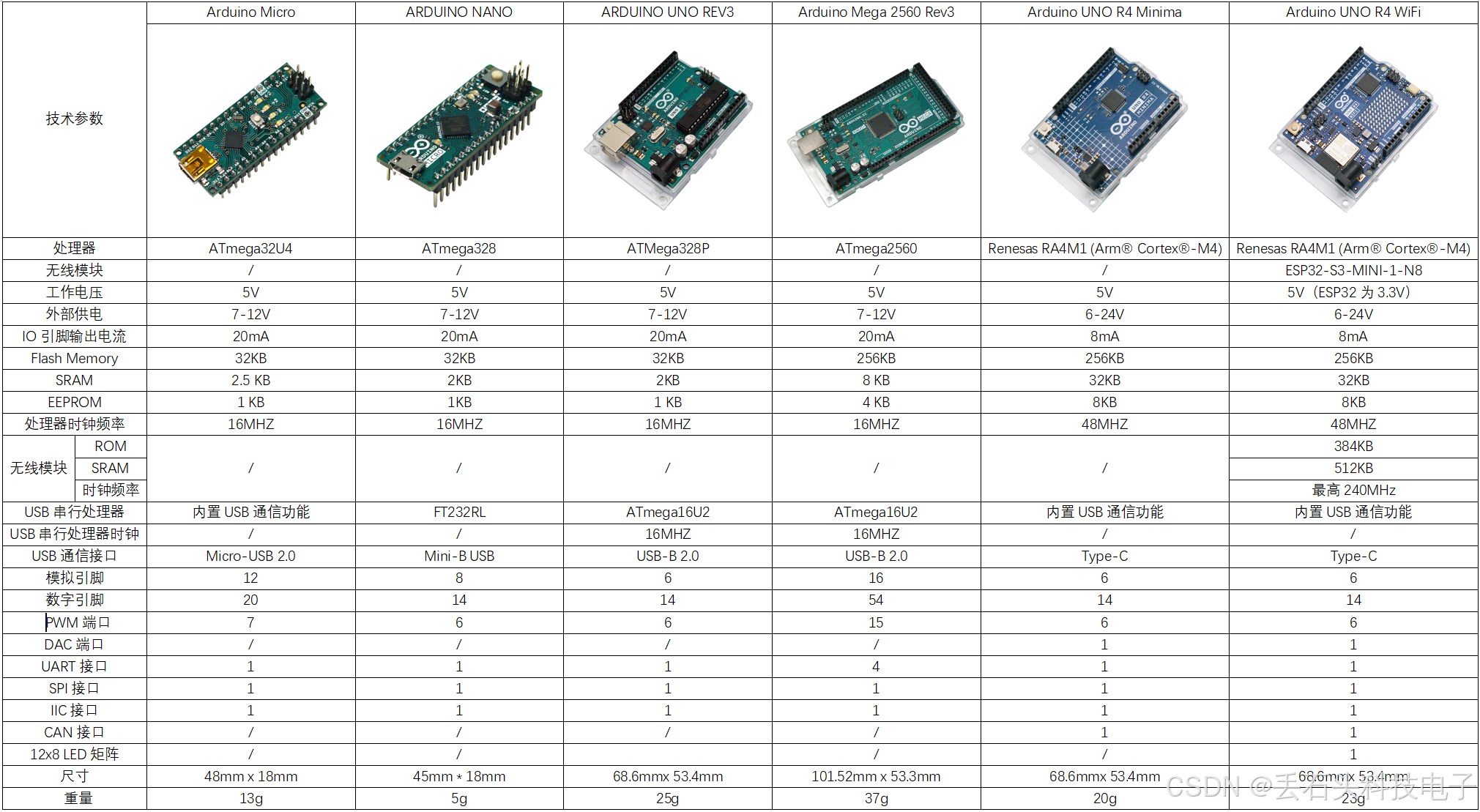

型号对比

​

资料链接

 https://wiki.diustou.com/cn/ARDUINO_UNO_REV3
