1/2馈线的制作与连接

1/2馈线的制作与连接

课程名称：通信工程项目实施

实验项目（课程）：1/2馈线的制作

实训目的：

认识和熟练应用馈线制作的专用工具。	1
了解天线连接到RRU馈线的的特点。	2
了解馈线和N-F 1/2"接头以及N-M 1/2"接头的组成特点。	3

认识和熟练应用馈线制作的专用工具。
了解天线连接到RRU馈线的的特点。
了解馈线和N-F 1/2"接头以及N-M 1/2"接头的组成特点。
掌握馈线的制作与布放，如何检查制作完成的馈线以及是否能够达到各种指。

实训操作器材：

一根两米多的馈线。

2. 一个N-F 1/2"接头以及一个N-M 1/2"接头。

3.馈线专用剥线钳一个、防水胶带一卷、绝缘胶带一卷以及两个活动扳手。

4.天线模型。

实验步骤：

选线

选线一定要选跟所需距离差不多长多，这次我选用的是两米多的馈线。

剥线

将线头放入馈线专用剥线钳的刀口，要剥出与馈线头差不多长度的长度，如果多了就会导致馈线头安装不上，短了就会导致连接不成功。

第一步，把黑色外皮线剥开，漏出4-5节铜管

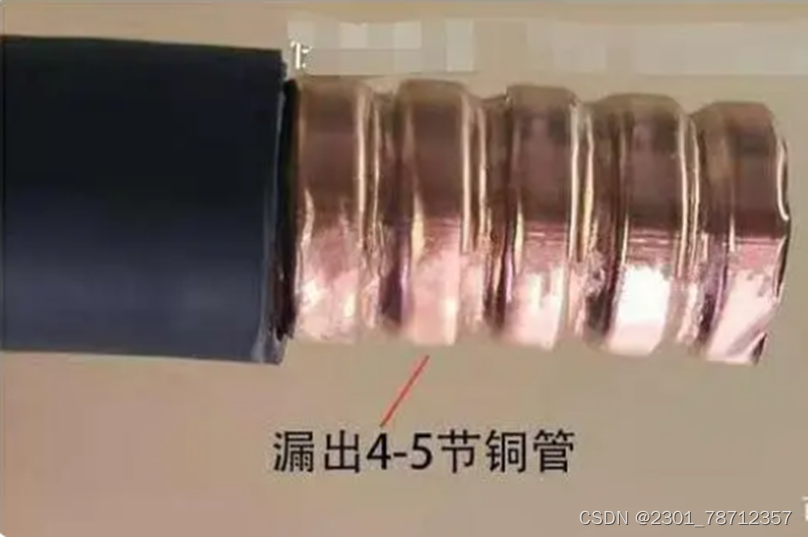

图一：漏出4-5节铜管

第二步，接头卡进去凹槽处

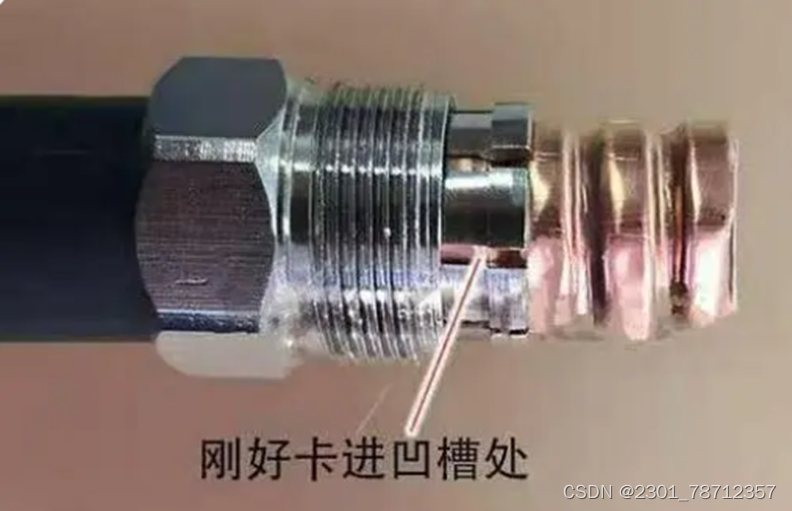

图二：接头卡进去凹槽处

第三步，铜外皮，拨点，铜芯漏出6-7mm

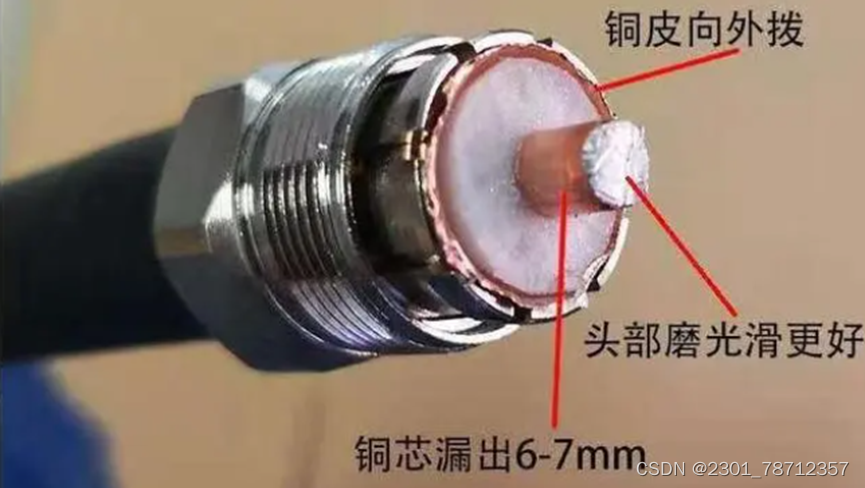

图三：铜芯漏出6-7mm

第四步，接完接头用扳手拧紧，如果室外用用防水胶带包好

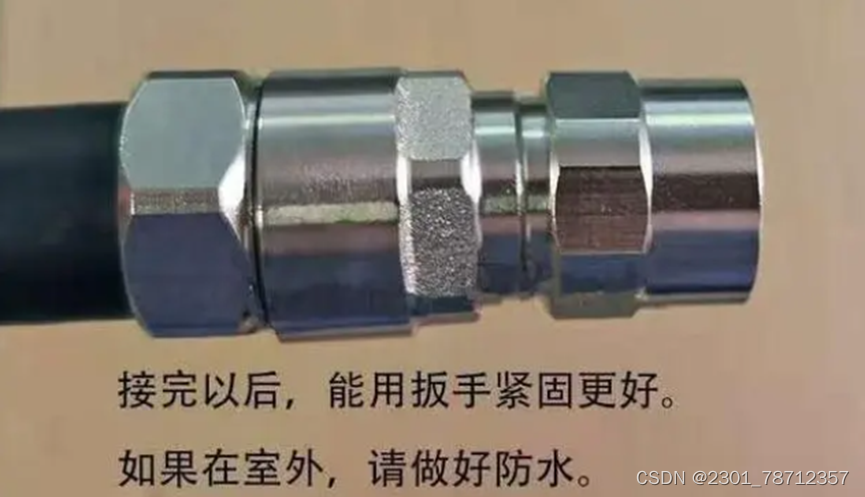

图四：接头拧紧

将馈线连接到天线上
1. 先用扳手将馈线与天线相连接
2. 在天线与馈线连接的地方粘上3圈的绝缘胶布长度在10cm左右；
3. 在绝缘胶布上粘上3圈防水胶带，以达到防水效果；

（注意）！！！防水胶带一定要拉薄，不然达不到防水效果。

1. 在防水胶带外在粘上3圈的绝缘胶带，用来保护防水胶带的使用寿命。
2. 全部粘上以后，再在外面捆上扎带。

（注意）扎带一定要扎紧且要等距。

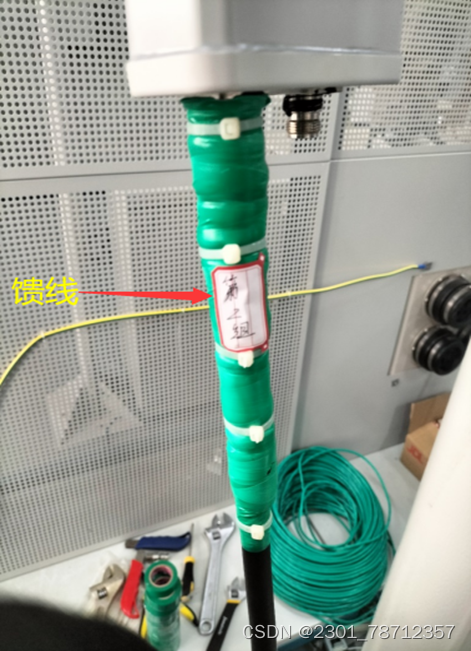

图五：馈线连接天线

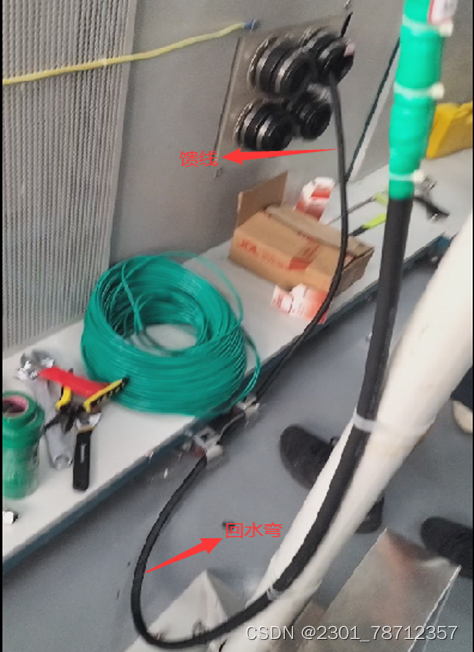

制作回水弯（目的：让水流到地上）图六：回水弯
馈线的地线制作（目的：防雷击、防漏电等）

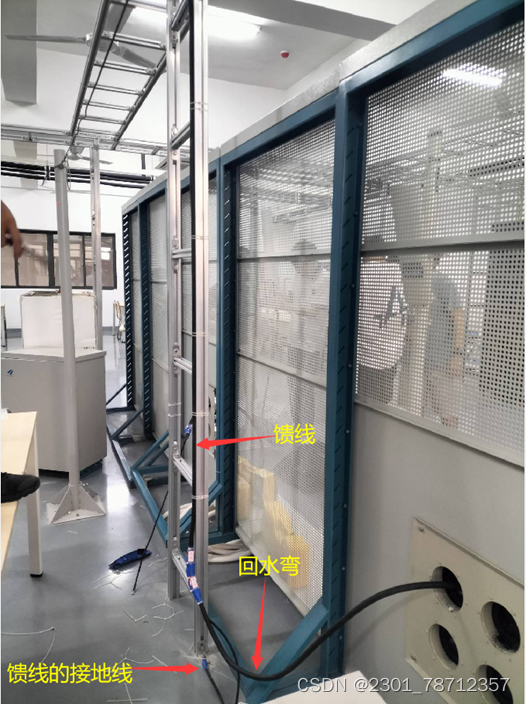

图七：馈线的接地

实训心得与体会：

体会：

1. 在剥线的时候一定要控制好力度，用劲过大的话回割伤里面的铜管从而导致各种问题变成残次品；
2. 馈线头里的防水胶圈一定要放好不然难以达到防水效果；
3. 馈线与馈线头连接的时候一定要用扳手扭紧，不可以有松动，也不能被拔出来，如果被拔出来的线的话，在日后的使用过程中可能会接触不良，严重的话可能会脱落。
4. 在用馈线连接天线时候下面一定要制作回水弯，用于下雨天或者早上的露水可以快速可以流到地上，从而保护设备、线组，得到更好的防水效果。
5. 在过走线架的时候一定要扎带固定，扎带一定要统一朝向以便于观察，达到更好工艺。

心得：

通过这一次的实训让我知道了如何制作馈线和布放馈线，如何使用馈线的工具，同组的同学也很友好，一个组就应该互帮互助，很耐心教学，在制作馈线时，时时刻刻都很小心，生怕搞坏，没了馈线头，从而浪费了器材；所以此次馈线制作与布放很细心，很耐心也很认真。做好后，得到老师的肯定后，也非常有成就感，馈线的制作与布放让我收获了一个新技能。
