馈线的制作

一.馈线制作工具

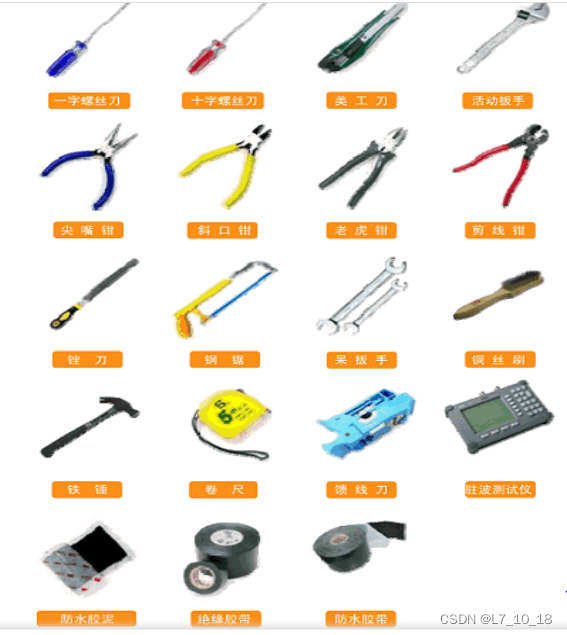

1、一字螺丝刀2、十字螺丝刀3、美工刀 4、活动扳手 5、尖嘴钳 6、斜口钳 7、老虎钳8、锉刀9、钢锯10、呆扳手 11 、 铜丝刷12、锤、13 、卷尺14、馈线刀 15、 驻波测试仪16、防水胶泥17、防水胶带

二.馈线接头制作要求

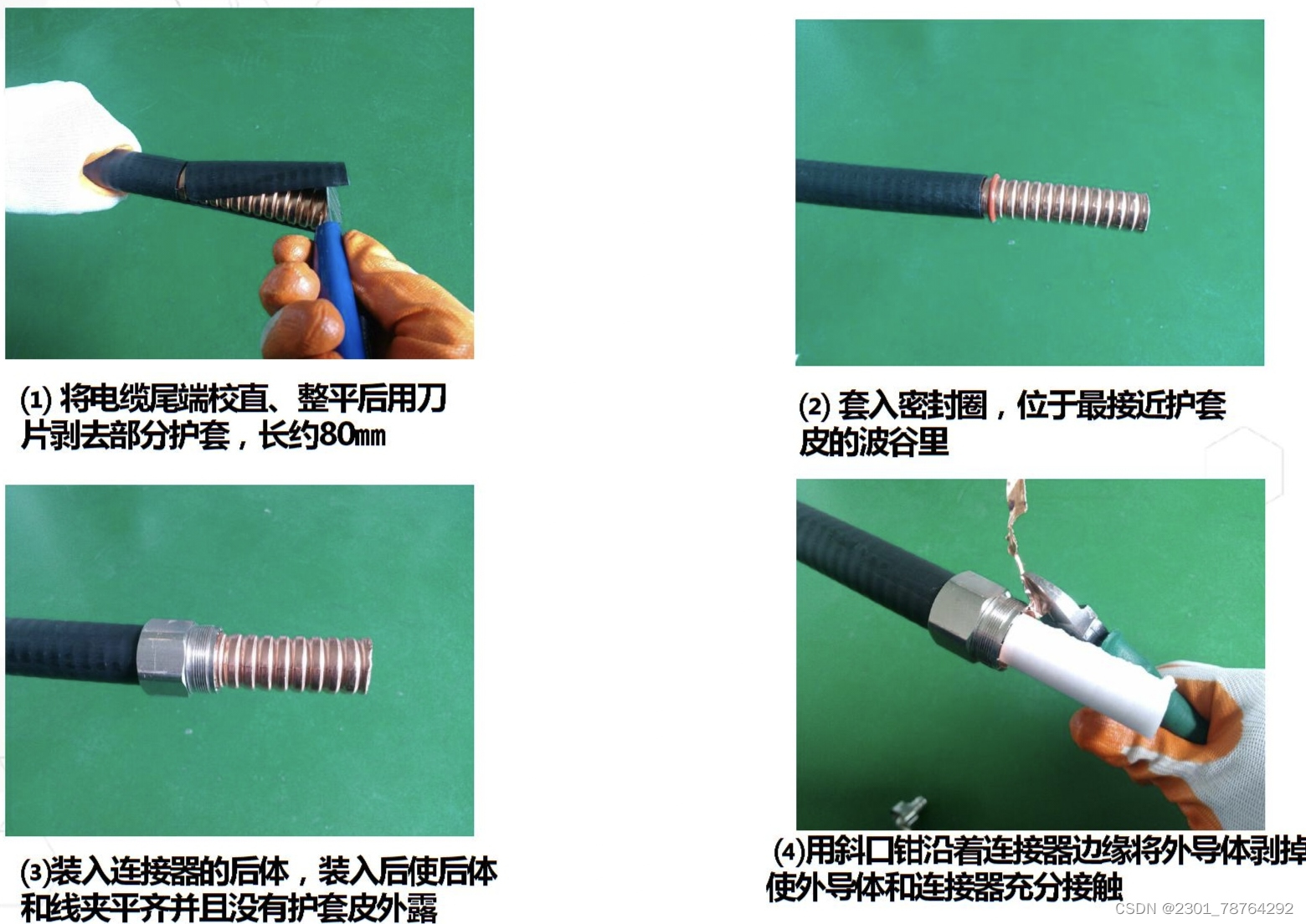

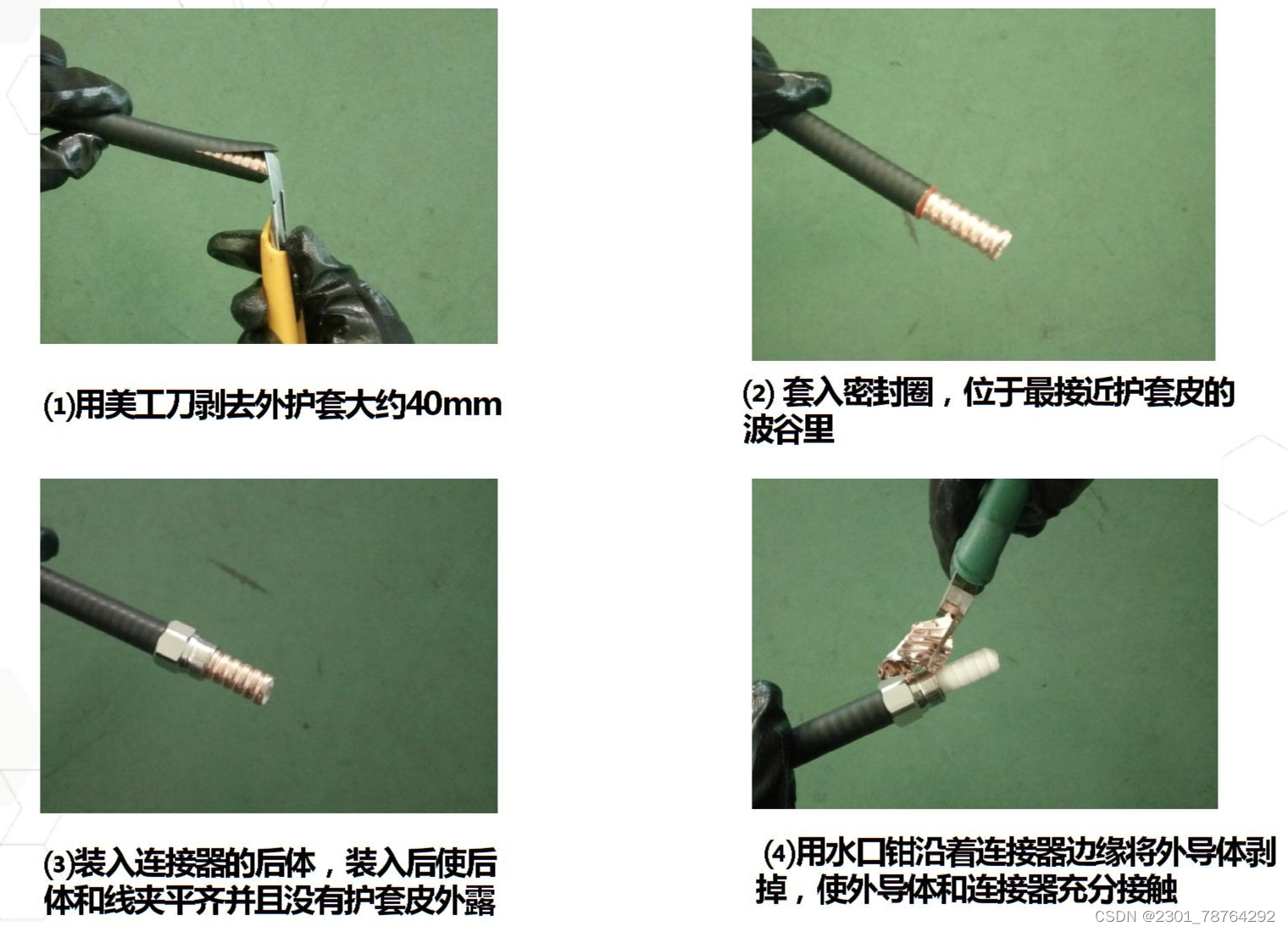

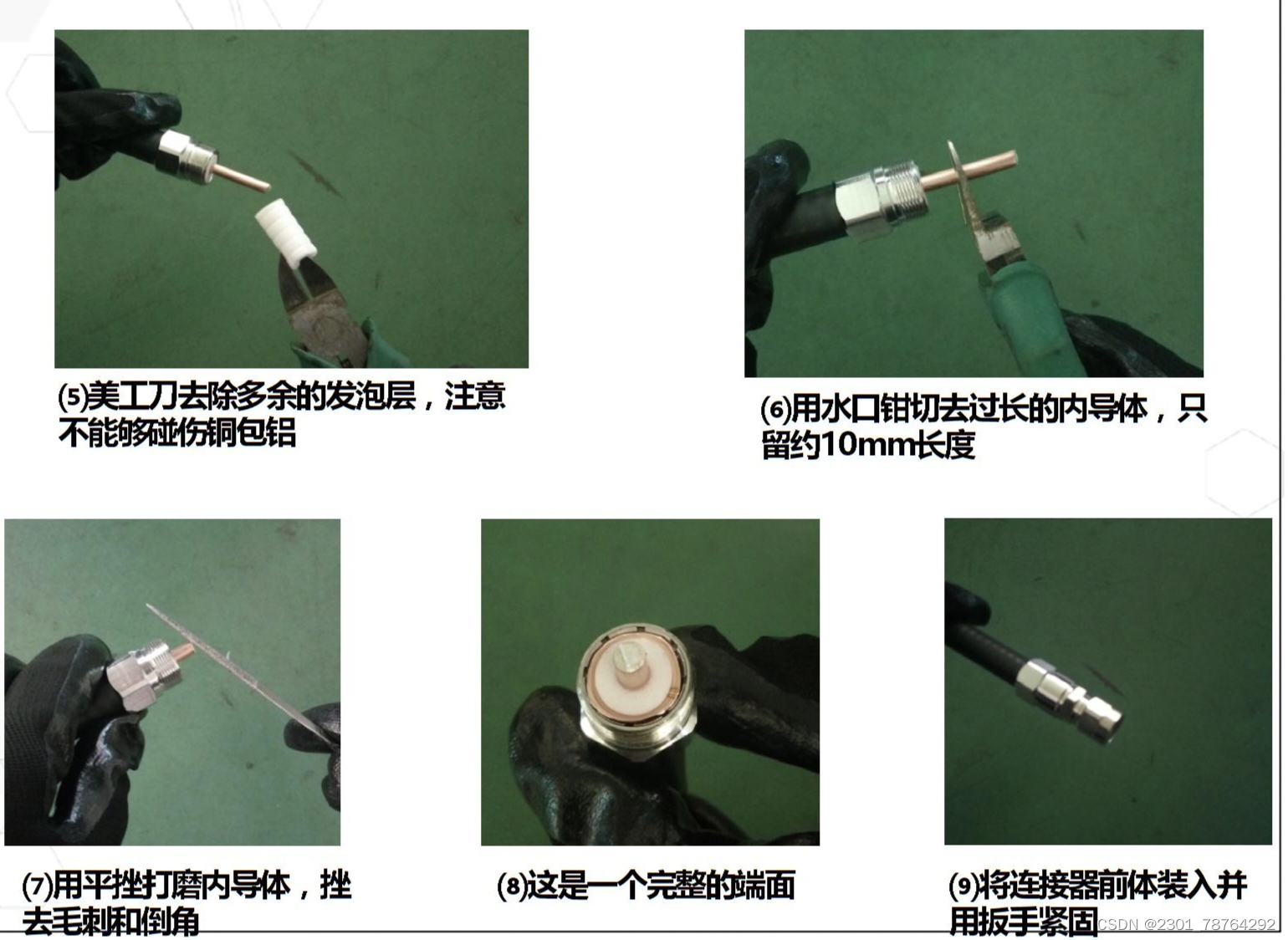

(1)馈线切割口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。 (2)接头必须拧紧，在馈线上用人手大力拧动，应不会出现松动的情况，接头连接处应紧密，间隙应大于1mm。 (3)馈线皮切削处的内导体表面应无明显和深的切割或划痕。 (4)接头包装内的所有配件必须全部使用到位，不能遗漏和少装。 (5)接头包封必须严密不进水。 (6)驻波比测试小于1.1。 三、1/2馈线接头的制作 (1)选取15cm平直的一段馈线。 (2)切割电缆外皮，长度40mm。 (3)使用专用的馈线切割刀切割馈线。 (4)割完后去除多余外导体。 (5)安装防水圈在第6个波谷，并涂上润滑油脂。 (6)安装接头后端和弹簧圈。 (7)剪去多余内导体，保持其长度为6～8mm。 (8)内导体倒角。 (9)安装接头前端。 (10)使用扳手拧紧接头(前端固定，拧动后端)

1、选取接头位置

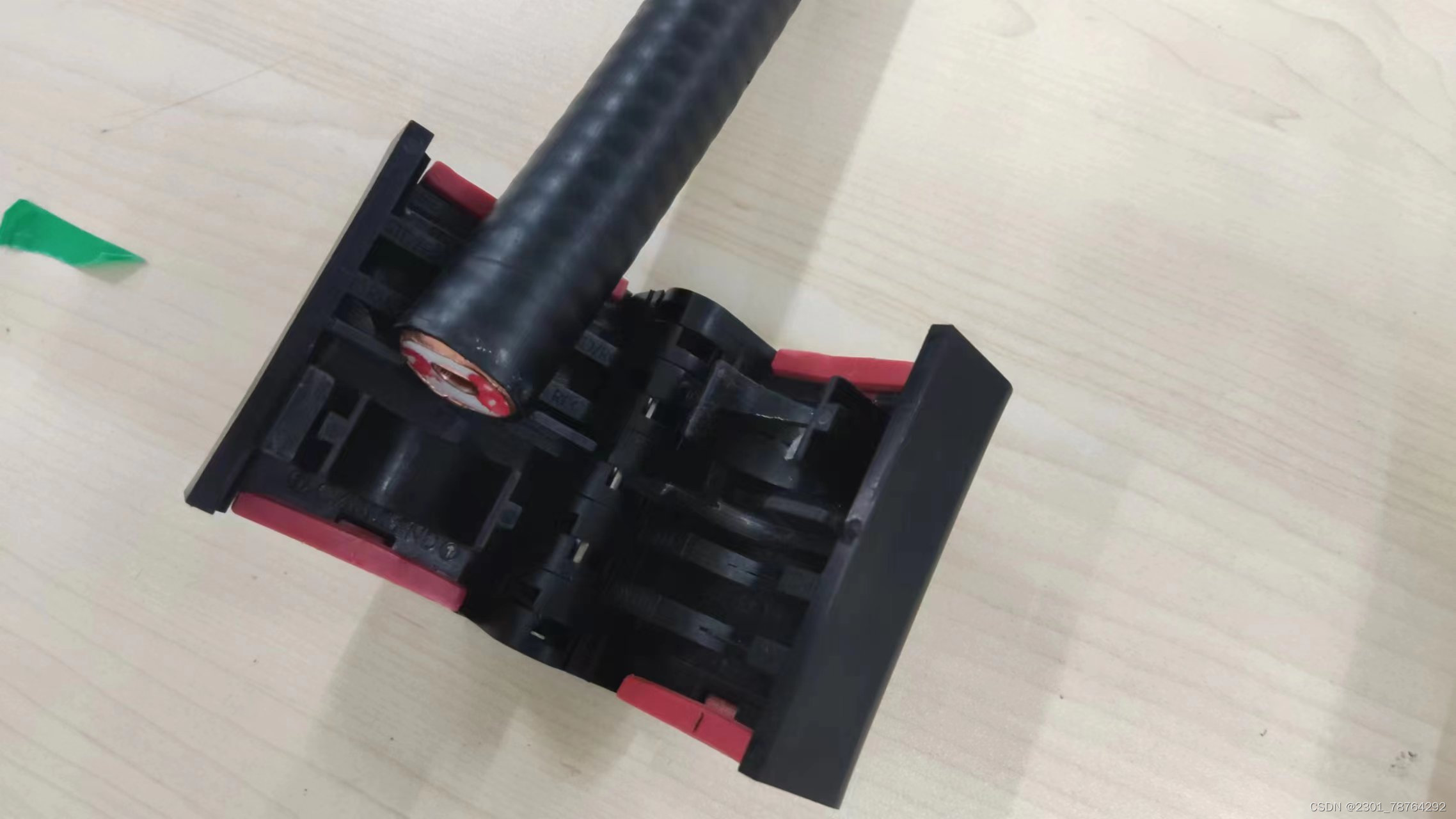

(1)选取适合的长度和位置(15cm)制作接头，将多余的馈线用细齿小手锯银掉。 (2)确定制作接头段的馈线不能有弯曲的情况，必须是直的，对不宜的部分需校直，校直良债线的长度不小于15cm。 2、剥削馈线外皮 (1)选择在将要制作接头馈线断口5cm处的一圈馈线波纹的波谷中央位置，用馈线安全刀在该处的馈线外皮进行环切，以刚好切进馈线内导体为宜，切割时用力应轻微，恰好能切新情线皮为佳，应尽量避免切伤馈线内导体。 (2)使用馈线安全刀从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀的刀刃应微微向上，避免划伤内导体的表面。 (3)按照馈线切割刀上的指示方向，将馈线刀套到刚去掉馈线皮的这一小段馈线上，馈线刀上的槽位刚好能卡住环切处的馈线皮和已去掉馈线皮的馈线内导体，轻微前后旋转馈线切割刀，确保馈线和馈线切割刀的槽位准确无误。 (4)用手轻压馈线切割刀，按馈线切割刀切割旋转的方向进行旋转，旋转过程中稍微加力，在快切断第一层外导体时需注意不要再加力，应继续顺势旋转馈线切割刀切进馈线的绝缘泡沫层，当馈线切割刀到达内导体时表面时再稍微加力，继续按照先前的方式旋转馈线切割刀，约2～3圈后就能很轻松的完成馈线接头安装位置的加工。 3.清理切割后的端头 (1)用小金属刷将切割好的馈线端进行清洁，如有毛刺的则用锉刀锉平，将金属导体内的和表面的碎屑清理干净，然后再取一小块防水胶，对切割口进行粘贴，吸附更细小的金属碎屑，一般粘贴2次就能彻底将切割口的碎屑清理干净。 (2)用馈线安全刀小心的将清理后的馈线端的绝缘层边缘，与馈线的外导体呈45°角向内导体方向环绕一圈压开。 (3)使用专用的接头扩孔器，顺时针旋转2～3圈对馈线口做最后的扩孔和定型；清理完毕的馈线端 4.安装端头(套件) (1)将接头后端(内套件)先装进已完成扩孔和定型的馈线端，如有其他接头配件的，通信工程施工与管理 O型卡簧圈、油脂、紧固螺母)也应一并安装到位 (2)先用手将接头的外套件和内套件拧紧，需要注意的是，拧紧的过程中外套件需固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是能转内套件，外套件用扳手夹紧固定，直到将接头两边紧密连接到位 5. 紧固端头 (1)先用手将接头的前端(外套件)和后端(内套件)拧紧，需要注意的是，拧紧的过程中外套件必须固定不动，只旋转套在馈线端的内导体，待手拧紧后，再用扳手将接头拧紧，拧紧的方法仍然是旋转内套件，外套件用扳手夹紧固定，直到将接头两边。 (2)用扳手拧紧接头，此时用扳手固定前端，同时拧动后端。

四、接头防水胶包封

(1)裁剪一段50cm长的3M防水胶。 (2)从跳线与接头连接处作为防水胶包封的起始点。 (3)缠绕包封时用手轻拉防水胶，使其均匀延长，首先往天线方向包封缠绕。 (4)包封到跳线热缩套外5cm处后再返回缠绕。 (5)反向缠绕超过接头5cm后再返回包封。 (6)返回包封到防水胶末端收尾，收尾包封时先拉紧后放松自然粘贴。 (7)最后收尾时防水胶粘贴的效果。 (8)用绝缘胶从馈线端方向开始包封。 (9)包封过程同样需要适当拉紧胶带进行缠绕 (10)包返先拉紧再放 (12)接封到跳线端防水胶处再返回包封回包封到开始位置结束，收尾时松。头防水包封完成一次。 需要用工具刀切割胶带，不能用手撕。

五，馈线的检查

1/2”馈线上N型接头制作检查 (1)检查方法：工程督导监管工程人员使用力矩扳手进行N型接头前后两部分的连接。 (2)工程规范要求：接头前后两部分之间旋紧力矩为15N·m，接头和锁线之间用400%的拉力，接头无法从馈线上拉脱，馈线铜管内无铜屑。

7/8”馈线上DIN型接头制作检查 (1)检查方法：工程督导监督工程人员使用力矩扳手进行DIN型接头前后两部分的连接。 (2)工程规范要求：接头前后两部分之间旋紧力矩为18N·m，接头和馈线之间用500N的拉力，接头无法从馈线上拉脱，馈线铜管内无铜屑。

5/4”馈线上DIN型接头制作检查 (1)检查方法：工程督导监督工程人员使用力矩扳手进行DIN型接头前后两部分的连接。 (2)工程规范要求：接头前后两部分之间旋紧力矩为19N·m，接头和馈线之间用500N的拉伸力，接头无法从馈线上拉脱，馈线铜管内无铜屑。 6.室外馈线接头防水处理检查 (1)检查方法 工程督导监督工程人员进行馈线接头的防水处理，接头防水密封处理方法如下： 1接头连接好后，按照接头旋紧的方向以半重叠方式在接头上缠绕一层电气绝缘胶带，缠绕长度超出接头尾部10mm，缠绕时应施以足够拉力。 2使用少量防水自粘胶带将接头连接处低洼的地方填平。 3以半重叠方式缠绕三层防水自粘胶带，胶带缠绕长度要超出接头尾部20mm，缠绕过程中需将防水自粘胶带拉伸至两倍长度。防水自粘胶带缠绕结束后需用双手握捏，确保胶带和馈线/接头粘合牢固。 ④再以半重叠方式缠绕两层PVC绝缘胶带，胶带缠绕长度要超出防水自粘胶带10mm。 5再次将PVC胶带和防水胶带一起用双手握捏，确保PVC胶带和防水胶带粘贴牢固。 ⑥最后用防紫外线扎带在缠好的胶带两端扎牢。 (2)工程规范要求：馈线室外接头用电气绝缘胶带、防水自粘胶带、PVC绝缘胶带按顺序缠绕，最后用防紫外线扎带在胶带两端扎牢，达到防水效果。

五、总结

馈线制作实验是一对或一对以上的馈线封装在一个绝缘外套中而形成的一种传输介质。馈线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、传输介质。它一般有屏蔽与非屏蔽双绞线之分。双绞线按电气性能划分的话，通常分为：三类、四类、五类、超五类、六类、七类馈线等类型。双绞线价格低廉、连接可靠、维护简单，可提供高达传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。需要多加注意的是多芯的馈线在给内导体上焊锡的时候只给顶端开始的部分上焊锡切勿全部上满焊锡，因为多芯的内导体比较脆弱，都上满焊锡后在根部容易出现断裂、开叉与屏蔽层短路等现象。只有在批量施工的时候使用切线器才会又快又准，切线器有单刀、双刀、三刀的，大部分都有切割深度调节，对于不同型号的馈线以及不同的步骤都需要重新调整切割深度，单独制作几个接头或者好几种型号的馈线来回调整切割深度反而增加了工作量。所以还是建议直接用美工刀，价格便宜、用起来也方便。

防水方案：第一种方案通讯防水密封套件是采用成形性好、经久耐用的防水密封胶带与 PVC电工胶带配合使用，我们俗称的“胶泥+胶带”，这个是最早的接头防水方法，现在已比较少用，主要是施工麻烦，而且施工人为因素影响很大，对技术人员的施工经验要求比较高。第二种方案是天馈线接头保护盒。施工时无需断开接头直接进行安装，可拆卸进行重复使用，但是价格比较高，型号需要一对一的使用。第三种方案就是使用内置胶泥冷缩管，也是我们需要重点介绍的产品。是针对各运营商通信基站天馈线连接器进行快速密封的新一代防护产品，具有独特创新性。内置胶泥冷缩管能做到适用范围广，快速安装、，施工方便，施工中无需任何辅助材料和工具，工程维护时拆卸也比较简单。

馈线是在天线和收发信机之间用于传输信号的系统。由于馈线传输的是微波信号，所以又叫微波传输线。由波导以及旋转关节和收发开关等各种微波部件连接组成的系统称为馈线系统。馈线系统连接在发射机、接收机和天线之间。馈线系统的作用是有效地馈送微波信号能量。安装流程如下。
对于馈线的安装与施工，应该严格按照设计规定选用合理的馈线规格与型号，使得馈线符合基站运行需求。具体的安装施工要求如下：
（1）安装馈线时，安装人员必须做好安全措施，携带安全带，塔下施工时必须带好安全帽，雷雨天气停止施工，保障施工人员的安全。
（2）按照施工设计，从塔顶开始，馈线的走向应该合理安全顺着护栏梯向下布置。馈线的走向不得有交叉变形、扭曲损坏的情况发生。两个相邻的亏卡之间的水平距离应小于1.5米，垂直距离应小于1米。馈线的卡子应距离接口大于20厘米，接口的两处也应该确保有20厘米的笔直距 离。
（3）按照施工设计，馈线的弯曲半径应合理化。
（4）在馈线接入室内之前，应该做好防水设施，在进室入口处安置防水板并设置防水圈。回水弯的切向角度应该不小于六十度，其作用是预防降雨过程中雨水随着馈线的走向进入机房内造成设备的损坏。
（5）馈线在施工中要注意做好标记，包括馈线安装的小区地点、编号以及馈线的安装长度、误差应该在一米以内，并存有备案。
（6）馈线接头的施工过程中应由专业人员制作处理，能够使得馈线的驻波损耗相对减小，非工作人员不可接触。安装工程中保证馈线内部干净，无杂物。
（7）馈线之间、小跳线之间不得交叉布置，防止互相干扰。
（8）馈线的接头部分应确保15厘米的笔直距离

馈线是早期电视机与室外天线连接的信号线，外形扁平一般为双线，线体为绝缘塑料，外部没有屏蔽层，抗干扰能力极差，室外使用其性能还会受阴雨天气的影响。 现在由于有线电视的普及电视信号线完全由同轴电缆取代。
馈线包括天线的下引线和系统的干线、支干线、支线、用户线等。有线电视系统中采用的馈线主要有扁馈线、同轴电缆和光缆三种。应用最多的是同轴电缆。
它的主要任务是有效地传输信号能量，将发射机发出的信号功率以最小的损耗传送到发射天线的输入端，或将天线接收到的信号以最小的损耗传送到接收机输入端，同时本身不产生杂散干扰信号，这样，就要求传输线必须屏蔽。当馈线的物理长度等于或大于所传送信号的波长时，传输线又叫做长线。
馈线的种类
扁馈线
扁馈线又称平行馈线，它由两根平行导线组成，两根导线之间用聚氯乙烯或聚乙烯等绝缘材料固定，我国生产的馈线主要有SBVD和SBYD两种，前者质地较硬，后者质地较软，但前者比后者损耗小。由于平行馈线的两根导线对地电容相等，故又称平衡式或对称式馈线。
平行馈线的导线直径在1毫米至几毫米之间，两根导线间距不超过被传输信号波长的1/10，一般的为13mm左右。平行馈线的特性阻抗为300Ω，抗干扰能力差，但价格便宜。平行馈线对传输信号的损耗较大，所以在有线电视系统中，部件与部件之间的连接线段和部分用户线采用扁馈线。
