LM393和LMV393部分参数说明以测试

部分参数说明一下

输入失调电压(Input offset voltage)

定义:理想情况下的两个输入端电压相等,使得输出电压为0.但实际上做不到两个输入端电压相等,进而导致输出不为0.此时你可以把实际的V+端看作一个微小的电压源Vos,这时你如果向V+端接一个-Vos就可以抵消这个Vos,这个Vos称为输入失调电压.

影响:输入失调电压会在运放的输出端产生一个直流偏移，这可能会影响电路的性能，特别是在精密直流放大或直流测量应用中.

至于去除这个Vos的话就要有一个调零电路,这个电路不在这细讲.

输入偏置电流(Input bias current)

定义:理想的运放虚断会导致两输入端电流为零,但实际上两输入端存在很小的电流,这个电流的平均值叫做输入偏置电流

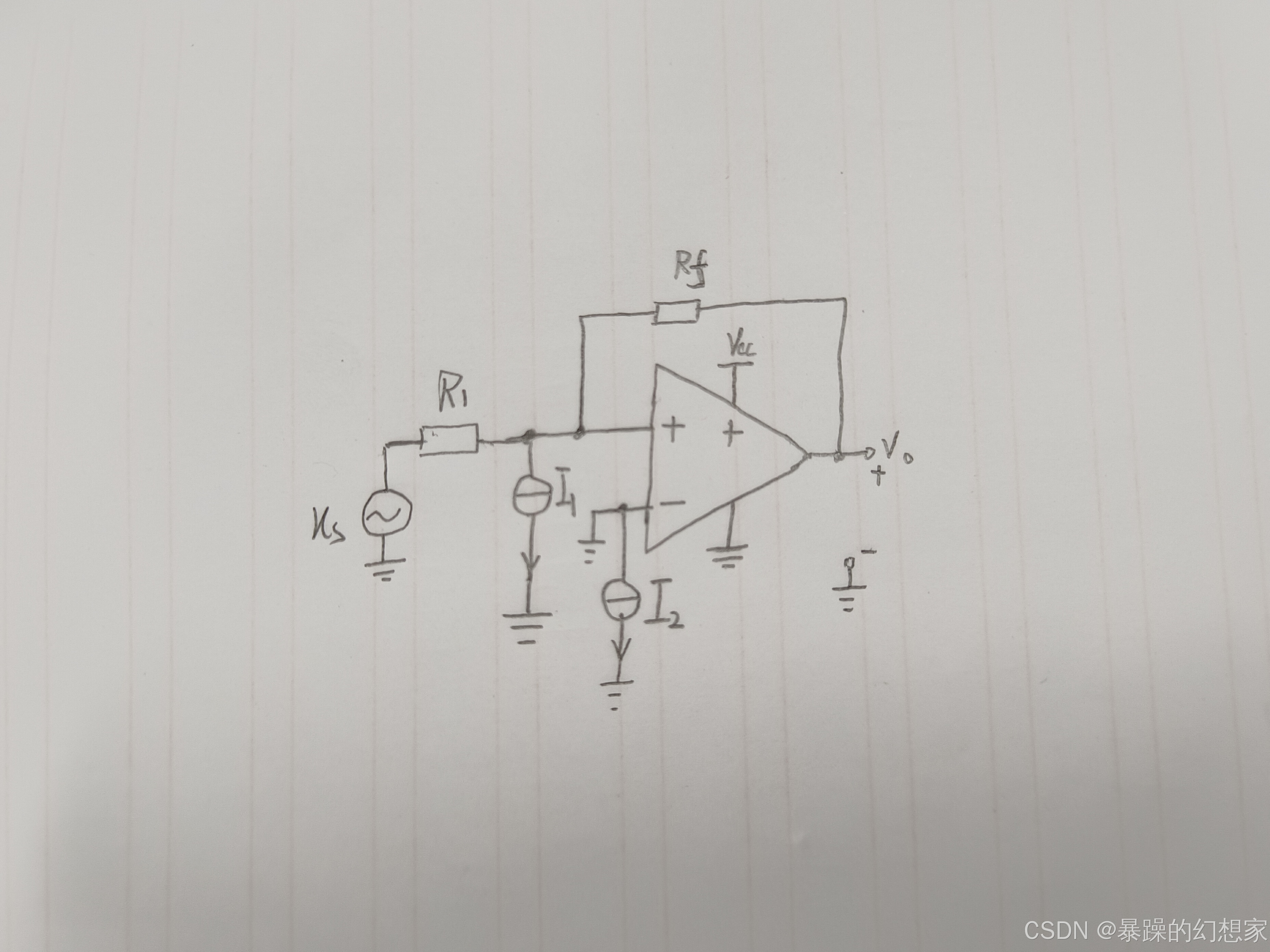

影响:图一,把实际运放的两个输入端等效为两个输入端挂了两个微小的电流源,Vo=I1*Rf,正弦波输出的时候会叠加这个Vo导致输出里面有一个微小的直流量.

图一

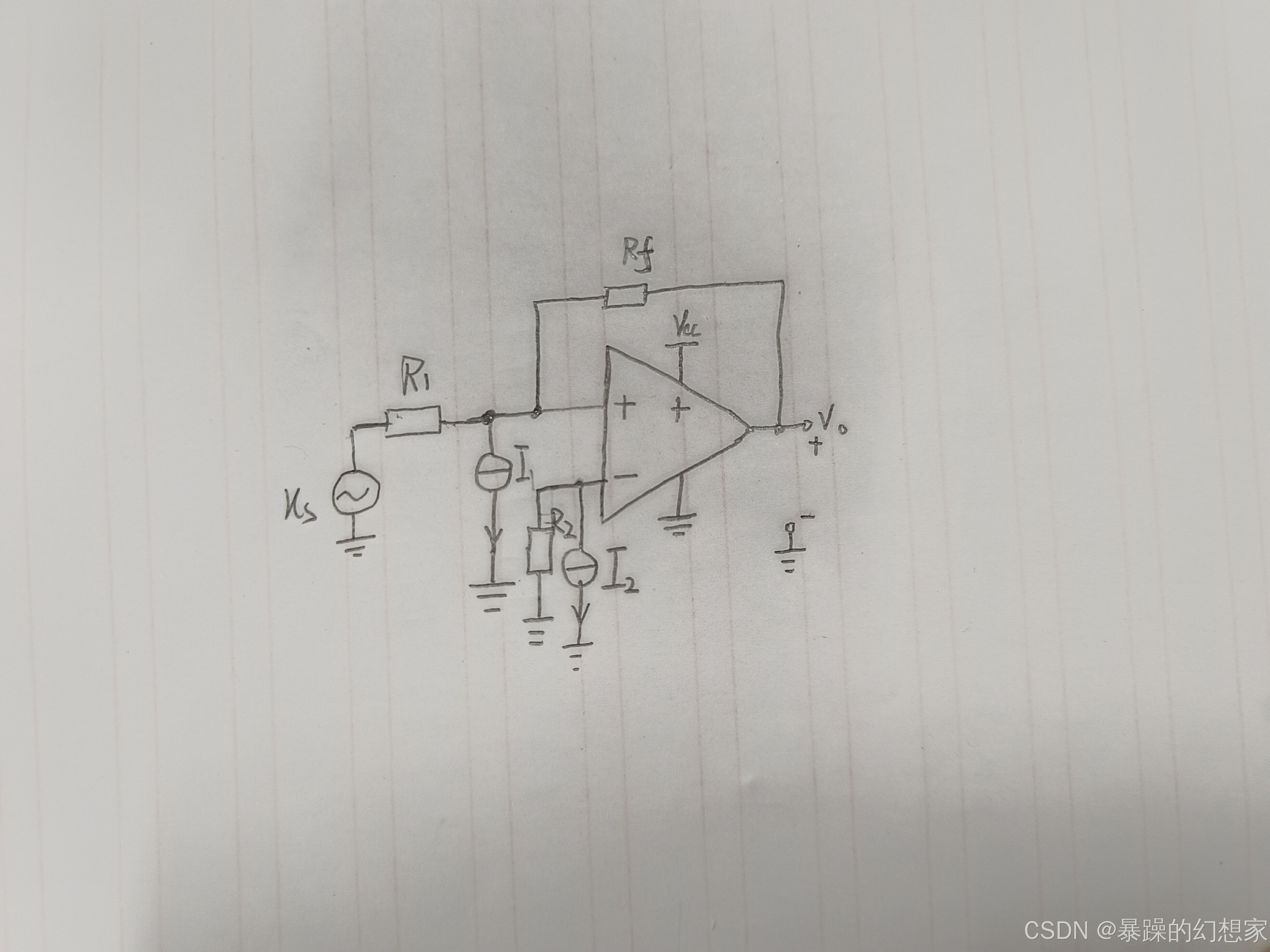

消除:图二,加了电阻R2.

Vo=I2*R2(1+Rf/R1)-I1*Rf.

当令R2(1+Rf/R1)=Rf,时可让I2和I1相消.

等式变换一下得到R2=R1||Rf.

所以当R2=R1||Rf时Vo=(I2-I1)*Rf,此时微小的直流量Vo比之前消除了一点但还存在误差

图二

输入失调电流 Input offset current


定义:实际的两输入端微小电流之差是输入失调电流

影响:会让运放输出存在一个直流偏移电压,Vo=(I1-I2)*Rf

开关特性测试

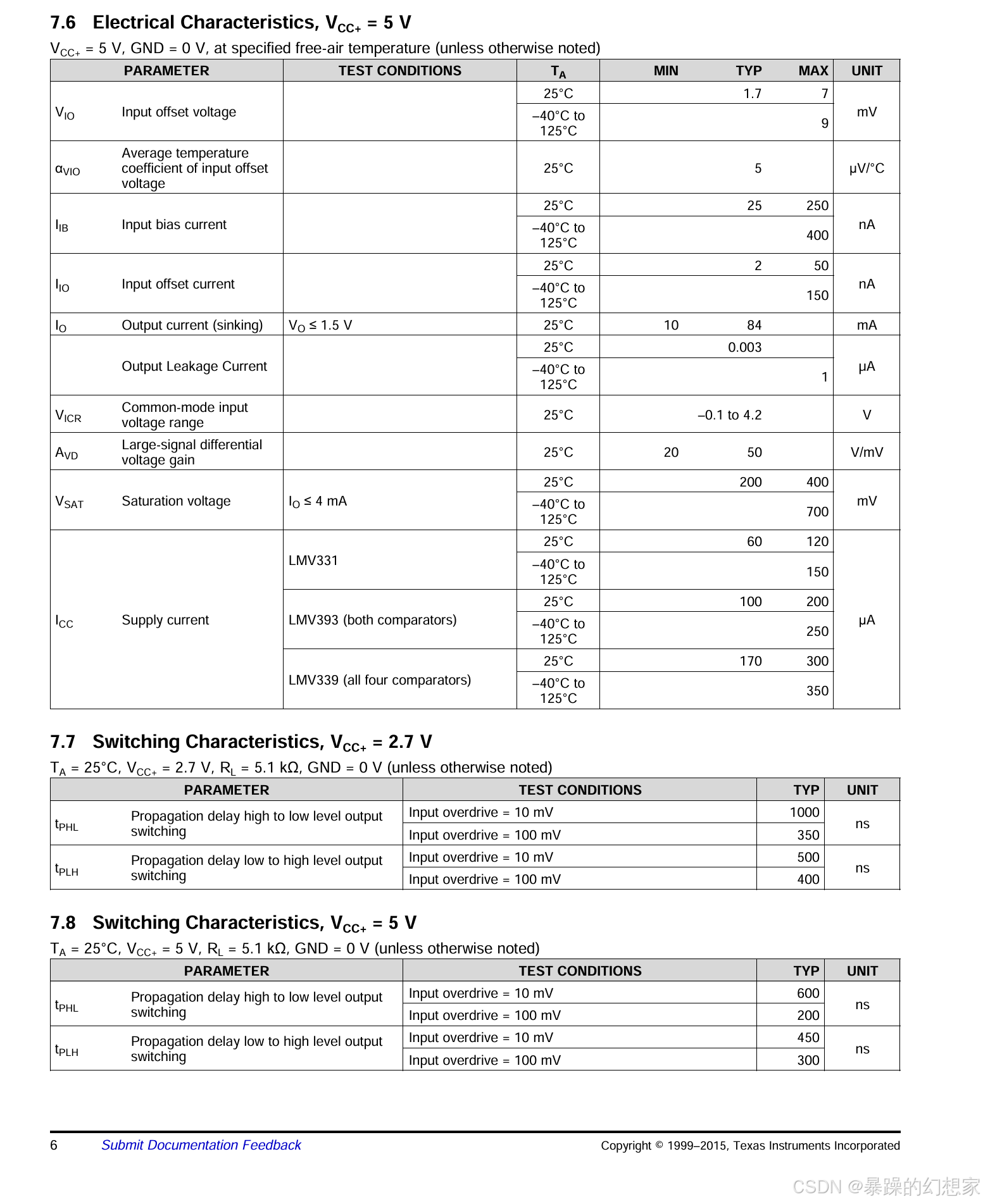

文档中的Propagation delay high to low level output switching描述了输入与输出的延时响应

按照文档测试条件, VCC+ = 5 V, RL = 5.1 kΩ

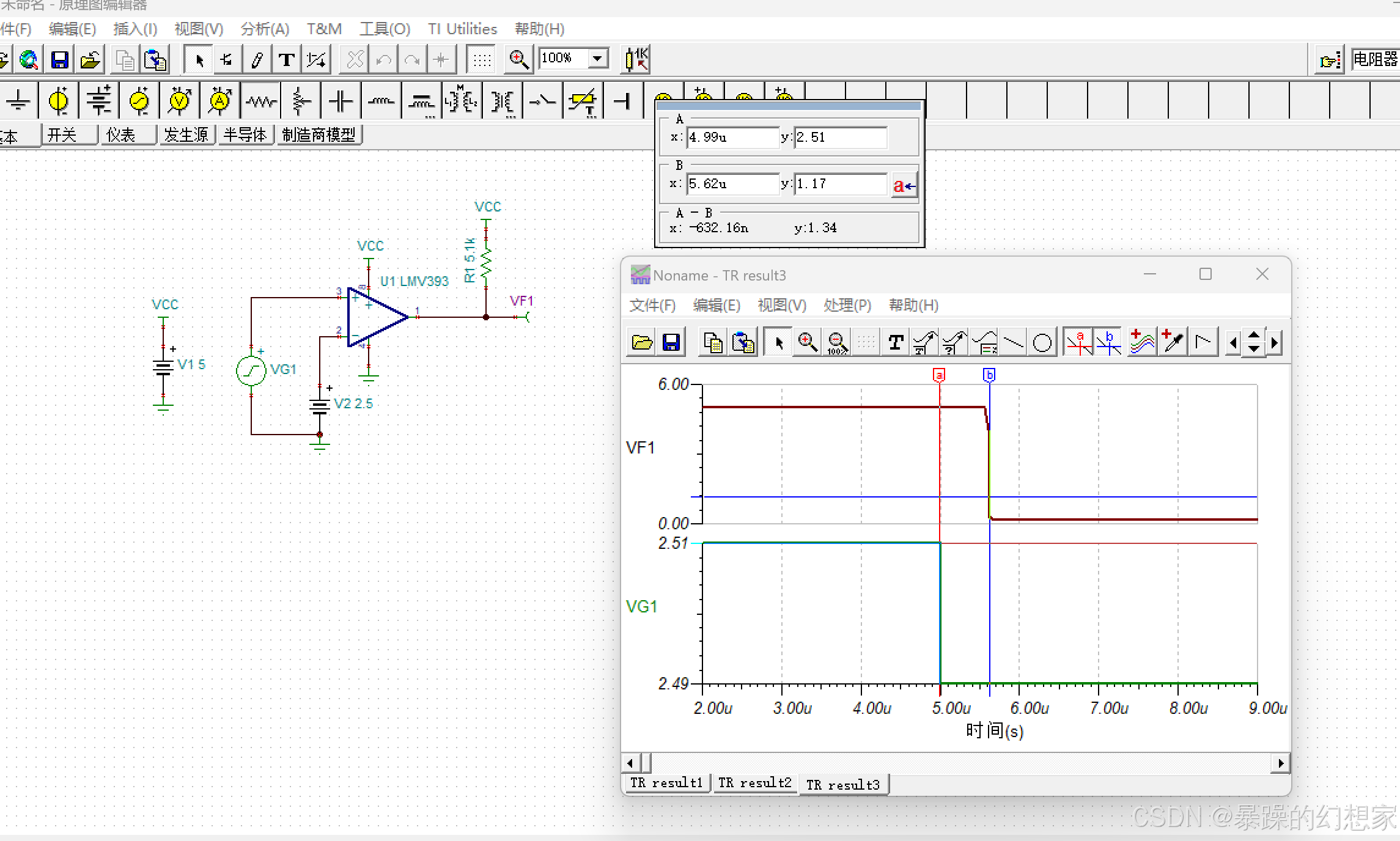

Input overdrive = 10 mV

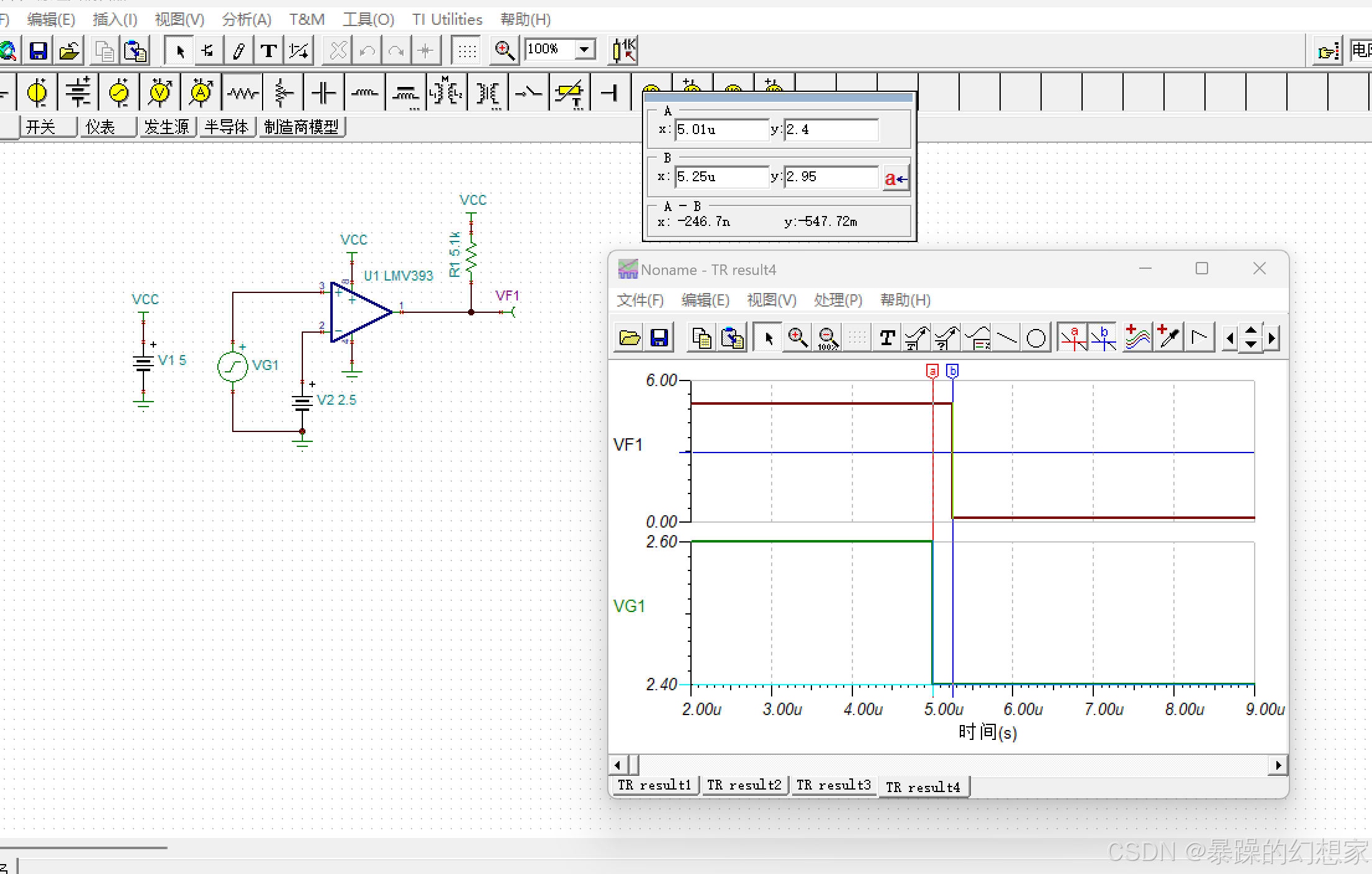

Input overdrive = 100 mV

和手册里面的响应差不多

这里我导入Tina下载的LMV393的宏时发现导入的是LMV331导致达不到手册里的响应如下图

共模输入电压电压

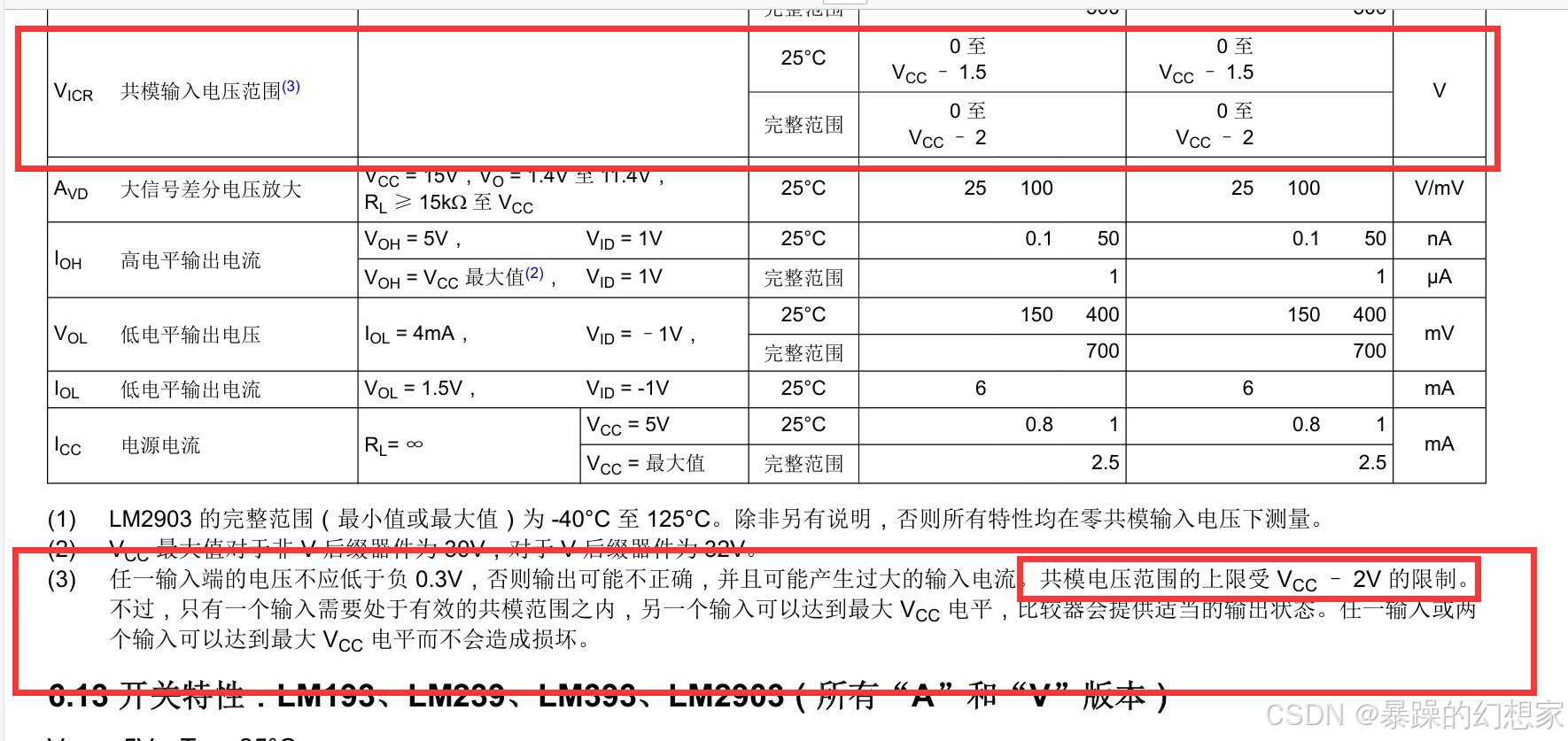

LM393的共模输入电压范围

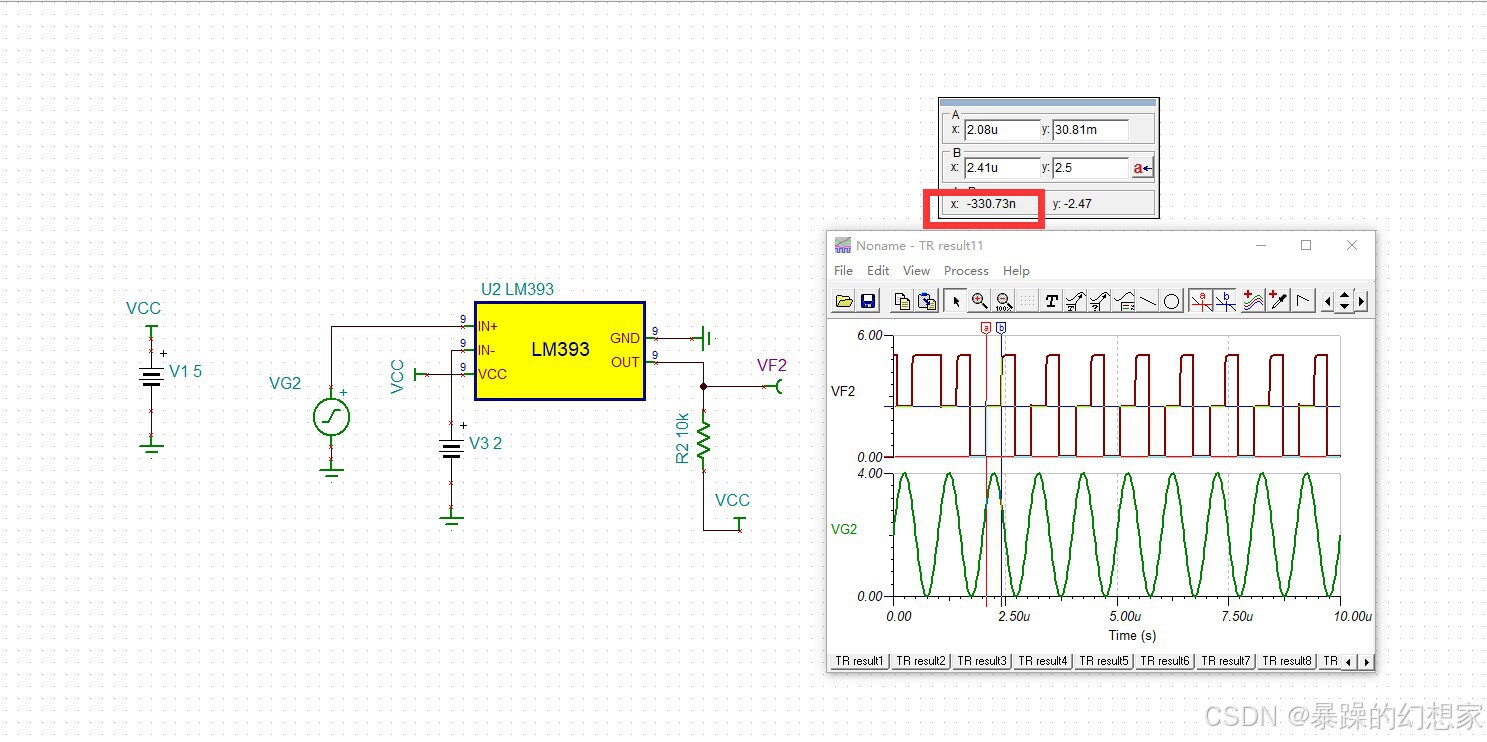

如果超过这个范围波形的上升沿就会不正常例如,偏置2v,0~4v的交流

然后我们不要让输入共模电压等于或大于手册里面的Vcc-2v,把输入偏置和交流电压范围改一下,输入改成1.5V偏置，0~3V交流.如下图,这样就很nice

LM393和LMV393电平响应测试

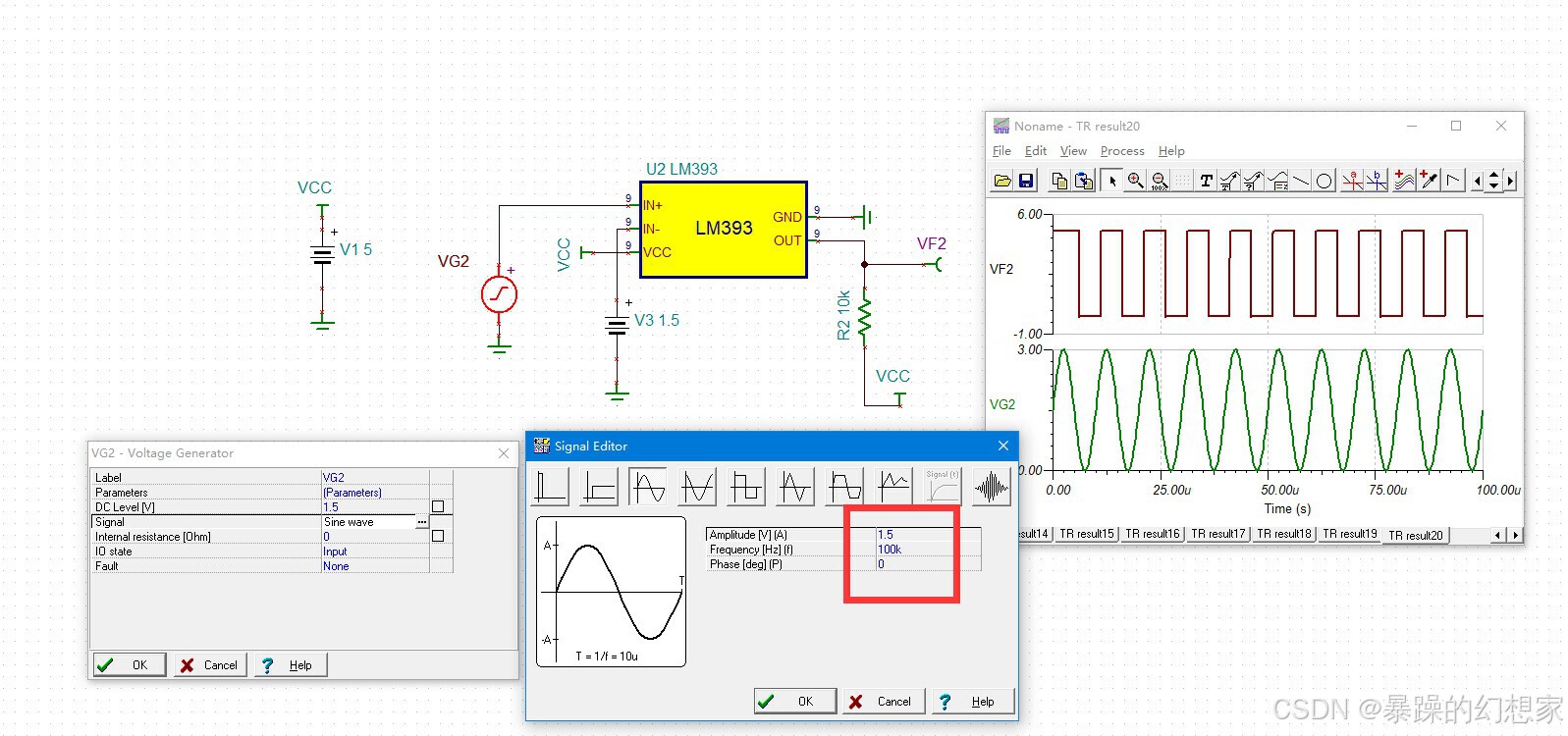

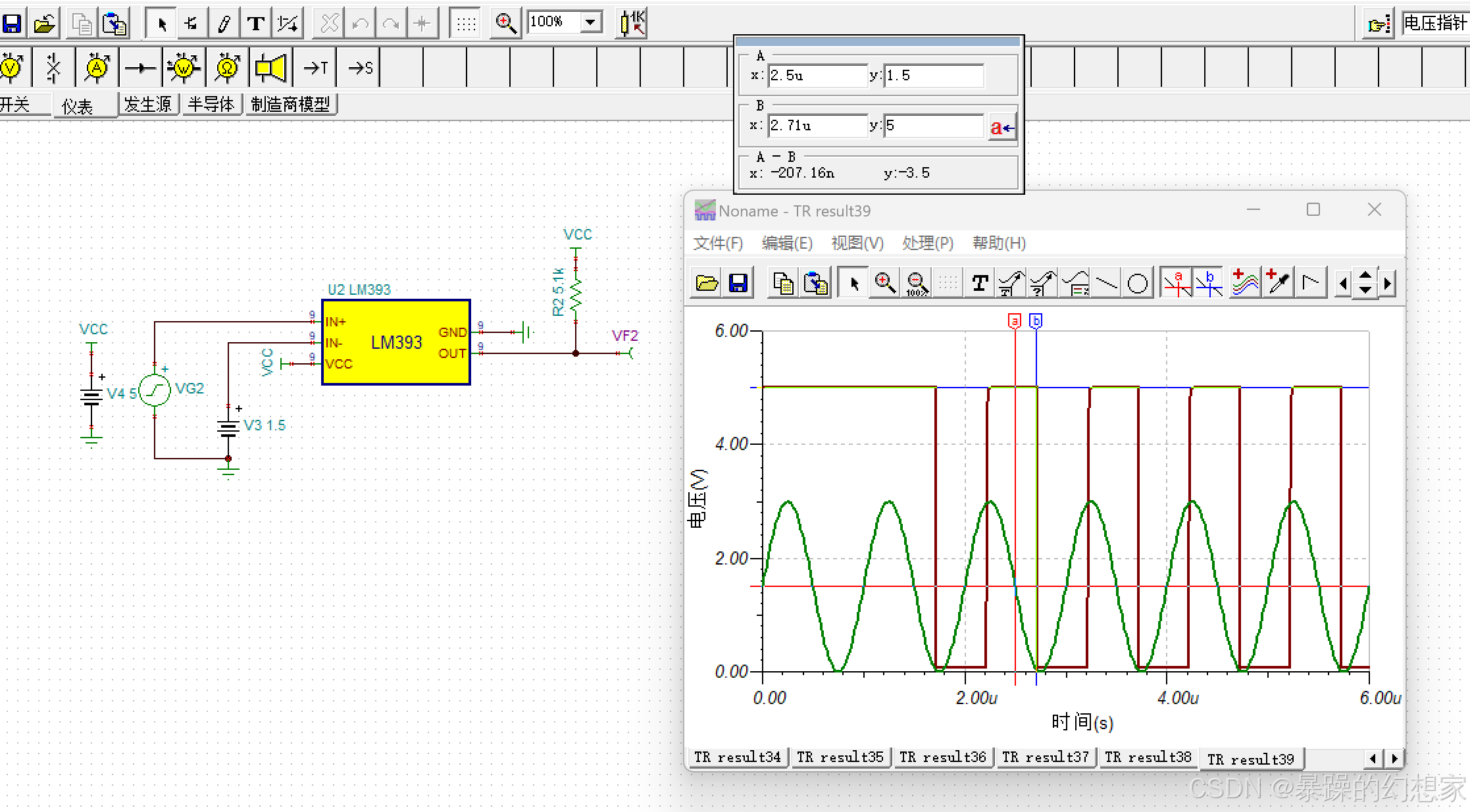

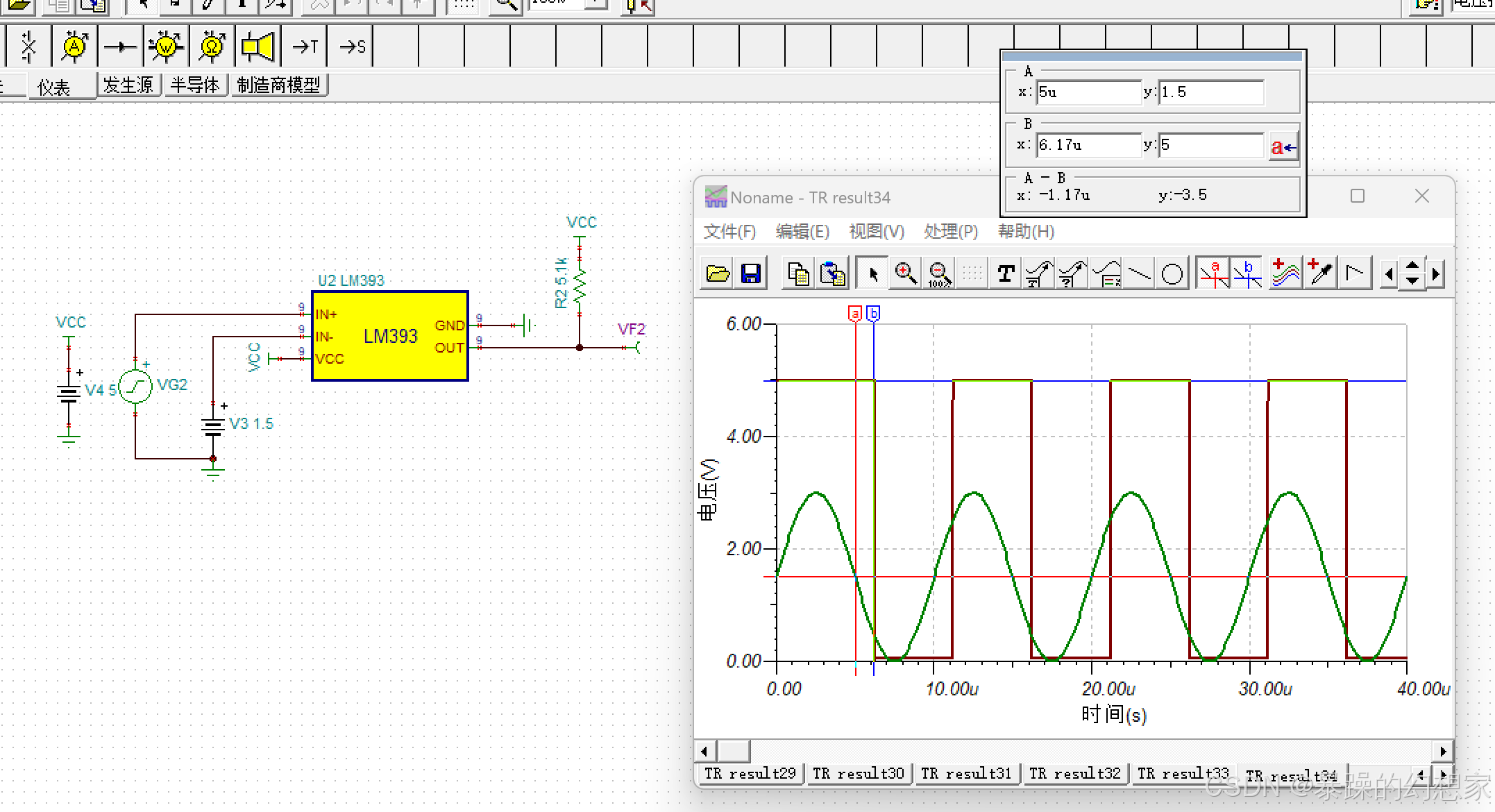

LM393分别在100K,200K,1MG下的电平响应

100K

200K

1MG

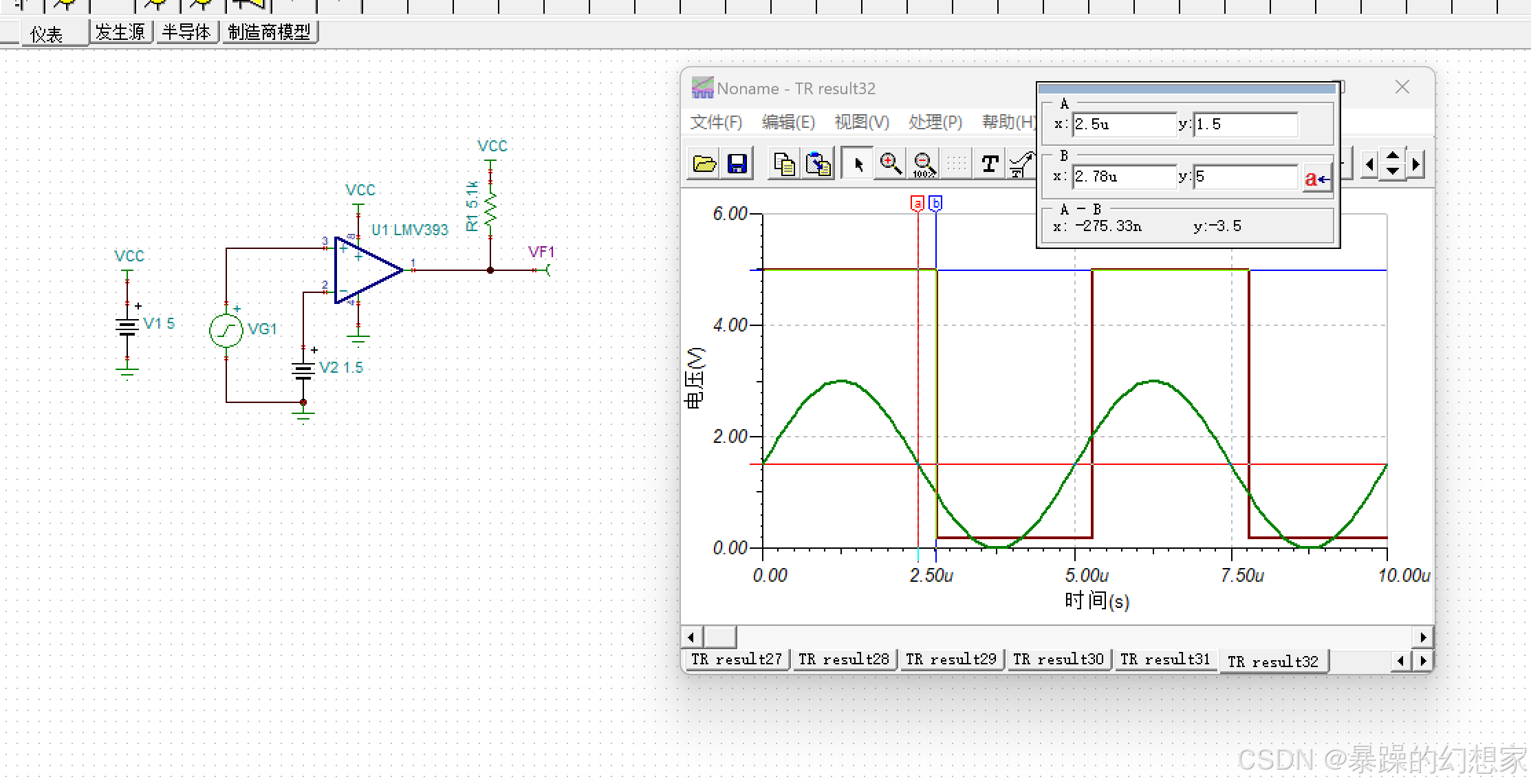

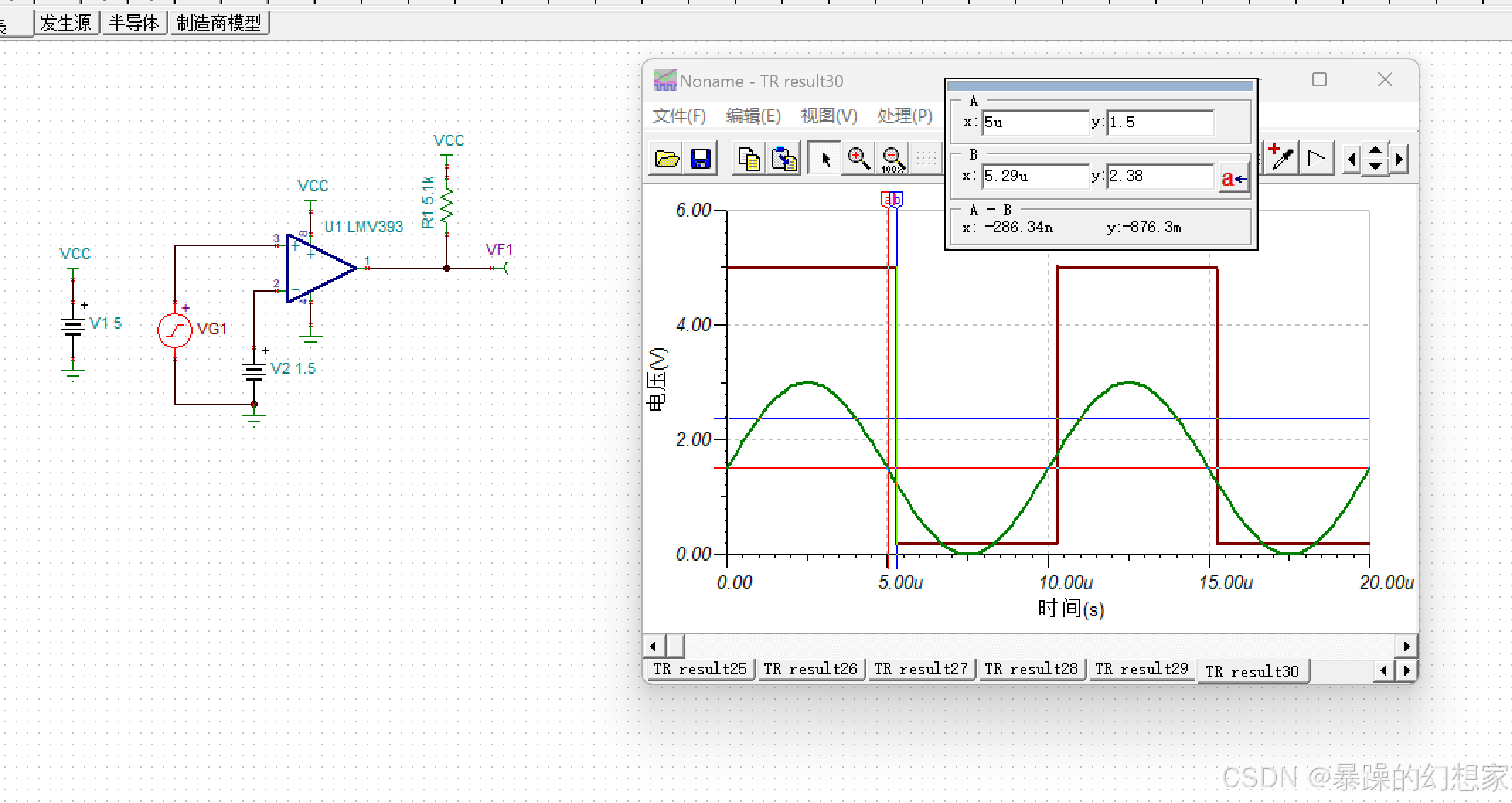

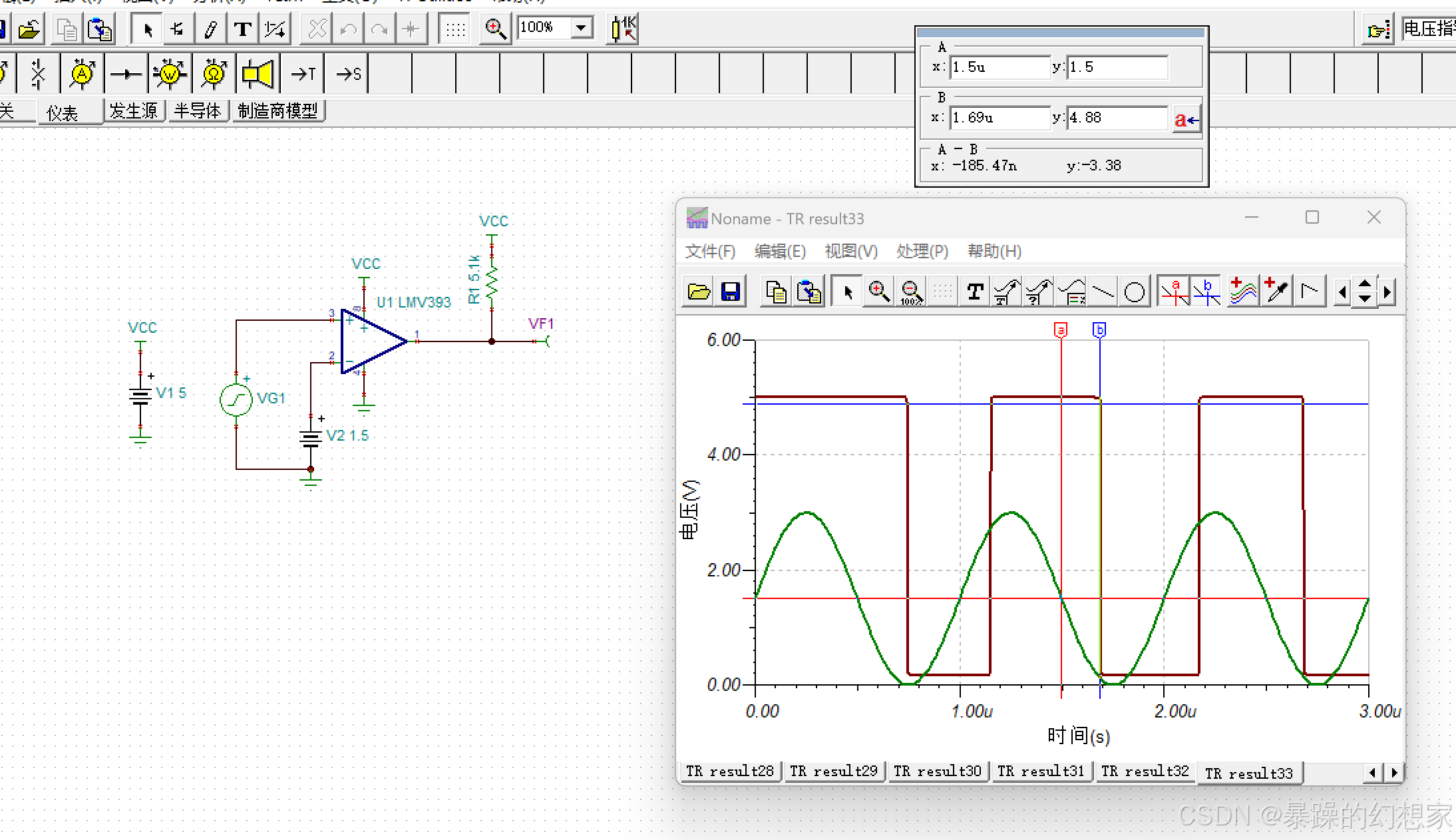

LMV393分别在100K,200K,1MG下的电平响应

100K

200K

1MG

总结

LM393的性能对于周期信号1M没问题,对于衰减信号的话，响应在输入为200k以下表现的没有LMV393那么好,但供电电压最高能达到30v

LMV393的电平响应就好很多,但是LMV393的缺点是输入电压范围没有那么广,最大工作电压也只能到5.5V
