lm393 过零检测 功率因数检测

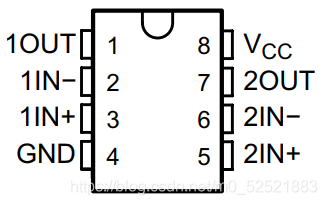

引脚图

在这里插入图片描述

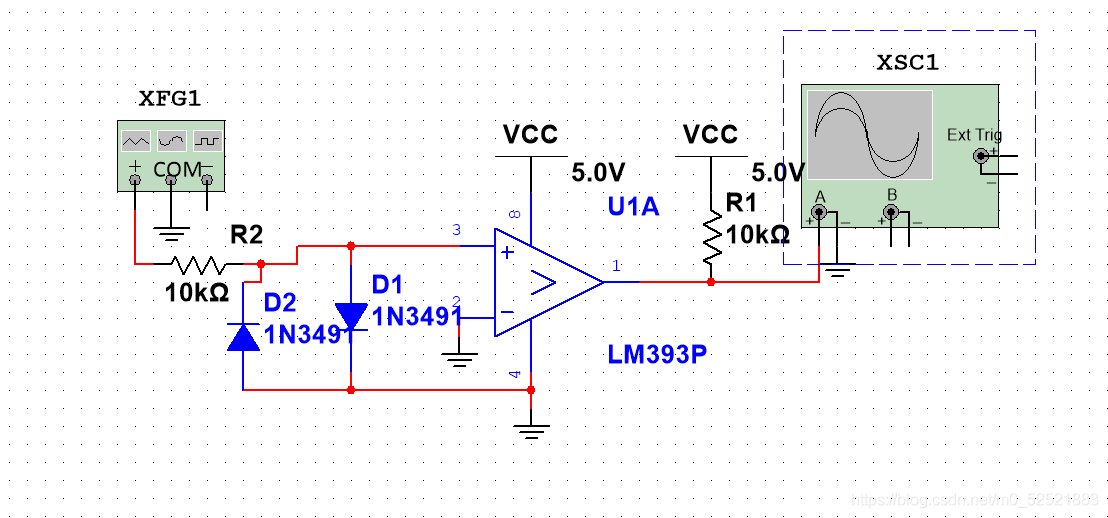

multism仿真

在这里插入图片描述

实际电路

vcc 12V
in+ 幅值4V的正弦信号
IN- 接地

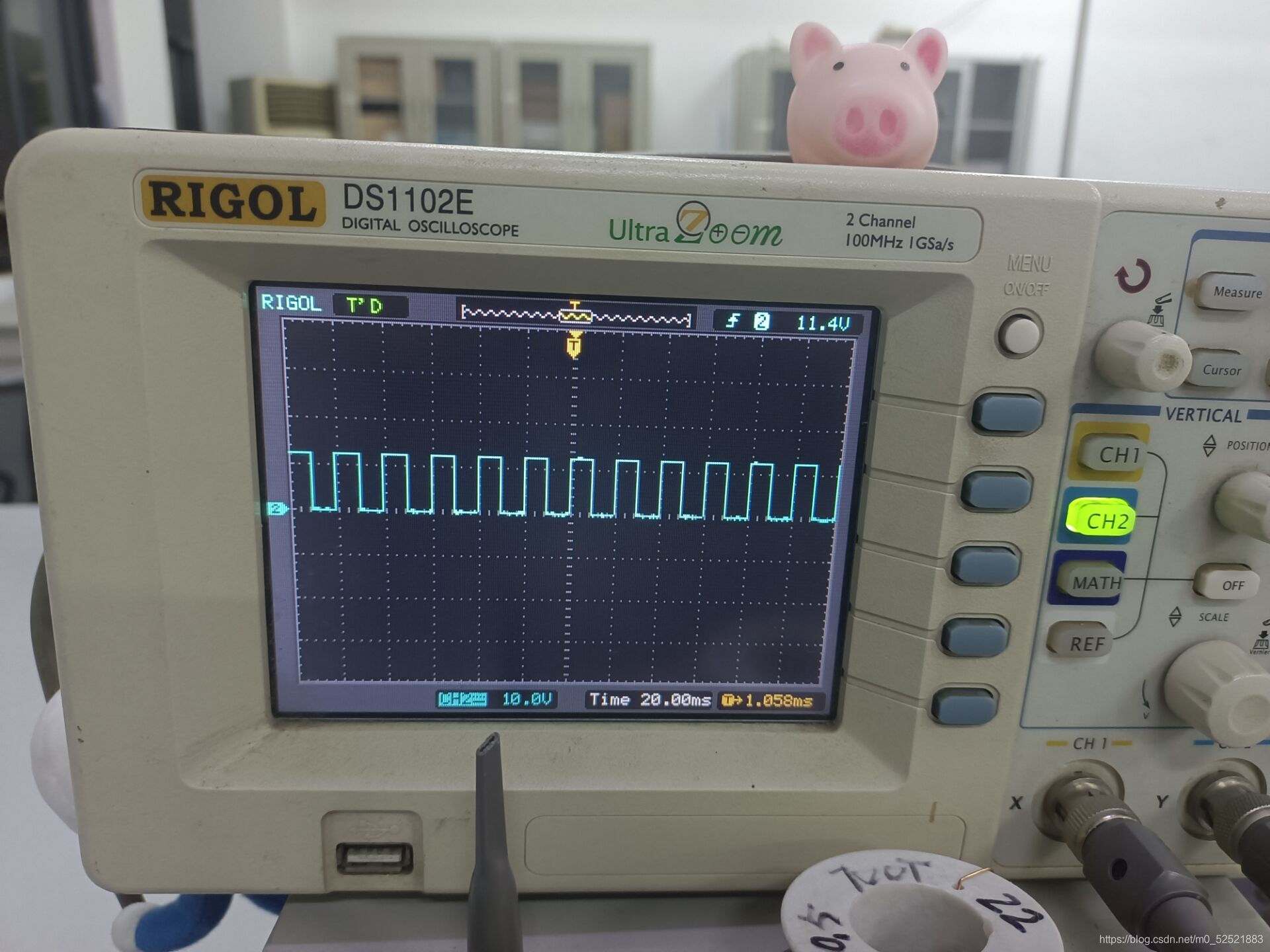

在这里插入图片描述

注意事项：

  • 两个二级管不能少
  • lm393为集电极输出，要在输出加上拉电阻
  • 参数注意

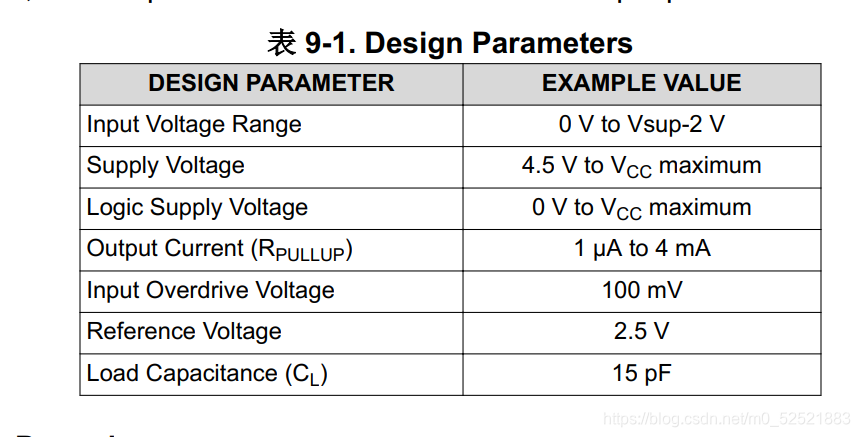

    在这里插入图片描述
    date:2021.5.26
    author：_zs_dawn
