移动核心网经常被论坛里说是移动通信中最难的专业，今天就用容易理解的语言让大家看一遍就明白核心网是如何进化的。

移动通信技术从2G到5G的演进，不仅通信速度的大幅提升，网络架构也发生了根本性的变革。从最初的语音通话到如今的万物互联，移动核心网（Core Network）在这一过程中发挥了至关重要的作用。

本文会介绍移动核心网从2G到5G的演进过程，并重点对比EPC（Evolved Packet Core，4G核心网）与5GC（5th Generation Core Network，5G核心网）的差异。

2G时代的核心网

2G时代，移动通信网络主要使用GSM和 CDMA-95标准，实现了从模拟通信到数字通信的飞跃。在2G网络中，核心网主要负责用户数据的处理、移动性管理和业务控制等功能。其基本架构如图1所示，主要包括移动交换中心（MSC）、归属位置寄存器（HLR）、拜访位置寄存器（VLR）等关键网元。

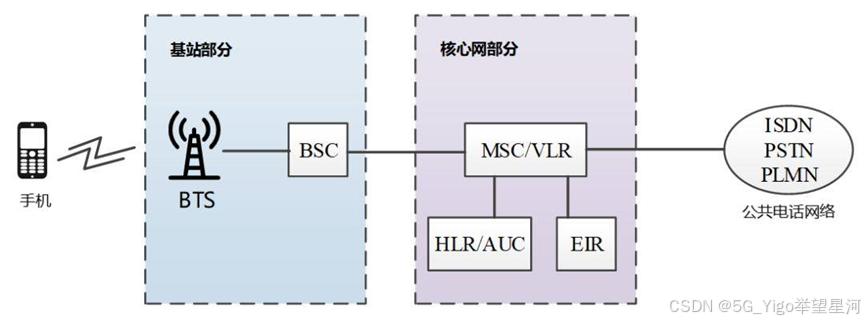

图1：2G核心网架构图（图片来源于网络）

手机通过无线方式接入基站BTS，BTS通过传输网络到BSC，一般的地级市BSC的套数不会很多，一般都是在本市运营商的核心机房，虽然是在核心机房，但它并不属于核心网设备，因为它的名字叫基站控制器。

MSC才是核心网的核心设备，相当于交通枢纽站，是交换能力最强的，其他网元只是负责存储用户信息、鉴权等功能。MSC通过连接综合关口局与固话网络互通，也就是图右侧的公共电话网络。

2G核心网的特点

语音为主：2G网络主要支持语音通话和短信服务，数据传输速率较低。

电路交换：采用电路交换技术，为每个通话建立专用的物理通道。

网络架构简单：核心网架构相对简单，主要处理语音和短信业务。

（下面名词解释可以选择不看哈）

名称解释：

• GSM（Global System for Mobile Communications）：全球移动通信系统；

• CDMA ( Code Division Multiple Access)：码分多址；

• BSC（Base Station Controller）：基站控制器；

• MSC（Mobile Switching Center）：移动交换中心，负责处理语音呼叫和数据传输，是连接用户与公共电话交换网（PSTN）或其他MSC的桥梁。

• HLR（Home Location Register）：归属位置寄存器，存储用户签约信息，如IMSI（国际移动用户识别码）、MSISDN（移动用户ISDN号码）等。

• VLR（Visitor Location Register）：拜访位置寄存器，临时存储漫游用户的签约信息，用于支持用户漫游功能。

2.5G时代核心网

别着急，到3G之前，再聊一聊2.5G，也就是大家都熟悉的GPRS！由于2G只能打电话发短信，有了GPRS，就开始有了数据（上网）业务。

既然能上网了，有了数据业务，核心网的结构也就发生了一大，那就是将语音业务和数据业务分成了两个域，CS域（语音）和PS域（数据）。

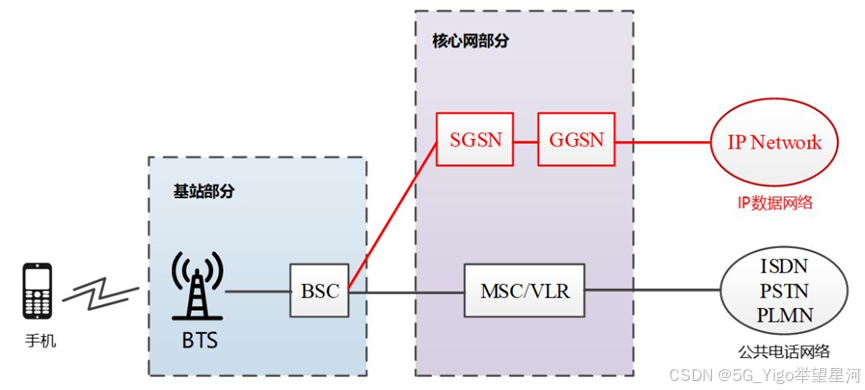

图2：2.5G核心网架构图

红色的网元就是为PS域设计的。有的同学可能会问，为啥要分开呢，有啥好处？这是因为当时的移动网语音和固定电话一样，也是电路方式的，这种方式对于连续的语音很方便，但不适合包组方式的IP化数据，所以只能分开喽！

• SGSN：Serving GPRS Support Node，服务GPRS支持节点，负责用户数据的传输和移动性管理。

• GGSN：Gateway GPRS Support Node，网关GPRS支持节点，作为连接外部数据网络（如互联网）的网关。

• SGSN和GGSN都是为了实现GPRS数据业务。

3G时代的核心网

3G时代，移动通信网络引入了更多的多媒体服务，如视频通话、互联网接入等。之前2G基站的接入能力已经无法满足了，这就开启了3G时代，也就是大家熟悉的移动TD-SCDMA、电信CDMA2000、联通WCDMA了。此时国内设备厂家中兴和华为完成追赶，对硬件平台进行了升级。基于各自硬件平台生产的设备更加稳定，3G核心网能力显著增强，网络维护也更加方便，同时网元设备的功能更细化，不再一个设备集成多个功能。

2G时代语音都是TDM电路，采用E1传输（2M线，现在很难看到了），在3G时代开始了IP化的普及，网线、光纤开始大量投入使用。

3G时代，另一个重要的变化是，承载和控制分离。

控制面管理信令；用户面承载实际业务数据，如语音、视频数据、上网数据等。把两个面进行了分离，太重要了，具有划时代意义，直到现在还是如此。

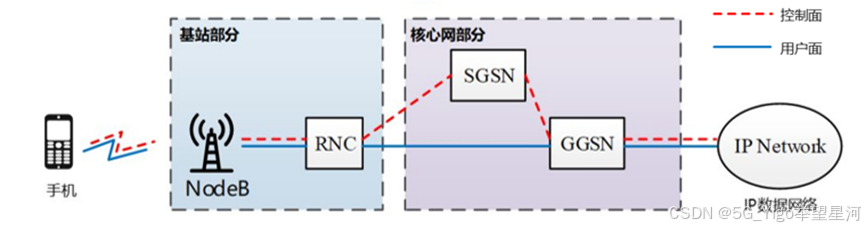

图3：3G核心网架构图

由于联通的WCDMA是在原有GSM技术体制上升级来的，支撑向下兼容原有2G基站，电信的兼容原有CDMA-95，移动的不兼容原有GSM是独立的系统。

4G时代的核心网

原来的SGSN变成MME，GGSN变成SGW/PGW，也就演进成了4G核心网-EPC（Evolved Packet Core）。

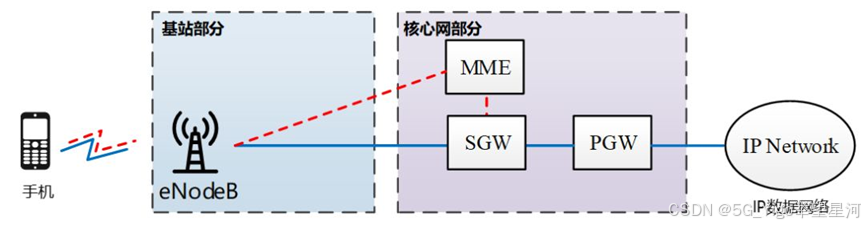

图4：4G核心网EPC示意图

2G的基站控制器BSC、3G基站控制器RNC都没有了，实现扁平化，功能一部分给了核心网，一部分给了eNodeB（增强的基站）。

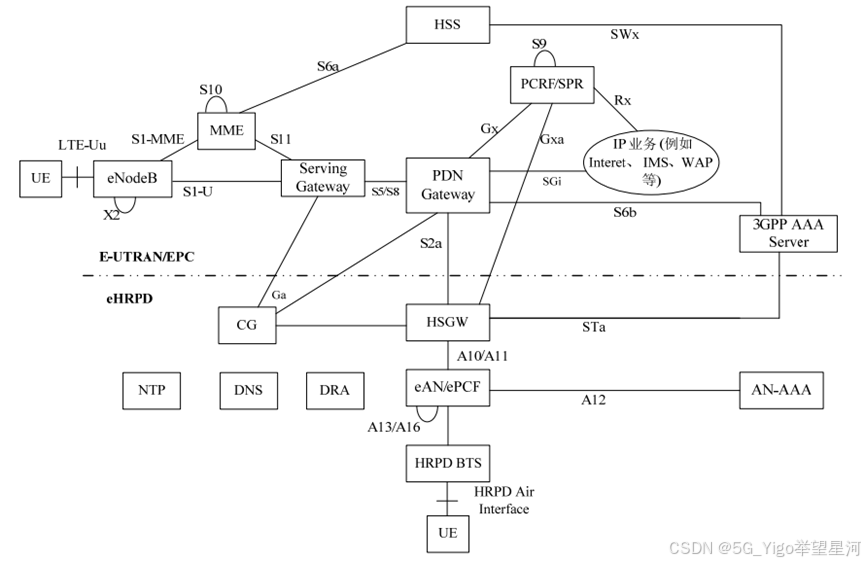

再放一张标准里面完整的EPC架构图：

图5：4G EPC网络功能架构图

• MME（Mobility Management Entity，移动性管理实体）：主要功能是处理信令及接入安全验证，跟踪区域列表的管理，移动性管理，会话管理，鉴权，漫游控制及 IP 地址分配。

• S-GW（Serving Gateway，服务网关）：是面向 eNodeB终结 S1-U 接口的网关。当 eNodeB 间切换时作为本地锚定点并协助完成 eNodeB的重排序功能，合法监听以及数据包的路由和前转。

• P-GW（PDN Gateway ，PDN 网关）：是面向 PDN 终结于 SGi 接口的网关。如果 UE 访问多个 PDN ，UE 将对应一个或多个 PDN GW 。

• HSS（Home Subscriber Server，归属签约用户服务器）：是用于存储用户 EPC 签约信息的数据库，归属网络中可以包含一个或多个 HSS 。HSS 负责保存跟用户相关的信息，例如用户标识、编号和路由信息，安全信息，位置信息等。

• CG（Charging Gateway，计费网关）

• PCRF(Policy and Charging Rule Function，策略和计费规则服务器)

• HSGW（HRPD Serving Gateway ，HRPD 服务网关）

• DNS（Domain Name Server，域名服务器）

• DRA（Diameter Routing Agent, Diameter 路由代理）

5G时代的核心网

5GC（5th Generation Core Network）网络架构

5GC也就是5G的核心网，首次采用的是SBA架构（Service Based Architecture，即基于服务的架构）。5G核心网网络功能模块化设计、接口服务化和IT化。将网元的功能抽象成多个服务，同时将网元/服务之间的交互接口统一；提供网元NRF，各个服务模块可自主注册、发布、发现，简化业务流程实现。

5GC一项重要的改变是，网元不再依赖4G之前的专有硬件，而是以虚拟机的形式，部署在同样服务器上，实现软硬件解耦。这样电信运营商的核心网就可以像IT行业的云平台一样部署自己的CT云了。为什么这样做呢？有几个方面，一是为了降低建设成本，购买软硬件产品有更好的议价权，而且通用服务器的硬件价格更低；另一方面，网络扩容更灵活方便，也利于网络的长期演进；此外，云化后网络割接或维护时也更为方便，虚拟机的创建和释放对用户影响较小；最重要的一点是，5G的重要特性之一，网络切片，在核心网采用NFV网络虚拟化技术后，模块化的资源的效率更高，不然每个定制化的切片都需要单独的物理网元，运营商可吃不消，资费用户也付不起。

5GC的网络结构由控制层和数据层组成，支持控制与转发分离。控制层包括控制平面和用户平面，数据层由数据平面和边缘计算平面组成。其基本架构如下图。

图5：5GC网络架构图
