敷设架空光缆

1．光缆的弯曲半径和牵引张力

1. 光缆弯曲半径应不小于光缆外径的15倍，施工过程中应不小于20倍。
2. 光缆敷设的牵引张力应不超过光缆允许最大张力的80%，瞬间最大张力不超过光缆允许张力的100%（指无金属内护套的光缆）。以牵引方式敷设时，主要牵引力应加在光缆的加强件（芯）上，并防止外护套等脱落。
3. 为避免牵引过程中光纤受力和扭曲，光缆牵引时，应制作能释放光缆扭力的牵引端头。
4. 机械牵引时，牵引机械应具有张力可调节、能自动停机（超负荷时）、自动发出告警的功能。

2．光缆敷设牵引方式

1. 光缆敷设采用机械牵引时，应根据地形、敷设长度等因素选择集中牵引、中间辅助牵引或分散牵引等方式。
2. 光缆敷设采用人工方式时，可采取地滑轮人工牵引方式或人工抬放方式。
3. 光缆敷设，必须严密组织并有专人指挥。敷设过程中应有良好的通信联络手段，禁止未经训练的人员上岗和无联络设施的条件下作业。
4. 光缆敷设的牵引速度一般以5～10m/分钟为宜。机械牵引可置0～20m/分钟挡，调节方式应为无级调速。
5. 人工牵引的拖放速度应均匀，避免出现“浪涌”、扭转、打小圈等情况。

3．光缆敷设的质量要求

1. 光缆敷设、安装、回填等过程中均应注意光缆安全，严防损伤光缆；发

套损伤应及时修复。

1. 光缆敷设完毕，发现可疑时，应及时测量，确认光纤是否良好。光缆端头必须做密封防潮处理，不得浸水。
2. 未放完的光缆不得在野外无人值守情况下放置，直埋光缆敷设后应及时回土不少于30cm。
3. 架空光缆线路与其它建筑物的距离应符合规定，详情见附录1。
4. 根据设计要求选用光缆附挂方式，如选用挂钩时，光缆挂钩的间距应为50±3cm，电杆两侧的第一只挂钩应距电杆100±2cm。
5. 6按设计要求的光缆端别敷设，其曲率半径应大于光缆外径的20倍。光缆敷设后应平直、无扭转、无机械损伤。
6. 架空光缆线路与其它建筑物的距离应符合规定，详情见附录1。
7. 根据设计要求选用光缆附挂方式，如选用挂钩时，光缆挂钩的间距应为50±3cm，电杆两侧的第一只挂钩应距电杆100±2cm。
8. 按设计要求的光缆端别敷设，其曲率半径应大于光缆外径的20倍。光缆敷设后应平直、无扭转、无机械损伤。

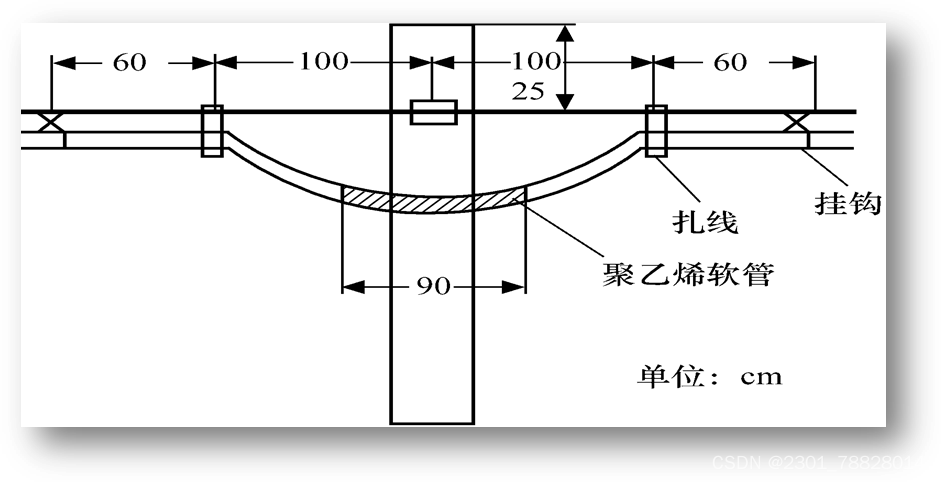

(1)轻负荷区光缆每隔5杆档，中、重负荷区应在每根电杆上做一处伸缩弯，伸缩弯在电杆处下垂25cm，并加套塑料管保护如图1-1所示。

吊线接续处架空光缆的安装

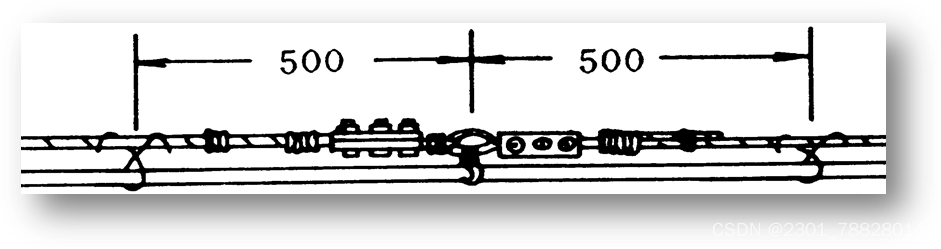

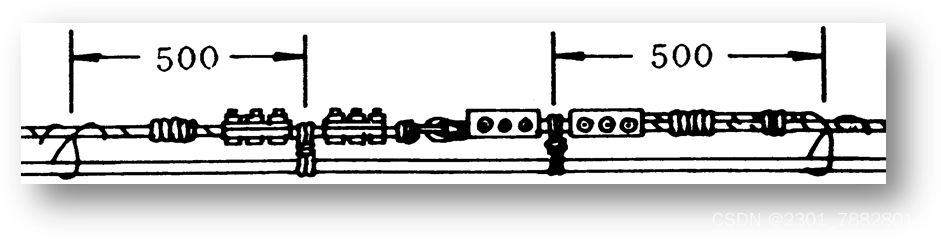

空光缆在吊线接续处吊扎的规定应符合图1-2所示的要求。

吊线接续处架空光缆的安装

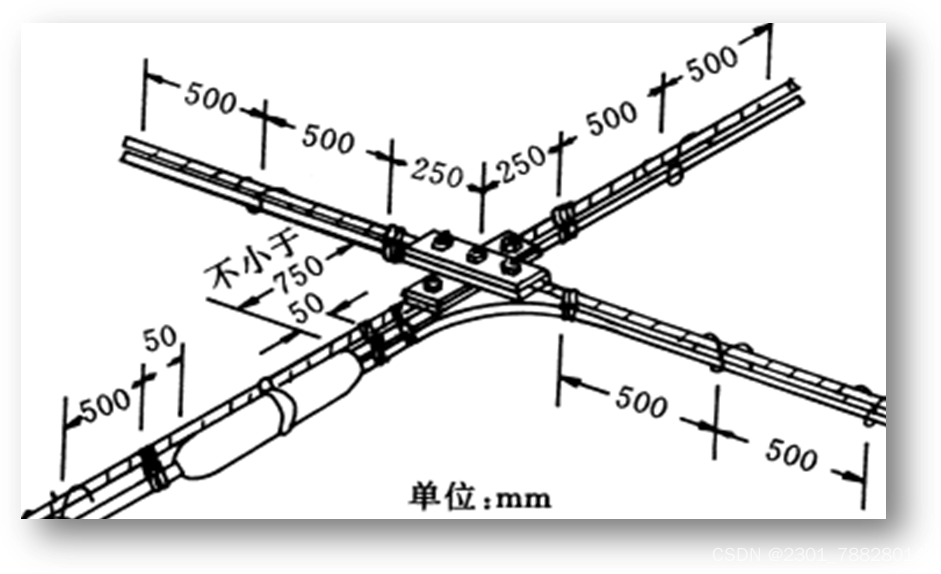

空光缆在十字吊线处吊扎的规定应符合图1-3所示的要求。

吊线接续处架空光缆的安装

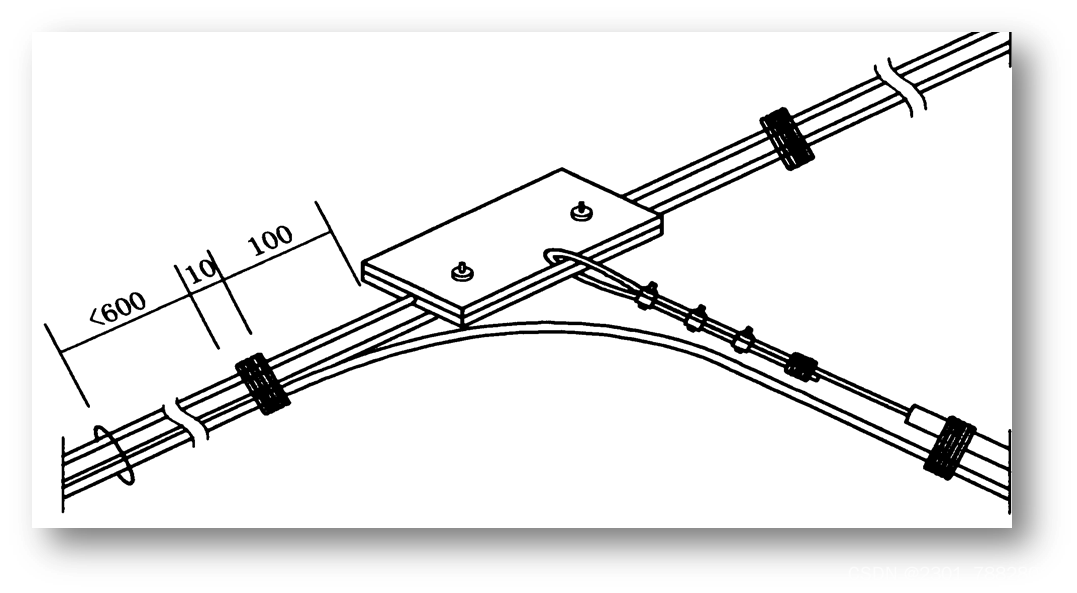

空光缆在丁字吊线处吊扎的规定应符合图1-4和图1-5所示的要求。

（5）吊线接续处架空光缆的安装

架空光缆在丁字吊线处吊扎的规定应符合图1-6和图1-7所示的要求。

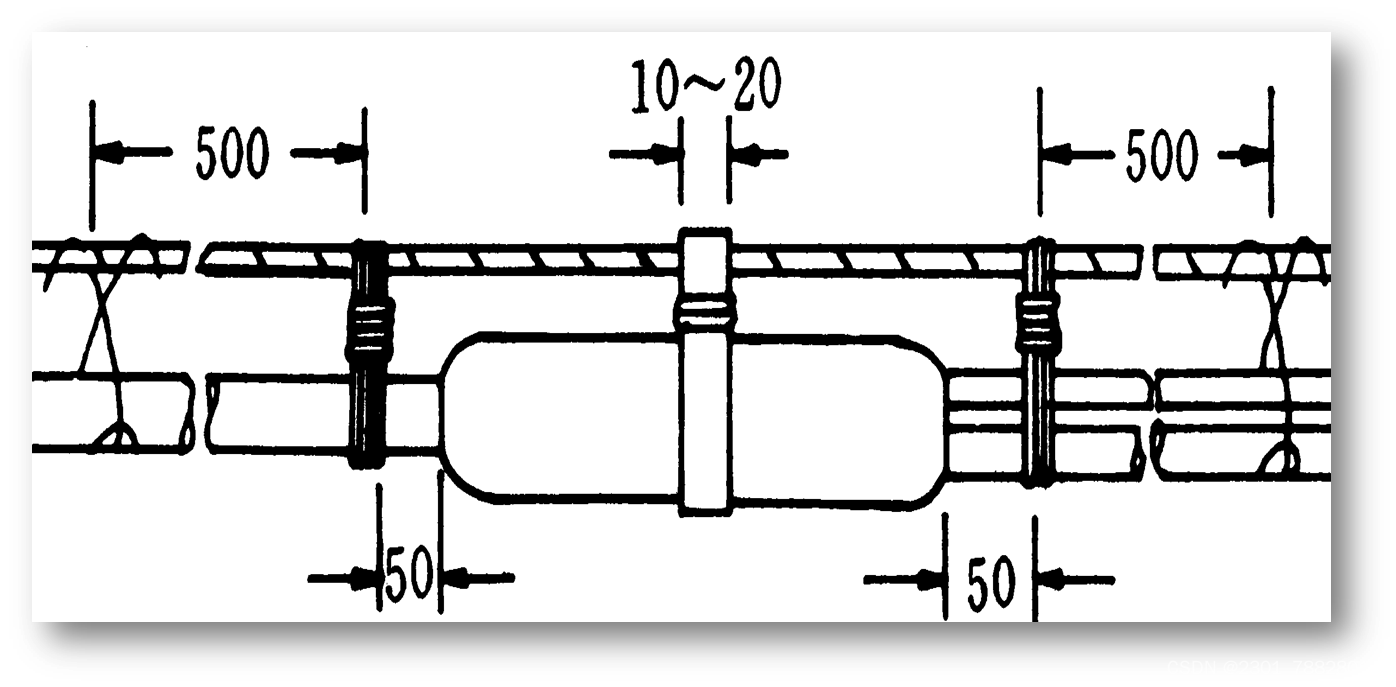

（6）架空光缆接头在吊线上吊扎的规定应符合图1-8所示的要求。

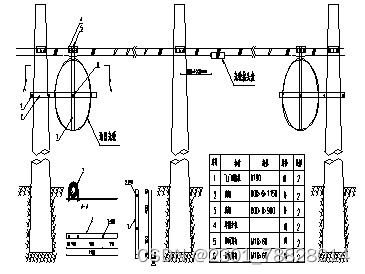

（7）光缆接头盒及预留光缆的安装应符合图1-9所示的要求。

（8）在已有杆路上敷设光缆时，若为新吊线，则按规范实施；若在原有吊线上敷设，则需要考虑吊线负荷，施工方法参照上述要求执行。

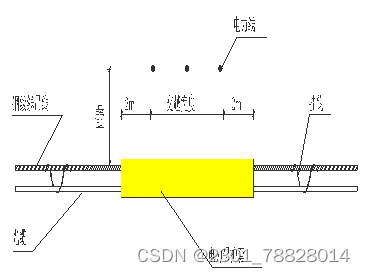

（9）当架空光缆与电力线路交越时，因符合图1-10所示的要求。

（10）架空光缆的接地符合图1-2-94所示的规定。

项目可研：

[t4c411项目报告表]

2023年5月15日

T2c411 光缆引入工程项目研究报告

2023.6.17

项目可研报告

目录

一、前言....................................................................................... 2

二、项目背景............................................................................... 2

三、市场分析............................................................................... 3

1.行业背景分析............................................................................ 3

2.行业竞争和机会分析................................................................. 3

3.市场需求和增长趋势分析......................................................... 3

4.市场容量和市场占有率分析...................................................... 3

四、技术方案............................................................................... 3

1.技术要求和技术难点................................................................. 4

2.技术方案和技术路线图............................................................. 4

3.设备选型及供应商选择............................................................. 4

五、工程方案............................................................................... 5

1.工程规模和工程进度................................................................. 5

六、项目预算............................................................................... 5

七、总结....................................................................................... 6

一、概述

本光缆项目可研报告是为了研究新建一条光缆通信基础设施，并对此进行可行性分析及预测性评估而编制的。本报告将在技术、财务及市场等方面对该项目进行全面分析。

甲方单位：酬宾通信技术有限公司

乙方单位：牛魔通信线路安装公司

监理单位：吃蟹通信监理公司

设计单位：假装通信设计公司

概述：本次工程为t2c411教室光缆引入。光缆从主光缆干路22.4号处接入t2c负一楼，然后光缆通过电源线通道进入弱电井，然后通过弱电井进入4楼411教室。

二、项目背景

随着互联网的随处可见、数据传输量的爆发式增长以及市场竞争更趋激烈，网络速率无法满足要求，需要扩大自身网络覆盖范围，以提高网络的传输速度、稳定性和可靠性，从而为用户提供更优质的服务。在此背景下，本公司拟在柳职官塘校区t2c411内新建一条光缆通信基础设施，提高用户使用体验，满足市场需求。因此，编制本光缆项目可研报告，旨在对该项目进行可行性研究、技术评估、财务评估和市场预测等方面的分析，以确定该项目是否具备相对可行性和达到企业的发展战略目标。

三、市场分析

1.行业背景分析

当前，随着数字化信息时代的到来，人们对数据传输的需求越来越高，数据中心、云计算、物联网等新兴应用的快速发展也进一步推动了光纤光缆的需求增长。中国的光纤光缆行业在过去几年中取得了长足的发展，行业规模不断扩大，产品质量不断提高，在国际市场占有较大份额。

2.行业竞争和机会分析

光缆行业的竞争主要集中在价格、技术能力、产品质量、设施能力、服务水平等方面。当前行业竞争已经非常激烈，市场上的主要竞争对手包括国内品牌以及国外的光缆企业，市场份额分配相对集中。

然而，市场上依然存在着机会，互联网基础设施市场需求不断增长，市场空间广阔，特别是随着5G、物联网等技术的逐渐普及，其对光纤光缆行业的需求量也会进一步提高。

3.市场需求和增长趋势分析

当前，随着5G时代的到来，人们对网络速度及带宽等方面的要求越来越高，这也进一步推动了对光纤光缆的需求，市场规模不断扩大。随着物联网等新兴应用的逐渐普及，光纤光缆行业在未来的发展前景非常广阔。

4.市场容量和市场占有率分析

经过市场容量评估，预测光缆市场在未来几年中将持续增长，市场容量将逐年增加。该光缆项目将拓展互联网基础设施市场，对公司的市场占有率提供有效支持，推动公司实现持续的业务增长。

四、技术方案

1.技术要求和技术难点

在光缆建设过程中，需满足以下技术要求和技术难点：

（1）光缆的传输能力应足够大，以满足当前和未来几年内的用户使用需求。

（2）光缆传输距离及光缆衰耗应该能够满足实际需要。

（3）光缆的网络安全和稳定性要求高，必须考虑网络攻击和突发事件情况下的可靠性和稳定性。

（4）光缆的应用范围广泛，需要考虑多种应用场景和需求，例如普通语音、高清视频、数据传输等。

2.技术方案和技术路线图

设计图纸由柳州通信设计公司设计

为了满足光纤光缆项目所需的技术要求，可以采用以下技术方案：

（1）选择传输速率较高的单模光缆，以提高传输带宽，并采用长距离微弯半径的曲线光缆，以降低传输中的损耗。

（2）采用多模光缆和多种波长技术，以提高光缆的传输容量、提高网络的可扩展性和可靠性，并实现ELF（Enhanced Link Fiber）及Tandem技术，增加光纤的传输距离和网络传输效率。

（3）通过实现灵活的配置管理和设备交互，并采用远程监控系统，增加网络安全和稳定性。

（4）采用整合硬件、软件和服务的智能终端，支持多种应用场景和需求，如语音、数据传输、高清视频等，以提高网络化普及程度和整体应用能力。

3.设备选型及供应商选择

在技术方案的实施中，需选用高质量、高性能，且能够充分发挥技术优势的设备，采用大型的设备供应商，如华为、中兴，京信等，以保证设备的质量和稳定性，并提高设备的兼容性和互通性。


五、工程方案

1.工程规模和工程进度

本光缆项目旨在拓展光缆通信基础设施，新建一条光缆网络，连接各个重要节点和城市，提高网络带宽和传输速度。工程规模如下：

（1）敷设总长度：约300m米

（2）覆盖的地点：柳州市柳州职业技术学院官塘校区t4c411

1. 主要设施：光缆、道路、管线等

工程进度如下：

开工时间：2023.6.17至2023.6.30

（1）项目准备阶段：项目启动、项目确定、可行性分析、立项申请等

（2）项目设计阶段：勘察设计、技术评审、相关手续审批等

（3）工程施工阶段：光缆敷设、设备安装、工程调试等

（4）验收和运维阶段：设备验收、工程验收、启动运维等

根据以上工程规模和工程进度，本项目总工期预计为7天，涉及工程数百项，需根据实际情况进行调整。在工程实施中，将严格按照建设进度和安全质量要求，高效推进工程进度，以确保工程的质量和进度，同时保障施工安全和环境保护。

六、项目预算

序号 费用名称 数量 单位 单价/元 合计/元 备注 （材料费）1 钢管 1 米 360 360 2 尾纤 10 米 3 30 3 塑料软管 20 米 0.6 12 4 光纤 60 米 2 120 5 光缆 50 米 50 2500 6 ODF架 5 个 50 250 7 光纤布线 60 米 1.5 90 8 光缆布线 50 米 10 500 9 pvc塑料管 10 米 10 150 10 熔纤费 200 芯 10 2000 （施工费）11 主光缆引入 1 次 1000 1000 12 墙壁打孔 10 次 15 150 13 光缆布线 1 次 3000 3000 (监理费）14 监理费 1 次 1000 1000 （安全费，占总的3%）15 工程安全费用 1 次 335 335 合计 111497
